Лазерное сканирование трубопроводов и инженерных сетей

Если коротко: лазерное 3D-сканирование трубопроводов и инженерных сетей нужно, когда проектировщику, подрядчику или службе эксплуатации важно понимать фактическое положение видимых труб, опор, подвесов, кабельных трасс, вентиляции, оборудования, проходов, высот и зон монтажа.

Для простой инженерной зоны иногда достаточно старых схем, фото и нескольких ручных обмеров. Но если планируется реконструкция, модернизация, замена трубопровода, установка оборудования, монтаж новой трассы или работа в насыщенной технической зоне, лучше получить облако точек и материалы по фактическому состоянию объекта.

Сканирование не заменяет проект инженерных сетей, расчеты, дефектоскопию, P&ID или исполнительную документацию по нормативам. Оно помогает команде работать не по устаревшим схемам и предположениям, а по видимой фактической геометрии.

Коротко: зачем сканировать инженерные сети

Старые схемы инженерных систем часто не совпадают с фактическим состоянием объекта. За время эксплуатации трассы могли измениться: добавили байпас, перенесли оборудование, смонтировали временное решение, изменили кабельные трассы, поставили новые опоры или закрыли часть систем коробами.

Что такое сканирование трубопроводов

Лазерное сканирование инженерных сетей - это фиксация видимой фактической геометрии инженерной зоны с помощью 3D-сканера.

Сканер измеряет множество точек на поверхностях и формирует облако точек. В нем можно видеть трубопроводы, кабельные лотки, вентиляционные каналы, оборудование, опоры, подвесы, эстакады, проходы, стены, колонны, балки, полы, потолки и другие элементы, если они доступны для съемки.

Для заказчика важен не сам факт съемки, а дальнейшее использование данных. По облаку точек можно измерять габариты, смотреть высоты, анализировать проходы, готовить планы, сечения, DWG/DXF, PDF, 360-панорамы или 3D/CAD-модель инженерной зоны по отдельному техническому заданию.

Зачем сканировать трубопроводы и инженерные сети

Если проектировщик работает только по старым схемам, он может не увидеть реальные проходы, высоты, пересечения, препятствия, фактическое положение опор и трубопроводов. Ошибка проявится позже - при монтаже, демонтаже, замене труб, установке оборудования или прокладке новой трассы.

Сканирование помогает зафиксировать видимое фактическое состояние инженерной зоны и передать данные команде, которая будет проектировать, согласовывать, считать габариты или готовить дальнейшие материалы.

Когда нужно сканирование

Сканирование нужно, когда решение зависит от фактической геометрии инженерной зоны: при реконструкции инженерных систем, модернизации промышленного объекта, замене трубопровода, монтаже новой трассы, демонтаже старых коммуникаций или установке оборудования.

Оно полезно для тепловых пунктов, котельных, насосных, технических этажей, машинных залов, цехов, складов, трубных эстакад, инженерных коридоров, вентиляционных камер и производственных зон.

Отдельный сценарий - новая трасса должна пройти через существующую насыщенную зону. В таких проектах важны высоты, пересечения, свободные проходы, доступ к оборудованию, расстояния до стен, колонн, балок и потолка.

Когда достаточно схем или простых обмеров

Лазерное сканирование нужно не всегда. Если инженерная зона небольшая, простая, хорошо описана актуальными схемами и нужно снять только несколько базовых размеров, может быть достаточно фото, ручных обмеров и существующей документации.

Например, нужно предварительно оценить небольшой участок трубы, уточнить один габарит или проверить простую зону без плотной инженерной насыщенности. В таком случае сканирование может быть избыточным.

Правильный вопрос - не "нужно ли сканирование вообще", а "достаточно ли старых схем и ручных размеров для конкретного проектного решения".

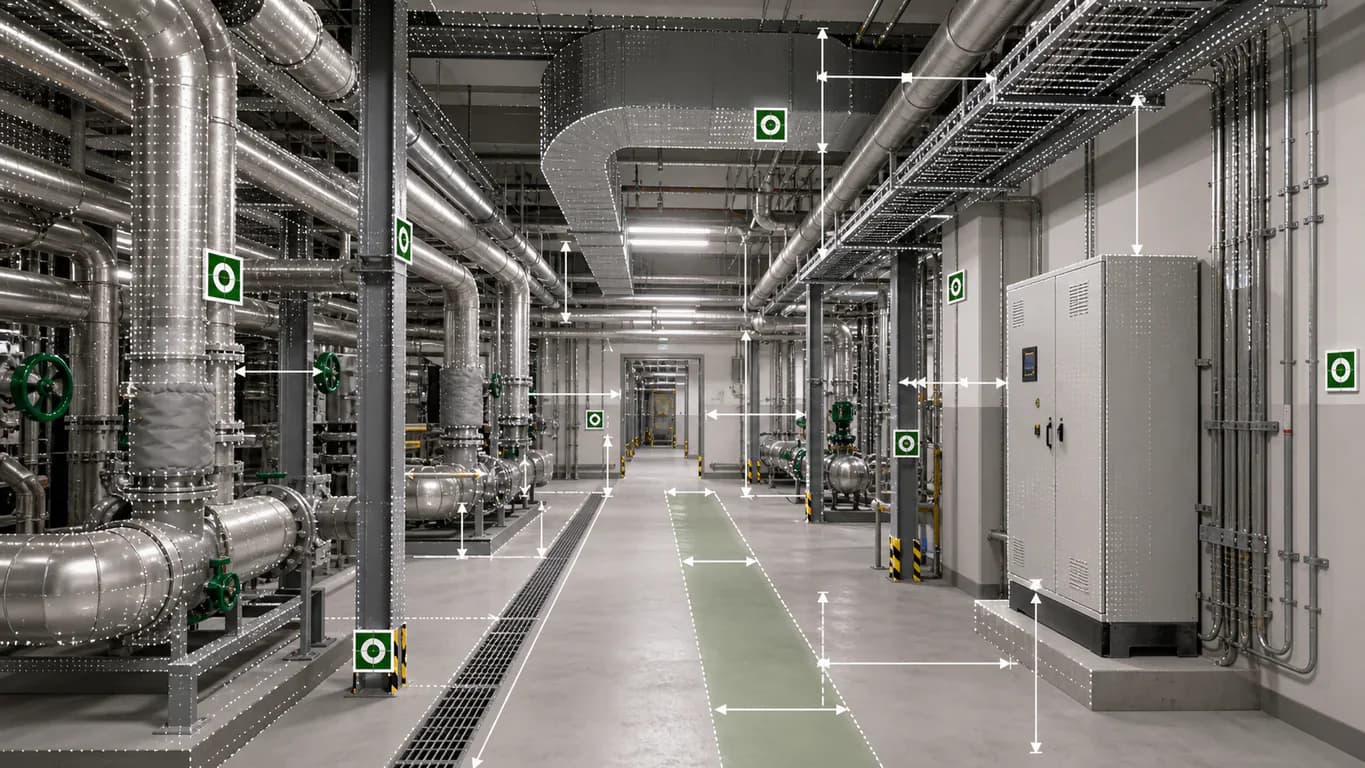

Что важно зафиксировать

Перед сканированием нужно определить, какие инженерные элементы входят в задачу. Чаще всего фиксируют видимые трубопроводы, опоры, подвесы, фланцы, задвижки, клапаны, насосы, оборудование, кабельные трассы, вентиляционные каналы, лотки, проходы, высоты, отметки и расстояния до конструкций.

Для промышленных объектов также важны трубные эстакады, площадки обслуживания, инженерные коридоры, зоны монтажа, технические помещения, видимые элементы пожарных, водяных, тепловых, вентиляционных или технологических систем, если они входят в задачу.

Не все нужно фиксировать одинаково подробно. Если задача - заменить конкретный трубопровод, критична одна зона. Если нужна модернизация машинного зала, может понадобиться более широкая фиксация. Если нужна 3D/CAD-модель, заранее определяют, какие системы моделировать, а какие оставить только в облаке точек.

Что выбрать под задачу инженерных сетей

Что получает заказчик

После 3D-сканирования трубопроводов и инженерных сетей заказчик может получить облако точек, 360-панорамы, фотофиксацию, планы инженерной зоны, разрезы и сечения, DWG/DXF, PDF, рабочую зону проекта и архив исходных материалов.

Если нужно, по отдельному ТЗ можно подготовить 3D/CAD-модель трубопроводов или инженерной зоны. В нее могут входить видимые трубы, опоры, оборудование, лотки, вентиляция или другие элементы, если они согласованы в задаче.

Если нужно сравнить фактическое положение с проектом, отдельно согласуется карта отклонений или другие материалы контроля. Если нужна BIM-модель, Revit, IFC, LOD, атрибутика или BIM-координация, это также отдельная задача.

Форматы данных

Форматы нужно согласовать до начала обработки. E57 часто используют как универсальный формат передачи облака точек. LAS/LAZ применяются для облаков точек и больших массивов данных. RCP/RCS удобны для Autodesk-среды. DWG/DXF нужны для CAD-чертежей. PDF подходит для просмотра, печати и согласования.

RVT/IFC указываются только если отдельно согласована BIM-модель. PCF, изометрии, P&ID, спецификации и исполнительная документация по нормативам не появляются автоматически. Их можно обсуждать только как отдельные материалы, если они входят в согласованный состав работ и есть исходные данные для подготовки.

Как данные помогают проектировщику и подрядчику

Сканирование помогает проектировщику увидеть фактическое положение инженерных систем до начала проектных решений. По облаку точек и панорамам можно проверить габариты, проходы, высоты, пересечения, расположение опор, оборудования, кабельных трасс, вентиляционных каналов и существующих трубопроводов.

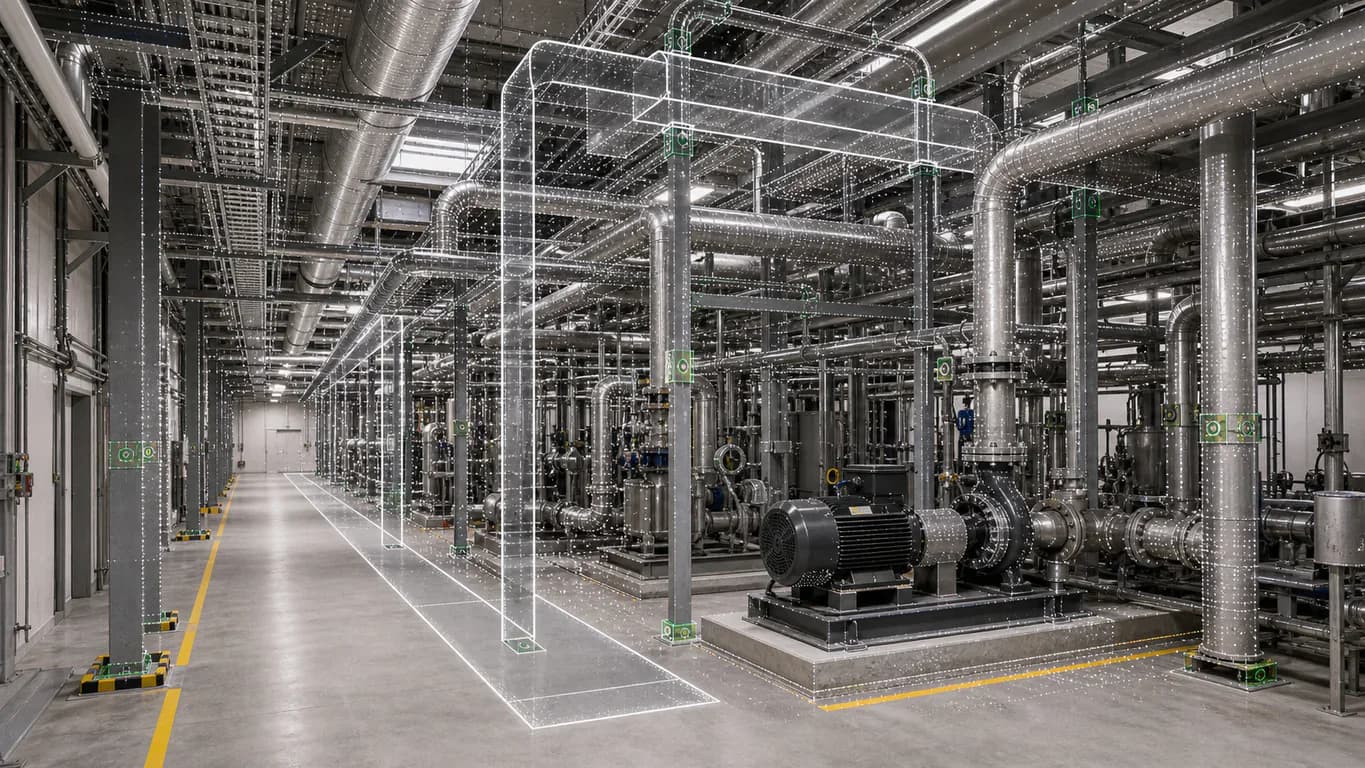

Подрядчику данные помогают заранее понять ограничения монтажа: куда можно подвести трубу, где мешает балка, где недостаточно прохода, где оборудование закрывает доступ, где нужна дополнительная проверка.

Для службы эксплуатации данные полезны как фактическая фиксация инженерной зоны. Если позже нужно вернуться к объекту, можно открыть панорамы, облако точек или материалы проекта и посмотреть, как зона выглядела на дату съемки.

Точность, сроки и ограничения

Точность и сроки зависят от плотности инженерных систем, площади и высоты зоны, количества трубопроводов и трасс, наличия оборудования, доступности проходов, загруженности объекта, освещения, требований безопасности и состава материалов.

Если зона насыщена трубами, лотками, воздуховодами и оборудованием, потребуется больше точек сканирования. Если есть высотные участки, эстакады или технические помещения с ограниченным доступом, это тоже влияет на сроки.

Сроки включают не только выезд. После съемки нужно зарегистрировать облака точек, очистить данные, проверить качество, подготовить форматы и, если требуется, чертежи, сечения, модель или материалы контроля.

Ограничения сканирования инженерных сетей

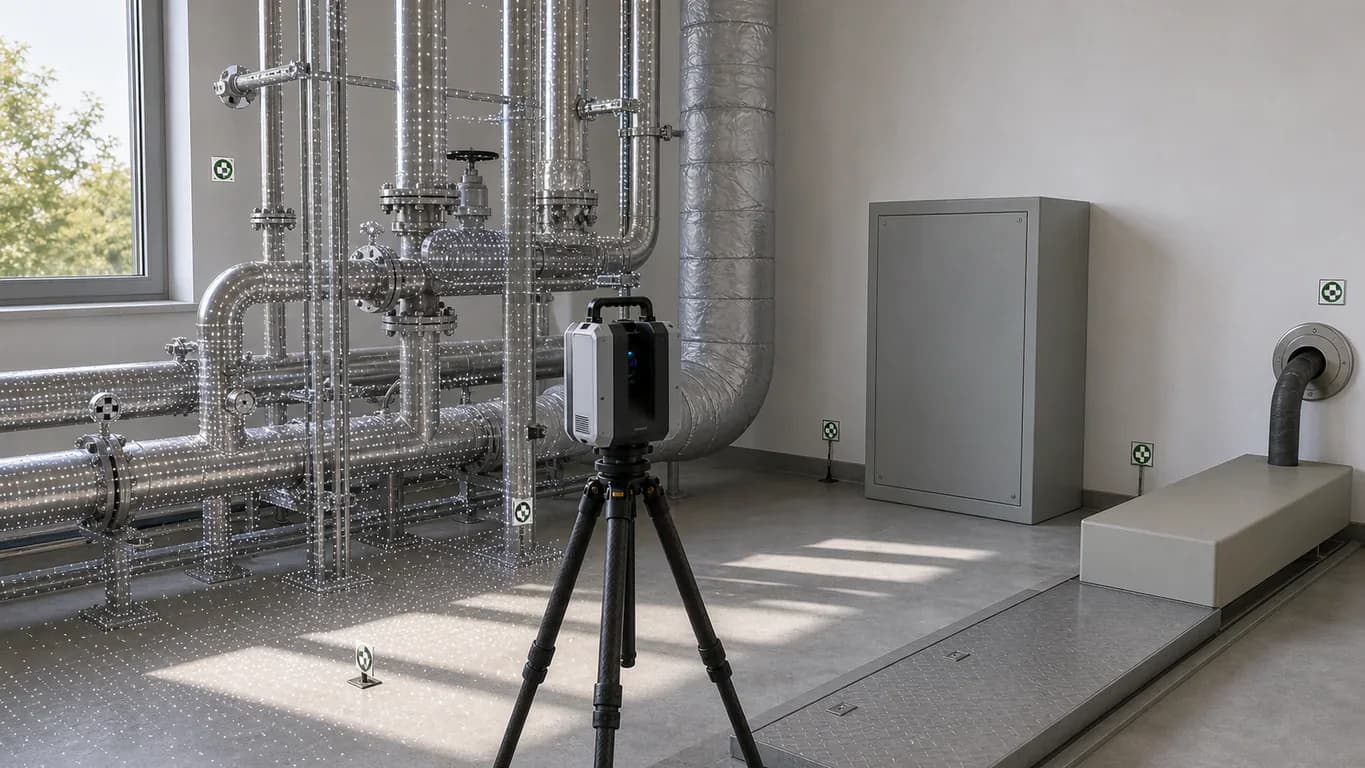

Сканер фиксирует только видимые и доступные поверхности. Он не видит скрытые коммуникации за стенами, в земле, за коробами, под изоляцией или внутри оборудования.

Если труба закрыта теплоизоляцией, облако точек покажет наружную геометрию изоляции, а не саму трубу. Если система проходит под землей или за зашивкой, ее нельзя достоверно определить только по лазерному сканированию.

Назначение труб и систем тоже не определяется автоматически. Чтобы понимать, где отопление, где водоснабжение, где технологическая линия, где вентиляция или пожарная система, нужны исходные схемы, маркировка или участие специалиста заказчика.

Что не входит автоматически

Сканирование трубопроводов не равно проекту инженерных систем. Оно фиксирует фактическое положение видимых элементов, но не разрабатывает проектные решения.

Облако точек не равно DWG/PDF-чертежам. Чертежи и сечения готовятся отдельно по согласованному составу материалов. 3D/CAD-модель не равна BIM: BIM/Revit/IFC/LOD, атрибутика и BIM-координация согласуются отдельно.

P&ID, изометрии, спецификации и исполнительная документация по нормативам не входят автоматически. Проект трубопроводов, расчет гидравлики, прочности, нагрузок, подбор оборудования и рабочая документация - это отдельные инженерные задачи.

Сканирование также не является обследованием состояния труб, дефектоскопией, строительной экспертизой или инженерным заключением. Карта отклонений не заменяет экспертную оценку.

Пример из практики

Перед модернизацией инженерной зоны заказчику нужно было заменить часть трубопроводов и установить новое оборудование. По объекту были старые схемы, но они не учитывали фактическое положение опор, кабельных лотков, вентиляционных каналов и труб после нескольких доработок.

Если бы проектировщик работал только по старым документам, новая трасса могла пересечься с существующими системами или не пройти по габаритам. Поэтому в задачу включили видимые трубопроводы, проходы, высоты, оборудование, опоры, кабельные трассы и зоны пересечений.

После 3D-сканирования подготовили облако точек, 360-панорамы и DWG/PDF-сечения. Это помогло проектировщику работать с фактической геометрией, а подрядчику заранее увидеть ограничения зоны монтажа.

Ошибки при подготовке

Что прислать для расчета

Для предварительной оценки пришлите адрес или регион объекта, фото и видео инженерной зоны, старые схемы, планы, описание задачи и список систем, которые нужно зафиксировать.

Важно указать, что планируется: реконструкция, замена трубопровода, монтаж оборудования, демонтаж, проектирование новой трассы, контроль габаритов, подготовка чертежей или 3D/CAD-модель.

Если зона действующая, нужно заранее описать ограничения: режим работы, доступ, сопровождение, высотные участки, закрытые зоны, требования безопасности, движение техники и людей.

Связанные услуги ForwardGeo

Для инженерных зон чаще всего подходят промышленное сканирование, лазерное 3D-сканирование зданий, обработка облаков точек и обмерные чертежи.

Если нужна геометрическая модель инженерной зоны, смотрите 3D/CAD-моделирование по облаку точек.

FAQ

Зачем сканировать трубопроводы и инженерные сети?

Чтобы получить фактическое положение видимых труб, опор, кабельных трасс, вентиляции, оборудования, проходов и зон монтажа перед реконструкцией, модернизацией или проектированием.

Когда достаточно обычных обмеров?

Когда зона небольшая, простая, старые схемы актуальны и нужно снять только несколько базовых размеров без облака точек, модели или контроля габаритов.

Что получает заказчик после 3D-сканирования трубопроводов?

В зависимости от задачи: облако точек, 360-панорамы, фотофиксацию, планы, разрезы, сечения, DWG/DXF, PDF, 3D/CAD-модель по отдельному ТЗ, рабочую зону проекта и архив материалов.

Можно ли использовать старые схемы инженерных сетей?

Можно использовать как исходные данные, но их лучше проверять. На объекте могли появиться изменения, которые не отражены в схемах.

Видит ли сканер скрытые или подземные коммуникации?

Нет. Сканер фиксирует видимые поверхности. Скрытые, зашитые, подземные или закрытые коммуникации не определяются автоматически.

Нужно ли отдельно заказывать DWG/PDF?

Да. Облако точек и DWG/PDF-чертежи - разные материалы. Чертежи, планы и сечения готовятся отдельно по согласованной задаче.

Нужно ли отдельно заказывать 3D/CAD-модель?

Да. 3D/CAD-модель трубопроводов или инженерной зоны создается отдельно по техническому заданию.

Нужно ли отдельно заказывать BIM/Revit/IFC?

Да. BIM-модель, Revit, IFC, LOD, атрибутика и BIM-координация не входят автоматически и согласуются отдельно.

Можно ли получить P&ID или изометрии автоматически?

Нет. P&ID, изометрии, спецификации и исполнительная документация - отдельные инженерные материалы. Их нельзя считать автоматическим результатом сканирования.

Что прислать для расчета?

Старые схемы, фото и видео инженерной зоны, адрес, описание задачи, список систем, ограничения доступа, нужные форматы и требования проектировщика.

Итог

Лазерное сканирование трубопроводов и инженерных сетей нужно тогда, когда проектировщику или подрядчику важно видеть фактическое положение инженерной зоны: трубы, опоры, оборудование, проходы, высоты, кабельные трассы, вентиляцию и пересечения.

Для простой зоны иногда достаточно схем и ручных обмеров. Но при реконструкции, модернизации, замене труб, монтаже оборудования или работе в насыщенном техническом пространстве облако точек и панорамы помогают снизить риск ошибок.

Главное - заранее определить, какие системы входят в задачу, какие зоны критичны, какие материалы нужны и кто будет использовать результат.
