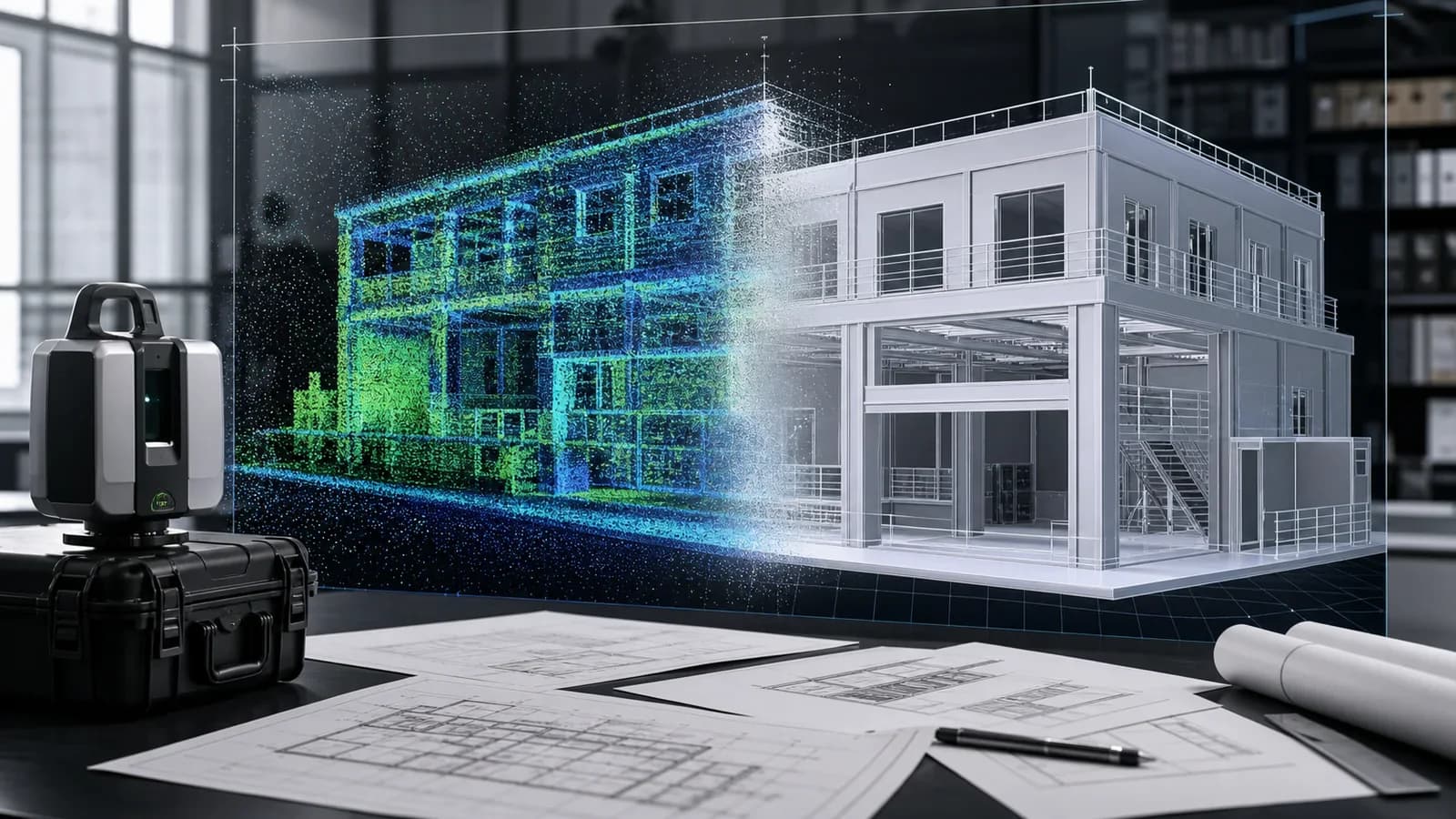

3D/CAD-модель по облаку точек нужна не всегда. Она полезна, когда проектной команде мало плоских DWG/PDF-чертежей и нужна объемная основа существующего состояния: здания, фасада, инженерной зоны, оборудования или сложного помещения.

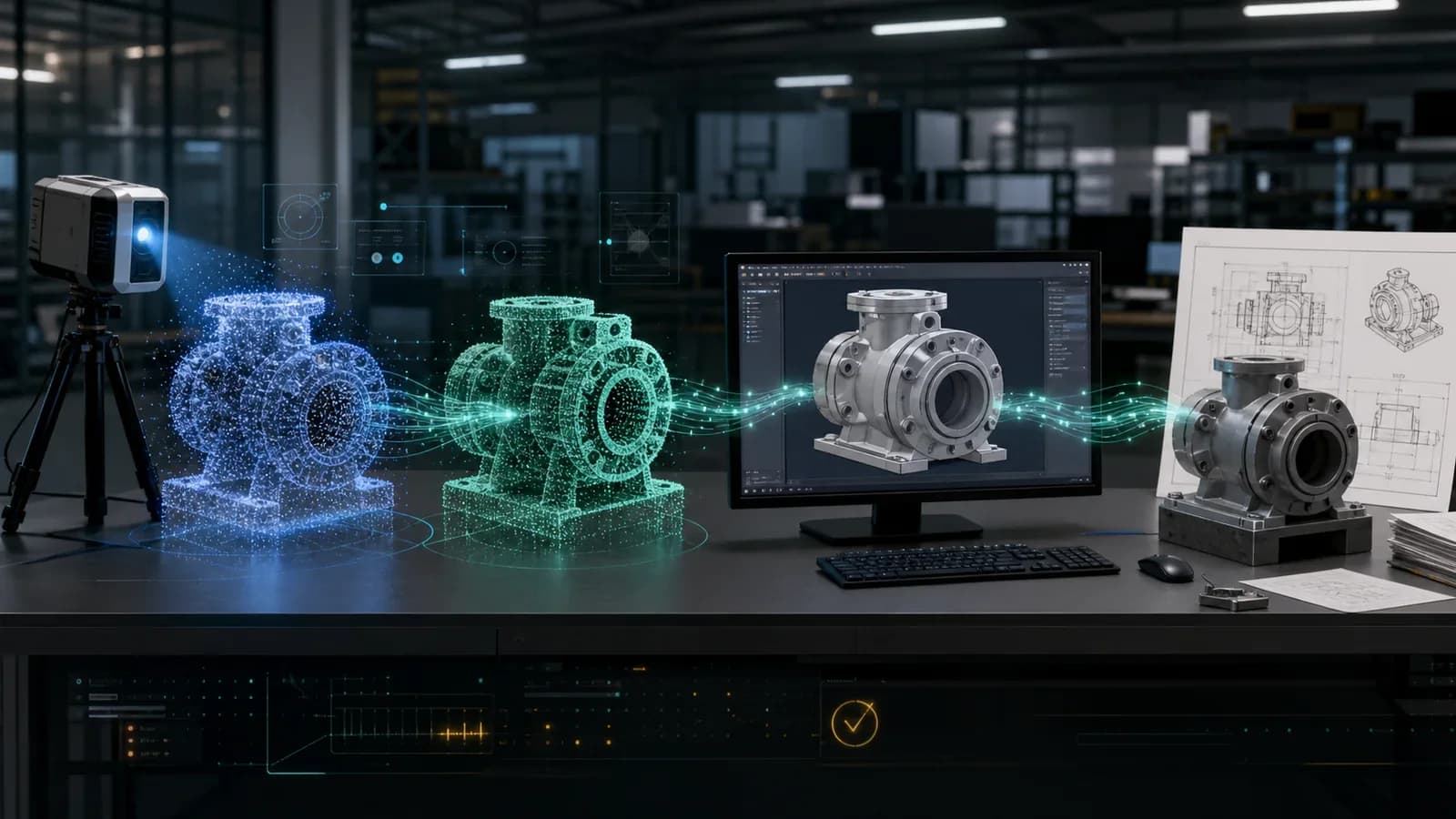

Облако точек не превращается в модель автоматически. Сканирование фиксирует фактическую геометрию, а модель создается отдельным этапом: специалист переводит видимые данные в рабочие элементы, поверхности, объемы и габариты.
Главная задача - выбрать достаточный результат. Иногда хватает облака точек и чертежей. Иногда нужна 3D/CAD-модель. А если требуется BIM с атрибутами, Revit/IFC, LOD/LOA и структурой элементов, это уже отдельная Scan-to-BIM задача.
Коротко: что получает заказчик
Заказчик получает 3D/CAD-модель существующего состояния по облаку точек в согласованном формате и детализации. В комплект также могут входить исходное облако точек, панорамы, DWG/PDF-чертежи, пояснение по допущениям и архив материалов.
Модель должна быть не максимально подробной, а полезной для задачи: реконструкции, координации, проверки габаритов, подготовки сечений, работы с фасадом, инженерной зоной или промышленным объектом.

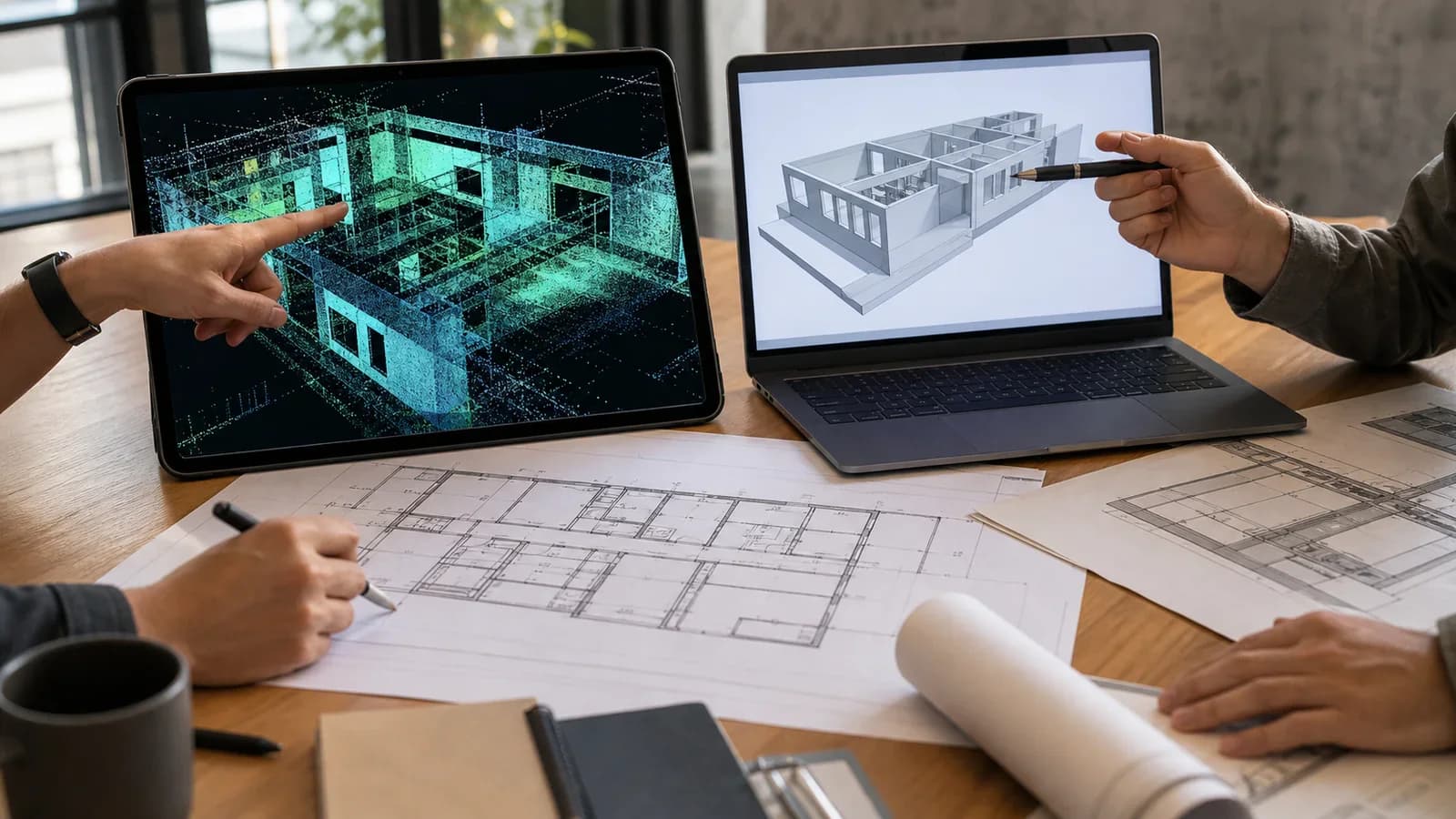

Что выбрать: облако, чертежи, модель или BIM
| Результат | Когда подходит | Что не входит автоматически |
|---|---|---|
| Облако точек | Нужно сохранить фактическую основу, измерять объект или передать данные специалисту. | Чертежи, модель, проектные решения и удобные листы для подрядчиков. |
| DWG/PDF-чертежи | Нужны планы, фасады, разрезы, отметки, ремонт, согласование или передача подрядчикам. | Объемная модель, если она не согласована отдельно. |
| 3D/CAD-модель | Нужна объемная геометрия для реконструкции, координации, сложных зон или проверки габаритов. | BIM-атрибуты, семейства, LOD/LOA, инженерные расчеты и рабочая документация. |
| Scan-to-BIM | Нужна BIM-модель по облаку точек с Revit/IFC, структурой элементов и согласованной атрибутикой. | Не является обычной 3D/CAD-моделью и требует отдельного ТЗ. |
Облако точек
- Когда подходит
- Нужно сохранить фактическую основу, измерять объект или передать данные специалисту.
- Что не входит автоматически
- Чертежи, модель, проектные решения и удобные листы для подрядчиков.
DWG/PDF-чертежи
- Когда подходит
- Нужны планы, фасады, разрезы, отметки, ремонт, согласование или передача подрядчикам.
- Что не входит автоматически
- Объемная модель, если она не согласована отдельно.
3D/CAD-модель
- Когда подходит
- Нужна объемная геометрия для реконструкции, координации, сложных зон или проверки габаритов.
- Что не входит автоматически
- BIM-атрибуты, семейства, LOD/LOA, инженерные расчеты и рабочая документация.
Scan-to-BIM
- Когда подходит
- Нужна BIM-модель по облаку точек с Revit/IFC, структурой элементов и согласованной атрибутикой.
- Что не входит автоматически
- Не является обычной 3D/CAD-моделью и требует отдельного ТЗ.
Когда 3D/CAD-модель нужна, а когда нет
Модель нужна
Модель нужна на сложных объектах: реконструкция зданий, многоуровневые помещения, фасады нестандартной геометрии, промышленные зоны, инженерные помещения, лестницы, технические сооружения, оборудование и места, где новое решение нужно совместить с существующим.
Она помогает видеть объект в объеме, проверять габариты, готовить сечения, обсуждать сложные примыкания и снижать риск ошибок между проектом и фактическим состоянием.
Модель не нужна или преждевременна
Модель может быть лишней, если задача решается планами, фасадами, разрезами и PDF-комплектом. Для ремонта, простого обмера или передачи размеров подрядчику часто достаточно качественных DWG/PDF-чертежей.
Также не стоит заказывать модель без понимания, кто будет ей пользоваться, в каком ПО, с какой детализацией и какие элементы действительно должны быть смоделированы.

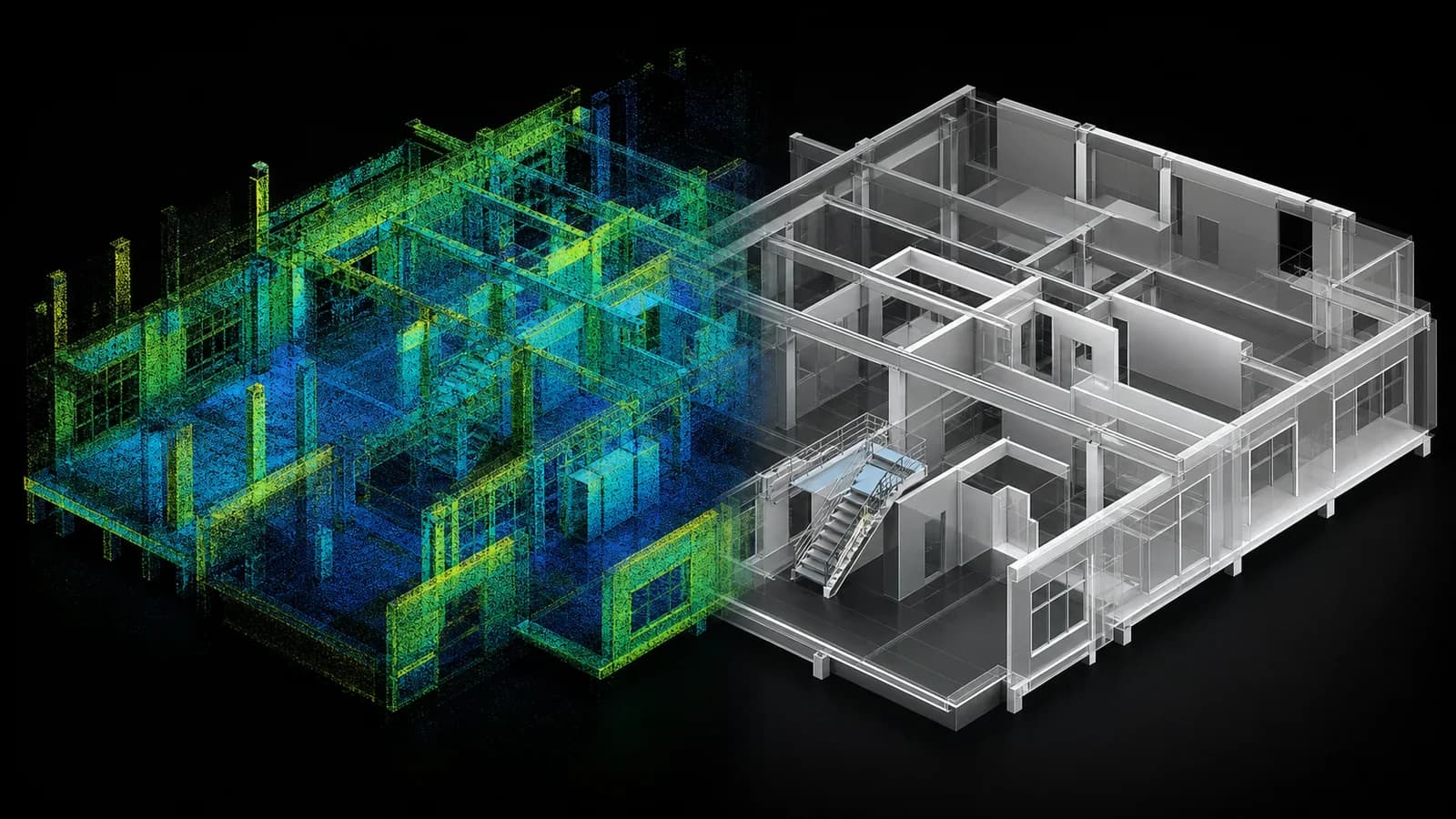

Чем модель отличается от облака точек
Облако точек - это массив измеренных точек. Его можно смотреть, измерять, использовать как фактическую основу и возвращаться к данным после выезда. Но облако не является редактируемой моделью.
3D/CAD-модель удобнее для проектной работы: в ней проще видеть стены, перекрытия, проемы, уровни, инженерные трассы, объемы и взаимное расположение элементов.
При этом модель может терять часть исходного контекста. Поэтому для проверки спорных мест полезно сохранять рядом исходное или подготовленное облако точек, панорамы и фотофиксацию.

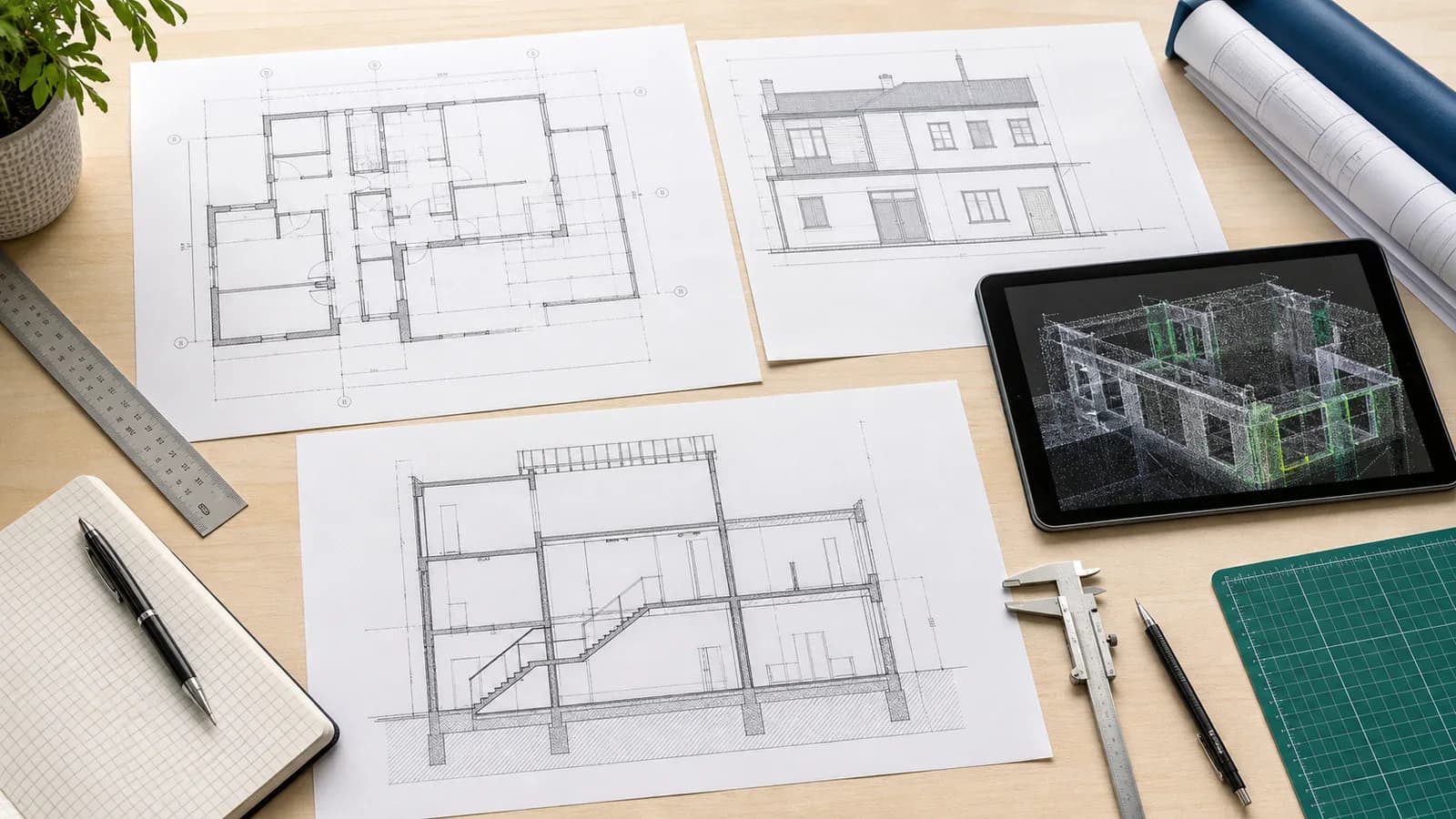

Чем модель отличается от DWG/PDF-чертежей
DWG/PDF-чертежи - это плоская документация: планы, фасады, разрезы, развертки, отметки и схемы. Они удобны для ремонта, передачи подрядчику, согласования, печати и классической CAD-работы.
3D/CAD-модель нужна, когда плоских видов недостаточно: объект сложный, важна пространственная координация, много инженерных зон, нестандартная геометрия или нужно быстро получать разные сечения из единой объемной основы.
Иногда правильный комплект включает оба результата: модель для анализа и координации, а чертежи - для подрядчиков, согласования и печати.

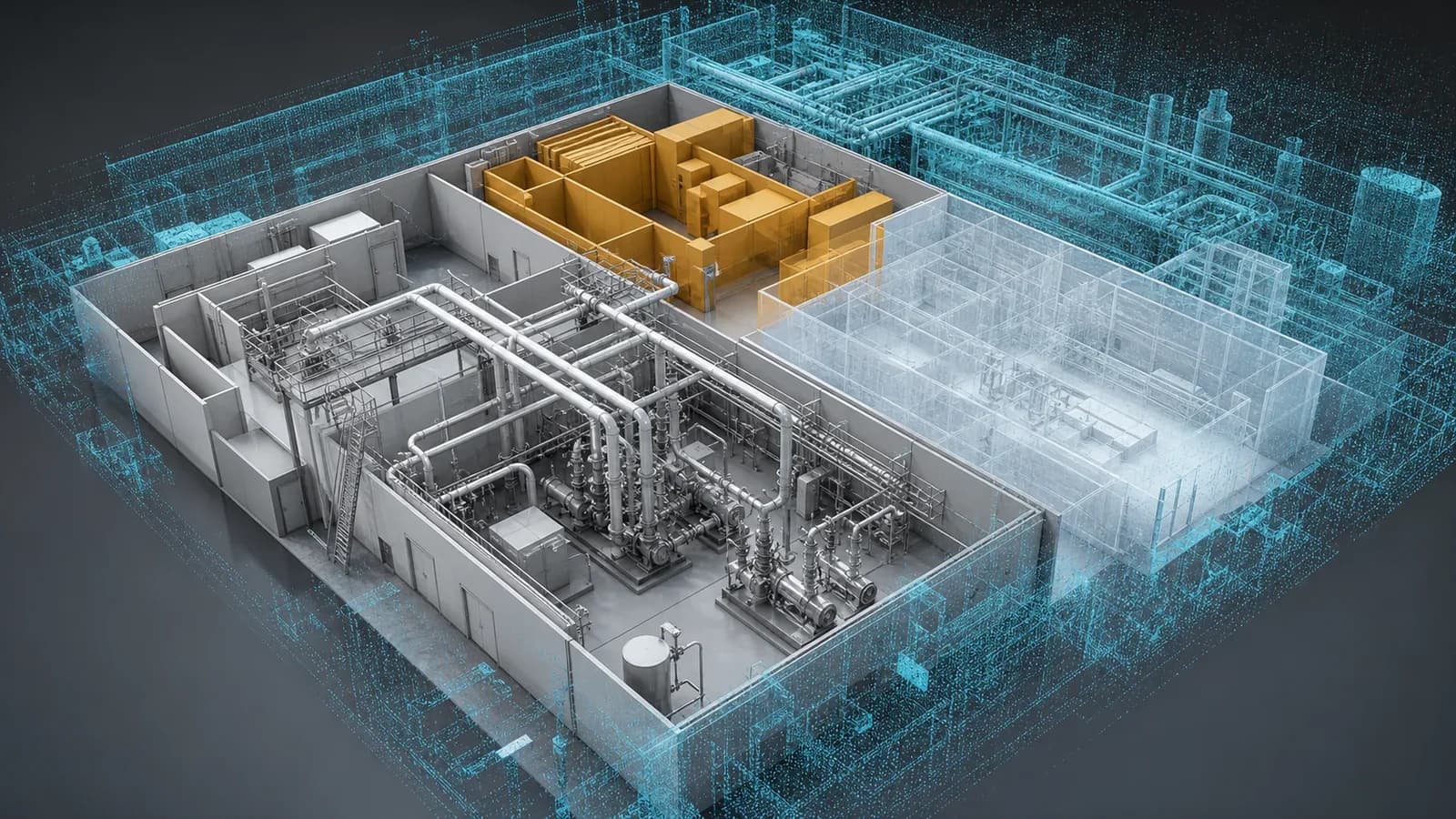

Детализация модели
Детализация - главный пункт, который нужно согласовать до начала моделирования. Нельзя просто сказать «сделать подробно»: разные зоны и элементы требуют разного уровня проработки.
Как согласовать детализацию 3D/CAD-модели
| Элемент | Как обычно моделируют | Что уточнить |
|---|---|---|
| Стены, перекрытия, уровни | Как основные объемы и плоскости существующего состояния. | Нужны ли отклонения, уклоны и неровности или достаточно обобщенной геометрии. |
| Проемы, лестницы, фасады | Согласованно по видимым границам, высотам, отметкам и сложным участкам. | Какие детали важны для проекта, а какие можно упростить. |
| Инженерные зоны | Трассы, оборудование, габариты и элементы, которые влияют на координацию. | Какие системы включать и до какого уровня мелких деталей. |
| Декор и мелкие элементы | Часто упрощают или исключают, если они не влияют на задачу. | Нужна ли реставрационная детализация или достаточно общей формы. |
Стены, перекрытия, уровни
- Как обычно моделируют
- Как основные объемы и плоскости существующего состояния.
- Что уточнить
- Нужны ли отклонения, уклоны и неровности или достаточно обобщенной геометрии.
Проемы, лестницы, фасады
- Как обычно моделируют
- Согласованно по видимым границам, высотам, отметкам и сложным участкам.
- Что уточнить
- Какие детали важны для проекта, а какие можно упростить.
Инженерные зоны
- Как обычно моделируют
- Трассы, оборудование, габариты и элементы, которые влияют на координацию.
- Что уточнить
- Какие системы включать и до какого уровня мелких деталей.
Декор и мелкие элементы
- Как обычно моделируют
- Часто упрощают или исключают, если они не влияют на задачу.
- Что уточнить
- Нужна ли реставрационная детализация или достаточно общей формы.
Хорошее ТЗ фиксирует зоны, элементы, исключения, допустимые упрощения, формат модели и назначение результата. Тогда модель становится рабочим инструментом, а не набором ожиданий, которые каждый понимает по-своему.

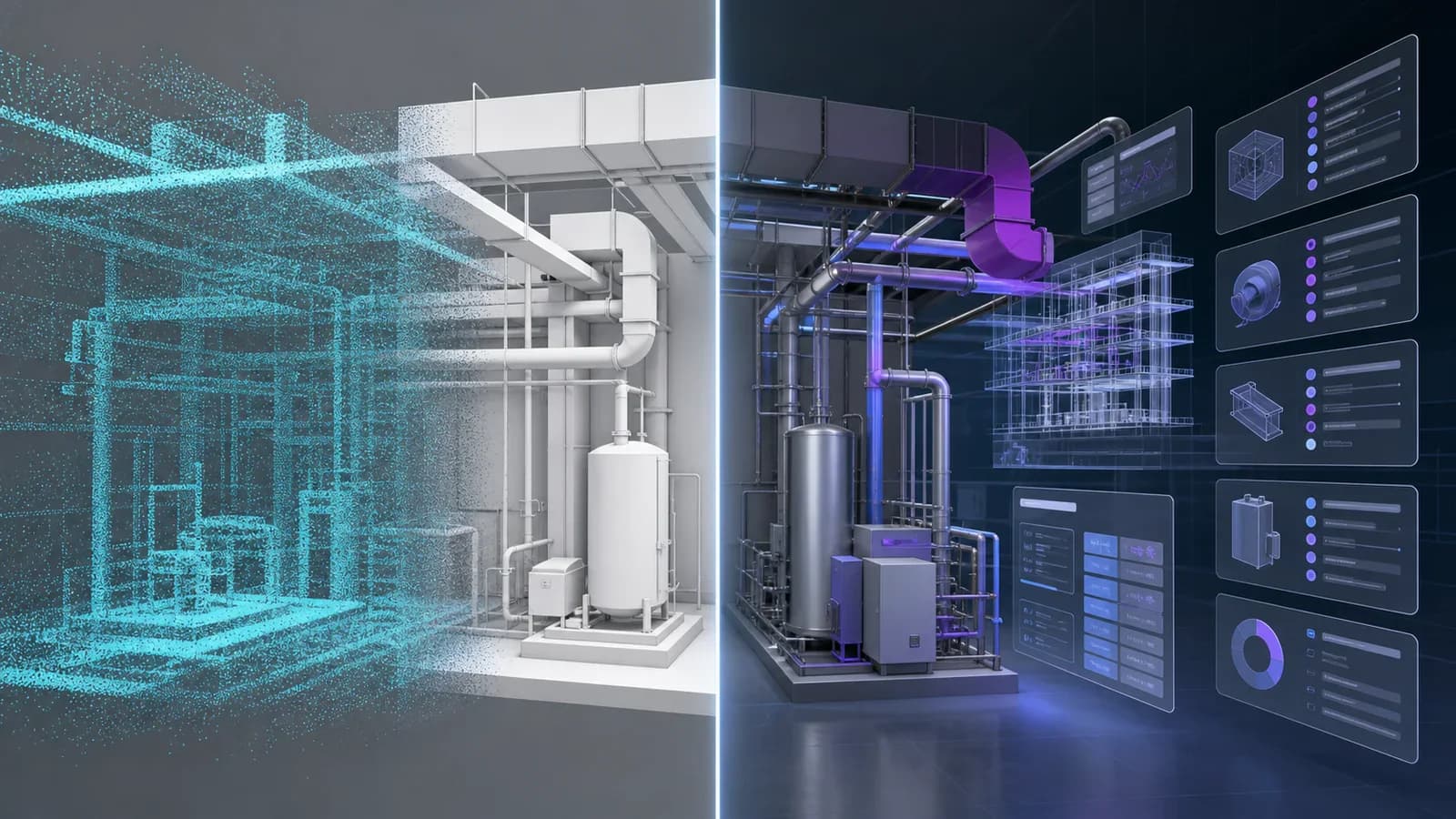

Почему это не автоматический BIM
Данные сканирования можно использовать как основу для CAD/3D/BIM-работы, но любое облако точек не превращается автоматически в полноценную BIM-модель.
3D/CAD-модель отвечает на вопрос: как объект выглядит и расположен сейчас. BIM-модель дополнительно может включать атрибутику, классификацию, семейства, LOD/LOA, Revit/IFC, документацию и процессы эксплуатации или проектирования.
Если нужна именно BIM-модель, это нужно обозначить как Scan-to-BIM: границы моделирования, формат, LOD/LOA, параметры, семейства и правила детализации согласуются отдельно.

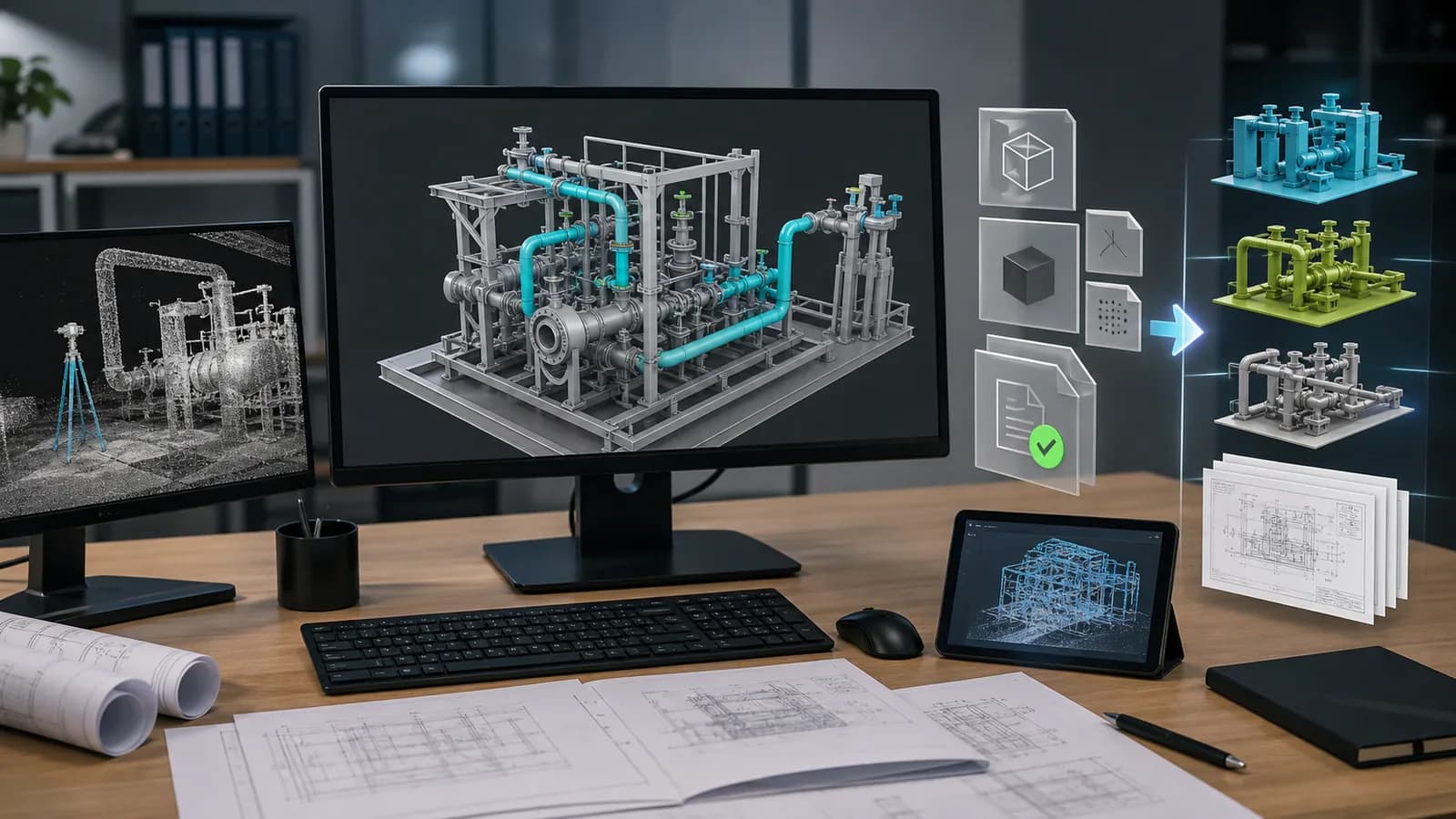

Форматы модели и связанные материалы
Формат выбирают под рабочее ПО команды. Обычно обсуждают DWG, OBJ/FBX или другой согласованный CAD/3D-формат. Отдельно могут понадобиться исходные облака в E57, LAS/LAZ или RCP/RCS.
Форматы и материалы для передачи модели
| Материал | Для чего нужен | Кому передается |
|---|---|---|
| DWG | CAD-работа, координация, простая 3D/2D-основа. | Архитектору, проектировщику, CAD-специалисту. |
| OBJ/FBX | Передача геометрии в 3D-среды, визуализацию или координацию. | 3D-специалисту, визуализатору, технической команде. |
| E57/RCP/LAS | Проверка модели по исходному облаку и дальнейшая обработка. | Проектировщику или специалисту по облакам точек. |
| PDF/DWG-чертежи | Планы, разрезы, фасады и материалы для согласования. | Заказчику, подрядчику, управляющей команде. |
DWG
- Для чего нужен
- CAD-работа, координация, простая 3D/2D-основа.
- Кому передается
- Архитектору, проектировщику, CAD-специалисту.
OBJ/FBX
- Для чего нужен
- Передача геометрии в 3D-среды, визуализацию или координацию.
- Кому передается
- 3D-специалисту, визуализатору, технической команде.
E57/RCP/LAS
- Для чего нужен
- Проверка модели по исходному облаку и дальнейшая обработка.
- Кому передается
- Проектировщику или специалисту по облакам точек.
PDF/DWG-чертежи
- Для чего нужен
- Планы, разрезы, фасады и материалы для согласования.
- Кому передается
- Заказчику, подрядчику, управляющей команде.
Точность, сроки и ограничения
Точность модели зависит от исходного облака, видимости зон, регистрации, плотности данных, детализации, метода интерпретации и согласованных допущений. Модель не может быть точнее тех данных и зон, которые фактически видны в облаке.
Сроки зависят не только от площади. Влияют количество зон, сложность геометрии, инженерия, декор, требуемая детализация, формат, необходимость чертежей и объем проверки.
Ограничение простое: скрытые за отделкой, оборудованием, изоляцией или закрытыми зонами элементы нельзя честно смоделировать как факт без дополнительных данных. Их либо исключают, либо показывают упрощенно, либо отмечают как допущение.
Пример из практики
Типовая ситуация: проектировщик готовит реконструкцию технического помещения. Облако точек есть, но по нему сложно быстро оценить взаимное положение оборудования, стен, проемов и проходов.
Достаточный состав: подготовленное облако точек, 3D/CAD-модель основных конструкций и оборудования, несколько DWG/PDF-сечений, панорамы и пояснение по зонам, где данные закрыты или упрощены.
Такой комплект помогает проектировщику работать в объеме, но не переплачивать за BIM-атрибутику и моделирование мелких элементов, которые не влияют на реконструкцию.
Частые ошибки заказчика
Первая ошибка - заказывать модель «на всякий случай», хотя команда дальше работает только по планам и PDF.
Вторая ошибка - не согласовать детализацию. Под словом «подробная модель» разные участники могут понимать совершенно разный объем работы.
Третья ошибка - ожидать BIM, Revit/IFC, атрибуты, семейства и рабочую документацию от обычной 3D/CAD-модели по облаку точек.
Четвертая ошибка - не передать проектировщику исходное облако, панорамы или пояснение по допущениям, из-за чего модель трудно проверить.
Вопросы и ответы
Можно ли автоматически получить модель из облака точек?
Нет. Облако точек является исходной фактической основой. Модель создается отдельным этапом по согласованным зонам, элементам и детализации.
Когда достаточно DWG/PDF-чертежей?
Когда задача решается планами, фасадами, разрезами, отметками и понятной документацией для ремонта, согласования или подрядчиков.
Чем 3D/CAD-модель отличается от BIM?
3D/CAD-модель описывает геометрию существующего состояния. BIM дополнительно включает структуру элементов, атрибуты, LOD/LOA, Revit/IFC и правила проекта.
Можно ли сделать модель, если облако точек уже есть?
Можно, если облако пригодно: есть достаточная плотность, регистрация, видимость нужных зон и понятный формат. Сначала данные нужно проверить.
Что влияет на стоимость модели?
Объем зон, сложность геометрии, инженерия, детализация, формат, качество облака, необходимость чертежей и количество допущений.
Что прислать для оценки?
Облако точек или ссылку на данные, описание объекта, нужные зоны, ПО команды, формат, детализацию, сроки и цель модели.
Итог
3D/CAD-модель по облаку точек нужна, когда плоских чертежей недостаточно и команде требуется объемная основа существующего состояния.
Если задача решается через планы, фасады, разрезы и PDF, модель может быть лишней. Если нужен BIM с Revit/IFC, LOD/LOA и атрибутами, это отдельная Scan-to-BIM задача.
Пришлите объект, требования проектировщика или исходное облако точек - подготовим понятный состав работ и скажем, нужна ли модель или достаточно чертежей.
