DWG/PDF по фактическим данным

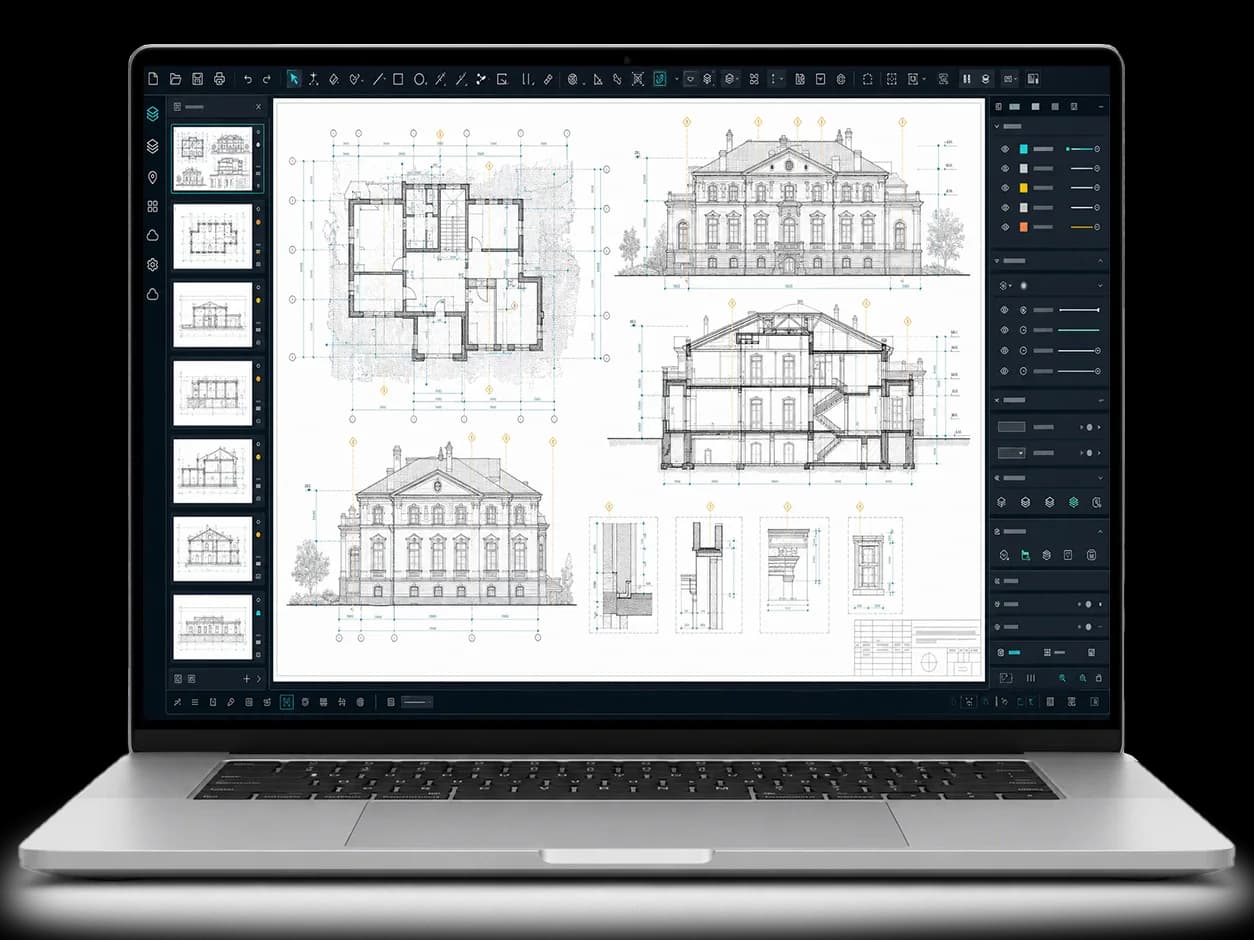

Обмерные чертежи и документация в DWG/PDF
Подготовим читаемый DWG/PDF-комплект по фактическому состоянию объекта: планы, фасады, разрезы, отметки и ведомость листов для архитекторов, дизайнеров, подрядчиков и согласования.
- 9+ летопыта и экспертизы
- DWG/PDFформаты выдачи
- точные обмерыпо факту объекта
- планы и разрезысостав по ТЗ
Когда нужны обмерные чертежи
Обмерные чертежи нужны, когда команде требуется читаемая основа фактического состояния в DWG/PDF, а 3D-модель не является обязательным результатом.
Нет актуальных планов
Нужно получить реальные размеры помещений, проемов, стен, высот и ключевых элементов, а старые планы отсутствуют или не совпадают с объектом.
Нужна основа для проекта
Архитектору, дизайнеру или проектировщику нужны DWG/PDF-чертежи, по которым можно начинать работу без повторных ручных обмеров.
Реконструкция или ремонт
Перед перепланировкой, отделкой или реконструкцией важно зафиксировать фактическую геометрию помещений, фасадов, проемов и конструкций.
Нужны фасады и разрезы
Для сложных объектов требуются не только планы, но и фасадные развертки, сечения, высотные отметки и узлы.
Объект сложен для ручных обмеров
Высокие зоны, большие площади, лестницы, криволинейная геометрия и технические помещения проще фиксировать через сканирование.
Нужна понятная документация
Команде важно получить структурированный комплект файлов, а не набор разрозненных размеров, фото и комментариев.
Что вы получите
Состав выдачи фиксируем как перечень листов: что входит в базовый комплект, что считается дополнительной схемой, а где нужна уже модель или проектная документация.

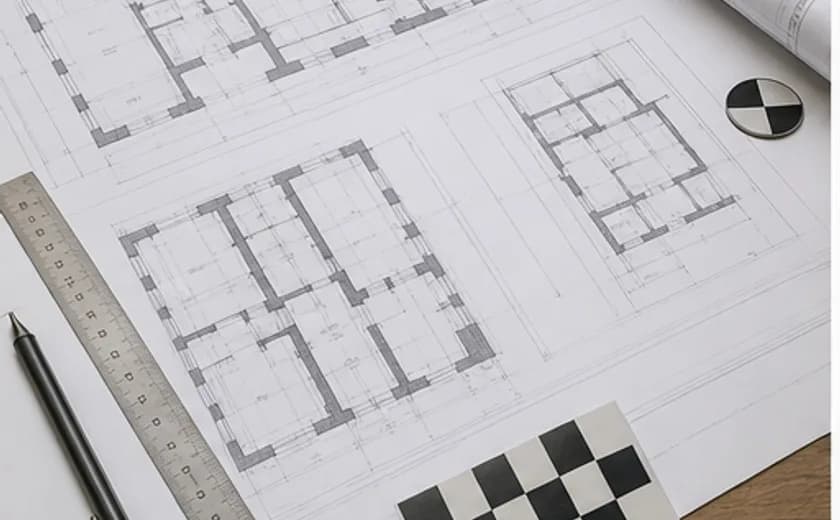

Планы помещений и этажей
Обмерные планы с фактическими стенами, проемами, габаритами, отметками, высотами и зонами по согласованному составу листов.

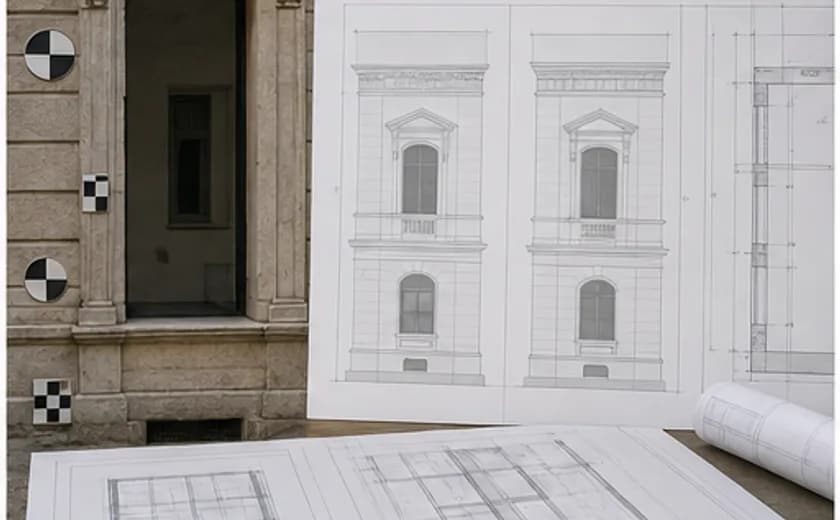

Фасады и развертки
Фасадные чертежи и развертки с проемами, отметками, основными плоскостями и деталями, которые нужны для задачи.
Разрезы и сечения
Горизонтальные и вертикальные сечения с фактическими отметками и привязками, если они нужны для проектирования или проверки геометрии.
PDF-комплект для согласования
Версия чертежей для просмотра, печати, обсуждения, согласования и передачи подрядчикам без CAD-среды.
Пояснение к комплекту
Фиксируем ведомость листов, состав выдачи, принятые допущения, закрытые зоны и материалы, которые считаются дополнительными.
- DWG
- DXF
Чище, чем набор ручных размеров и фотографий
Меньше пропущенных размеров
Чертежи готовятся по плотной цифровой фиксации объекта, а не только по отдельным ручным замерам.
Проверяемая основа
При необходимости можно вернуться к облаку точек, фотофиксации или панорамам и уточнить спорные места.
Быстрее для сложных объектов
Большие площади, фасады и помещения со сложной геометрией проще фиксировать системно.
Меньше риска для проекта
Проектная команда получает фактическую основу и снижает вероятность ошибок из-за устаревших планов.
Формат для работы
DWG/DXF/PDF удобно передавать архитекторам, дизайнерам, подрядчикам и управляющим компаниям.
Как готовим обмерные чертежи
- 1
Уточняем состав
Фиксируем, какие чертежи нужны: планы, фасады, разрезы, отметки, узлы, ведомости или пояснения.
- 2
Проверяем исходные данные
Изучаем существующие планы, фото, ТЗ, ограничения доступа, требования к детализации и рабочим форматам.
- 3
Выполняем съемку или принимаем облако
Собираем фактические данные на объекте либо работаем с уже подготовленным облаком точек, если оно подходит по качеству.
- 4
Строим чертежи
Подготавливаем DWG/DXF и PDF по фактической геометрии, согласованной детализации и масштабу.
- 5
Проверяем комплект
Сверяем состав, читаемость, основные размеры, слои, подписи и соответствие исходной задаче.
- 6
Передаем материалы
Отдаем рабочие файлы и поясняем, что входит в комплект, а какие дополнительные чертежи можно подготовить отдельно.
Форматы для проектировщиков и границы документации
Чертежи готовим под дальнейшую работу, а не просто как картинку: структура слоев, масштаб, PDF-версии и состав листов согласуются заранее. Обмерная документация фиксирует факт и не заменяет проектные решения без отдельного договора.
- Чертежи
- DWG/DXF/PDF
- Основа
- сканирование или облако
- Состав
- по ТЗ
- Планы, фасады и разрезы по согласованной ведомости листов
- Единая структура слоев, читаемая графика и согласованный масштаб
- Привязка размеров, отметок и основных элементов к фактическим данным
- Пояснение к составу, закрытым зонам, допущениям и дополнительным работам
Состав материалов
- Планы помещений, этажей или зон
- Фасады, развертки и разрезы при необходимости
- DWG/DXF для рабочей команды
- PDF-комплект для просмотра и согласования
- Ведомость листов и пояснение к составу чертежей
- Исходное облако точек или 3D/CAD-модель только как отдельная дополнительная работа
От чего зависит стоимость чертежей
Стоимость зависит не только от площади: важны перечень листов, детализация, фасады и разрезы, качество исходных данных, необходимость съемки, доступ на объект и сроки подготовки.
Площадь и этажность
Состав чертежей
Детализация DWG/PDF
Точность и исходные данные
Срочность подготовки
Выезд и доступ на объект
Часто задаваемые вопросы
Коротко отвечаем на вопросы по точности, срокам, форматам, выезду и составу материалов.
Да. Если для задачи достаточно планов, фасадов, разрезов и PDF-комплекта, модель не включаем в базовый состав.
Состав зависит от ТЗ. Обычно обсуждаем планы помещений или этажей, размеры, отметки и PDF-версии. Фасады, разрезы, узлы, ведомости и дополнительные схемы фиксируем отдельно, если они нужны.
Рабочие чертежи обычно передаем в DWG или DXF, а версию для просмотра и согласования - в PDF. Исходное облако точек, модель или дополнительные форматы обсуждаются отдельно и не входят в базовую чертежную выдачу.
Да, если исходное облако подходит по плотности, регистрации, видимости зон и точности. Перед оценкой попросим пример данных или описание съемки.
Нет. Обмерные чертежи фиксируют фактическое состояние объекта. Проектная, рабочая документация, экспертиза и инженерные расчеты выполняются отдельно, если это предусмотрено договором.
Адрес или регион, примерную площадь, этажность, фото объекта, старые планы или ТЗ, желаемый состав чертежей и сроки.
Да. Фасады, развертки, разрезы и сечения можно включить в состав, если они нужны для реконструкции, отделки, обследования или согласования.
