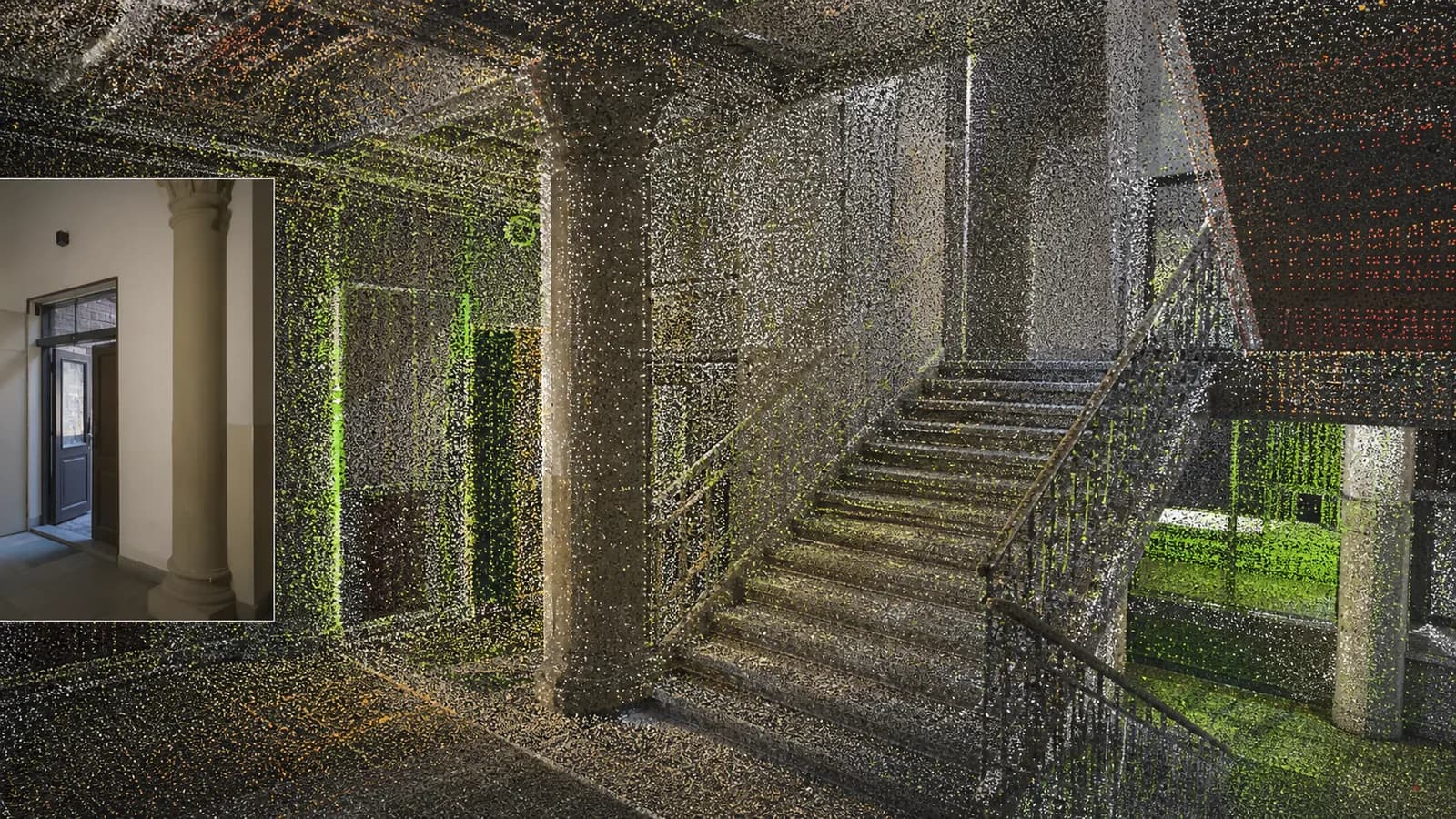

Облако точек - это цифровая фиксация фактической геометрии объекта после 3D-сканирования. Простыми словами: миллионы точек в пространстве показывают, где реально находятся стены, фасады, полы, трубы, оборудование, рельеф и другие видимые элементы.
Облако точек не является проектом, чертежом, 3D-моделью или красивой визуализацией. Это проверяемая основа, по которой можно измерять объект, готовить DWG/PDF-чертежи, строить 3D/CAD-модель, проверять габариты и возвращаться к фактическим данным после выезда.
Главный вопрос не в том, сколько точек получилось, а в том, пригодны ли данные для дальнейшей задачи: проектирования, реконструкции, ремонта, фасадных работ, промышленной модернизации, контроля отклонений или архива фактического состояния.
Коротко: что получает заказчик
Заказчик получает зарегистрированное облако точек в согласованном формате: E57, LAS/LAZ, RCP/RCS или другом формате под рабочую программу команды. Дополнительно могут быть панорамы, фото, DWG/PDF-чертежи, модель, отчет или архив материалов.
Если команда умеет работать с облаками точек, иногда достаточно только подготовленного облака. Если материалами будут пользоваться подрядчики, собственник или проектная команда без специализированного ПО, обычно нужны чертежи, панорамы, PDF или рабочая зона проекта.
Какой результат нужен после сканирования
| Задача | Что обычно нужно | Что не заказывать лишнего |
|---|---|---|
| Проектировщик сам работает с данными | Подготовленное облако точек E57/RCP/LAS, координаты, панорамы или фото для контекста. | DWG/PDF-чертежи, если проектировщик строит их сам. |
| Ремонт или реконструкция | Облако точек, планы, фасады, разрезы, DWG/PDF и понятный комплект для команды. | Подробную 3D-модель, если достаточно 2D-чертежей. |
| Фасадные работы | Облако фасада, развертки, отметки, проемы, панорамы и при необходимости карта отклонений. | Интерьерные данные, если задача касается только фасада. |
| Промышленный объект | Облако точек, панорамы, оборудование, трубопроводы, габариты, зоны монтажа, CAD-модель по ТЗ. | Полную модель всего цеха, если нужна только одна технологическая зона. |
Проектировщик сам работает с данными
- Что обычно нужно
- Подготовленное облако точек E57/RCP/LAS, координаты, панорамы или фото для контекста.
- Что не заказывать лишнего
- DWG/PDF-чертежи, если проектировщик строит их сам.
Ремонт или реконструкция
- Что обычно нужно
- Облако точек, планы, фасады, разрезы, DWG/PDF и понятный комплект для команды.
- Что не заказывать лишнего
- Подробную 3D-модель, если достаточно 2D-чертежей.
Фасадные работы
- Что обычно нужно
- Облако фасада, развертки, отметки, проемы, панорамы и при необходимости карта отклонений.
- Что не заказывать лишнего
- Интерьерные данные, если задача касается только фасада.
Промышленный объект
- Что обычно нужно
- Облако точек, панорамы, оборудование, трубопроводы, габариты, зоны монтажа, CAD-модель по ТЗ.
- Что не заказывать лишнего
- Полную модель всего цеха, если нужна только одна технологическая зона.
Как появляется облако точек

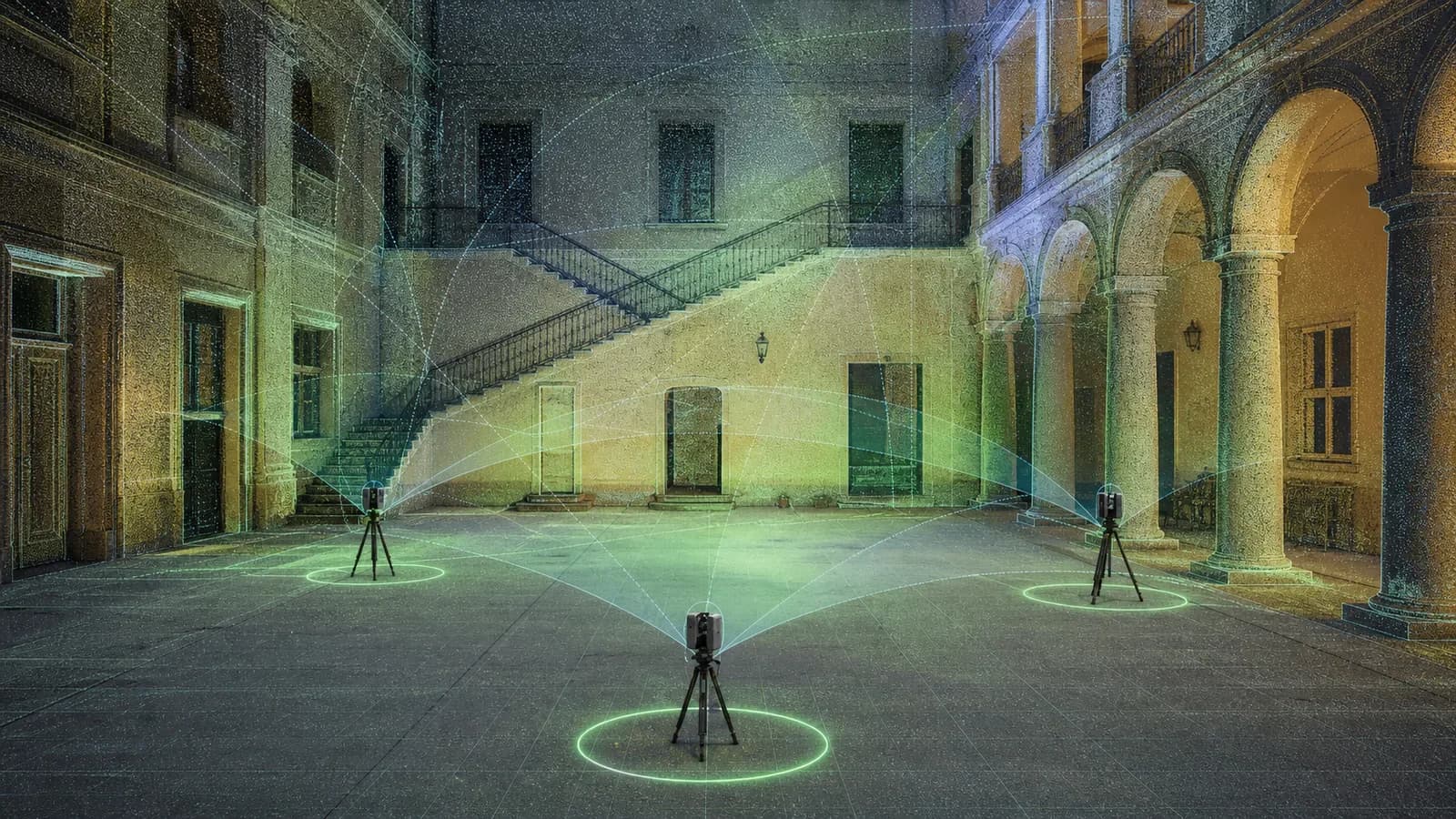

Чаще всего облако точек получают после лазерного 3D-сканирования. Сканер устанавливают в разных позициях, фиксируют поверхности вокруг себя, а затем отдельные сканы объединяют в единую сцену.
После съемки данные регистрируют, проверяют, очищают от лишнего шума и готовят к передаче. Этот этап важен: отдельные сырые сканы еще не являются удобным рабочим материалом для проектировщика.
Облако точек можно получить и другими методами: мобильным сканированием, SLAM, фотограмметрией, аэрофотосъемкой или комбинацией подходов. Метод выбирают под объект, точность, доступ, сроки и будущий результат.
Что можно увидеть и измерить по облаку точек
По облаку точек можно видеть фактическую форму объекта и измерять расстояния, высоты, габариты, положение элементов и сложные зоны. Для здания это стены, проемы, лестницы, колонны, фасады, перекрытия и технические помещения.
Для фасада облако показывает плоскости, окна, двери, карнизы, выступы, балконы и декоративные элементы. Для промышленного объекта - трубы, оборудование, металлоконструкции, проходы, площадки обслуживания и инженерные системы.
Для участка или территории облако помогает работать с рельефом, перепадами высот, дорожками, ограждениями, подпорными стенами, благоустройством и существующими элементами площадки.
Чем облако точек отличается от фото, чертежа и модели
Фото и панорамы помогают увидеть объект визуально. Чертежи переводят фактические данные в понятные линии, размеры и отметки. 3D/CAD-модель создается отдельно по согласованной детализации. Облако точек находится раньше этих материалов: оно фиксирует реальность.
Облако точек, фото, чертеж или модель
| Материал | Что дает | Чего не дает автоматически |
|---|---|---|
| Фото | Внешний вид, материалы, состояние, контекст. | Точной пространственной основы для измерений. |
| 360-панорамы | Удаленный визуальный осмотр объекта из точек съемки. | Полноценной CAD-основы и готовых чертежей. |
| Облако точек | Фактическую геометрию для измерений, чертежей, моделей и проверок. | Проектных решений, подписанных листов и модели объектов. |
| DWG/PDF-чертежи | Планы, фасады, разрезы, отметки и понятную рабочую документацию. | Возможности вернуться ко всем исходным точкам объекта. |
| 3D/CAD-модель | Упрощенную или детальную геометрию в виде объектов и поверхностей. | Автоматически не появляется из облака без моделирования. |
Фото
- Что дает
- Внешний вид, материалы, состояние, контекст.
- Чего не дает автоматически
- Точной пространственной основы для измерений.
360-панорамы
- Что дает
- Удаленный визуальный осмотр объекта из точек съемки.
- Чего не дает автоматически
- Полноценной CAD-основы и готовых чертежей.
Облако точек
- Что дает
- Фактическую геометрию для измерений, чертежей, моделей и проверок.
- Чего не дает автоматически
- Проектных решений, подписанных листов и модели объектов.
DWG/PDF-чертежи
- Что дает
- Планы, фасады, разрезы, отметки и понятную рабочую документацию.
- Чего не дает автоматически
- Возможности вернуться ко всем исходным точкам объекта.
3D/CAD-модель
- Что дает
- Упрощенную или детальную геометрию в виде объектов и поверхностей.
- Чего не дает автоматически
- Автоматически не появляется из облака без моделирования.
Когда достаточно только облака точек
Только облака точек может быть достаточно, если у проектировщика, инженера или подрядчика есть опыт и программное обеспечение для работы с такими данными.
Например, команда сама будет строить чертежи или модель, проверять размеры, анализировать промышленную зону, хранить фактическое состояние объекта в архиве или использовать облако как основу для дальнейшей обработки.
В таких случаях важно не перегружать результат лишними материалами, но нужно согласовать формат, систему координат, плотность, цвет, зоны покрытия и способ передачи.
Когда одного облака точек недостаточно
Одного облака обычно мало, если результат должен быстро попасть в ремонт, согласование, работу подрядчиков или обсуждение с людьми, которые не открывают специализированные point cloud программы.
Если нужны планы, фасады, разрезы, отметки и PDF, облако нужно перевести в обмерные чертежи. Если объект нужно анализировать в объеме, понадобится 3D/CAD-модель. Если нужно сравнить факт с проектом, нужен отдельный контроль отклонений.
Главное - не считать облако точек универсальным конечным результатом. Это сильная основа, но для разных участников проекта ее часто нужно упаковать в разные рабочие материалы.
Форматы облака точек
Формат зависит от программы и процесса команды. Чаще всего встречаются E57, LAS/LAZ и RCP/RCS. Иногда нужны сразу несколько вариантов: один для проектировщика, другой для архива, третий для просмотра.
Форматы облака точек и когда они нужны
| Формат | Когда подходит | Что уточнить заранее |
|---|---|---|
| E57 | Универсальный обмен между разными программами и командами. | Нужен ли цвет, структура сканов и система координат. |
| LAS/LAZ | Большие массивы LiDAR-данных, территории, рельеф, геоданные. | Требования к классификации, координатам и объему данных. |
| RCP/RCS | Работа в Autodesk-среде и связка с Revit/AutoCAD/Navisworks. | Нужны ли исходные файлы проекта и совместимость версий. |
| Онлайн-просмотр | Быстро показать объект участникам без установки тяжелого ПО. | Что можно смотреть в браузере, а что нужно скачать отдельно. |
E57
- Когда подходит
- Универсальный обмен между разными программами и командами.
- Что уточнить заранее
- Нужен ли цвет, структура сканов и система координат.
LAS/LAZ
- Когда подходит
- Большие массивы LiDAR-данных, территории, рельеф, геоданные.
- Что уточнить заранее
- Требования к классификации, координатам и объему данных.
RCP/RCS
- Когда подходит
- Работа в Autodesk-среде и связка с Revit/AutoCAD/Navisworks.
- Что уточнить заранее
- Нужны ли исходные файлы проекта и совместимость версий.
Онлайн-просмотр
- Когда подходит
- Быстро показать объект участникам без установки тяжелого ПО.
- Что уточнить заранее
- Что можно смотреть в браузере, а что нужно скачать отдельно.
Если вопрос именно в передаче и открытии файлов, полезна отдельная статья про форматы облаков точек.
Точность, сроки и ограничения
Точность облака точек зависит от оборудования, расстояний, видимости, перекрытия сканов, регистрации, привязки, условий объекта, плотности точек и требований к обработке. Нельзя честно обещать одну точность для всех задач без понимания объекта.
Сроки зависят не только от площади. Влияют количество станций, высота, сложность геометрии, доступ, цветные панорамы, очистка данных, форматы, координаты, чертежи, модель или отчет.
Ограничение простое: облако точек фиксирует видимую и доступную геометрию. Оно не показывает скрытые конструкции под отделкой, внутри стен, под изоляцией или за закрытым оборудованием без дополнительных работ.
Пример из практики
Типовая ситуация: заказчик готовит дом к реконструкции. Старые планы есть, но не совпадают с фактическими помещениями и фасадами, а архитектору нужна надежная основа.
Минимально полезный состав: лазерное сканирование, облако точек E57/RCP, панорамы и DWG/PDF-чертежи по согласованным зонам. Если архитектору достаточно 2D-основы, 3D-модель не включают автоматически.
Такой комплект позволяет измерять спорные места, смотреть объект удаленно и проектировать не по старым схемам, а по фактическому состоянию.
Частые ошибки заказчика
Первая ошибка - думать, что облако точек уже является чертежом или 3D-моделью. На самом деле это исходная цифровая основа, из которой эти материалы готовят отдельно.
Вторая ошибка - не согласовать формат с проектировщиком. Файл может быть точным, но бесполезным для команды, если его неудобно открыть в рабочей программе.
Третья ошибка - заказывать только облако, когда подрядчикам нужны PDF, DWG, панорамы или понятный комплект материалов для обсуждения.
Четвертая ошибка - ожидать, что облако покажет скрытые зоны, закрытые отделкой, оборудованием, растительностью, лесами или другими препятствиями.
Вопросы и ответы
Облако точек - это готовый чертеж?
Нет. Облако точек фиксирует фактическую геометрию. Чертежи DWG/PDF готовятся отдельно по облаку и согласованному составу листов.
Облако точек - это 3D-модель?
Нет. В облаке есть точки поверхности, но нет стен, труб, дверей или оборудования как отдельных объектов. 3D/CAD-модель строится отдельно.
Можно ли измерять размеры по облаку точек?
Да, если облако корректно зарегистрировано, подготовлено и открыто в подходящей программе. Но точность зависит от метода съемки, видимости и обработки.
Можно ли передать облако точек проектировщику?
Да, но лучше заранее уточнить программу и формат: E57, LAS/LAZ, RCP/RCS или другой вариант. Иногда нужны несколько форматов.
Когда облака точек недостаточно?
Когда команде нужны понятные листы, согласование, ремонтные работы, модель, отчет или материалы для подрядчиков без специализированного ПО.
Что прислать для оценки работ?
Тип объекта, задачу, фото или старые планы, желаемый формат, кто будет пользоваться данными и нужен ли только файл облака или расширенный комплект материалов.
Итог
Облако точек - это фактическая цифровая основа объекта после 3D-сканирования. Оно помогает измерять, проверять, возвращаться к данным и готовить дальнейшие материалы.
Но облако точек не равно чертежу, панораме или 3D-модели. Для одной задачи достаточно подготовленного облака, для другой нужны DWG/PDF, панорамы, модель, отчет или рабочая зона проекта.
Пришлите объект, задачу и желаемый результат - подскажем, какое облако точек и какой комплект материалов будет достаточным для вашей команды.
