Факт, проект, отклонения
Контроль отклонений 3D-сканированием
Сравним факт с проектом и покажем расхождения: карты, сечения, отчет и зоны внимания.
- 9+ летопыта и экспертизы
- факт/проектсравнение
- карты отклоненийрезультат
- отчет/DWG/PDFвыдача
Когда нужен контроль отклонений
Сравнение фактической геометрии с проектом, моделью, чертежами или предыдущей съемкой помогает увидеть расхождения, зафиксировать этап работ и подготовить проверяемые материалы для команды контроля.
Нужно сравнить факт с проектом
Проверяем фактическое положение конструкций, фасадов, стен, проемов, инженерных зон или оборудования относительно согласованной основы.
Идет строительный этап
Можно зафиксировать промежуточное состояние объекта и сравнить его с проектными решениями или предыдущим облаком точек.
Промышленная модернизация
Для оборудования, металлоконструкций и инженерных зон важно заранее увидеть отклонения, габариты и потенциальные риски монтажа.
Есть модель, чертежи или прошлые данные
Сравнение строится только с понятной базой: проектной моделью, DWG/PDF, предыдущим облаком или другой согласованной основой.
Нужна визуализация расхождений
Готовим карты, скриншоты, сечения, отметки и зоны внимания, если такой состав предусмотрен ТЗ.
Нужна исполнительная фиксация
Материалы помогают зафиксировать состояние на дату съемки, но инженерные выводы и рекомендации оформляются только по отдельному ТЗ.
Что вы получите
До старта согласуем базу сравнения, допуски, зоны контроля и формат результата. Итог должен быть понятен не только специалисту по облакам, но и проектировщику, техзаказчику, подрядчику или строительному контролю.
Облако фактического состояния
Цифровая фиксация объекта, фасада, конструкции, промышленной зоны или строительного этапа в согласованном формате.

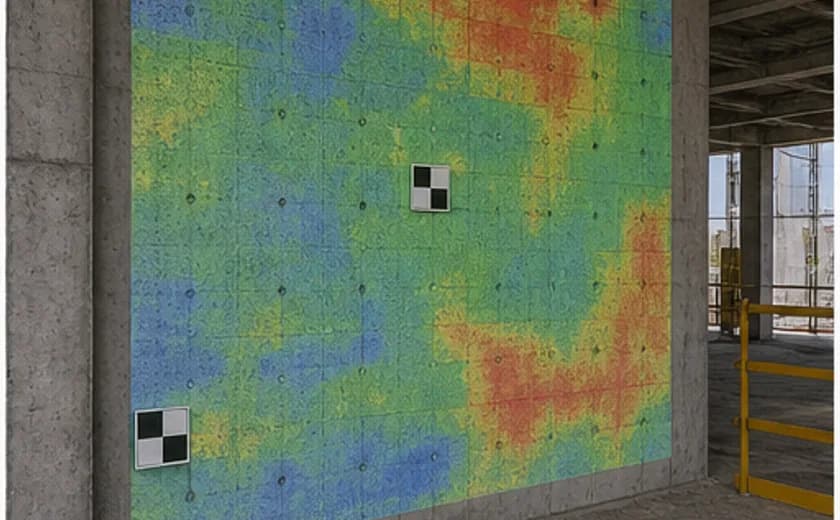

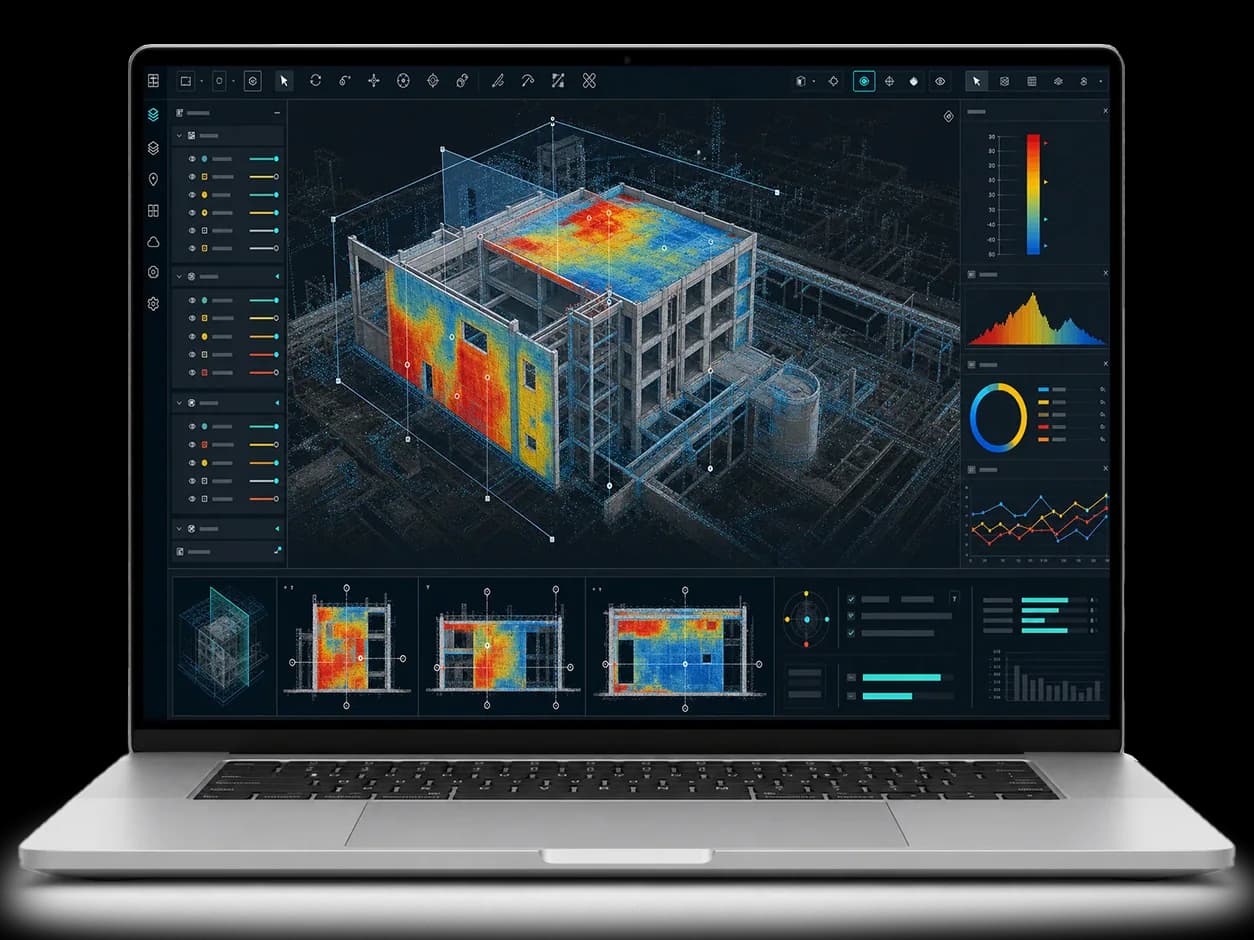

Карта или визуализация отклонений
Показываем расхождения между фактом и проектной моделью, чертежами или предыдущей съемкой, если это входит в ТЗ.
Сечения, отметки и контрольные виды
Готовим понятные виды, сечения, зоны внимания и скриншоты для обсуждения с проектировщиками, контролем или подрядчиками.
Модель или CAD-материалы
При необходимости передаем DWG/DXF/PDF, модель или другие файлы, которые удобно использовать в рабочем процессе команды.
Пояснение по ограничениям
Фиксируем исходную базу сравнения, точность, допуски, закрытые зоны, качество данных и границы применимости результата.
- E57
- LAS/LAZ
- RCP/RCS
- DWG
- DXF
- отчет
Нагляднее ручной проверки отдельных точек
Проверяется поверхность и объем данных
Облако точек позволяет смотреть не только отдельные замеры, а распределение расхождений по зоне контроля.
Понятная визуализация для команды
Карты, сечения и скриншоты помогают быстрее увидеть зоны риска и обсудить их с проектировщиками или подрядчиками.
Сравнение с выбранной базой
Факт можно сопоставить с моделью, чертежом, предыдущей съемкой или согласованными контрольными плоскостями.
Не заменяет экспертизу
Мы показываем геометрические расхождения. Инженерные выводы, причины и рекомендации фиксируются только в рамках отдельного ТЗ.
Можно вести мониторинг этапов
Повторные съемки помогают сравнивать состояние объекта между этапами строительства, монтажа или реконструкции.
Как проходит сравнение факта с проектом
- 1
Согласуем базу сравнения
Уточняем модель, чертежи, предыдущее облако, контрольные плоскости, зоны, допуски и ожидаемый формат результата.
- 2
Проверяем исходные данные
Оцениваем пригодность проекта, координат, облака, модели, чертежей и требований к точности для корректного сравнения.
- 3
Фиксируем фактическое состояние
Выполняем 3D-сканирование или принимаем пригодное облако точек, если оно уже есть у команды.
- 4
Сравниваем геометрию
Сопоставляем факт с согласованной базой, готовим карты отклонений, сечения, контрольные виды или числовые значения.
- 5
Оформляем материалы
Формируем отчет, скриншоты, DWG/PDF, модель, список зон внимания или другой комплект по ТЗ.
- 6
Передаем результат
Поясняем состав, ограничения, исходные данные, точность, допущения и границы использования материалов.
Форматы, точность и границы контроля отклонений
Сравнение показывает геометрические расхождения между фактом и выбранной базой, но не объясняет причины само по себе. Инженерная экспертиза, техническое заключение, расчет причин деформаций и проектные рекомендации включаются только отдельным ТЗ.
- Сравнение
- факт/проект
- Материалы
- карты/отчет
- Состав
- по ТЗ
- Согласованная база сравнения: модель, чертежи, предыдущая съемка, контрольные плоскости или оси
- Отдельное согласование допусков, точности, координат, зон контроля и методики сравнения
- Понимание ограничений исходных данных, закрытых зон, шумов, регистрации и качества проектной модели
- Инженерные выводы, причины отклонений и рекомендации только в рамках отдельного ТЗ
Состав материалов
- Облако точек фактического состояния
- Карта, визуализация или сечения отклонений при согласованной методике
- Сравнение с проектной моделью, чертежами или предыдущим облаком
- DWG/DXF/PDF, скриншоты, отчет или модель по согласованному составу
- Список зон внимания или замечаний, если это предусмотрено договором
- Пояснение по исходным данным, точности, допущениям и ограничениям результата
От чего зависит стоимость контроля отклонений
Цена зависит от площади и сложности объекта, состава съемки, качества проектной базы, количества зон контроля, требований к точности, формата карт отклонений, отчета, модели и сроков подготовки.
Объект и зоны контроля
Допуски и точность
Модель, чертежи или облако
Карты, отчет или DWG/PDF
Методика сравнения
Сроки и этапность
Часто задаваемые вопросы
Коротко отвечаем на вопросы по точности, срокам, форматам, выезду и составу материалов.
Фактическое облако точек можно сравнить с проектной моделью, DWG/PDF-чертежами, предыдущей съемкой, контрольными плоскостями или согласованными зонами.
Облако точек, карты или визуализации отклонений, сечения, скриншоты, DWG/PDF, отчет, модель или список зон внимания по согласованному ТЗ.
Нет, не по умолчанию. Мы показываем геометрические расхождения. Инженерные выводы, причины и рекомендации оформляются только по отдельному ТЗ.
Да, если есть предыдущая съемка или согласованная база сравнения. Повторные съемки помогают вести строительный мониторинг.
Положение конструкций, фасадов, стен, проемов, плоскостей, оборудования, инженерных зон или других элементов, если они видимы и входят в зону контроля.
Метод съемки, регистрация облака, координаты, качество проектной модели, доступ, видимость, шумы, закрытые зоны и согласованная методика сравнения.
Проектную модель или чертежи, описание зон контроля, требования к допускам, формат результата, сроки, фото объекта и доступные исходные данные.
