Старые планы здания полезны как отправная точка, но перед реконструкцией их нельзя принимать за фактическое состояние объекта. План мог устареть из-за перепланировок, новых инженерных трасс, закрытых проемов, измененных высот, пристроек и ремонта, который не попал в документацию.
Проблема обычно проявляется поздно: проектировщик уже заложил решения по архивной схеме, подрядчик вышел на объект, а на месте другая планировка, другая высота, другой проем или новая техническая зона. Исправлять это дороже, чем заранее сверить план с фактом.
Правильный подход не в том, чтобы выбросить старые планы. Их нужно использовать как навигацию: по ним удобно понять историю объекта, границы и спорные места. Но решения для реконструкции лучше строить по актуальным обмерам, облаку точек, DWG/PDF-чертежам и согласованному составу материалов.
Коротко: старый план - это ориентир, а не факт
Перед реконструкцией старый план отвечает на вопрос «что когда-то было в документах», но не отвечает на вопрос «что сейчас находится на объекте». Поэтому его нужно проверять по стенам, проемам, высотам, фасадам, инженерии, техническим зонам и ограничениям доступа.
Что проверить в старом плане
| Раздел плана | Почему бывает ошибка | Как проверить |
|---|---|---|
| Перегородки | Помещения меняли под арендаторов, ремонт или новую функцию. | Сверить фактические стены, ниши и проемы. |
| Проемы | Двери закладывали, расширяли или переносили. | Проверить ширины, высоты, отметки и привязки. |
| Высоты | Потолки, полы и перекрытия могли измениться после ремонта. | Измерить чистые высоты, перепады и отметки. |
| Инженерия | Трассы, короба и оборудование добавляли после выпуска плана. | Зафиксировать видимые системы и зоны доступа. |
| Фасады | Появились козырьки, блоки, облицовка, кондиционеры или закрытые проемы. | Снять фактические плоскости, выступы и отметки. |
Перегородки
- Почему бывает ошибка
- Помещения меняли под арендаторов, ремонт или новую функцию.
- Как проверить
- Сверить фактические стены, ниши и проемы.
Проемы
- Почему бывает ошибка
- Двери закладывали, расширяли или переносили.
- Как проверить
- Проверить ширины, высоты, отметки и привязки.
Высоты
- Почему бывает ошибка
- Потолки, полы и перекрытия могли измениться после ремонта.
- Как проверить
- Измерить чистые высоты, перепады и отметки.
Инженерия
- Почему бывает ошибка
- Трассы, короба и оборудование добавляли после выпуска плана.
- Как проверить
- Зафиксировать видимые системы и зоны доступа.
Фасады
- Почему бывает ошибка
- Появились козырьки, блоки, облицовка, кондиционеры или закрытые проемы.
- Как проверить
- Снять фактические плоскости, выступы и отметки.
Почему планы устаревают
Здание редко остается таким же, каким оно было в документации. Внутри появляются временные и постоянные перегородки, меняется назначение помещений, объединяются кабинеты, закрываются проходы, переносятся двери, добавляются антресоли, серверные, щитовые, кладовые и зоны хранения.

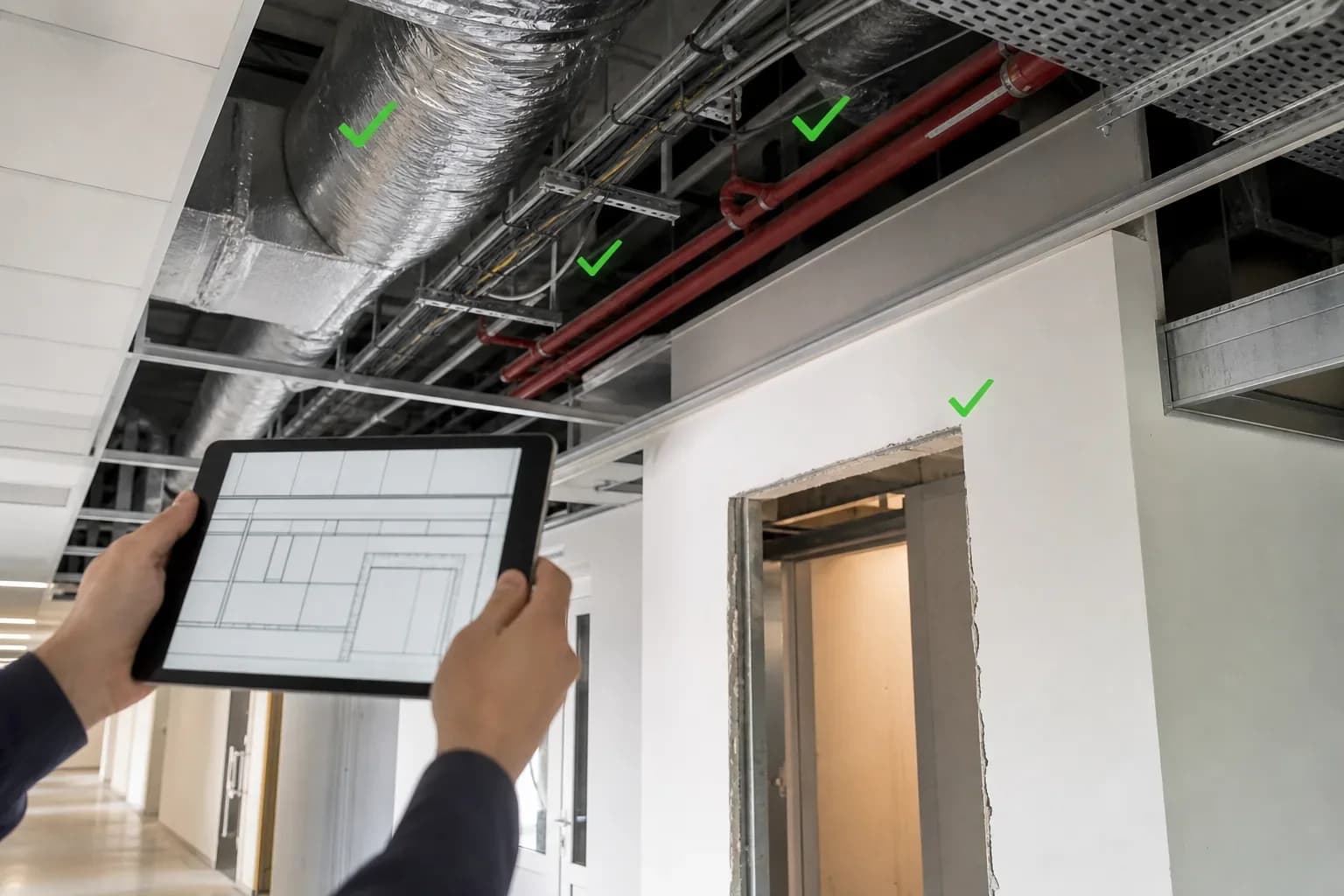

Отдельная зона риска - инженерия. Воздуховоды, кабельные лотки, трубы, кондиционеры, пожарные системы и короба часто появляются уже после исходного проекта. Старый план может показывать чистое помещение, а фактически в потолке или вдоль стены проходит система, которая ограничивает будущую реконструкцию.
Откуда появляются расхождения
| Причина | Как выглядит на объекте | Риск для реконструкции |
|---|---|---|
| Ремонт без обновления схем | Планировка изменилась, а архив остался прежним. | Проект попадает в старые стены и проемы. |
| Работа арендаторов | Каждый пользователь добавлял свои перегородки и сети. | Границы помещений и доступ не совпадают. |
| Инженерные доработки | Появились воздуховоды, трубы, лотки, шкафы и короба. | Не хватает места для новых решений. |
| Фасадные изменения | Закрыты или изменены проемы, добавлены блоки и козырьки. | Фасадные материалы не совпадают с реальностью. |
| Неполная документация | Есть только часть этажей, старый PDF или скан без размеров. | Нельзя надежно оценить объем работ. |
Ремонт без обновления схем
- Как выглядит на объекте
- Планировка изменилась, а архив остался прежним.
- Риск для реконструкции
- Проект попадает в старые стены и проемы.
Работа арендаторов
- Как выглядит на объекте
- Каждый пользователь добавлял свои перегородки и сети.
- Риск для реконструкции
- Границы помещений и доступ не совпадают.
Инженерные доработки
- Как выглядит на объекте
- Появились воздуховоды, трубы, лотки, шкафы и короба.
- Риск для реконструкции
- Не хватает места для новых решений.
Фасадные изменения
- Как выглядит на объекте
- Закрыты или изменены проемы, добавлены блоки и козырьки.
- Риск для реконструкции
- Фасадные материалы не совпадают с реальностью.
Неполная документация
- Как выглядит на объекте
- Есть только часть этажей, старый PDF или скан без размеров.
- Риск для реконструкции
- Нельзя надежно оценить объем работ.
Какие зоны чаще всего не совпадают с документацией
Сильнее всего расходятся зоны, которые менялись в эксплуатации: входные группы, коридоры, санузлы, технические помещения, потолочные пространства, фасадные участки, лестницы, подвалы, кровля, места установки оборудования и арендуемые блоки.
Если реконструкция затрагивает все здание, полезно начинать со статьи про обмеры здания перед реконструкцией, а затем выделять узкие зоны риска: где старый план точно можно использовать, где он сомнителен и где нужна новая съемка.
Когда достаточно сверки, а когда нужны новые обмеры
Если нужно предварительно понять границы работ, старого плана и фото может хватить для первого разговора. Но если по этим данным будут принимать проектные решения, считать материалы, готовить чертежи или обсуждать монтаж, лучше получить актуальную фактическую основу.
Для простого объекта подойдут ручные замеры и фотофиксация. Для здания с несколькими этажами, фасадами, высотными зонами, инженерией или спорными проемами надежнее использовать лазерное 3D-сканирование зданий и затем подготовить нужные материалы по задаче.
Если цель - именно реконструкция, полезно сразу обсудить обмеры перед реконструкцией как услугу: какие этажи, фасады, технические зоны и соседние участки войдут в работу, а какие останутся только справочной информацией.
Какой подход выбрать
| Ситуация | Что обычно достаточно | Что важно не обещать автоматически |
|---|---|---|
| Первичная оценка | Старые планы, фото, описание задачи. | Точный результат без проверки объекта. |
| Небольшое помещение | Ручные обмеры, фото, базовый план. | Полную фиксацию скрытых или закрытых зон. |
| Здание перед реконструкцией | 3D-сканирование, облако точек, DWG/PDF по задаче. | Проект реконструкции и расчеты. |
| Фасадные работы | Фасадная съемка, отметки, плоскости, проемы. | Согласования и экспертизу фасада. |
| BIM-процесс | Сканирование и отдельное ТЗ на модель. | BIM/Revit/IFC/LOD без отдельной задачи. |
Первичная оценка
- Что обычно достаточно
- Старые планы, фото, описание задачи.
- Что важно не обещать автоматически
- Точный результат без проверки объекта.
Небольшое помещение
- Что обычно достаточно
- Ручные обмеры, фото, базовый план.
- Что важно не обещать автоматически
- Полную фиксацию скрытых или закрытых зон.
Здание перед реконструкцией
- Что обычно достаточно
- 3D-сканирование, облако точек, DWG/PDF по задаче.
- Что важно не обещать автоматически
- Проект реконструкции и расчеты.
Фасадные работы
- Что обычно достаточно
- Фасадная съемка, отметки, плоскости, проемы.
- Что важно не обещать автоматически
- Согласования и экспертизу фасада.
BIM-процесс
- Что обычно достаточно
- Сканирование и отдельное ТЗ на модель.
- Что важно не обещать автоматически
- BIM/Revit/IFC/LOD без отдельной задачи.
Что делать с планами БТИ, архивом и старым проектом
Планы БТИ, архивные схемы и старый проект лучше прикладывать к заявке, но помечать их как исходные данные, а не как подтвержденный факт. Они помогают понять историю здания, названия помещений, предполагаемые границы и места, где нужно проверить расхождения.
Важно отделить техническую съемку от юридических и кадастровых задач. Обмеры и 3D-сканирование фиксируют видимую геометрию, но сами по себе не заменяют кадастровые работы, межевание, официальное согласование перепланировки, техническое обследование или проект реконструкции.
Что получает проектировщик вместо догадок
Проектировщику обычно нужны не просто фотографии старого плана, а проверяемые материалы: облако точек, 360-панорамы, фото, планы, фасады, разрезы, отметки, ограничения и пояснение, какие зоны были недоступны.

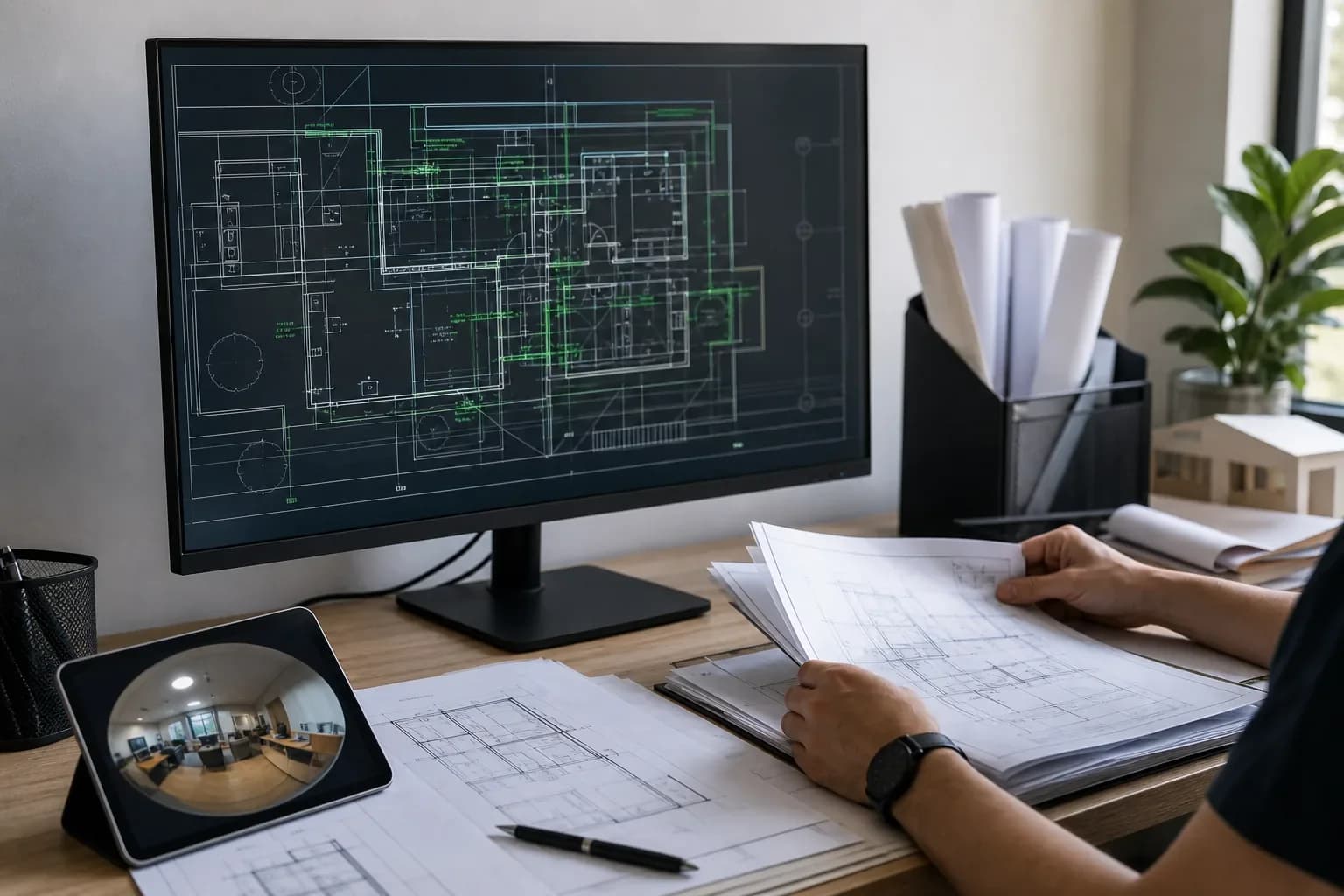

Если нужны рабочие 2D-материалы, отдельно готовят обмерные чертежи DWG/PDF. Если нужна объемная геометрия, можно согласовать 3D/CAD-модель по облаку точек. Если команда работает в BIM, Scan-to-BIM, Revit, IFC и LOD описываются отдельной задачей.
Форматы данных лучше согласовать до выезда
Форматы зависят от того, кто будет пользоваться материалами. Проектировщику могут понадобиться DWG/DXF и PDF, BIM-команде - отдельно согласованные RVT или IFC, а для обмена облаком точек часто используют E57, RCP/RCS или LAS/LAZ. Подробно выбор разобран в статье про форматы облака точек.
Не стоит ждать, что из старого плана автоматически появится новый чертеж, модель или BIM. Каждый результат требует обработки и проверки. Чем раньше команда назовет рабочие форматы, тем меньше риск переделывать экспорт и структуру архива после передачи материалов.

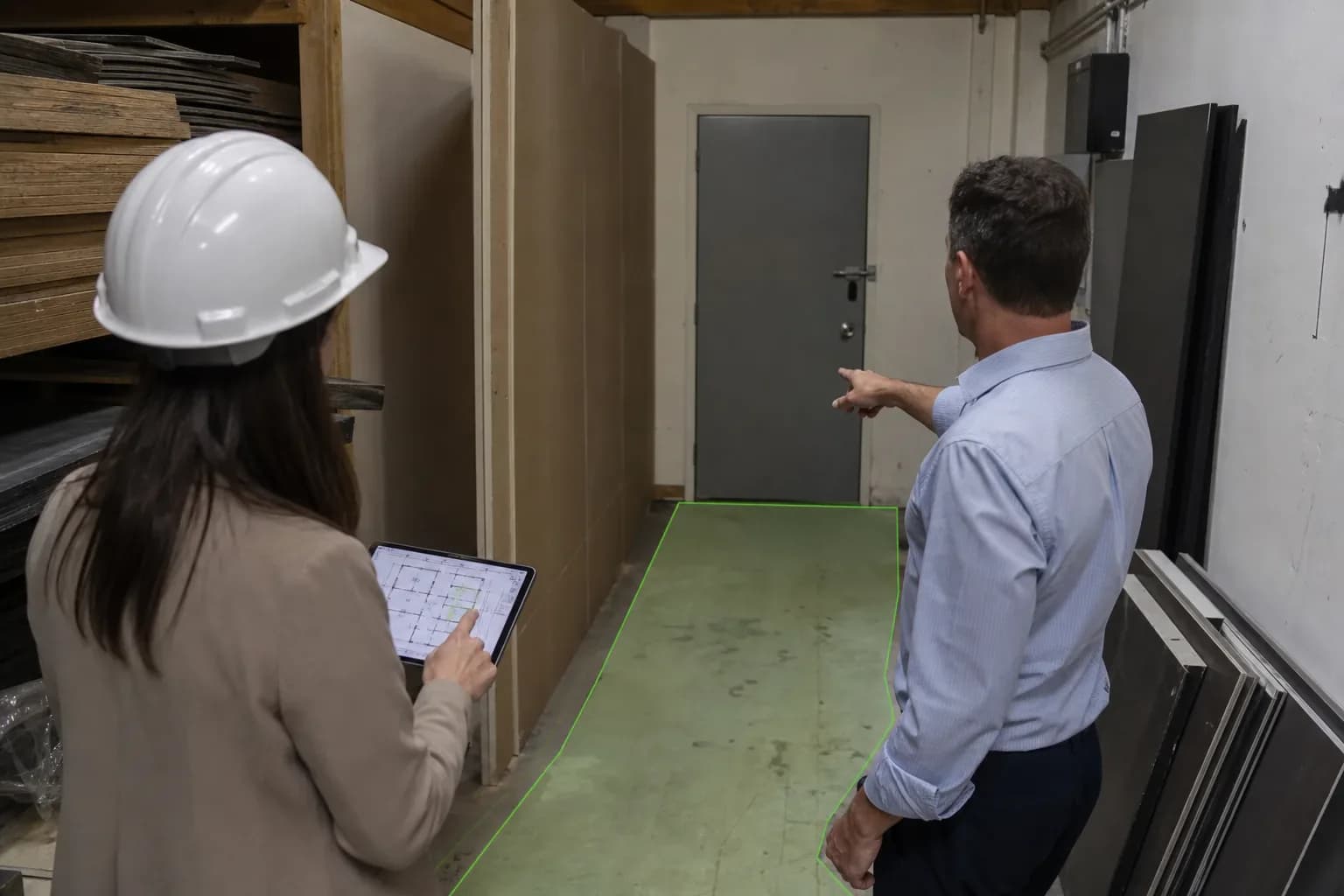

Доступ и закрытые зоны нужно обсудить отдельно
Даже хорошая методика не решит проблему закрытых дверей. Если в здании есть арендаторы, охрана, режимные помещения, складирование, запертые щитовые, потолочные люки или технические этажи, это влияет на полноту результата.
Сканер фиксирует видимую геометрию. Если помещение закрыто, оборудование заслоняет стену или потолочная зона недоступна, это нужно либо открыть до выезда, либо честно указать как ограничение. Поэтому подготовку объекта к лазерному 3D-сканированию лучше делать до согласования даты.
Частые ошибки заказчика
Ошибки при работе со старыми планами
| Ошибка | Что происходит | Как поступить лучше |
|---|---|---|
| Считать план актуальным | Проект строится по устаревшей схеме. | Проверить критичные зоны фактическими обмерами. |
| Смотреть только площадь | Проемы, высоты и инженерия остаются без внимания. | Проверять геометрию, отметки и ограничения. |
| Не показывать старые схемы | Исполнитель хуже понимает историю объекта. | Прислать планы как справочные вводные. |
| Ждать чертежи автоматически | После съемки получают не тот результат. | Отдельно указать DWG/PDF, планы, фасады и разрезы. |
| Не обсуждать доступ | Часть помещений не попадает в материалы. | Согласовать ключи, сопровождающего и режим работы. |
Считать план актуальным
- Что происходит
- Проект строится по устаревшей схеме.
- Как поступить лучше
- Проверить критичные зоны фактическими обмерами.
Смотреть только площадь
- Что происходит
- Проемы, высоты и инженерия остаются без внимания.
- Как поступить лучше
- Проверять геометрию, отметки и ограничения.
Не показывать старые схемы
- Что происходит
- Исполнитель хуже понимает историю объекта.
- Как поступить лучше
- Прислать планы как справочные вводные.
Ждать чертежи автоматически
- Что происходит
- После съемки получают не тот результат.
- Как поступить лучше
- Отдельно указать DWG/PDF, планы, фасады и разрезы.
Не обсуждать доступ
- Что происходит
- Часть помещений не попадает в материалы.
- Как поступить лучше
- Согласовать ключи, сопровождающего и режим работы.
Пример из практики

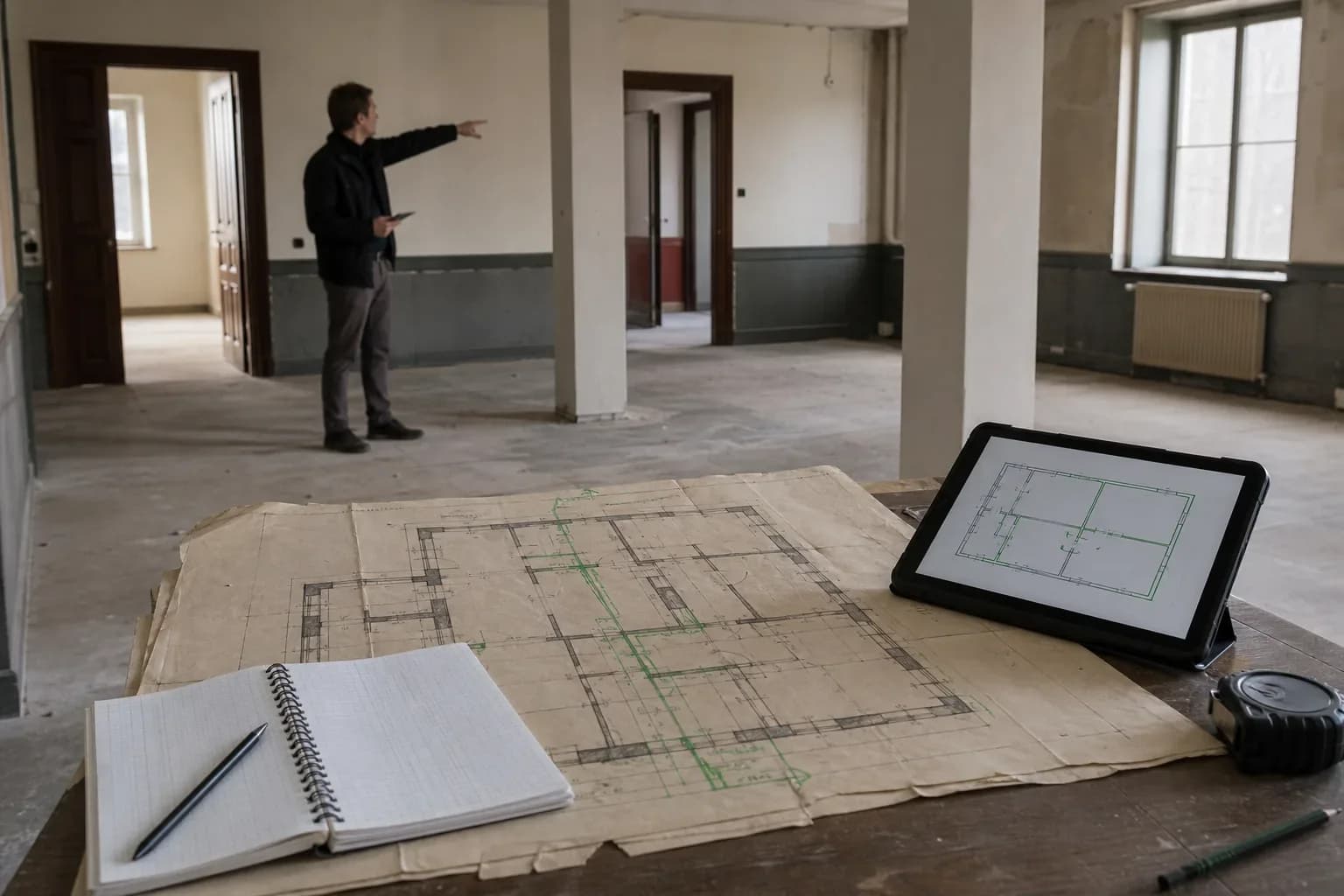

Собственник готовит старое административное здание к реконструкции. На руках есть поэтажные планы, но они сделаны до нескольких ремонтов и смены арендаторов. На плане все выглядит ровно: коридоры, кабинеты, технические помещения и входная группа.
На объекте выясняется, что часть дверей перенесли, несколько помещений объединены, в потолке появились воздуховоды, а входная группа отличается от схемы. Если проектировщик начнет работу только по архиву, ему придется возвращаться к замерам уже после первых решений.
После сверки старые планы остаются полезными как история объекта, но основой становятся фактические материалы: облако точек, панорамы, актуальные DWG/PDF-планы, список ограничений и пояснение по зонам, которые не удалось открыть.
Что прислать для расчета
Для предварительной оценки отправьте старые планы, фото или видео объекта, адрес или регион, примерную площадь, этажность, описание задачи реконструкции, список критичных зон, желаемые форматы и информацию о доступе.
Если пока непонятно, какие материалы нужны, начните со статьи о том, что прислать для расчета. По вводным можно отделить простую сверку плана от полноценного выезда, обмерных чертежей, модели или материалов для проектировщика.
Вопросы и ответы
Можно ли начинать реконструкцию по старым планам здания?
Можно использовать их как вводные, но не как единственный источник. Перед проектными решениями старые планы лучше сверить с фактической геометрией здания, особенно в зонах проемов, высот, инженерии и фасада.
Почему старые планы чаще всего не совпадают с фактом?
За годы эксплуатации меняются перегородки, двери, потолки, инженерные трассы, фасадные элементы, назначение помещений и доступ к техническим зонам. Не каждое изменение попадает в обновленную документацию.
Достаточно ли плана БТИ для реконструкции?
План БТИ может быть полезным ориентиром, но он не заменяет актуальные обмеры. Кроме того, техническая съемка не является кадастровой работой или согласованием перепланировки сама по себе.
Когда нужно 3D-сканирование, а не ручные обмеры?

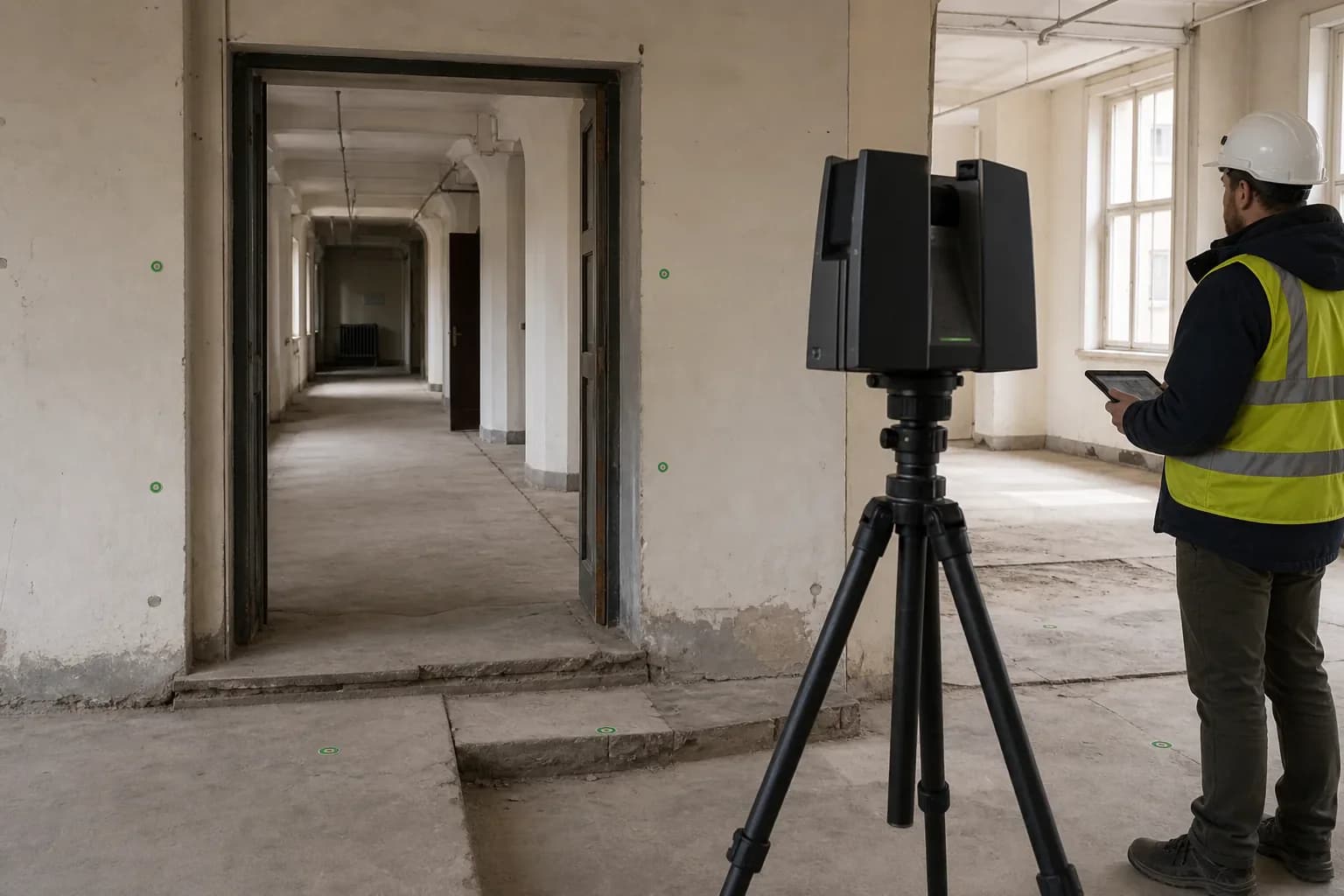

3D-сканирование уместно, когда здание сложное, много помещений, есть фасады, высотные зоны, инженерия, перепады или проектировщику нужны облако точек, панорамы и точная фактическая основа.
Что делать, если часть помещений закрыта?
Лучше организовать доступ до выезда: ключи, сопровождающего, разрешения, открытые люки и технические зоны. Если открыть часть объекта нельзя, это нужно указать как ограничение результата.
Получим ли мы новый проект реконструкции после обмеров?
Нет. Обмеры и 3D-сканирование дают фактические данные: облако точек, панорамы, DWG/PDF, модель или отчет по согласованной задаче. Проект реконструкции, рабочая документация и расчеты выполняются отдельно.
Нужно ли делать BIM по старым планам и сканированию?
BIM нужен только если команда действительно будет работать в BIM-среде. Revit, IFC, LOD, состав элементов и детализация модели согласуются отдельной задачей, а не появляются автоматически после съемки.
Что прислать, если есть только старый PDF или скан плана?
Присылайте даже такой файл вместе с фото, видео, описанием задачи, адресом или регионом, списком зон и требованиями проектировщика. По этим вводным можно понять, где нужна проверка факта.
Итог
Старые планы здания помогают начать разговор о реконструкции, но не должны становиться единственной основой для решений. Их задача - подсказать историю объекта и спорные зоны, а не заменить фактическую проверку.
Перед реконструкцией важно сверить план с объектом: стены, проемы, высоты, фасады, инженерные зоны, доступ и ограничения. По результату можно подготовить актуальные материалы для проектировщика без обещаний проекта, экспертизы, кадастра или BIM по умолчанию.
