Обмеры здания перед реконструкцией: зачем нужны и что получает заказчик

Обмеры здания перед реконструкцией нужны, чтобы проектировщик работал с фактическим состоянием объекта, а не со старыми планами, архивными схемами и предположениями.

Если здание эксплуатировалось много лет, в нем могли появиться новые перегородки, проемы, пристройки, инженерные элементы, изменения фасада, перепады и зоны, которых нет в документации.

Главная задача обмеров - получить достаточную фактическую основу для реконструкции: понять геометрию здания, согласовать состав материалов и передать проектной команде данные в удобном формате.

Коротко: зачем нужны обмеры перед реконструкцией

Перед реконструкцией нужно понять, каким здание является сейчас. Для простого помещения иногда достаточно ручных обмеров. Для сложного здания, фасада, промышленного объекта или проекта с несколькими участниками лучше использовать лазерное 3D-сканирование, облако точек и подготовку DWG/PDF-чертежей по фактическим данным.

Что такое обмеры здания перед реконструкцией

Обмеры здания - это фиксация фактического состояния объекта. В зависимости от задачи фиксируют помещения, фасады, лестницы, проемы, высоты, отметки, перекрытия, колонны, инженерные зоны, кровлю, подвалы, чердаки, технические помещения и территорию рядом со зданием.

Результат обмеров нужен не сам по себе. Он нужен как основа для проектирования, реконструкции, ремонта, фасадных работ, перепланировки, моделирования или передачи данных подрядчику.

Важно не путать метод и результат. Лазерное сканирование - это способ получить данные. Результатом могут быть облако точек, 360-панорамы, планы, фасады, разрезы, развертки, 3D/CAD-модель, отчет или архив материалов.

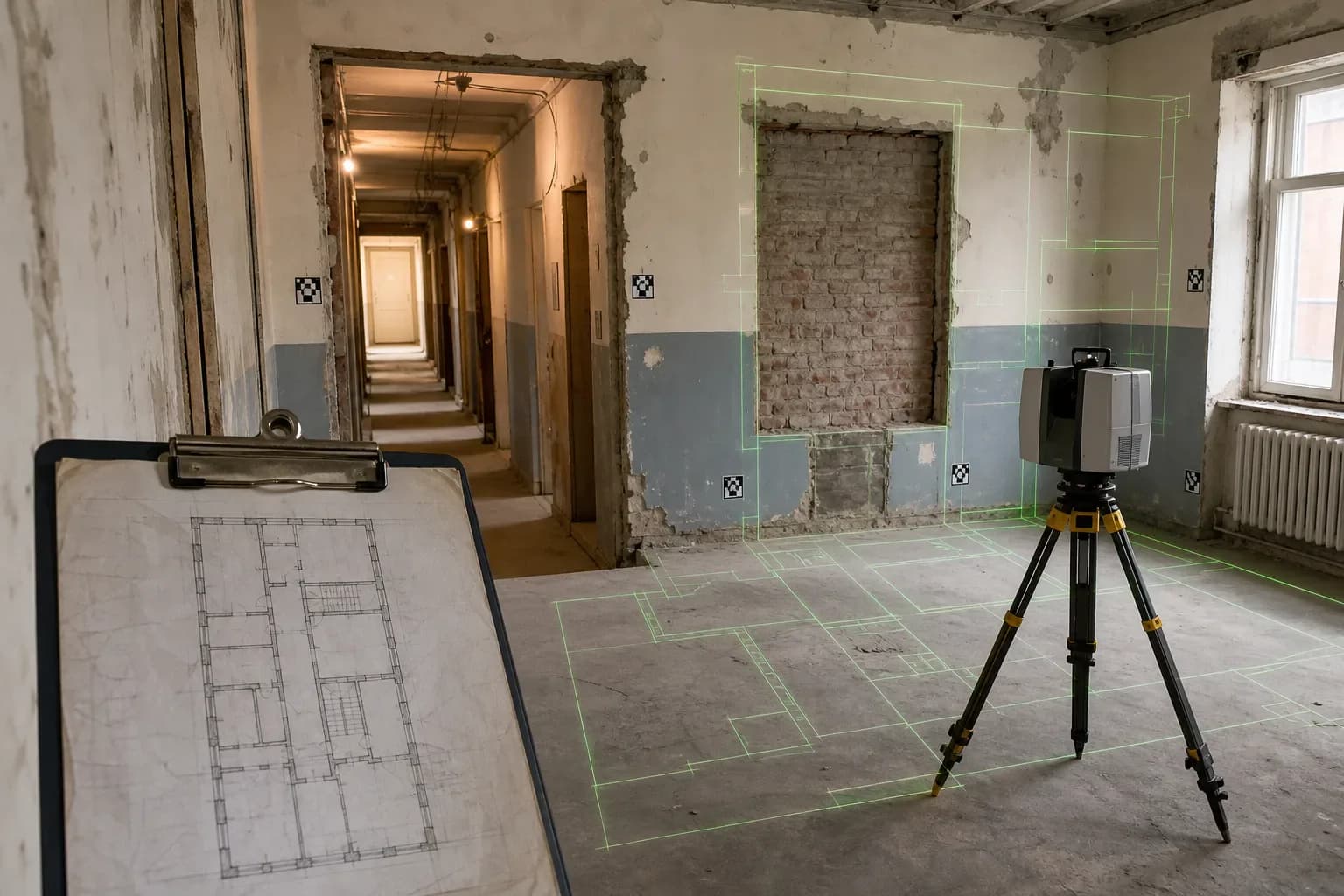

Почему старых планов часто недостаточно

Старые планы могут выглядеть убедительно, но не отражать реальное состояние здания. За годы эксплуатации объект меняется: где-то перенесли перегородки, где-то заложили проем, где-то появилась новая лестница, инженерный короб, техническая зона, пристройка или изменение фасада.

Архивные планы, БТИ, старые проектные схемы и чертежи можно использовать как вводные. Но перед реконструкцией их лучше проверять, особенно если здание ремонтировалось, перестраивалось, использовалось разными арендаторами или дорабатывалось без обновления документации.

Для проектировщика это критично. Решение может быть рассчитано по старому плану, а на объекте окажется другая высота, другой проем, другой шаг колонн, другая толщина стены или измененная фасадная плоскость. В результате появляются переделки, задержки и конфликт между проектом и реальным объектом.

Когда нужны обмеры перед реконструкцией

Обмеры нужны почти всегда, когда работа связана с существующим зданием и будущими изменениями: реконструкцией, перепланировкой, капитальным ремонтом, приспособлением здания под новую функцию, фасадными работами, надстройкой, пристройкой или устройством новых входных групп.

Они также нужны, когда объект передают архитектору, проектировщику, дизайнеру, подрядчику или техническому заказчику. Всем участникам нужна единая фактическая основа: где находятся стены, проемы, лестницы, фасады, отметки, конструктивные элементы и зоны, влияющие на будущие решения.

Какие зоны нужно обмерять

Состав зон зависит от задачи реконструкции. Не всегда нужно обмерять все здание полностью. Иногда достаточно отдельных помещений, фасада, входной группы, технической зоны или части этажа. Но если проект затрагивает несколько разделов, границы работ лучше определить заранее.

Обычно перед реконструкцией могут потребоваться планы помещений, высоты, отметки, положение несущих и ограждающих элементов, проемы, лестницы, шахты, колонны, перекрытия, фасадные плоскости, кровля, подвалы, чердаки и инженерные участки.

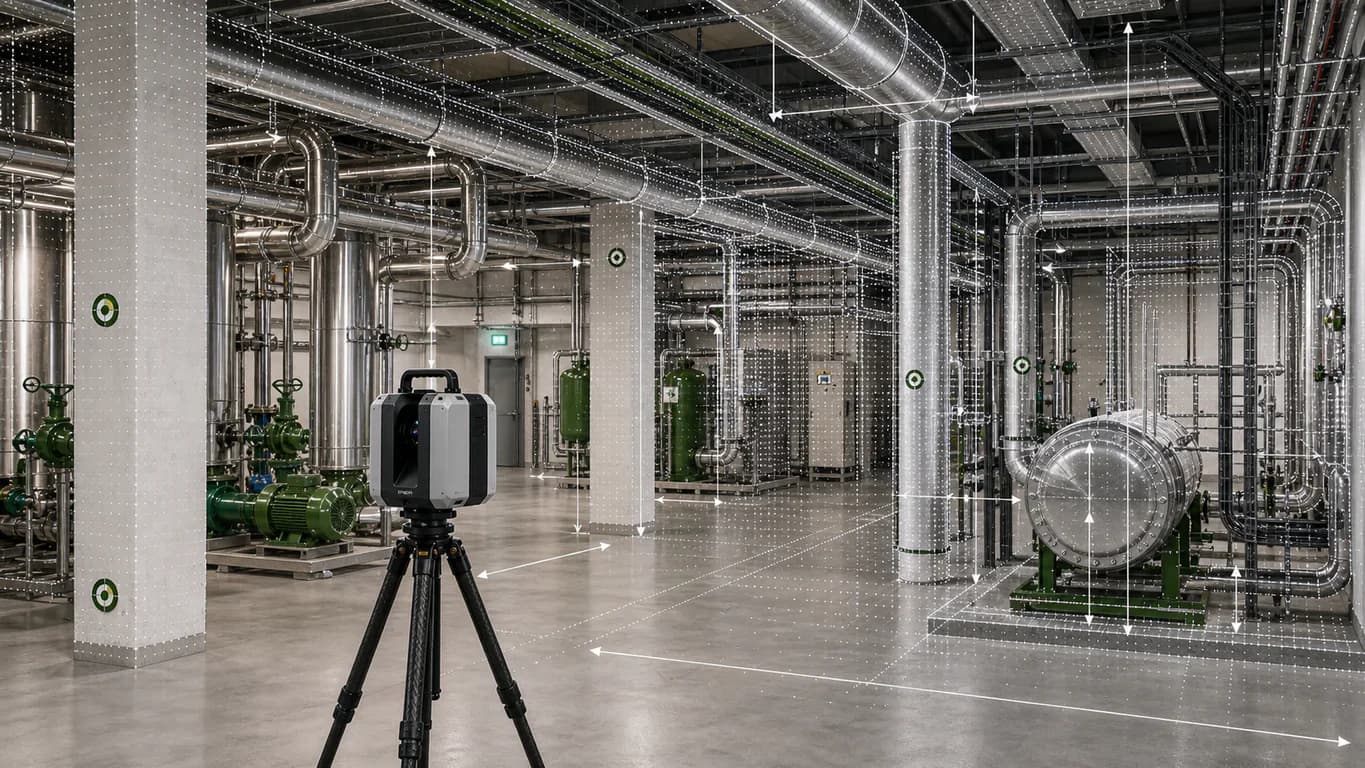

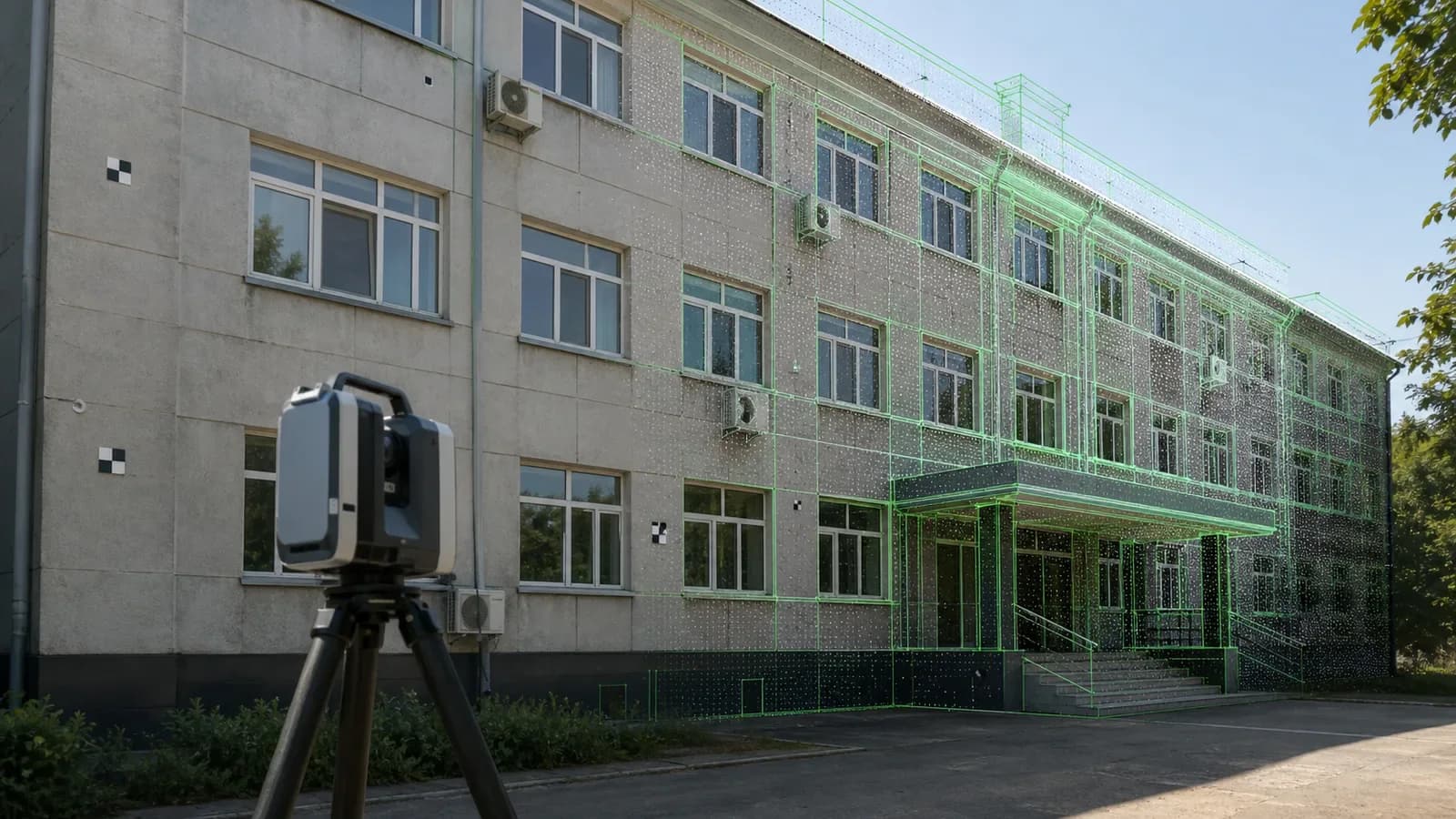

Если реконструкция связана с фасадом, важны отметки, проемы, карнизы, выступы, плоскости, откосы, элементы облицовки и отклонения. Если объект промышленный, нужно учитывать оборудование, трубопроводы, кабельные трассы, металлоконструкции, площадки обслуживания и зоны монтажа.

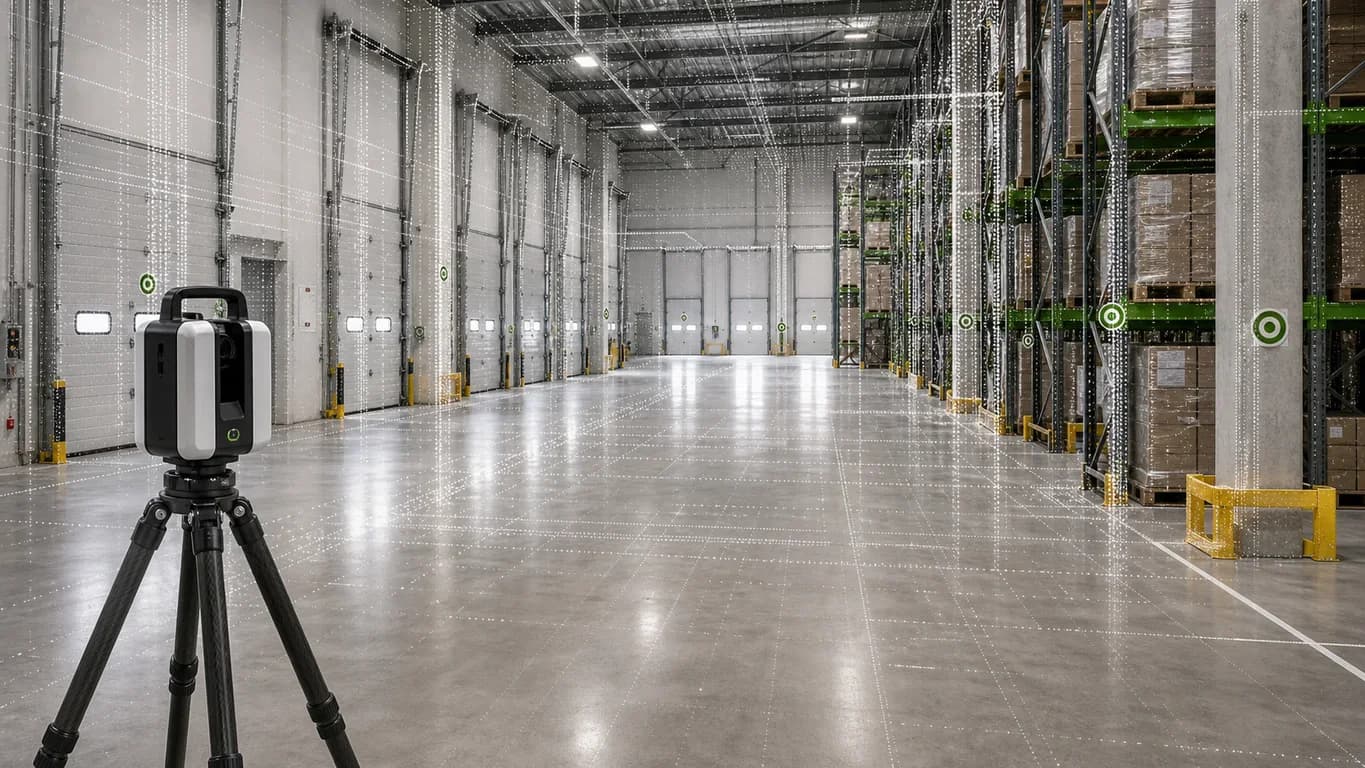

Для загородного дома, склада или производственного цеха лучше сразу выбирать профильную страницу услуги: там точнее описаны типовые зоны, материалы и ограничения именно такого объекта.

Когда достаточно ручных обмеров

Ручные обмеры могут подойти для небольшого помещения, простой планировки или предварительной оценки. Например, если нужно измерить одну комнату, небольшой офис, простое помещение без сложных фасадов, высотных зон и большого количества инженерных элементов.

Такой подход уместен, когда результат нужен быстро и не требуется облако точек, подробные фасады, разрезы, сложная модель или точная фиксация большого количества элементов.

Ограничение ручных обмеров - зависимость от доступности точек, сложности объекта и внимательности исполнителя. Чем больше помещений, высот, перепадов, ниш, инженерных элементов и нестандартной геометрии, тем выше риск пропусков.

Когда лучше использовать лазерное 3D-сканирование

Лазерное 3D-сканирование лучше использовать, когда здание сложное, много помещений, есть фасады, высотные зоны, технические помещения, перепады, нестандартная геометрия или требуется высокая полнота фиксации.

Сканирование полезно, когда нужно передать проектировщику облако точек, подготовить DWG/PDF-чертежи, получить фасады, разрезы, развертки или создать 3D/CAD-модель по фактическим данным.

После выезда можно возвращаться к данным, измерять элементы, уточнять габариты и использовать облако точек как цифровую фактическую основу. Это особенно важно для зданий с историей, частных домов с пристройками, административных корпусов, складов, фасадов после доработок и промышленных объектов.

Что получает заказчик после обмеров

Состав материалов зависит от задачи. После обмеров здания заказчик может получить облако точек, 360-панорамы, фотофиксацию, планы помещений, фасады, разрезы, развертки, DWG/DXF-файлы, PDF-чертежи, 3D/CAD-модель по отдельному ТЗ или архив исходных данных.

Если проектировщику нужны измеримые фактические данные, обычно передают облако точек и панорамы. Если нужны рабочие 2D-материалы, отдельно готовят обмерные чертежи: планы, фасады, разрезы и развертки.

Если нужна объемная геометрия, по облаку точек можно подготовить 3D/CAD-модель. Если команда работает в BIM, Revit, IFC или LOD, это уже отдельная BIM-задача, которую нужно описывать в техническом задании.

Форматы данных

Форматы лучше согласовать до начала работ. E57 часто используют для универсальной передачи облака точек. LAS/LAZ подходят для облаков точек и больших массивов данных. RCP/RCS удобны для Autodesk-среды. DWG/DXF нужны для CAD-чертежей. PDF подходит для просмотра, печати и согласования. ZIP используют для передачи архива материалов.

RVT и IFC указывают только тогда, когда отдельно согласована BIM-модель. Если проектировщик работает в Revit, это нужно обсудить заранее. Если ему достаточно DWG/PDF и облака точек, полноценный BIM может быть лишним.

Лучше уточнить форматы у того, кто будет работать с материалами: архитектора, проектировщика, дизайнера, инженера или подрядчика. Иначе можно получить корректные данные, которые неудобно использовать.

Точность, сроки и ограничения

Точность и сроки зависят от типа здания, площади, количества помещений, доступности зон, сложности фасада, высотности, количества сканов, требований к чертежам, необходимости модели, форматов и состава материалов.

На результат влияет доступ. Если помещения закрыты, фасад перекрыт лесами, внутри стоит мебель, оборудование или складирование, часть элементов может быть недоступна для фиксации. Если инженерные системы закрыты отделкой, их нельзя достоверно определить только по видимой геометрии.

Сроки состоят не только из выезда. После съемки требуется регистрация и обработка облаков точек, подготовка чертежей, проверка материалов, экспорт форматов и сборка результата. Если нужны модель или фасадные материалы, это увеличивает камеральную работу.

Что не входит автоматически

Обмеры здания не равны проекту реконструкции. Они дают фактическую основу, но не заменяют архитектурный проект, рабочую документацию, инженерные расчеты или проектные решения.

Обмеры не равны техническому обследованию. Они фиксируют геометрию, но не дают инженерное заключение о состоянии конструкций, несущей способности, дефектах или безопасности здания.

Облако точек не равно чертежам. Чертежи DWG/PDF готовятся отдельно по данным съемки. 3D/CAD-модель не равна BIM. BIM-модель, Revit, IFC, LOD, атрибутика и BIM-координация согласуются отдельно.

Пример из практики

Перед реконструкцией административного здания у заказчика были старые планы. По документам планировка выглядела понятной, но на объекте часть помещений была перепланирована, появились новые перегородки, изменились проемы, на фасаде добавились инженерные элементы, а часть технических зон не совпадала со схемами.

Если бы проектировщик начал работу только по старым планам, часть решений пришлось бы переделывать после выхода на объект. Поэтому перед проектированием выполнили лазерное 3D-сканирование здания, подготовили облако точек, 360-панорамы, DWG/PDF-планы и фасадные материалы.

Проектировщик получил актуальную основу, заказчик - понятный состав материалов, а подрядчики - данные для обсуждения будущих решений. Главный риск был снят: проект больше не опирался на устаревшие схемы.

Частые ошибки при обмерах перед реконструкцией

Что прислать для расчета

Для предварительной оценки достаточно базовых вводных: адрес или регион, тип здания, примерная площадь, этажность, старые планы, фотографии, видео, описание задачи и список зон, которые нужно обмерить.

Если реконструкция затрагивает фасад, приложите фото фасадов и укажите, какие стороны здания важны. Если объект промышленный, опишите оборудование, инженерные зоны и режим доступа.

Связанные услуги ForwardGeo

Если нужна фактическая основа именно перед реконструкцией, смотрите обмеры здания перед реконструкцией. Для общей съемки здания подойдет лазерное 3D-сканирование зданий и помещений.

Если нужны планы, фасады, разрезы или развертки по фактическим данным, смотрите обмерные чертежи DWG/PDF.

Если реконструкция связана с фасадами, облицовкой или проверкой геометрии, нужна фасадная съемка. Для дальнейшей работы с облаком точек пригодятся обработка и регистрация облаков и 3D/CAD-моделирование.

Если объект промышленный, смотрите лазерное сканирование промышленных объектов. А для понимания состава результата полезны статьи про обмерные чертежи, облако точек и Scan-to-BIM.

FAQ

Зачем нужны обмеры здания перед реконструкцией?

Чтобы получить актуальное фактическое состояние здания и передать проектировщику основу для дальнейшей работы. Это снижает риск проектирования по устаревшим или неточным планам.

Можно ли использовать старые планы?

Можно использовать их как исходную информацию, но перед реконструкцией их лучше проверить. Старые планы часто не отражают перепланировки, пристройки, изменения фасада и инженерные доработки.

Когда нужно лазерное 3D-сканирование?

Когда здание сложное, много помещений, есть фасады, высотные зоны, перепады, технические помещения, инженерные участки или требуется полная фактическая основа для проектировщика.

Что получает заказчик после обмеров?

В зависимости от задачи: облако точек, 360-панорамы, фотофиксацию, DWG/DXF/PDF-чертежи, планы, фасады, разрезы, 3D/CAD-модель, рабочую зону проекта и архив материалов.

Нужно ли отдельно заказывать BIM/Revit/IFC?

Да. BIM-модель, Revit, IFC, LOD, LOI и атрибутика не входят автоматически. Их нужно согласовывать отдельным ТЗ.

Что прислать для расчета?

Адрес, фото, старые планы, примерную площадь, этажность, описание задачи, нужные зоны, желаемые материалы и информацию о том, кто будет пользоваться результатом.

Итог

Обмеры здания перед реконструкцией нужны не для галочки. Они помогают проектной команде работать с фактическим состоянием объекта, а не со старыми планами и догадками.

Для простого помещения может быть достаточно ручных обмеров. Для сложного здания, фасада, промышленного объекта или серьезной реконструкции лучше использовать лазерное 3D-сканирование, облако точек и подготовку DWG/PDF-чертежей или 3D/CAD-модели по задаче.

Главное - заранее согласовать не только съемку, но и результат: какие зоны входят, какие материалы нужны, в каких форматах их передать и кто будет использовать данные дальше.
