BIM-модель по облаку точек
Scan-to-BIM: BIM-модель здания по облаку точек
Подготовим BIM-модель существующего здания по данным 3D-сканирования: Revit/IFC, LOD/LOI, состав элементов, допущения и границы моделирования фиксируем до старта.
- 9+ летопыта и экспертизы
- BIM-модельрезультат
- облако точекоснова
- LOD/LOIдетализация
Когда нужен Scan-to-BIM
Scan-to-BIM нужен, когда проектной команде требуется не только облако точек или DWG/PDF, а объектная модель существующего здания для BIM-процесса, реконструкции, координации и дальнейшей работы в Revit/IFC.
Есть облако точек, нужна модель
Облако фиксирует фактическую геометрию, но команде нужна структурированная BIM-модель с элементами, уровнями и понятными границами.
Проект идет в BIM-среде
Архитекторы, инженеры или BIM-координаторы работают в Revit, IFC или openBIM-процессе и ждут модель существующего состояния.
Нужна модель здания перед реконструкцией
Фиксируем стены, перекрытия, проемы, лестницы, фасады, конструктив и инженерные зоны по согласованному составу.
Нужно совместить новое с существующим
BIM-модель помогает проверять привязки, габариты, уровни, пересечения и места будущих решений относительно фактического объекта.
Важны LOD, LOI и атрибуты
До старта согласуем детализацию геометрии, информационное наполнение, категории элементов, исключения и допущения.
Нужен формат под команду
Готовим результат под рабочий процесс: RVT, IFC, облако точек, виды, сечения или сопутствующие материалы по ТЗ.
Что вы получите
Состав Scan-to-BIM фиксируется до начала моделирования: какие зоны и элементы входят, какой уровень детализации нужен, что передается в RVT/IFC и где остаются ограничения исходных данных.
BIM-модель существующего здания
Модель по облаку точек с согласованными категориями элементов, уровнями, проемами, конструкциями и инженерными зонами.
Привязка модели к облаку
Ключевая геометрия сверяется с исходным облаком точек, а допущения, закрытые зоны и спорные места фиксируются отдельно.
Виды, сечения и планы по ТЗ
При необходимости готовим виды, планы, разрезы или PDF-материалы из модели как согласованный состав выдачи.
Файлы для BIM-команды
Передаем RVT, IFC, исходное или подготовленное облако точек и сопутствующий архив в согласованных форматах.
Пояснение по LOD/LOI
Фиксируем детализацию, информационное наполнение, исключения, допущения и работы, которые не входят в модель.
- RVT
- IFC
- RCP/RCS
- E57
Отдельная услуга, когда нужна именно BIM-модель
Не просто 3D-геометрия
Scan-to-BIM превращает фактические данные в объектную модель с элементами, структурой и согласованным информационным составом.
Связь с облаком точек
Модель создается по измеримому облаку, поэтому спорные зоны можно проверять относительно исходных данных.
Меньше разночтений
LOD, LOI, форматы, зоны и исключения фиксируются заранее, чтобы ожидания команды совпадали с результатом.
Контролируемые границы
Не смешиваем BIM-модель существующего состояния с проектированием, расчетами, экспертизой и рабочей документацией.
Основа для BIM-процесса
Модель можно использовать для реконструкции, координации разделов, обсуждения решений и дальнейшей работы проектной команды.
Как проходит Scan-to-BIM
- 1
Разбираем задачу
Уточняем объект, BIM-процесс команды, рабочее ПО, формат модели, зоны, LOD/LOI, сроки и ограничения.
- 2
Проверяем облако точек
Оцениваем регистрацию, плотность, видимость зон, координаты, шумы и пригодность данных для BIM-моделирования.
- 3
Согласуем BIM-состав
Фиксируем категории элементов, детализацию, атрибуты, исключения, допущения и состав сопутствующих материалов.
- 4

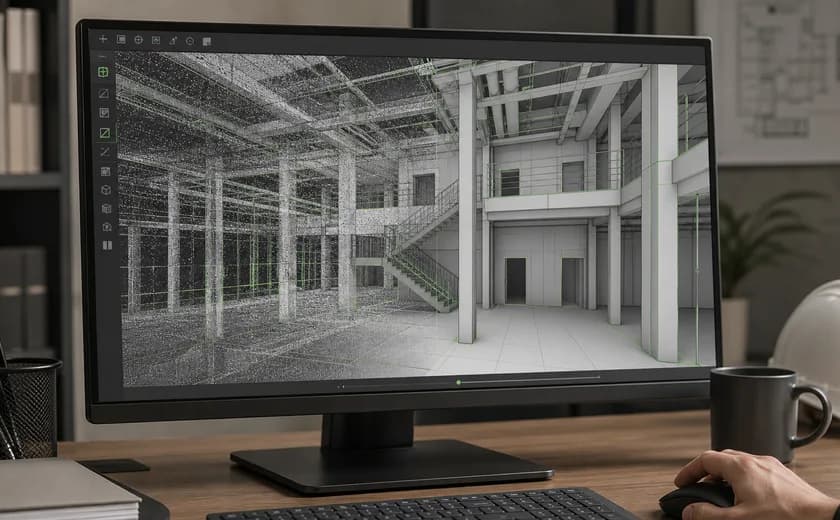

Моделируем существующее состояние
Создаем BIM-модель по фактическим данным и сверяем ключевую геометрию с облаком точек.
- 5
Проверяем модель
Контролируем структуру, уровни, основные привязки, видимость зон, соответствие ТЗ и готовность к передаче.
- 6
Передаем комплект
Отдаем модель, IFC или другие форматы, облако точек и пояснение по детализации, ограничениям и дальнейшему использованию.

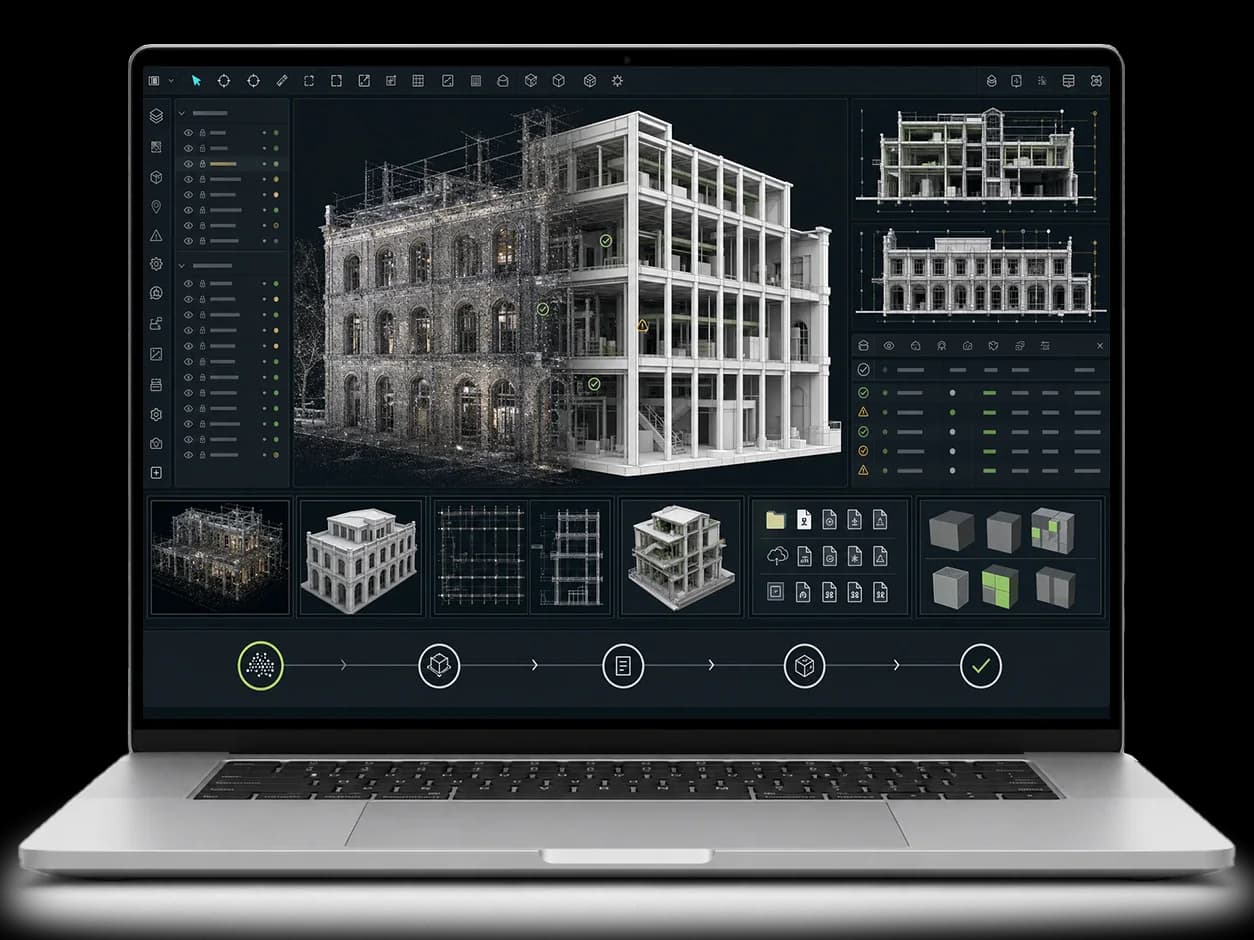

Форматы, LOD/LOI и границы Scan-to-BIM
Scan-to-BIM проектируется от будущего использования модели. До старта важно согласовать рабочее ПО, RVT/IFC, зоны моделирования, уровень детализации, информационное наполнение и то, что не входит в модель.
- Модель
- RVT/IFC
- Основа
- E57/RCP
- Детализация
- LOD/LOI
- Проверка пригодности облака точек до начала BIM-моделирования
- Согласованный LOD/LOI, категории элементов, зоны моделирования и список исключений
- Разделение модели существующего состояния, проектных решений, расчетов и рабочей документации
- Передача RVT, IFC, облака точек и сопутствующих материалов по согласованному ТЗ
Состав материалов
- BIM-модель существующего здания по облаку точек
- RVT, IFC или другой согласованный BIM/CAD-формат
- Исходное или подготовленное облако точек при необходимости
- Виды, планы, сечения и PDF только если они включены в состав работ
- Пояснение по LOD/LOI, атрибутам, закрытым зонам, допущениям и ограничениям
- Проектные решения, расчеты, коллизии, спецификации и рабочая документация не входят по умолчанию
От чего зависит стоимость Scan-to-BIM
Цена зависит от качества облака точек, площади, сложности здания, количества моделируемых элементов, LOD/LOI, требований к атрибутам, форматов RVT/IFC и сроков подготовки.
Качество облака точек
Площадь и сложность здания
Состав моделируемых элементов
LOD/LOI и атрибуты
RVT, IFC и доп. материалы
Сроки подготовки
Часто задаваемые вопросы
Коротко отвечаем на вопросы по точности, срокам, форматам, выезду и составу материалов.
Да, если облако подходит по плотности, регистрации, видимости зон и точности. Перед расчетом проверяем пример данных или описание съемки.
3D/CAD-модель может быть геометрической основой. Scan-to-BIM предполагает BIM-структуру, категории элементов, LOD/LOI, RVT/IFC и согласованное информационное наполнение.
Обычно обсуждаем RVT, IFC, исходное или подготовленное облако точек, а также PDF, планы, виды или сечения, если они включены в ТЗ.
Нет, не по умолчанию. Scan-to-BIM дает модель существующего состояния. Проектные решения, расчеты, рабочая документация и экспертиза согласуются отдельно.
Да, если они видны в исходных данных и включены в ТЗ. Уровень детализации, категории элементов и атрибуты инженерных систем нужно согласовать заранее.
Закрытые или невидимые зоны не моделируем как факт без оснований. Их можно исключить, показать упрощенно или отметить как допущение.
Облако точек или описание объекта, назначение модели, рабочее ПО, нужные форматы, зоны моделирования, LOD/LOI, атрибуты и сроки.
