LOD в Scan-to-BIM: какой уровень детализации выбрать

LOD в Scan-to-BIM нужен, чтобы заранее договориться, насколько подробно будет проработана BIM-модель по данным 3D-сканирования. Но высокий LOD нужен не всегда: хороший результат - это не самая подробная модель, а модель, которая достаточно точно решает конкретную задачу.

Если проекту нужны только фактические планы, фасады, разрезы или общий объемный анализ, высокий LOD может быть лишним. Если команда работает в BIM, координирует разделы или готовит реконструкцию сложного объекта, детализацию нужно согласовывать отдельно.

Главная ошибка - думать, что чем выше LOD, тем лучше. На практике лишняя детализация увеличивает сроки, стоимость, размер файлов и сложность проверки, но не всегда помогает проектировщику.

Коротко: как выбрать LOD

Выбирать нужно не цифру ради цифры, а достаточный уровень проработки под задачу: какие зоны моделируются, какие элементы входят, насколько подробно они нужны, какую информацию нужно добавить и в каком формате модель будет использоваться.

Если задача не требует BIM-процесса, достаточно облака точек, DWG/PDF-чертежей или 3D/CAD-модели. Если нужна BIM-модель, LOD и LOI лучше согласовать до сканирования и моделирования, а не после передачи файла.

Что такое LOD простыми словами

LOD помогает описать, насколько подробно будет проработана модель: какие элементы создаются по облаку точек и насколько детально они представлены. Это может быть простая модель основных стен и уровней или более подробная модель с проемами, лестницами, фасадными элементами и инженерными зонами.

Сам по себе LOD не заменяет техническое задание. Если в задаче написано только "LOD 300", заказчик и исполнитель все равно могут ожидать разный результат: кто-то ждет стены и проемы, кто-то инженерные системы, кто-то атрибутику и классификацию.

Правильный вопрос звучит так: какие элементы нужны в модели, для чего она будет использоваться и кто будет работать с ней дальше.

LOD не равен точности сканирования

Точность сканирования относится к исходным данным. Она зависит от оборудования, методики съемки, доступности зон, плотности облака точек, регистрации сканов и условий на объекте.

LOD относится к модели. Он показывает, насколько подробно фактические данные превращаются в элементы BIM-модели. Можно получить точное облако точек, но сделать по нему простую модель. И наоборот: высокий LOD не исправит закрытые зоны, плохой доступ или отсутствующую исходную информацию.

Если элемент не виден в облаке точек и не передан в исходных данных, его нельзя достоверно смоделировать как фактический. Подробная модель не должна создавать ложное ощущение полной достоверности.

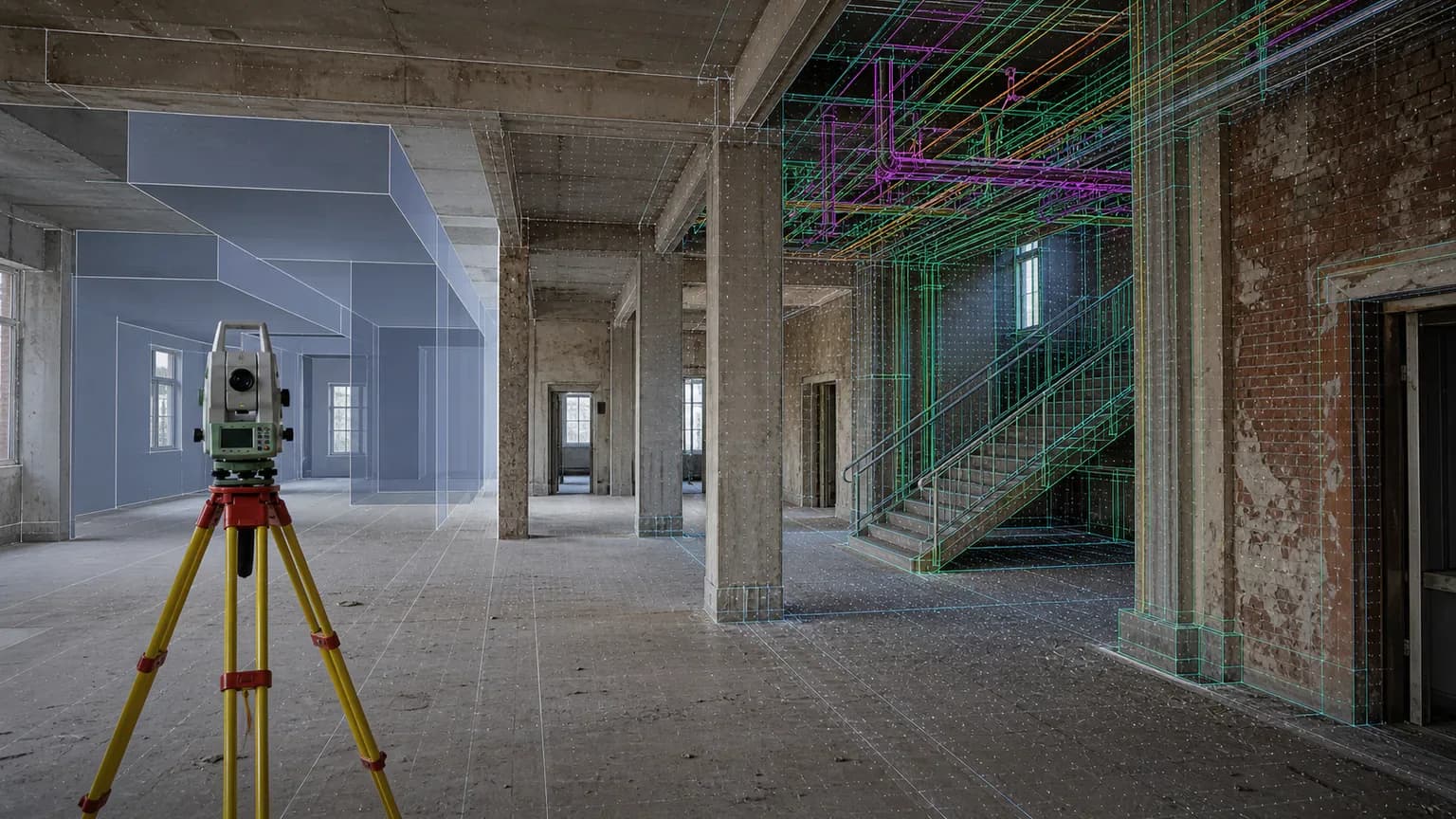

Когда нужен более высокий LOD

Более высокий LOD нужен, когда модель будет использоваться не просто для просмотра, а для принятия проектных решений: реконструкция здания, BIM-координация, работа с инженерными системами, сложные фасады, технические помещения, промышленные зоны или монтаж нового оборудования.

Даже в таких проектах высокий LOD часто нужен не для всего объекта. Рациональнее сделать базовую модель по основным зонам и детальнее проработать критичные участки: машинный зал, фасадный узел, инженерное помещение, зону монтажного риска.

Когда высокий LOD не нужен

Высокий LOD не нужен, если модель не будет использоваться в BIM-процессе. Для фиксации объекта достаточно облака точек. Для планов, фасадов и разрезов часто достаточно DWG/PDF-чертежей. Для объемного понимания без BIM-атрибутики может подойти 3D/CAD-модель.

Лишняя детализация может мешать: файл становится тяжелее, проверка занимает больше времени, проектировщикам сложнее ориентироваться, а часть смоделированных элементов вообще не используется в проекте.

Что получает заказчик

Состав результата зависит от задачи. После лазерного 3D-сканирования заказчик может получить облако точек, 360-панорамы, фотофиксацию, DWG/DXF/PDF-чертежи, 3D/CAD-модель, рабочую зону проекта и архив исходных материалов.

Если отдельно согласована BIM-модель, в состав материалов входит модель по согласованному LOD/LOI. Формат определяется заранее: Revit/RVT, IFC или другой формат, если он нужен проектной команде.

BIM-модель, Revit-файл, IFC, LOD 300/400/500, атрибутика, классификация, спецификации, рабочая документация и BIM-координация не появляются автоматически после сканирования. Это отдельные требования к техническому заданию.

Форматы данных

Для облаков точек обычно используются E57, LAS/LAZ, RCP/RCS. Для BIM-моделей - RVT/Revit и IFC, если это согласовано. Для чертежей и плоской документации применяются DWG/DXF и PDF.

Точность, сроки и ограничения

На сроки влияет не только площадь объекта. Важны сложность геометрии, доступность зон, плотность облака точек, количество элементов, требования к LOD и LOI, формат модели, атрибутика и количество итераций проверки.

Если часть помещений закрыта, оборудование перекрывает обзор, инженерные системы скрыты за отделкой или объект нельзя снять полностью, это влияет на модель. Скрытые элементы не определяются автоматически по облаку точек.

Иногда для качественного результата нужно подготовить объект: обеспечить доступ, убрать временные препятствия, согласовать время съемки, предоставить старые планы или проектную документацию и заранее назвать критичные зоны.

Что не входит автоматически

LOD не равен рабочей документации. Scan-to-BIM не равен проекту реконструкции. BIM-модель по облаку точек не включает инженерные расчеты, проектные решения, BIM-координацию, поиск коллизий, спецификации, ведомости оборудования или эксплуатационную модель, если это не согласовано отдельно.

LOD также не означает, что будет смоделирован каждый мелкий элемент. Декор, крепеж, кабельные детали, скрытые конструкции, временные элементы, мебель и оборудование включаются только при наличии задачи и исходных данных.

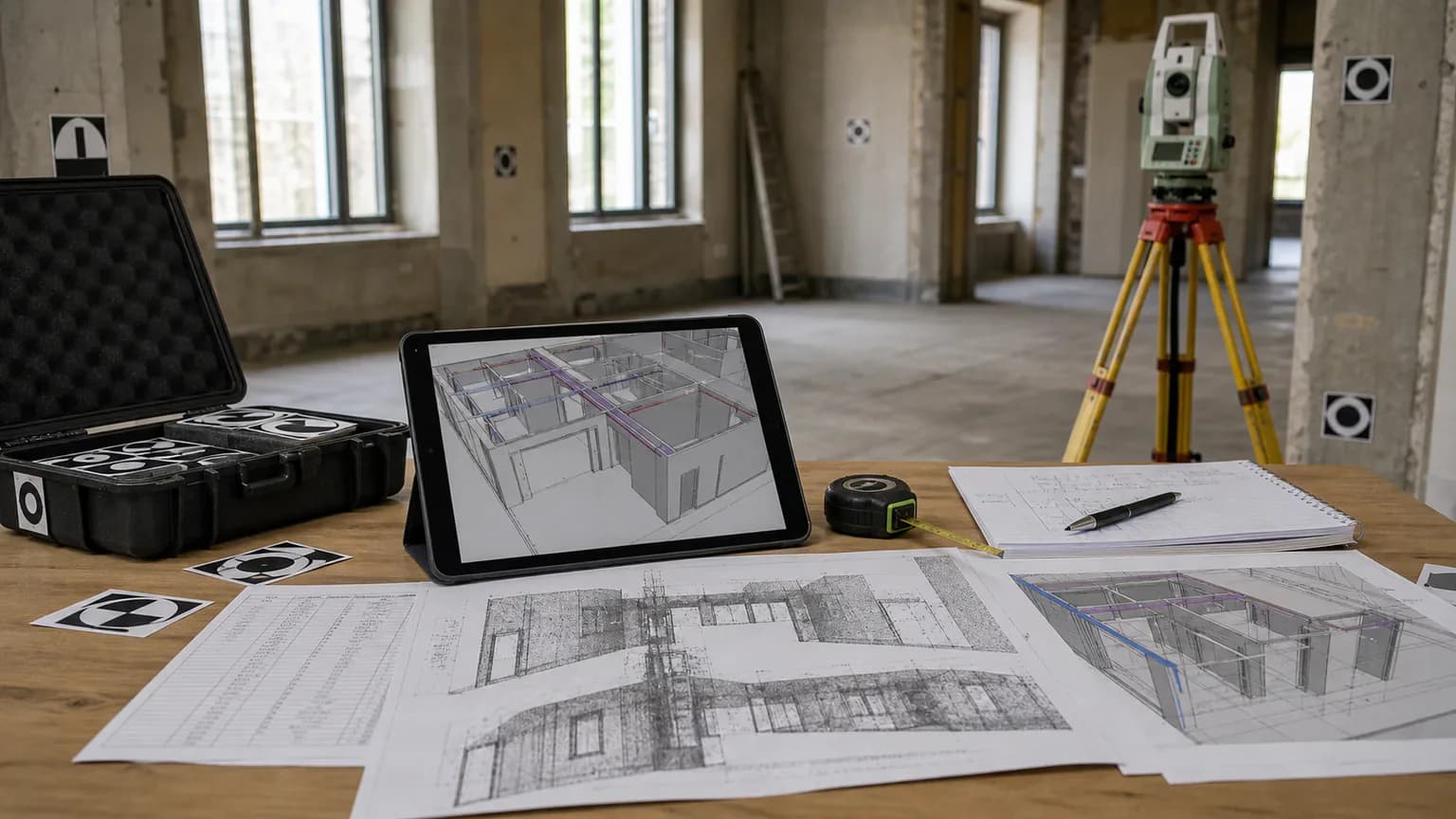

Как принять BIM-модель после Scan-to-BIM

Приемка модели должна идти не по принципу "файл открылся - значит все готово". Сначала проверяют зоны: все ли помещения, фасады, этажи или инженерные участки вошли в работу.

Затем проверяют состав элементов: стены, перекрытия, проемы, лестницы, фасадные элементы, инженерные зоны или оборудование, если они были в ТЗ. После этого сверяют формат, дополнительные материалы и допущения.

Полезно сверить модель с облаком точек. Не каждый элемент должен повторять шумы скана, но основные габариты, уровни, проемы и критичные зоны должны соответствовать фактическим данным в рамках согласованной задачи.

Пример из практики

На раннем этапе реконструкции проектировщику достаточно облака точек, 360-панорам и DWG/PDF-планов. Эти материалы помогают понять фактическую геометрию, проверить размеры, высоты, проемы и основные зоны.

Позже команда переходит к BIM-координации архитектуры и инженерных разделов. Тогда требуется модель с согласованной детализацией: основные стены, перекрытия, проемы, уровни, лестницы, конструктивные элементы и инженерные зоны в нужном формате.

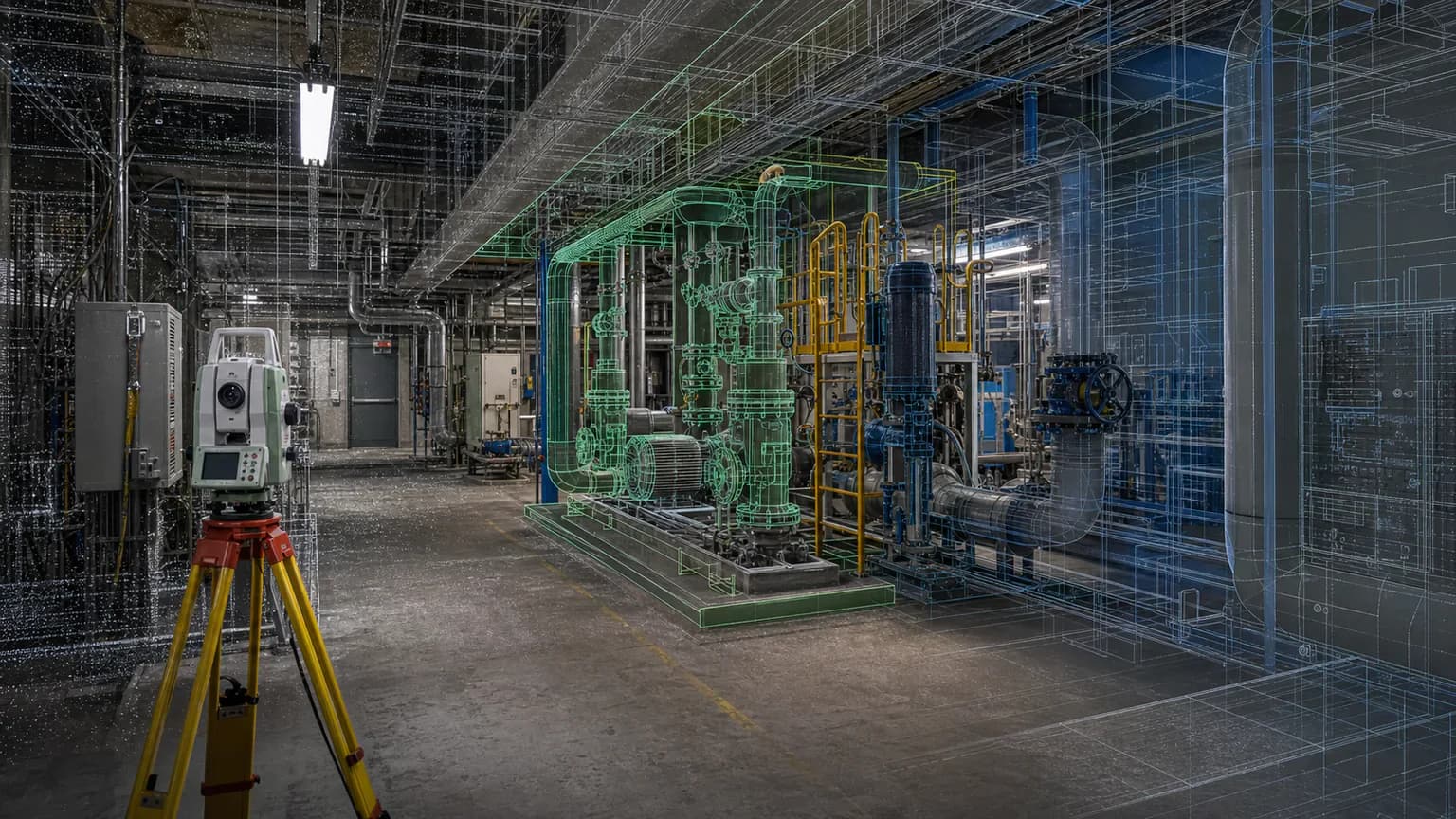

Для промышленной инженерной зоны подход другой: высокий LOD может быть нужен только в монтажной зоне нового оборудования, где важны габариты, проходы, высоты, трубопроводы и препятствия. Остальную часть объекта можно оставить менее подробной.

Частые ошибки заказчика

Первая ошибка - попросить "LOD 300", не описав состав модели. Цифра без зон, элементов, формата и назначения почти ничего не гарантирует.

Вторая ошибка - считать LOD точностью сканирования. Качество съемки и уровень моделирования нужно описывать отдельно.

Третья ошибка - требовать высокий LOD без необходимости. Так растут сроки и стоимость, а проектная команда может использовать только чертежи или отдельные виды.

Четвертая ошибка - не определить пользователя модели. Результат должен подходить тому, кто реально будет работать с ним в Revit, IFC, CAD или другой среде.

Связанные услуги ForwardGeo

Если нужен не только разбор LOD, а сама BIM-модель по облаку точек, используйте услугу Scan-to-BIM. В ней фиксируются зоны, LOD/LOI, RVT/IFC и состав элементов до начала моделирования.

Если нужно сначала получить фактические данные, начните с лазерного 3D-сканирования зданий и помещений. Если облако уже есть, его можно подготовить и зарегистрировать для дальнейшей работы.

Если BIM не нужен, часто подходят обмерные чертежи DWG/PDF или 3D/CAD-моделирование по облаку точек. Для общего понимания Scan-to-BIM смотрите отдельную статью.

FAQ

LOD - это точность сканирования?

Нет. Точность сканирования относится к исходным данным, а LOD - к уровню проработки модели. Это разные требования.

Всегда ли нужен LOD 300?

Нет. Для многих задач достаточно облака точек, DWG/PDF-чертежей или 3D/CAD-модели. LOD 300 или выше нужен только тогда, когда это действительно требуется проектной команде.

Чем LOD отличается от LOI?

LOD чаще связан с геометрической детализацией, а LOI - с информационным наполнением элементов: параметрами, свойствами, классификацией и другими данными.

Нужно ли моделировать весь объект с одинаковым LOD?

Нет. Часто достаточно базовой детализации по всему объекту и повышенной детализации только в критичных зонах: инженерных помещениях, фасадных узлах, монтажных участках или местах координации.

Можно ли обойтись без BIM-модели?

Да. Если команда не работает в BIM-процессе, может быть достаточно облака точек, 360-панорам, DWG/PDF-чертежей или 3D/CAD-модели по отдельному ТЗ.

Что прислать для расчета?

Описание объекта, площадь, фото или планы, задачу проектировщика, нужные зоны, формат модели, желаемую детализацию, сроки и понимание того, кто будет пользоваться результатом.

Итог

LOD в Scan-to-BIM нужен не для выбора самого высокого уровня детализации. Он нужен, чтобы заранее договориться о достаточной проработке модели под конкретную задачу.

Правильный LOD экономит время и бюджет: модель получается достаточно подробной для проектной команды, но не перегруженной лишними элементами.
