Проектировщику после 3D-сканирования не всегда нужен самый сложный результат. Иногда достаточно облака точек, иногда нужны DWG/PDF, иногда помогает 3D/CAD-модель, а BIM, Revit, IFC и LOD стоит согласовывать только как отдельную задачу.
Главная ошибка - выбирать формат по привычке или по красивому названию. Правильнее начать с будущей работы: кто откроет данные, в какой программе, что будет проектироваться, какие зоны критичны и нужен ли результат для измерений, чертежей, объемной проверки или BIM-процесса.
Сканер фиксирует видимую геометрию существующего объекта. DWG/PDF готовятся отдельно, 3D/CAD-модель не равна BIM, а BIM/Revit/IFC/LOD согласуются отдельной задачей. Такой подход звучит осторожно, зато экономит бюджет и снижает риск переделок.
Коротко: что выбрать под задачу
Если упростить, выбор результата зависит от того, что проектировщик будет делать на следующем шаге. Для проверки факта нужен один состав материалов, для 2D-проектирования - другой, для объемной работы - третий, а для BIM-процесса требуется отдельное техническое задание.
Какой результат выбрать проектировщику
| Задача проектировщика | Достаточный результат | Что важно уточнить |
|---|---|---|
| Измерять объект и проверять фактические размеры | Облако точек, панорамы, фото и короткое пояснение. | Формат, координаты, зоны, первый открываемый файл. |
| Готовить планы, фасады, разрезы или схемы | DWG/PDF по согласованному составу видов. | Какие листы нужны, масштаб, отметки и границы работ. |
| Проверять объект в объеме | 3D/CAD-модель по облаку точек. | Детализацию, элементы, формат и ограничения видимости. |
| Работать в BIM-процессе | Scan-to-BIM по отдельному ТЗ. | Revit/IFC, LOD, состав элементов, атрибутику и правила моделирования. |
Измерять объект и проверять фактические размеры
- Достаточный результат
- Облако точек, панорамы, фото и короткое пояснение.
- Что важно уточнить
- Формат, координаты, зоны, первый открываемый файл.
Готовить планы, фасады, разрезы или схемы
- Достаточный результат
- DWG/PDF по согласованному составу видов.
- Что важно уточнить
- Какие листы нужны, масштаб, отметки и границы работ.
Проверять объект в объеме
- Достаточный результат
- 3D/CAD-модель по облаку точек.
- Что важно уточнить
- Детализацию, элементы, формат и ограничения видимости.
Работать в BIM-процессе
- Достаточный результат
- Scan-to-BIM по отдельному ТЗ.
- Что важно уточнить
- Revit/IFC, LOD, состав элементов, атрибутику и правила моделирования.
Сначала спросите не формат, а сценарий работы
Один и тот же объект можно передать несколькими способами. Архитектору для реконструкции может хватить планов и фасадов, инженеру в действующей технической зоне нужна объемная проверка проходов, а BIM-команде потребуется согласованная объектная модель.
Если материалы будут использовать несколько участников, полезно заранее решить, как передать материалы 3D-сканирования проектировщику: где рабочие файлы, где просмотр, где старые планы, где пояснение и кто отвечает на вопросы.
На раннем этапе также стоит сверить, что получает заказчик после 3D-сканирования: облако, панорамы, DWG/PDF, модель, отчет или архив материалов не являются одним и тем же результатом.

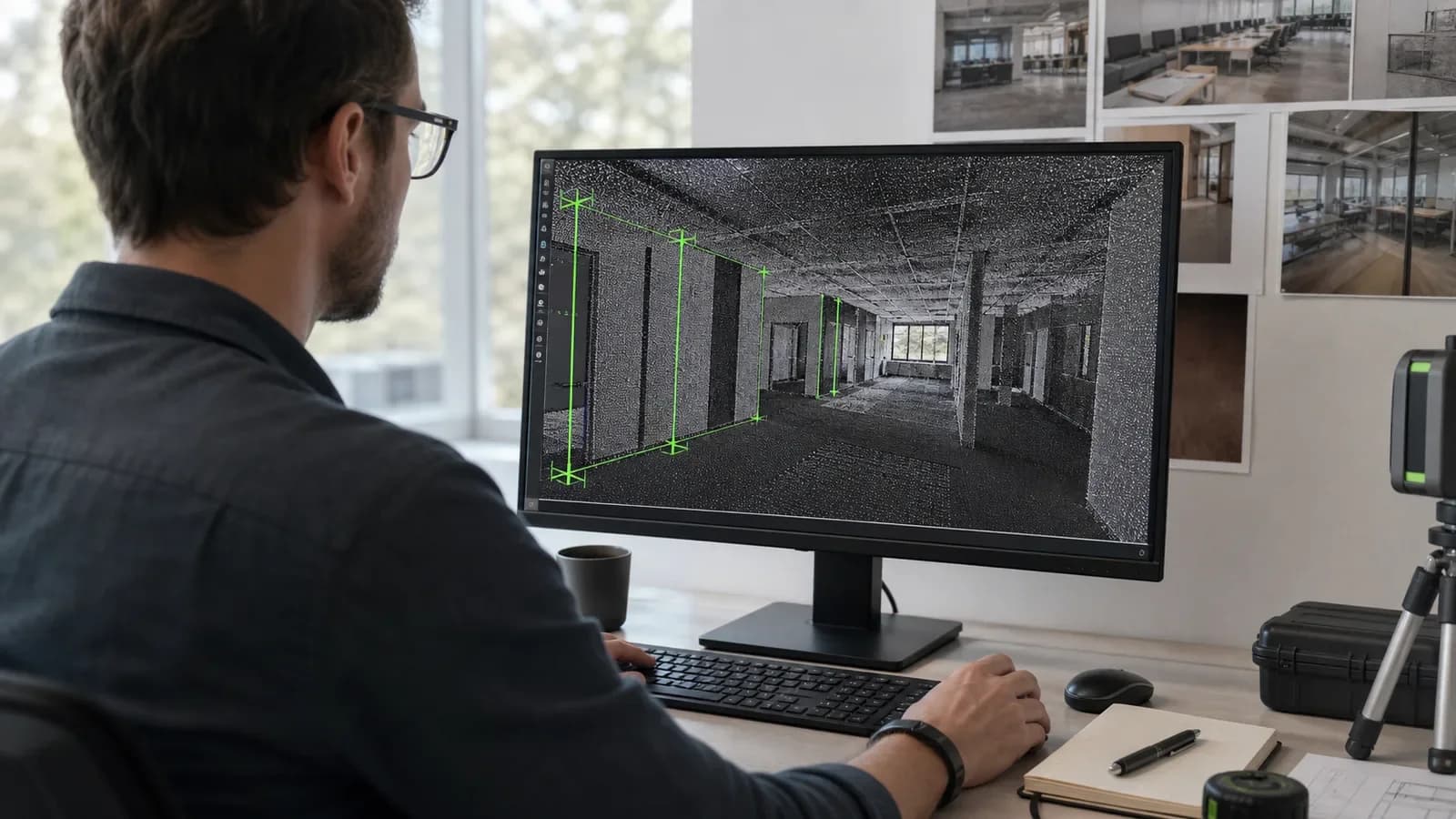

Облако точек: когда его достаточно
Облако точек подходит, когда проектировщик умеет работать с такими данными и хочет самостоятельно измерять фактическую геометрию, снимать сечения, проверять размеры, видеть сложные зоны и возвращаться к объекту без повторного выезда.
Но облако должно быть подготовлено к работе. Обработка и регистрация облаков точек включают сшивку, очистку, проверку, разделение по зонам и экспорт в нужный формат, если это согласовано заранее.
Форматы облака точек лучше обсудить до начала обработки: E57 удобен для обмена, RCP/RCS - для Autodesk-среды, LAS/LAZ - для больших LiDAR-данных и территорий. Для Autodesk-команд полезно отдельно проверить облако точек в AutoCAD, Revit и Navisworks.
DWG/PDF: когда нужны чертежи
DWG/PDF нужны, если проектировщику, заказчику или подрядчику нужен понятный 2D-результат: планы, фасады, разрезы, отметки, развертки, схемы помещений или материалы для обсуждения без тяжелого облака.
Обмерные чертежи DWG/PDF особенно полезны для помещений, зданий, фасадов и реконструкции, где нужно быстро включить данные в CAD-процесс. При этом они не заменяют проект, рабочую документацию, расчеты или согласования.
Когда DWG/PDF лучше облака
| Ситуация | Почему помогает | Что согласовать |
|---|---|---|
| Ремонт или реконструкция помещения | Проектировщик работает с планами и размерами. | Планы, разрезы, отметки, проемы. |
| Фасадные решения | Нужны плоскости, отметки и характерные развертки. | Границы фасада, элементы, уровень детализации. |
| Передача подрядчику | PDF проще открыть и обсудить без CAD-программы. | Состав листов и кто будет проверять результат. |
| Работа нескольких участников | DWG нужен для редактирования, PDF - для просмотра. | Версию DWG, единицы, слои и структуру файлов. |
Ремонт или реконструкция помещения
- Почему помогает
- Проектировщик работает с планами и размерами.
- Что согласовать
- Планы, разрезы, отметки, проемы.
Фасадные решения
- Почему помогает
- Нужны плоскости, отметки и характерные развертки.
- Что согласовать
- Границы фасада, элементы, уровень детализации.
Передача подрядчику
- Почему помогает
- PDF проще открыть и обсудить без CAD-программы.
- Что согласовать
- Состав листов и кто будет проверять результат.
Работа нескольких участников
- Почему помогает
- DWG нужен для редактирования, PDF - для просмотра.
- Что согласовать
- Версию DWG, единицы, слои и структуру файлов.

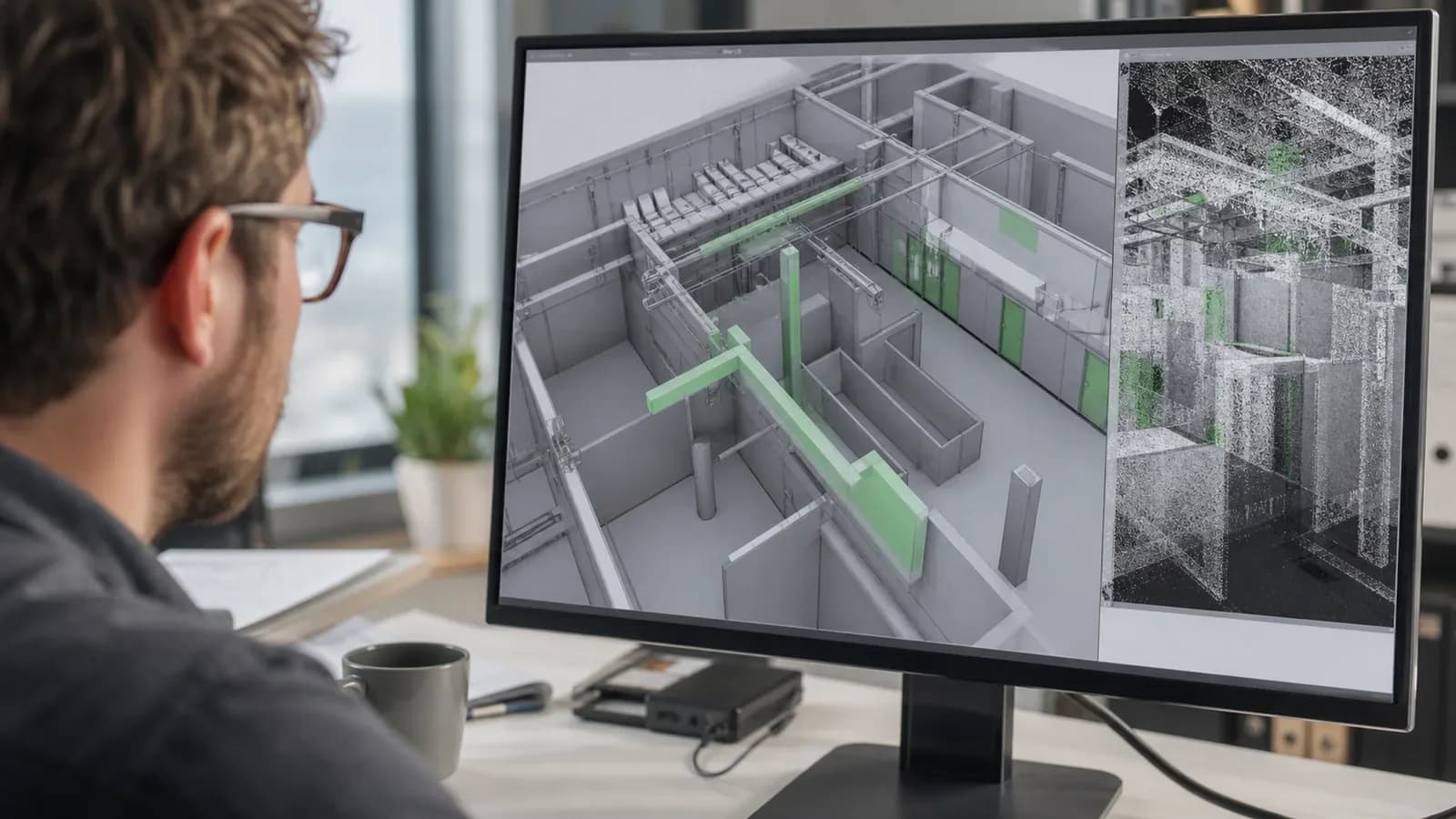

3D/CAD-модель: когда нужен объем
3D/CAD-модель полезна, когда 2D-чертежей мало: нужно увидеть объем, проверить габариты, фасадную геометрию, инженерные трассы, проходы, оборудование, лестницы, сложные потолки или соседние элементы.
3D/CAD-модель по облаку точек описывает геометрию существующего состояния, но не становится BIM автоматически. Если нужны параметры, объектная структура, Revit, IFC или LOD, это нужно согласовать отдельно.
Подробный разбор сценариев есть в статье про 3D-модель по облаку точек: там отдельно показано, когда модель оправдана, а когда достаточно DWG/PDF.
Чертежи, 3D/CAD и BIM: разница
| Результат | Что дает | Где граница |
|---|---|---|
| DWG/PDF | 2D-виды: планы, фасады, разрезы, отметки. | Не описывает весь объект в объеме. |
| 3D/CAD-модель | Геометрию и взаимное положение элементов. | Не равна BIM без объектной структуры и правил. |
| BIM-модель | Элементы модели, структуру и согласованную информацию. | Не появляется автоматически после сканирования. |
| Облако точек | Фактическую измеримую основу. | Требует ПО и навыка работы с облаками. |
DWG/PDF
- Что дает
- 2D-виды: планы, фасады, разрезы, отметки.
- Где граница
- Не описывает весь объект в объеме.
3D/CAD-модель
- Что дает
- Геометрию и взаимное положение элементов.
- Где граница
- Не равна BIM без объектной структуры и правил.
BIM-модель
- Что дает
- Элементы модели, структуру и согласованную информацию.
- Где граница
- Не появляется автоматически после сканирования.
Облако точек
- Что дает
- Фактическую измеримую основу.
- Где граница
- Требует ПО и навыка работы с облаками.
BIM, Revit, IFC и LOD: когда это отдельная задача
BIM нужен не потому, что он звучит современно, а потому, что команда действительно работает в BIM-процессе. Если дальше нужен Revit, IFC, координация разделов, объектная структура или согласованный LOD, лучше сразу оформить это как Scan-to-BIM.
Важно различать облако, модель и BIM. В статье что такое Scan-to-BIM подробно разобрано, почему сканирование дает фактические данные, а BIM-модель создается отдельным этапом.
Если команда просит LOD, не стоит угадывать цифру. Сначала нужно понять зоны, элементы, детализацию и информацию. Для этого есть отдельный материал про LOD в Scan-to-BIM.
Как собрать достаточный состав материалов
Практичный состав начинается с лазерного 3D-сканирования зданий и помещений, если объект сложный, старые планы вызывают сомнения или проектировщику нужна проверяемая фактическая основа.
Затем результат подбирают по задаче: исходное облако для измерений, DWG/PDF для 2D-работы, 3D/CAD для объемной геометрии, Scan-to-BIM для BIM-процесса. Если часть помещений закрыта, подготовку объекта к лазерному 3D-сканированию лучше сделать до выезда.
Минимальные вводные для выбора результата
| Что уточнить | Зачем это нужно | Пример ответа |
|---|---|---|
| Будущая задача | Определяет, нужен ли 2D, объем или BIM. | Реконструкция офиса, фасад, оборудование, ремонт. |
| Рабочая программа | Влияет на форматы и структуру файлов. | AutoCAD, Revit, Navisworks, nanoCAD, другое ПО. |
| Критичные зоны | Помогает не моделировать и не чертить лишнее. | Только этаж, фасад, техпомещение, проемы. |
| Пользователи | Разделяет рабочие файлы и материалы для просмотра. | Проектировщик, собственник, подрядчик, эксплуатация. |
| Ограничения доступа | Показывает, где результат может быть неполным. | Закрытые помещения, складирование, режим объекта. |
Будущая задача
- Зачем это нужно
- Определяет, нужен ли 2D, объем или BIM.
- Пример ответа
- Реконструкция офиса, фасад, оборудование, ремонт.
Рабочая программа
- Зачем это нужно
- Влияет на форматы и структуру файлов.
- Пример ответа
- AutoCAD, Revit, Navisworks, nanoCAD, другое ПО.
Критичные зоны
- Зачем это нужно
- Помогает не моделировать и не чертить лишнее.
- Пример ответа
- Только этаж, фасад, техпомещение, проемы.
Пользователи
- Зачем это нужно
- Разделяет рабочие файлы и материалы для просмотра.
- Пример ответа
- Проектировщик, собственник, подрядчик, эксплуатация.
Ограничения доступа
- Зачем это нужно
- Показывает, где результат может быть неполным.
- Пример ответа
- Закрытые помещения, складирование, режим объекта.
Частые ошибки
Первая ошибка - просить все сразу. Облако, DWG/PDF, 3D/CAD-модель и BIM могут быть полезны, но не всегда нужны одновременно. Лишний результат увеличивает сроки и стоимость, если его никто не использует.
Вторая ошибка - ждать чертежи или BIM автоматически. Сканер фиксирует видимую геометрию, а чертежи, модель и BIM создаются отдельными этапами с отдельными требованиями.
Третья ошибка - не спросить проектировщика о программе. Неподходящий формат может открыть только исполнитель, а не та команда, которая должна работать с данными дальше.
Четвертая ошибка - не обсудить закрытые зоны. Если помещение, потолок или инженерная зона не попали в съемку, никакой формат не восстановит то, что не было видно или доступно.
Вопросы и ответы
Можно ли передать проектировщику только облако точек?
Можно, если проектировщик сам умеет работать с облаками, заранее подтвердил формат и понимает ограничения. Если данных будут касаться заказчик, подрядчик или смежники без такого ПО, рядом обычно нужны DWG/PDF, панорамы или пояснение по архиву материалов.
Когда достаточно DWG/PDF?
DWG/PDF обычно достаточно для планов, фасадов, разрезов, отметок и передачи понятной 2D-основы. Но такие чертежи готовятся отдельно: облако точек не превращается в DWG или PDF автоматически.
3D/CAD-модель - это BIM?
Нет. 3D/CAD-модель может описывать геометрию существующего объекта, но 3D/CAD-модель не равна BIM. BIM/Revit/IFC/LOD согласуются отдельной задачей: с составом элементов, детализацией, форматом и требованиями к информации.
Когда действительно нужен BIM?
BIM нужен, если команда работает в BIM-процессе, требует Revit или IFC, будет координировать разделы, передавать модель между участниками или использовать объектную структуру существующего состояния.
Какой формат облака точек выбрать?
Формат зависит от рабочей среды. Для обмена часто выбирают E57, для Autodesk-среды - RCP/RCS, для территорий и LiDAR-данных - LAS/LAZ. Лучше согласовать формат с проектировщиком до обработки.
Можно ли после сканирования заказать другой результат?
Часто можно, если исходные данные сняты достаточно полно. Но если нужные зоны были закрыты, не согласована точность или не сняты важные элементы, может понадобиться повторный выезд или уточнение состава материалов.
Что прислать для предварительной оценки?
Адрес или регион, тип объекта, фото или видео, старые планы, список зон, будущую задачу проектировщика, рабочую программу, нужные форматы, сроки и ограничения доступа.
Сканирование включает проект или рабочую документацию?
Нет. Сканер фиксирует видимую геометрию, а проект, рабочая документация, инженерные расчеты, согласования, экспертиза и BIM-координация выполняются только как отдельные договоренности, если они вообще нужны.
Итог
Лучший результат для проектировщика - не самый большой архив, а достаточный состав материалов под будущую работу. Для измерений может хватить облака точек, для 2D-проектирования нужны DWG/PDF, для объемной проверки подходит 3D/CAD-модель, а BIM/Revit/IFC/LOD стоит согласовывать отдельной задачей.
Если начать с цели, программы, зон и пользователей, 3D-сканирование становится не набором файлов, а понятной фактической основой для проектной команды.
