Облако точек в AutoCAD, Revit и Navisworks: что передать проектировщику

Если проектировщик работает в AutoCAD, Revit или Navisworks, ему обычно нужно не «любое облако точек», а подготовленный состав материалов: RCP/RCS для Autodesk-среды, понятная структура папок, координаты, точка вставки и пояснение, что делать с данными дальше.

Одна и та же съемка может быть полезной или неудобной в зависимости от того, как ее передали. Проектировщик может открыть облако как подложку в AutoCAD, связать его с моделью Revit, проверить сводную модель в Navisworks или попросить другой формат для архива.

Эта статья не повторяет сравнение E57, RCP/RCS и LAS/LAZ. Там фокус на выборе формата облака точек, а здесь - на передаче данных конкретной Autodesk-команде: что уточнить, что положить в архив и какие ожидания не закладывать автоматически.

Коротко: что передать для AutoCAD, Revit и Navisworks

Базовый ориентир: для Autodesk-среды чаще всего готовят RCP/RCS, а вместе с ними передают E57 как нейтральный исходник или архив, если это нужно проекту. Но сам формат не решает все: важны координаты, единицы измерения, структура папок, зоны съемки и цель работы.

Почему сначала нужно спросить программу и версию

Фраза «работаем в Autodesk» слишком широкая. AutoCAD, Revit и Navisworks используют облако точек по-разному: для подложки, моделирования, координации, проверки габаритов или сопоставления с проектными материалами.

Поэтому до экспорта нужно уточнить программу, версию, цель работы, систему координат, нужные зоны, требования к цвету и интенсивности, а также кто будет первым открывать данные после передачи.

Если задача пока не сформулирована, полезно начать с общего материала о том, как открыть и передать облако точек: он помогает разделить просмотр, рабочие файлы, архив и материалы для разных участников.

RCP/RCS: структура важнее одного файла

В Autodesk-среде часто используют RCP и RCS. По смыслу RCP - это проект облака точек, который может ссылаться на связанные RCS-данные. Поэтому при передаче нельзя выдернуть один файл из папки и считать задачу закрытой.

Правильнее передавать подготовленную структуру целиком: основной файл, связанные папки, нейтральный исходник при необходимости, пояснение по зонам и короткое описание, какой файл открывать первым.

Если облако было зарегистрировано, очищено, разделено на зоны или подготовлено в нескольких форматах, это относится к обработке и регистрации облаков точек. Такой этап лучше планировать до финальной передачи проектировщику.

AutoCAD: облако как фактическая подложка

В AutoCAD облако точек обычно используют как внешнюю фактическую основу: по нему проверяют размеры, строят или уточняют 2D-геометрию, смотрят сложные зоны и готовят чертежи по существующему состоянию.

Но облако точек не заменяет готовые DWG/PDF. Если проектировщику нужны планы, фасады, разрезы, отметки или листы для подрядчика, их нужно готовить как обмерные чертежи по отдельному составу.

Для AutoCAD особенно важно заранее согласовать точку вставки, масштаб, поворот, единицы измерения и то, будет ли облако использоваться как справочная подложка или как основа для выпуска чертежей.

Revit: облако точек не равно готовой модели

В Revit облако точек можно связать с проектом и использовать как основу существующего состояния. Это удобно при реконструкции, работе с фактическими стенами, проемами, высотами, инженерными зонами и проверке модели по реальности.

Но само облако не становится BIM-моделью. Если нужна модель Revit, IFC, LOD, атрибутика или объектная структура, это уже отдельная задача Scan-to-BIM, которую нужно согласовать по зонам, детализации и формату.

Если BIM не нужен, но проектировщику требуется объемная фактическая основа, иногда достаточно 3D/CAD-модели по облаку точек без BIM-атрибутов и сложной структуры.

Navisworks: координация, а не замена исходникам

Navisworks часто используют для просмотра, сводной координации и проверки модели относительно фактических данных. В этом сценарии облако точек помогает увидеть, как проектные элементы соотносятся с существующим объектом.

Но Navisworks не отменяет исходные данные. Если проектировщику, BIM-специалисту или подрядчику нужны измерения, моделирование или выпуск чертежей, нужны рабочие файлы и понятная структура архива, а не только файл для просмотра.

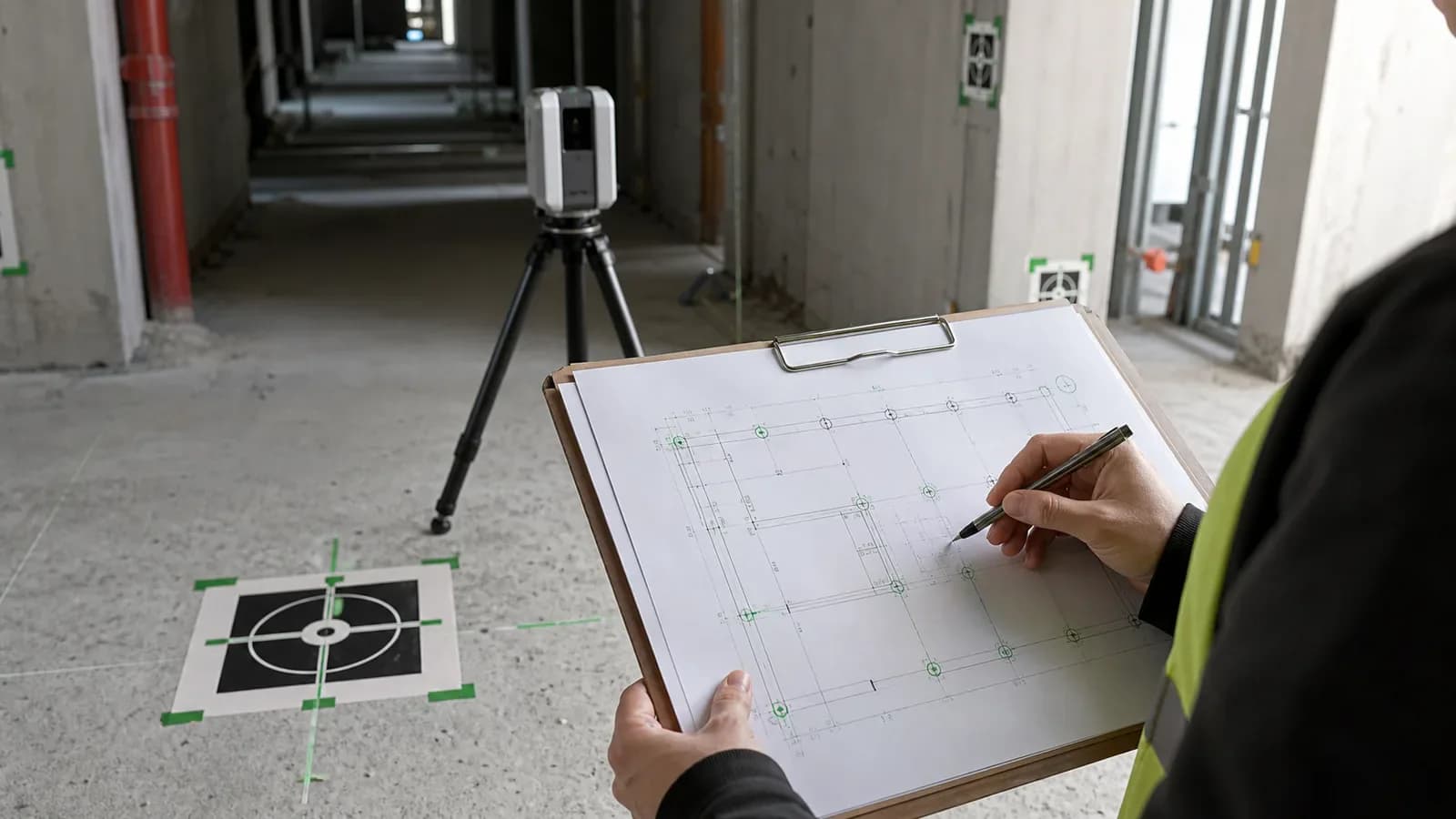

Координаты, единицы и точка вставки

Самая неприятная ошибка при передаче облака - когда данные открываются, но оказываются не там: другой масштаб, неверный поворот, потерянная точка вставки, непонятная система координат или разные единицы измерения.

До передачи нужно зафиксировать, как облако должно позиционироваться: по внутреннему началу проекта, по общим координатам, по локальной системе объекта или по согласованным контрольным точкам. Для территорий и фасадов это особенно важно.

Если в задаче есть координатная привязка, территория, фасад или совмещение с другими данными, полезно заранее обсудить наземную топосъемку и 3D-сканирование территории как часть исходных материалов.

Что входит в передачу проектировщику

Хорошая передача материалов для Autodesk-команды обычно выглядит как структурированный архив или рабочая зона проекта. Внутри понятно, где облако, где чертежи, где панорамы, где пояснение и какой файл открывать первым.

Если нужно понять, какие материалы вообще может получить заказчик после съемки, лучше свериться с обзором про облако точек, панорамы, чертежи и файлы после 3D-сканирования.

Что не входит автоматически

Передача облака точек в AutoCAD, Revit или Navisworks не означает, что в результат автоматически входят проект реконструкции, рабочая документация, BIM-координация, поиск коллизий, расчеты, спецификации или инженерное обследование.

Сканирование фиксирует видимую геометрию. Чертежи, 3D/CAD-модель, BIM-модель, отчет, проверка отклонений и другие материалы готовятся отдельно, если они включены в задачу.

После получения архива полезно пройти чек-лист проверки результата: открываются ли файлы, понятна ли структура, совпадают ли зоны, есть ли пояснение по ограничениям и корректно ли работают ссылки.

Пример из практики

Типовая ситуация: заказчик передает данные проектировщику, который работает в Revit, а смежники смотрят сводную модель в Navisworks. Подрядчику при этом нужны PDF-листы и понятные зоны, а заказчику - возможность быстро проверить объект без тяжелого ПО.

Практичный состав: RCP/RCS для Autodesk-среды, E57 как нейтральный архив, DWG/PDF по согласованным видам, панорамы для ориентации и пояснение по координатам, папкам, зонам и ограничениям.

Если вместо этого отправить один большой файл без пояснений, команда может потратить время не на проектирование, а на выяснение, чем открыть архив, где нужная зона и почему облако не совпадает с проектом.

Частые ошибки при передаче в Autodesk-среду

Что спросить у проектировщика до сканирования

Перед выездом лучше задать короткий список вопросов: какая программа и версия, какой формат нужен, нужна ли координатная привязка, будут ли моделирование или чертежи, какие зоны критичны, нужен ли цвет, панорамы и разделение по этажам или помещениям.

Если проектировщик еще не готов ответить, можно согласовать минимально надежный вариант: подготовленное облако для Autodesk-среды, нейтральный архив, пояснение по структуре и отдельный список материалов, которые могут понадобиться позже.

Вопросы и ответы

Какой формат лучше передать для AutoCAD, Revit и Navisworks?

Для Autodesk-среды обычно готовят RCP/RCS. Дополнительно часто сохраняют E57 как нейтральный архив или обменный формат, если данные будут использовать не только в Autodesk-программах.

Можно ли передать проектировщику только E57?

Иногда можно, если проектировщик готов сам индексировать или конвертировать данные. Но если команда просит готовую работу в AutoCAD, Revit или Navisworks, лучше заранее согласовать RCP/RCS и структуру проекта.

Почему нельзя отправить один RCP-файл без папки проекта?

RCP часто ссылается на связанные RCS-данные. Если отправить только один файл и потерять папки, облако точек может не открыться или открыться не полностью.

Облако точек в Revit означает готовую BIM-модель?

Нет. Облако точек можно использовать как фактическую основу для моделирования, но BIM-модель создается отдельно по согласованным зонам, формату и детализации.

Нужен ли Navisworks, если есть Revit?

Navisworks часто нужен для просмотра, сводной координации и проверки модели с фактическими данными. Он не заменяет исходное облако точек и не создает проектные решения автоматически.

Что спросить у проектировщика до сканирования?

Уточните программу, версию, формат, координаты, точку вставки, единицы измерения, нужны ли панорамы, DWG/PDF, модель, разделение по зонам и кто будет проверять архив после передачи.

Что делать, если проектировщик не знает нужный формат?

Можно начать с задачи: будет ли команда только смотреть объект, строить чертежи, моделировать, проверять габариты или координировать разделы. По этому сценарию выбирают RCP/RCS, E57, DWG/PDF, модель или несколько материалов.

Итог

Для AutoCAD, Revit и Navisworks важно передавать не просто облако точек, а понятный набор материалов под работу проектировщика: RCP/RCS, структуру папок, координаты, пояснение и дополнительные материалы по задаче.

AutoCAD чаще использует облако как фактическую подложку для чертежей, Revit - как основу для моделирования существующего состояния, Navisworks - как часть координации и проверки. Но ни одна из этих программ не превращает сканирование в готовый проект автоматически.

Если заранее уточнить программу, формат, координаты, зоны и роли участников, передача материалов пройдет быстрее и с меньшим риском переделок.
