Результат после 3D-сканирования важно проверить до того, как по нему начнут принимать решения, строить чертежи, модель, сметы или монтажные решения. Хорошая приемка не требует от заказчика быть инженером по облакам точек: достаточно понять состав материалов, открыть ключевые файлы и сверить результат с задачей.
Главный принцип простой: проверяйте не только наличие архива, но и пригодность материалов для вашей команды. Файлы должны открываться, зоны должны соответствовать заявке, ограничения должны быть понятны, а дополнительные материалы должны совпадать с тем, что было согласовано до обработки.
Коротко: что проверить после 3D-сканирования
Начните с базовой проверки: архив скачивается, распаковывается, файлы открываются, структура понятна, облако точек соответствует объекту, панорамы помогают ориентироваться, DWG/PDF читаются, а спорные или закрытые зоны описаны заранее.
Быстрый чек-лист приемки
| Что проверить | Как смотреть | Когда задавать вопрос |
|---|---|---|
| Архив и структура | Файлы скачиваются, распаковываются и разложены по понятным папкам. | Нет части файлов, архив поврежден, названия не помогают понять состав. |
| Форматы | Переданы согласованные E57, RCP/RCS, LAS/LAZ, DWG, PDF или другие рабочие форматы. | Команда не может открыть данные в своем ПО или формат отличается от согласованного. |
| Облако точек | Объект узнаваем, основные зоны на месте, нет явных разрывов в обязательных участках. | Важная зона отсутствует, облако сдвинуто, двоится или выглядит сильно неполным. |
| Панорамы и фото | По ним удобно ориентироваться в помещениях, фасадах, техзонах или оборудовании. | Нет нужной точки просмотра, панорамы не связаны с зоной, которую надо проверить. |
| DWG/PDF | Листы открываются, масштаб и состав соответствуют договоренности. | Нет согласованных планов, разрезов, фасадов, отметок или нужных листов. |
| Модель или отчет | Если они были согласованы, есть понятные границы, формат и назначение. | Ожидалась 3D/CAD-модель, но она не входила в состав материалов. |
| Ограничения | Закрытые, скрытые и недоступные зоны названы отдельно. | Ограничения не описаны, а важный участок нужен для дальнейшей работы. |
Архив и структура
- Как смотреть
- Файлы скачиваются, распаковываются и разложены по понятным папкам.
- Когда задавать вопрос
- Нет части файлов, архив поврежден, названия не помогают понять состав.
Форматы
- Как смотреть
- Переданы согласованные E57, RCP/RCS, LAS/LAZ, DWG, PDF или другие рабочие форматы.
- Когда задавать вопрос
- Команда не может открыть данные в своем ПО или формат отличается от согласованного.
Облако точек
- Как смотреть
- Объект узнаваем, основные зоны на месте, нет явных разрывов в обязательных участках.
- Когда задавать вопрос
- Важная зона отсутствует, облако сдвинуто, двоится или выглядит сильно неполным.
Панорамы и фото
- Как смотреть
- По ним удобно ориентироваться в помещениях, фасадах, техзонах или оборудовании.
- Когда задавать вопрос
- Нет нужной точки просмотра, панорамы не связаны с зоной, которую надо проверить.
DWG/PDF
- Как смотреть
- Листы открываются, масштаб и состав соответствуют договоренности.
- Когда задавать вопрос
- Нет согласованных планов, разрезов, фасадов, отметок или нужных листов.
Модель или отчет
- Как смотреть
- Если они были согласованы, есть понятные границы, формат и назначение.
- Когда задавать вопрос
- Ожидалась 3D/CAD-модель, но она не входила в состав материалов.
Ограничения
- Как смотреть
- Закрытые, скрытые и недоступные зоны названы отдельно.
- Когда задавать вопрос
- Ограничения не описаны, а важный участок нужен для дальнейшей работы.
Чек-лист помогает найти организационные и технические вопросы до того, как данные разойдутся по участникам команды.
Сначала сверьте состав материалов
Проверьте, что переданный архив соответствует заявке или техническому заданию: какие зоны снимались, какие форматы нужны, были ли согласованы панорамы, DWG/PDF, модель, отчет, сечения или рабочая зона проекта.
Если часть результата появилась как устная договоренность, лучше сразу попросить короткое пояснение в письме: что входит в текущую передачу, что готовится отдельно и какие материалы не заказывались. Это снижает риск путаницы между облаком точек, чертежами и 3D/CAD-моделью.

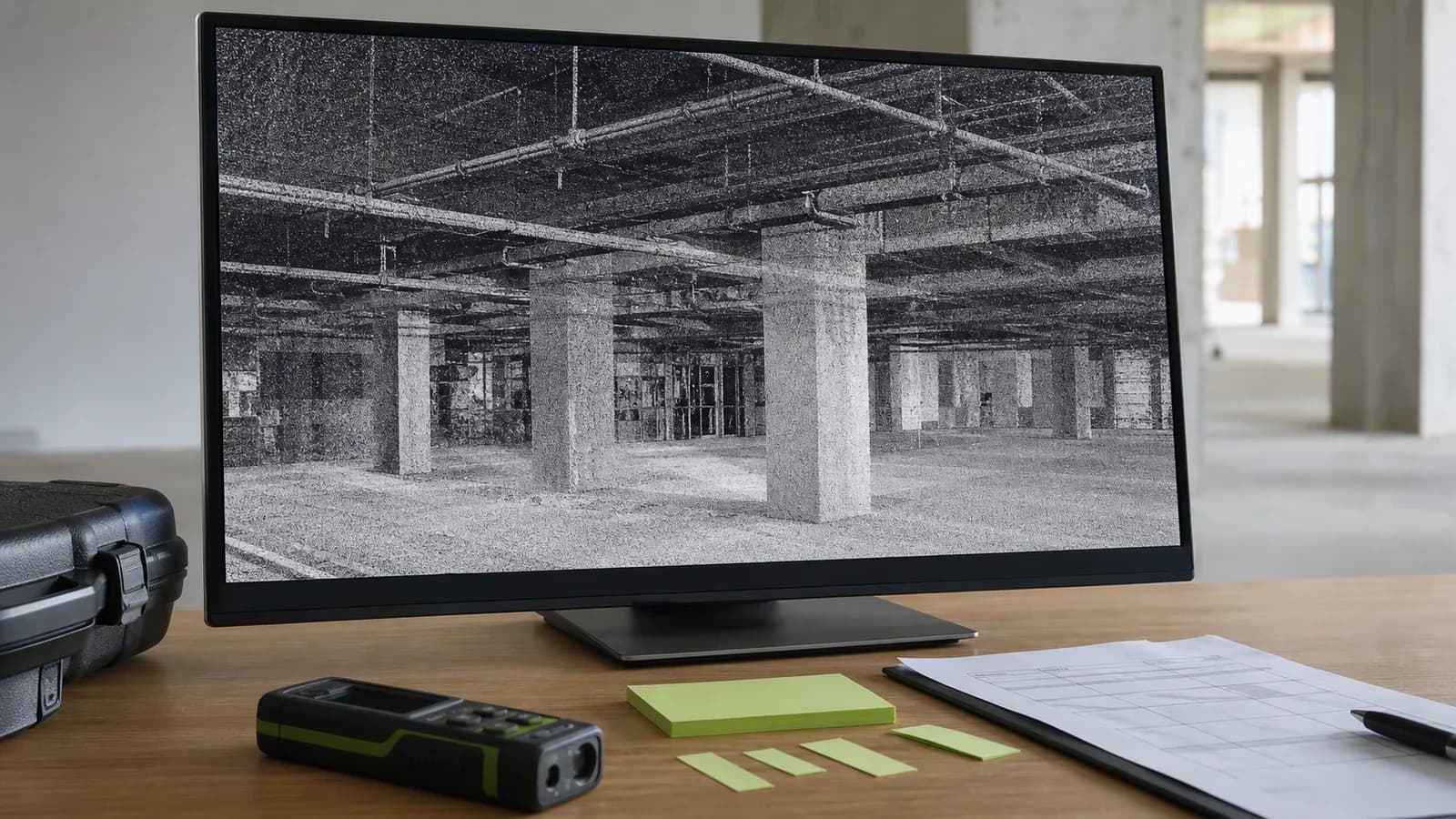

Проверьте, что облако точек открывается
Откройте облако точек в просмотрщике или в рабочем ПО вашей команды. На первом шаге не нужно измерять все подряд: убедитесь, что объект узнаваем, основные зоны есть, ориентация понятна, а данные не выглядят как разрозненный набор фрагментов.
Если облако большое, проверьте хотя бы несколько критичных мест: входы, лестницы, колонны, потолочные зоны, фасадные участки, инженерные сети, оборудование, границы помещений или другие точки, ради которых заказывали съемку.
Проверка облака точек
| Признак | Норма | Что уточнить |
|---|---|---|
| Объект узнаваем | Понятны стены, пол, потолки, колонны, оборудование или фасад. | Если сцена выглядит хаотично, попросите пояснить ориентацию и структуру. |
| Зоны на месте | Сняты обязательные помещения, этажи, фасады, кровля или технические участки. | Если важной зоны нет, сравните с заявкой и ограничениями доступа. |
| Нет явного двоения | Основные поверхности не расходятся слоями в критичных местах. | При заметном расхождении попросите проверить регистрацию облака точек. |
| Формат подходит | Файл открывается в согласованном ПО или в нейтральном просмотрщике. | Если формат не открывается, запросите экспорт в согласованный вариант. |
Объект узнаваем
- Норма
- Понятны стены, пол, потолки, колонны, оборудование или фасад.
- Что уточнить
- Если сцена выглядит хаотично, попросите пояснить ориентацию и структуру.
Зоны на месте
- Норма
- Сняты обязательные помещения, этажи, фасады, кровля или технические участки.
- Что уточнить
- Если важной зоны нет, сравните с заявкой и ограничениями доступа.
Нет явного двоения
- Норма
- Основные поверхности не расходятся слоями в критичных местах.
- Что уточнить
- При заметном расхождении попросите проверить регистрацию облака точек.
Формат подходит
- Норма
- Файл открывается в согласованном ПО или в нейтральном просмотрщике.
- Что уточнить
- Если формат не открывается, запросите экспорт в согласованный вариант.
Регистрация, очистка и экспорт облака точек относятся к отдельной камеральной работе. Если нужно не только открыть файл, но и подготовить данные к дальнейшей работе, это обычно относится к обработке и регистрации облаков точек.

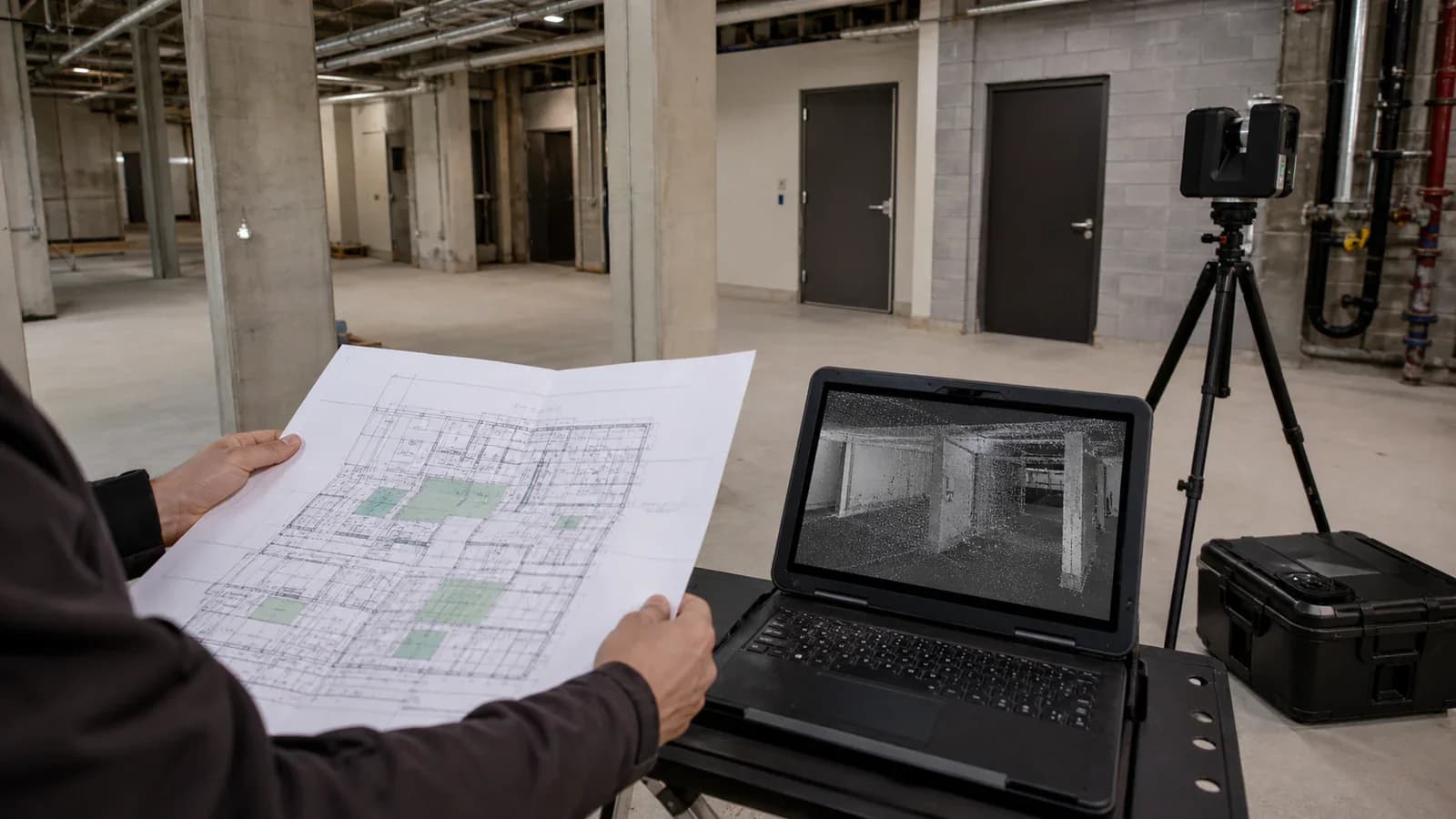

Сверьте зоны с задачей
Самая частая проблема приемки - ожидание, что сканирование автоматически охватило все, что может понадобиться позже. На практике нужно сверять результат с задачей: какие помещения, этажи, фасады, техзоны, проходы, оборудование или отметки были обязательными.
Если после передачи выясняется, что нужна зона, которая не была открыта на объекте или не входила в задачу, это не всегда ошибка результата. Поэтому до выезда полезно фиксировать зоны и вводные так же внимательно, как при подготовке расчета лазерного 3D-сканирования.
Панорамы и фото: проверьте ориентацию
Панорамы помогают быстро понять, где находится участок облака, как выглядит помещение, какие элементы закрыты мебелью, коробами, оборудованием или временными предметами. Если панорамы были согласованы, проверьте, что они открываются и связаны с нужными зонами.
Панорамы не заменяют облако точек и не являются отдельной гарантией точности. Их роль практическая: дать визуальный контекст, чтобы заказчик, проектировщик или подрядчик быстрее разобрался в объекте.
DWG/PDF, модель и отчет
DWG/PDF-чертежи готовятся отдельно по согласованному составу: планы, фасады, разрезы, отметки, развертки или сечения. Если нужны обмерные чертежи, проверьте, что листы открываются, названия понятны, масштаб не сбит, а состав совпадает с задачей.
3D/CAD-модель тоже не появляется автоматически из сканера. Если она была нужна, должны быть согласованы границы, детализация, формат и назначение модели. Для таких задач результат обычно проверяют отдельно от базового облака точек.
Что не всегда является ошибкой
Сканер фиксирует видимую геометрию. Если поверхность была закрыта людьми, техникой, коробами, мебелью, оборудованием, плотной инженерией или опасной зоной, в данных может быть ограничение. При приемке сначала проверьте, входила ли зона в задачу и как была выполнена подготовка объекта к лазерному 3D-сканированию.
Нормальное ограничение или вопрос к подрядчику
| Ситуация | Скорее нормально | Нужно уточнить |
|---|---|---|
| Закрытая комната | Зона не была открыта и не входила в обязательный список. | Комната была в задаче, но в результате ее нет и ограничение не описано. |
| Скрытая поверхность | Поверхность была закрыта оборудованием, коробом, мебелью или временным складированием. | Скрытие было минимальным, но на облаке отсутствует критичный элемент. |
| Шум в облаке | Есть небольшие следы людей, бликов, стекла или движущихся предметов. | Шум мешает увидеть обязательную геометрию или закрывает ключевые места. |
| Нет чертежа | DWG/PDF не входили в согласованный состав материалов. | Чертеж был согласован, но его нет в архиве или он не открывается. |
| Нет модели | Заказывали только облако точек, панорамы или чертежи. | Модель была согласована отдельно, но нет формата, границ или пояснения. |
Закрытая комната
- Скорее нормально
- Зона не была открыта и не входила в обязательный список.
- Нужно уточнить
- Комната была в задаче, но в результате ее нет и ограничение не описано.
Скрытая поверхность
- Скорее нормально
- Поверхность была закрыта оборудованием, коробом, мебелью или временным складированием.
- Нужно уточнить
- Скрытие было минимальным, но на облаке отсутствует критичный элемент.
Шум в облаке
- Скорее нормально
- Есть небольшие следы людей, бликов, стекла или движущихся предметов.
- Нужно уточнить
- Шум мешает увидеть обязательную геометрию или закрывает ключевые места.
Нет чертежа
- Скорее нормально
- DWG/PDF не входили в согласованный состав материалов.
- Нужно уточнить
- Чертеж был согласован, но его нет в архиве или он не открывается.
Нет модели
- Скорее нормально
- Заказывали только облако точек, панорамы или чертежи.
- Нужно уточнить
- Модель была согласована отдельно, но нет формата, границ или пояснения.
Когда задавать вопросы подрядчику
Вопросы стоит задавать сразу, пока контекст свежий: не открывается формат, нет обязательной зоны, облако выглядит смещенным, DWG/PDF не совпадают с составом, панорамы не помогают ориентироваться или неясно, какие ограничения были на объекте.
Хороший вопрос звучит конкретно: не «почему все плохо», а «в архиве нет зоны кровли из заявки», «E57 не открывается в нашей программе», «на участке с колоннами видно двоение», «нет согласованного PDF-листа с разрезом». Так подрядчик быстрее проверит исходные данные и ответит по существу.
Если нужен контроль отклонений, отдельно уточняйте базу сравнения, допуски, зоны и формат результата. Такой контроль нельзя подменять обычным просмотром облака точек.
Пример приемки результата
Допустим, заказчик получил архив после сканирования здания в регионе: E57, RCP/RCS, панорамы, PDF-планы и несколько DWG-листов. Первый шаг - скачать архив, проверить распаковку и открыть нейтральный формат облака точек. Второй - пройти обязательные зоны по старому плану или списку помещений.
Третий шаг - открыть DWG/PDF и убедиться, что есть именно согласованные листы: планы, фасады, разрезы или отметки. Четвертый - зафиксировать вопросы в одном письме со ссылками на папки, скриншотами и коротким описанием проблемных зон.
Если сроки сжатые, результат можно принимать по этапам: сначала облако точек и панорамы, затем чертежи, модель или отчет. О том, сколько длится лазерное 3D-сканирование и обработка данных, лучше думать заранее, потому что каждый тип материалов имеет отдельный срок подготовки.
Частые ошибки заказчика
Ошибки при проверке результата
| Ошибка | Почему мешает | Как сделать лучше |
|---|---|---|
| Проверять только факт передачи ссылки | Архив может быть неполным, поврежденным или непонятно структурированным. | Скачать, распаковать и открыть ключевые файлы до передачи в работу. |
| Ждать DWG/PDF или модель по умолчанию | Эти материалы готовятся отдельно и зависят от согласованного состава. | Сверить результат с заявкой, ТЗ или письмом о составе материалов. |
| Не открывать облако точек | Проблемы формата или неполноты обнаруживаются слишком поздно. | Проверить хотя бы критичные зоны в просмотрщике или рабочем ПО. |
| Путать ограничения доступа с ошибкой | Закрытая зона могла не попасть в данные по объективной причине. | Сверить ограничение с подготовкой объекта и списком обязательных зон. |
| Задавать общие претензии | Без конкретики сложно быстро проверить вопрос и найти источник проблемы. | Писать по зонам, форматам, файлам, скриншотам и согласованным пунктам. |
Проверять только факт передачи ссылки
- Почему мешает
- Архив может быть неполным, поврежденным или непонятно структурированным.
- Как сделать лучше
- Скачать, распаковать и открыть ключевые файлы до передачи в работу.
Ждать DWG/PDF или модель по умолчанию
- Почему мешает
- Эти материалы готовятся отдельно и зависят от согласованного состава.
- Как сделать лучше
- Сверить результат с заявкой, ТЗ или письмом о составе материалов.
Не открывать облако точек
- Почему мешает
- Проблемы формата или неполноты обнаруживаются слишком поздно.
- Как сделать лучше
- Проверить хотя бы критичные зоны в просмотрщике или рабочем ПО.
Путать ограничения доступа с ошибкой
- Почему мешает
- Закрытая зона могла не попасть в данные по объективной причине.
- Как сделать лучше
- Сверить ограничение с подготовкой объекта и списком обязательных зон.
Задавать общие претензии
- Почему мешает
- Без конкретики сложно быстро проверить вопрос и найти источник проблемы.
- Как сделать лучше
- Писать по зонам, форматам, файлам, скриншотам и согласованным пунктам.
Вопросы и ответы
Что проверить в первую очередь после получения результата?
Сначала проверьте, что архив скачивается и распаковывается, затем откройте облако точек и основные DWG/PDF или панорамы, если они были согласованы. После этого сверяйте зоны с заявкой или ТЗ.
Можно ли принять результат, если я не умею работать с облаками точек?
Да, базовую проверку можно сделать без глубокого опыта: открыть файл, убедиться, что объект узнаваем, найти обязательные зоны и передать данные профильной команде. Для технической проверки лучше подключить специалиста, который будет использовать эти материалы.
Что делать, если облако точек не открывается?
Сначала проверьте, в каком формате передан файл и какое ПО использует ваша команда. Если формат не подходит, попросите экспорт в согласованный вариант или ссылку на просмотрщик, где можно открыть данные без сложной установки.
Отсутствие части зоны всегда означает ошибку?
Не всегда. Зона могла быть закрыта, скрыта оборудованием, недоступна по безопасности или не входить в задачу. Ошибка возникает, если обязательная зона была согласована, доступ была открыт, но в результате ее нет и ограничение не объяснено.
Должны ли быть DWG/PDF-чертежи в каждом результате?
Нет. DWG/PDF готовятся отдельно по согласованному составу. Если заказывали только облако точек и панорамы, отсутствие чертежей не является дефектом результата.
Должна ли 3D/CAD-модель быть в архиве автоматически?
Нет. 3D/CAD-модель готовится отдельно по облаку точек и требует согласованных границ, детализации, формата и назначения. Само сканирование не означает автоматическую подготовку модели.
Как оформить вопросы по результату подрядчику?
Соберите вопросы в одном письме: укажите папку или файл, зону объекта, что именно не открывается или не совпадает, приложите скриншот и ссылку на пункт заявки или ТЗ. Так вопрос быстрее проверят и закроют.
Итог
Проверка результата помогает убедиться, что архив открывается, облако точек пригодно для работы, зоны совпадают с задачей, а DWG/PDF, панорамы, модель или отчет соответствуют согласованному составу.
Лучший порядок такой: проверить архив, открыть форматы, пройти критичные зоны, сверить дополнительные материалы и сразу собрать конкретные вопросы. Тогда результат быстрее становится рабочей основой, а не просто ссылкой на большой набор файлов.
