Техническое задание на лазерное 3D-сканирование нужно, чтобы подрядчик понял не только что снять, но и зачем нужны данные, какие зоны важны, в каком формате передавать результат и кто будет использовать материалы дальше.
Хорошее ТЗ не обязано быть документом на десятки страниц. Часто достаточно понятного описания объекта, задачи, зон съемки, нужных материалов, форматов, требований к точности, сроков и ограничений доступа.
Главная ошибка - написать "нужно сделать 3D-сканирование объекта" и ждать, что исполнитель сам угадает, нужен ли только архив облака точек, 360-панорамы, DWG/PDF-чертежи, 3D/CAD-модель, контроль отклонений или рабочая зона проекта.
Коротко: что написать в ТЗ
В ТЗ нужно указать объект, цель работ, зоны съемки, нужный результат, форматы, требования к точности, сроки, доступ, ограничения и исходные данные. Главное - описать не метод ради метода, а будущую задачу: проектирование, реконструкция, ремонт, фасадные работы, монтаж оборудования или контроль отклонений.
Что такое ТЗ на лазерное 3D-сканирование
Техническое задание - это описание задачи для подрядчика. В нем фиксируют, какой объект нужно снять, какие зоны входят в работу, зачем нужны данные, какие материалы должны быть подготовлены и в каком виде их нужно передать.
Для небольшого объекта ТЗ может быть коротким: помещение перед ремонтом, облако точек, панорамы и DWG/PDF-планы для дизайнера. Для промышленного цеха, фасада, реконструкции здания или Scan-to-BIM задача сложнее: нужны зоны, доступ, форматы, детализация, ограничения и дальнейшее использование данных.
ТЗ помогает самому заказчику понять, какой результат действительно нужен. Иногда достаточно облака точек. Иногда нужны обмерные чертежи. Иногда - 3D/CAD-модель, контроль отклонений или BIM по отдельному согласованию.
Когда нужно полноценное ТЗ, а когда достаточно описания
Полноценное ТЗ нужно
Полноценное ТЗ нужно, когда объект сложный или результат должен соответствовать конкретным требованиям: промышленный объект, фасад, реконструкция здания, несколько корпусов, жесткие сроки, требования к точности, несколько участников проекта или ограничения по доступу.
Для 3D/CAD-модели или BIM-модели ТЗ особенно важно. Нужно заранее описать, какие элементы моделировать, с какой детализацией, в каком формате передавать результат и кто будет работать с моделью дальше.
Короткого описания достаточно
Если точный состав материалов пока неизвестен, можно начать с простого описания: "нужно снять частный дом перед реконструкцией", "нужны данные по фасаду для облицовки", "нужно проверить, встанет ли оборудование в цех".
Такого описания хватает для предварительной консультации. Подрядчик уточнит тип объекта, площадь, доступ, цель работ, нужные форматы и предложит достаточный состав материалов.
Что обязательно указать в ТЗ
В техническом задании важно указать не только объект и площадь. Если данные нужны проектировщику, нужно написать, в какой программе он работает и какие форматы ему нужны. Если результат нужен подрядчику, важно понять, что он будет делать по этим материалам.
Если данные нужны для контроля отклонений, нужно указать, с чем сравнивать фактическую геометрию: с проектом, плоскостью, осью, моделью, допусками или предыдущей съемкой.
Разделы технического задания
| Раздел | Что написать | Зачем это нужно |
|---|---|---|
| Объект | Тип объекта, адрес или регион, примерная площадь. | Чтобы оценить масштаб и условия работ. |
| Цель | Проектирование, реконструкция, ремонт, монтаж, контроль. | Чтобы выбрать достаточный результат. |
| Зоны съемки | Помещения, фасады, этажи, участки, инженерные зоны. | Чтобы не снять лишнее и не пропустить важное. |
| Материалы | Облако точек, панорамы, чертежи, модель, отчет, рабочая зона. | Чтобы результат соответствовал ожиданиям. |
| Форматы | E57, LAS/LAZ, RCP/RCS, DWG/DXF, PDF, ZIP и другие. | Чтобы данные открылись у проектировщика. |
| Доступ | Пропуска, режим работы, сопровождение, закрытые зоны. | Чтобы подготовить выезд без срывов. |
Объект
- Что написать
- Тип объекта, адрес или регион, примерная площадь.
- Зачем это нужно
- Чтобы оценить масштаб и условия работ.
Цель
- Что написать
- Проектирование, реконструкция, ремонт, монтаж, контроль.
- Зачем это нужно
- Чтобы выбрать достаточный результат.

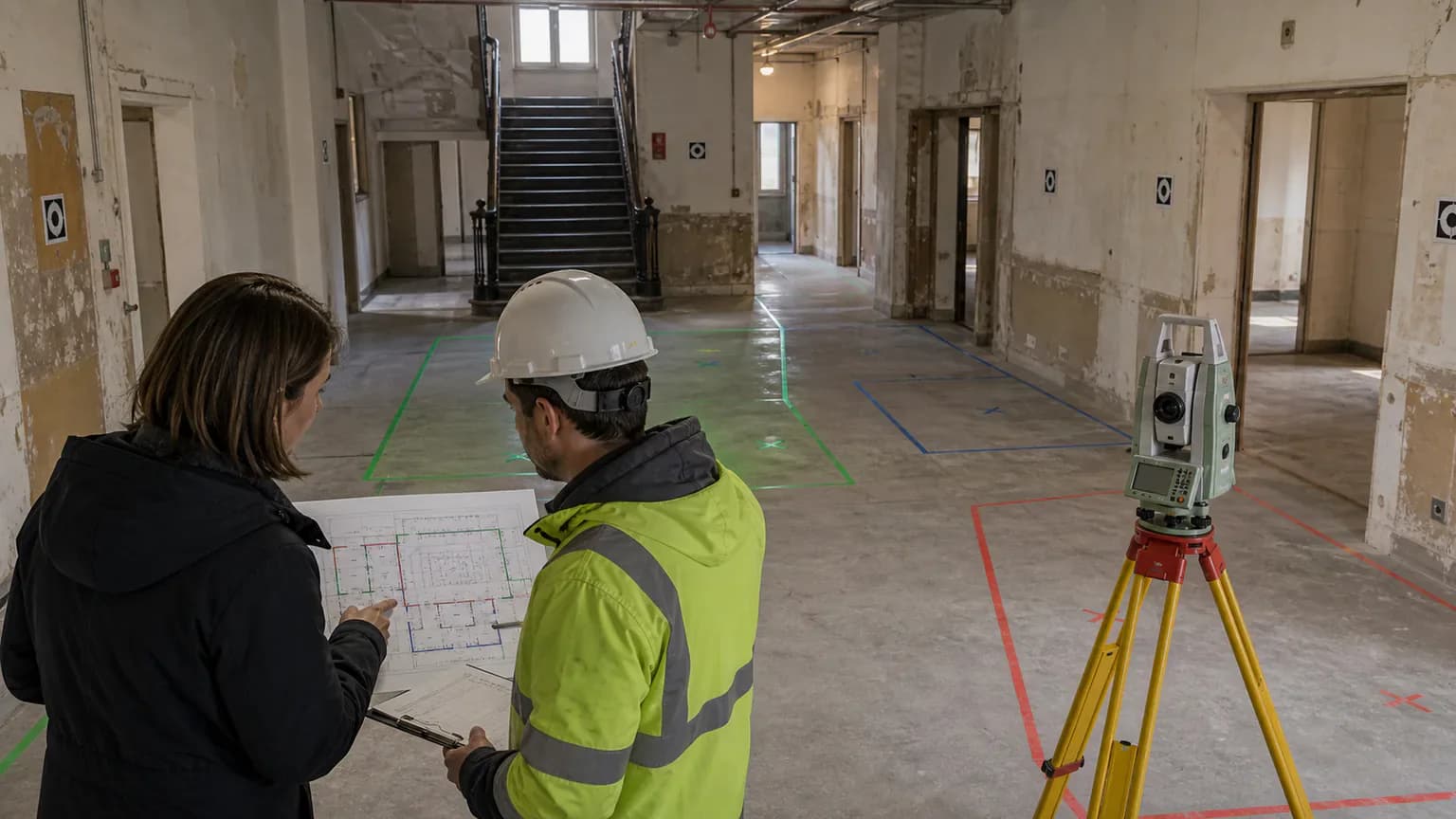

Зоны съемки
- Что написать
- Помещения, фасады, этажи, участки, инженерные зоны.
- Зачем это нужно
- Чтобы не снять лишнее и не пропустить важное.
Материалы
- Что написать
- Облако точек, панорамы, чертежи, модель, отчет, рабочая зона.
- Зачем это нужно
- Чтобы результат соответствовал ожиданиям.
Форматы
- Что написать
- E57, LAS/LAZ, RCP/RCS, DWG/DXF, PDF, ZIP и другие.
- Зачем это нужно
- Чтобы данные открылись у проектировщика.
Доступ
- Что написать
- Пропуска, режим работы, сопровождение, закрытые зоны.
- Зачем это нужно
- Чтобы подготовить выезд без срывов.
Как правильно описать цель работ
Фраза "нужно сделать 3D-сканирование" слишком общая. Лучше писать конкретнее: нужны обмерные чертежи для ремонта, облако точек для проектировщика, фасадная геометрия для облицовки, проверка отклонений плоскости или съемка промышленной зоны перед монтажом оборудования.
Такая формулировка сразу меняет состав работ. Для ремонта может хватить DWG/PDF-планов. Для фасада нужны фасадные виды, отметки и, возможно, облако точек. Для монтажа оборудования важны габариты, высоты, проходы, трубопроводы, металлоконструкции и критичные зоны.
Как описать нужный результат
После 3D-сканирования можно получить разные материалы, и их нужно перечислять явно. Облако точек не равно чертежам, чертежи не равны модели, а BIM/Revit/IFC не появляются автоматически после съемки.
Если проектировщику нужно только измерять объект и возвращаться к фактическим данным, можно указать облако точек и панорамы. Если нужны планы, фасады и разрезы - отдельно указать DWG/PDF-чертежи. Если нужна объемная геометрия - отдельно согласовать 3D/CAD-модель.
Если нужен Scan-to-BIM, нужно отдельно описать Revit/IFC, зоны моделирования, LOD/LOI, атрибутику и то, что не входит в модель.
Форматы данных
Форматы лучше согласовать до начала работ. Один и тот же объект можно передать как облако точек, как чертежи, как 3D/CAD-модель или как BIM-модель. Это разные результаты, сроки и трудоемкость.
Форматы в ТЗ
| Формат | Для чего нужен | Когда указывать |
|---|---|---|
| E57 | Универсальная передача облака точек. | Если данные будет открывать проектировщик в разном ПО. |
| RCP/RCS | Работа с облаком в Autodesk-среде. | Если команда работает в ReCap, AutoCAD, Revit или Navisworks. |
| DWG/DXF | CAD-чертежи, планы, фасады, разрезы. | Если нужны рабочие 2D-материалы. |
| Просмотр, печать, согласование. | Если материалы нужны заказчику, подрядчику или команде без CAD. | |
| RVT/IFC | BIM-модель по отдельному ТЗ. | Если проектная команда реально работает в BIM-процессе. |
E57
- Для чего нужен
- Универсальная передача облака точек.
- Когда указывать
- Если данные будет открывать проектировщик в разном ПО.
RCP/RCS
- Для чего нужен
- Работа с облаком в Autodesk-среде.
- Когда указывать
- Если команда работает в ReCap, AutoCAD, Revit или Navisworks.
DWG/DXF
- Для чего нужен
- CAD-чертежи, планы, фасады, разрезы.
- Когда указывать
- Если нужны рабочие 2D-материалы.
- Для чего нужен
- Просмотр, печать, согласование.
- Когда указывать
- Если материалы нужны заказчику, подрядчику или команде без CAD.
RVT/IFC
- Для чего нужен
- BIM-модель по отдельному ТЗ.
- Когда указывать
- Если проектная команда реально работает в BIM-процессе.
Точность, сроки и ограничения
В ТЗ не стоит писать только "максимально точно". Лучше объяснить, где точность критична и для чего она нужна: монтаж оборудования, контроль плоскости, фасадные работы, проектирование, реконструкция или проверка габаритов.
На сроки влияют площадь, сложность геометрии, доступность зон, режим работы объекта, количество элементов, требования к форматам, необходимость чертежей, модели, отчета или анализа отклонений.

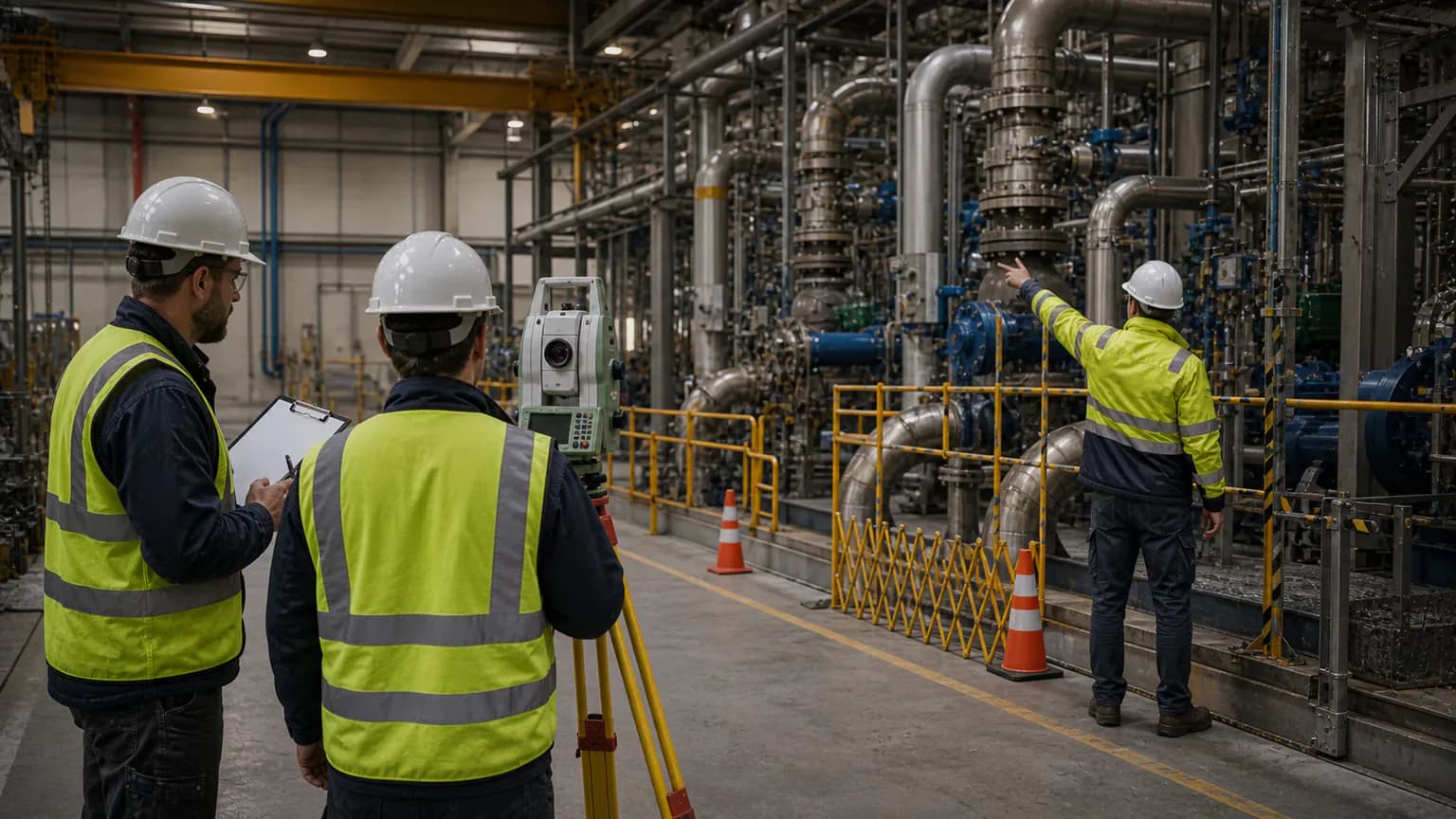

Если есть закрытые помещения, мебель, оборудование, работающие производства, запреты съемки, высотные работы, погодные условия или требования безопасности, это нужно указать заранее.
Что не входит автоматически
Лазерное 3D-сканирование не означает автоматическую подготовку BIM, Revit, IFC, LOD, рабочей документации, проектных решений, инженерных расчетов, экспертизы, кадастровых работ, межевания или официального топографического плана.
Облако точек не равно чертежам. Чертежи не равны модели. 3D/CAD-модель не равна BIM. Панорамы не заменяют измеримые данные. Карта отклонений не равна строительной экспертизе. Все эти результаты нужно согласовывать отдельно.
Короткий шаблон ТЗ
Объект: тип объекта, адрес или регион, примерная площадь. Цель работ: проектирование, реконструкция, ремонт, монтаж, контроль отклонений или фиксация состояния. Зоны съемки: помещения, этажи, фасады, участки, инженерные зоны и элементы.
Нужные материалы: облако точек, 360-панорамы, фотофиксация, DWG/DXF/PDF-чертежи, 3D/CAD-модель, отчет, карта отклонений, рабочая зона проекта или архив. Форматы: E57, LAS/LAZ, RCP/RCS, DWG/DXF, PDF, ZIP, а RVT/IFC - только если отдельно нужна BIM-модель.
Дополнительно: точность и детализация, сроки, ограничения доступа, кто будет пользоваться результатом, исходные планы, схемы, фото, видео, проектная документация и контакт на объекте.
Пример из практики
Заказчик пишет: "Нужно отсканировать цех". Для расчета этого мало: неясно, зачем нужны данные, какие зоны важны, нужен ли только архив облака точек или еще чертежи, панорамы, модель и форматы для проектировщика.
После уточнения выясняется, что данные нужны для установки нового оборудования. Важно проверить габариты, проходы, высоты, трубопроводы, металлоконструкции, существующие фундаменты и зоны монтажа.
ТЗ переформулируют так: нужно сканирование части производственного цеха в зоне установки оборудования, включая проходы, трубопроводы, металлоконструкции, отметки пола, высоты до препятствий, соседнее оборудование и монтажную зону. На выходе нужны E57/RCP, панорамы, фотофиксация и 3D/CAD-модель критичной зоны.
Частые ошибки в ТЗ
Первая ошибка - не указать цель. Тогда подрядчик не понимает, какой результат нужен: облако, чертежи, модель, отчет или контроль отклонений.
Вторая ошибка - не указать зоны. Можно снять лишнее, пропустить важное или получить предложение, которое невозможно сравнить с другим.
Третья ошибка - не согласовать форматы. Проектировщик может не открыть файлы, даже если съемка выполнена хорошо.
Четвертая ошибка - ждать BIM или чертежи автоматически. После съемки появляется облако точек, а остальные материалы готовятся отдельной работой.
Связанные услуги ForwardGeo
Если нужно получить фактические данные по зданию или помещению, смотрите лазерное 3D-сканирование зданий. Если по данным съемки нужны планы, фасады и разрезы, подойдет услуга обмерных чертежей.
Если нужно подготовить облако точек для проектировщика, пригодится обработка и регистрация облаков. Если нужен объемный результат, смотрите 3D/CAD-моделирование по облаку точек.
Для понимания процесса полезны статьи о том, как проходит сканирование и как открыть или передать облако точек.
FAQ
Можно ли заказать 3D-сканирование без готового ТЗ?
Да. Можно начать с короткого описания задачи, фото объекта, адреса и примерных зон. После уточнений это превращается в понятное ТЗ.
Что обязательно указать в ТЗ?
Тип объекта, адрес, цель работ, зоны съемки, нужные материалы, форматы, требования к точности, сроки, доступ, ограничения и пользователя результата.
Нужно ли отдельно указывать DWG/PDF или модель?
Да. Облако точек, чертежи, 3D/CAD-модель и BIM - разные результаты. Их нужно перечислять отдельно.
Что прислать для расчета?
Адрес, тип объекта, фото или видео, примерную площадь, задачу, зоны съемки, старые планы или схемы, нужные форматы, сроки и ограничения доступа.
Итог
ТЗ на лазерное 3D-сканирование нужно не ради формальности. Оно помогает заранее договориться о задаче, зонах съемки, точности, форматах, доступе и составе материалов.
Начать можно с простого описания объекта и задачи. Главное - не ограничиваться фразой "нужно сделать 3D-сканирование", а объяснить, зачем нужны данные и кто будет ими пользоваться.
