Scan-to-BIM - это процесс, при котором существующий объект сначала сканируют, получают облако точек, а затем по этим данным создают BIM-модель здания, помещения, фасада или инженерной зоны.
Но Scan-to-BIM нужен не всегда. Если задача - просто зафиксировать объект, измерить его, передать данные проектировщику или подготовить планы, фасады и разрезы, часто достаточно облака точек, DWG/PDF-чертежей или 3D/CAD-модели.
Главный вопрос не в том, можно ли сделать BIM. Обычно можно. Вопрос в другом: зачем он нужен именно в вашем проекте, кто будет работать с моделью дальше и какие требования к формату, детализации и информации уже есть у команды.
Коротко: когда нужен Scan-to-BIM
Scan-to-BIM нужен, когда проектная команда действительно работает в BIM-процессе: ведет реконструкцию в Revit или другой BIM-среде, координирует разделы, передает модель между участниками, использует IFC/openBIM или заранее требует объектную модель существующего состояния.
Если такой задачи нет, BIM-модель может быть лишней. Для измерений, обмеров, передачи фактических данных и подготовки чертежей часто достаточно облака точек, панорам, DWG/PDF или обычной 3D/CAD-модели без BIM-атрибутов.
Что такое Scan-to-BIM простыми словами

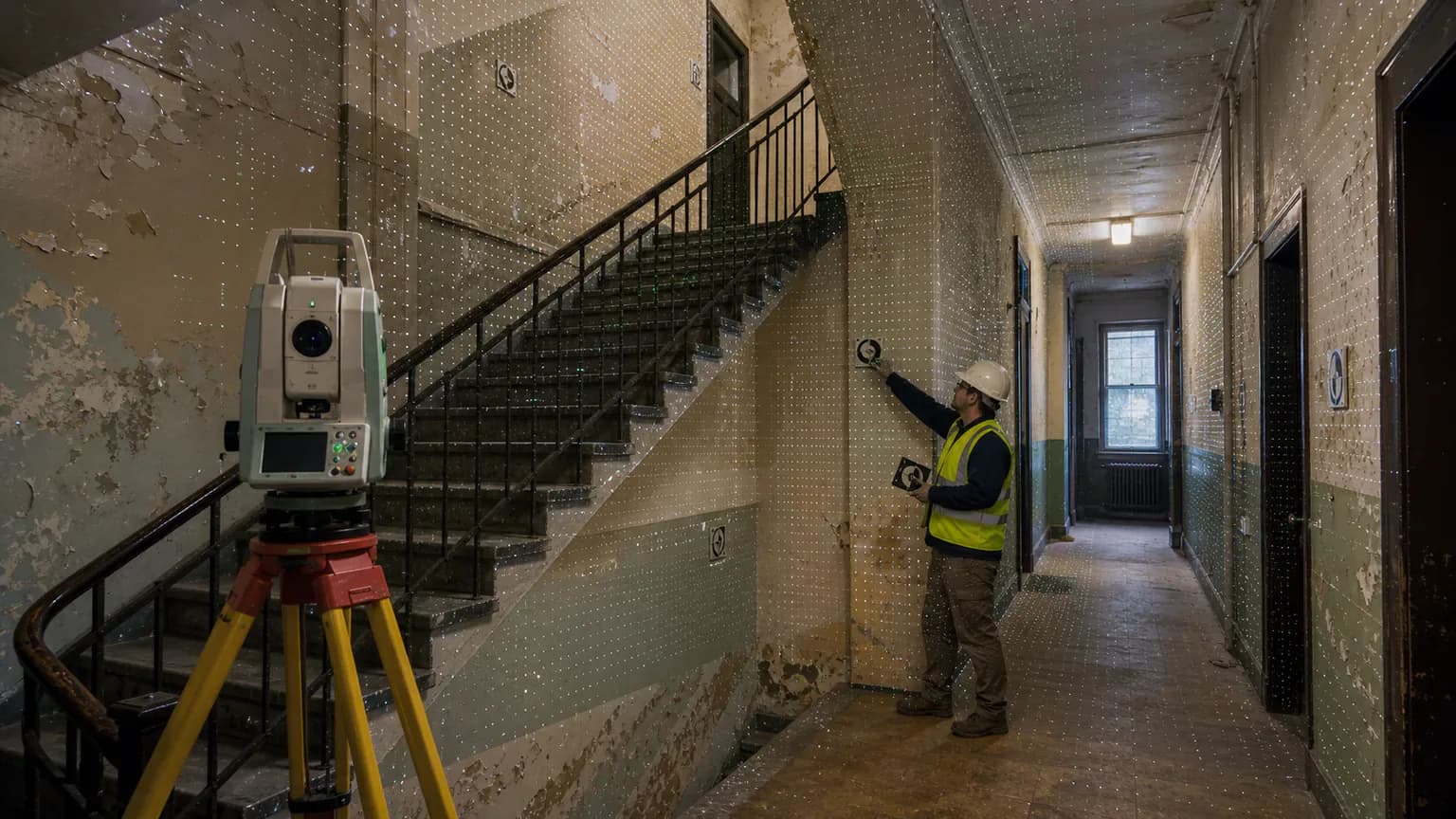

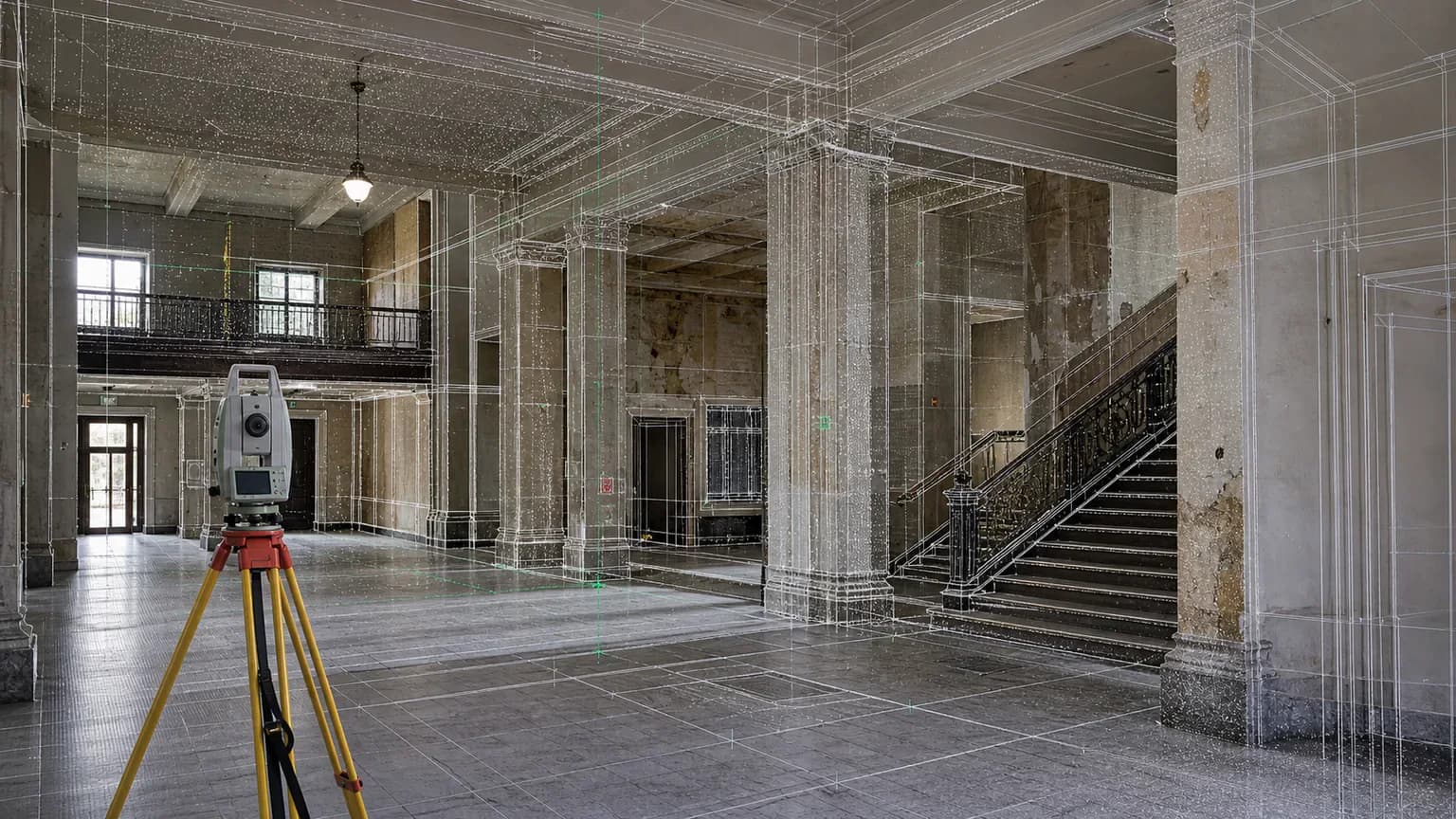

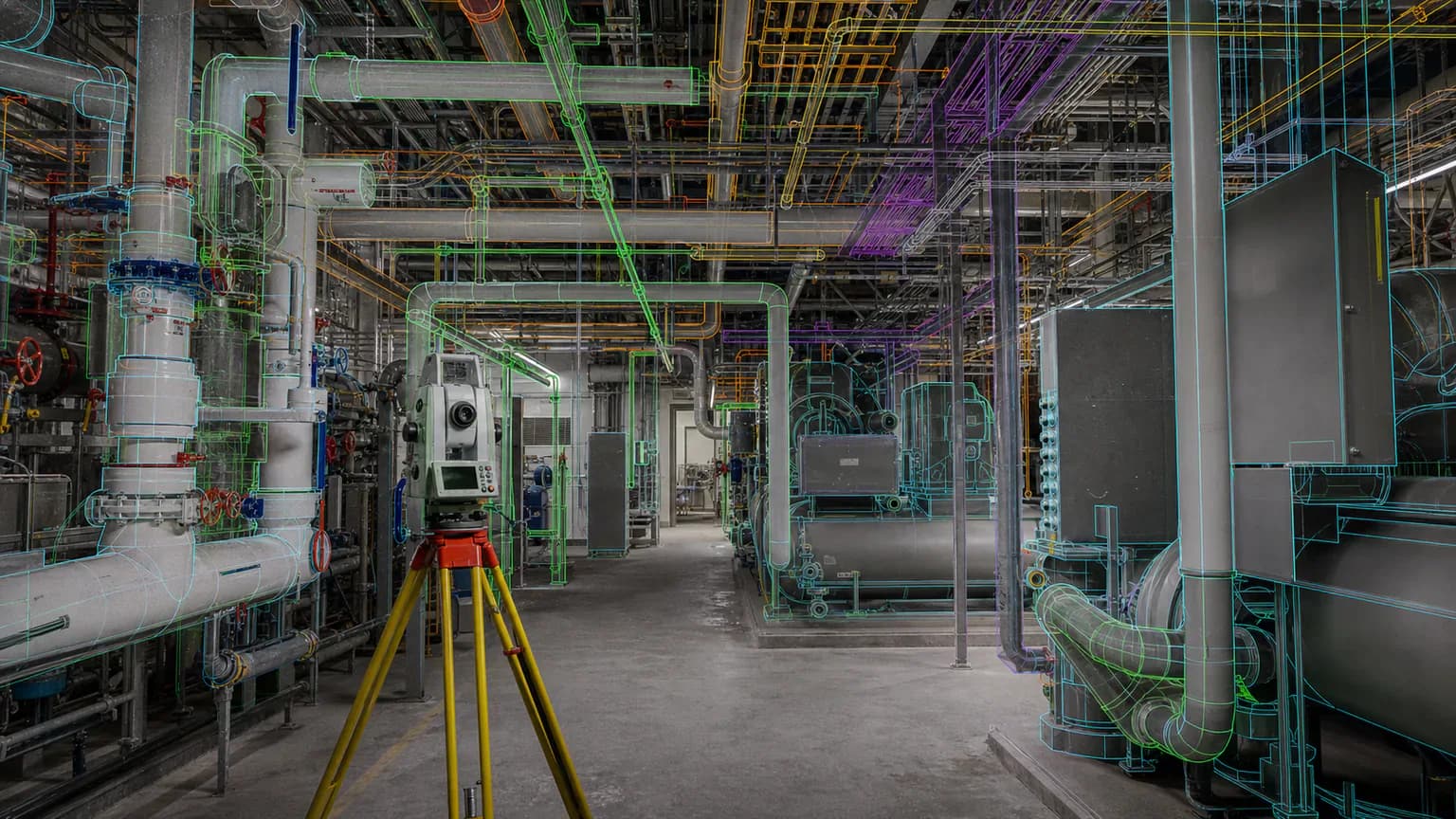

Сначала объект фиксируется лазерным 3D-сканированием. В результате появляется облако точек - цифровая фиксация фактической геометрии. Затем по облаку точек создается модель существующего объекта.
Если это именно BIM-модель, в ней должны быть не просто поверхности или линии, а согласованные элементы: стены, перекрытия, проемы, конструкции, инженерные элементы и другие части объекта, которые входят в техническое задание.
Сканер не создает BIM автоматически. Он фиксирует реальность. Модель создается отдельным этапом, где нужно заранее согласовать зоны, детализацию, формат, атрибутику и дальнейшее использование результата.
Что выбрать под задачу
| Задача | Достаточный результат | Почему |
|---|---|---|
| Зафиксировать объект | Облако точек | Можно измерять фактическую геометрию и возвращаться к данным после выезда. |
| Подготовить планы, фасады, разрезы | DWG/PDF-чертежи | Это понятная 2D-документация для проектирования, ремонта и согласований. |
| Разобрать объект в объеме | 3D/CAD-модель | Достаточно геометрии без BIM-структуры, если команда не работает в BIM-процессе. |
| Реконструкция в BIM-среде | Scan-to-BIM по ТЗ | Нужна объектная модель существующего состояния с согласованным форматом и детализацией. |
| Обмен между разными BIM-платформами | IFC или другой согласованный BIM-формат | Формат обмена нужно определить заранее, иначе модель может не подойти рабочему процессу. |
Зафиксировать объект
- Достаточный результат
- Облако точек
- Почему
- Можно измерять фактическую геометрию и возвращаться к данным после выезда.
Подготовить планы, фасады, разрезы
- Достаточный результат
- DWG/PDF-чертежи
- Почему
- Это понятная 2D-документация для проектирования, ремонта и согласований.
Разобрать объект в объеме
- Достаточный результат
- 3D/CAD-модель
- Почему
- Достаточно геометрии без BIM-структуры, если команда не работает в BIM-процессе.
Реконструкция в BIM-среде
- Достаточный результат
- Scan-to-BIM по ТЗ
- Почему
- Нужна объектная модель существующего состояния с согласованным форматом и детализацией.
Обмен между разными BIM-платформами
- Достаточный результат
- IFC или другой согласованный BIM-формат
- Почему
- Формат обмена нужно определить заранее, иначе модель может не подойти рабочему процессу.
Чем Scan-to-BIM отличается от облака точек
Облако точек - это исходная цифровая основа. Оно состоит из множества точек в пространстве и показывает фактическую геометрию объекта: стены, фасады, перекрытия, трубы, оборудование, проемы и другие видимые элементы.
BIM-модель - это интерпретация этих данных. В модели должны быть элементы, которые можно использовать в проектном процессе: стены, перекрытия, проемы, конструкции, инженерные зоны или оборудование, если они входят в ТЗ.
Поэтому облако точек и BIM - разные уровни результата. Облако фиксирует фактическое состояние. BIM-модель создается на его основе, если она действительно нужна для дальнейшей работы.
Чем Scan-to-BIM отличается от DWG/PDF и 3D/CAD-модели
DWG/PDF-чертежи - это 2D-документация: планы, фасады, разрезы, развертки, отметки и схемы. Такой результат удобен для ремонта, реконструкции, фасадных работ, согласований и передачи подрядчикам.
3D/CAD-модель по облаку точек может быть геометрической моделью без BIM-структуры. Она помогает видеть объект в объеме, анализировать форму, габариты, фасады, инженерные зоны или промышленную среду.
BIM-модель обычно подразумевает больше: объектную структуру, параметры, атрибутику, согласованный уровень детализации, формат, правила моделирования и требования к дальнейшему использованию. Если нужна только геометрия, BIM может быть избыточен.
Когда Scan-to-BIM нужен, а когда нет
Scan-to-BIM нужен
Он имеет смысл, когда модель будет реально использоваться в работе: реконструкция сложного здания, проектирование в Revit, координация архитектуры и инженерных разделов, передача существующего состояния в BIM-среду или требование заказчика к RVT/IFC.
Также Scan-to-BIM полезен при долгосрочной работе с объектом: поэтапной модернизации, сложной координации, работе с инженерными системами или эксплуатации, если такая задача заранее сформулирована.
Scan-to-BIM не нужен или преждевременен
Он не нужен, если никто не будет работать с BIM-моделью. Если задача - просто измерять объект, достаточно облака точек. Если нужны планы и разрезы, достаточно DWG/PDF. Если важно объемное понимание без BIM-структуры, подойдет 3D/CAD-модель.
Частая ошибка - заказать BIM "на всякий случай". В результате заказчик платит за сложную модель, но команда использует только планы, отдельные виды или само облако точек.
Что получает заказчик
Если Scan-to-BIM действительно нужен и согласован, заказчик получает BIM-модель существующего объекта по техническому заданию. Это может быть модель в RVT, IFC или другом формате, если он заранее согласован.
Дополнительно могут передаваться исходное облако точек, 360-панорамы, фотофиксация, DWG/DXF/PDF-чертежи, 3D/CAD-модель, отчет по составу работ, архив исходных материалов и рабочая зона проекта. Но все это нужно включить в задачу отдельно.
Если проектировщику нужны фактические данные для самостоятельной работы, часто достаточно облака точек и панорам. Если нужна понятная 2D-основа для ремонта, реконструкции или согласования, лучше подготовить DWG/PDF-чертежи.
Если объект нужно разобрать в объеме, но без BIM-процесса, подойдет 3D/CAD-модель. BIM-модель имеет смысл тогда, когда команда будет работать именно с объектной информационной моделью и заранее понимает требования к структуре, формату и детализации.
Форматы данных
Формат результата должен соответствовать рабочему процессу команды. Если проектировщик работает в Revit, может понадобиться RVT. Если нужна передача между платформами, обсуждают IFC. Если команда сначала хочет проверить фактические данные, важно сохранить облако точек.
Форматы Scan-to-BIM и связанных материалов
| Формат | Для чего нужен | Кому полезен |
|---|---|---|
| E57 | Универсальная передача облака точек. | Проектировщикам и командам с разным ПО. |
| RCP/RCS | Работа с облаками точек в Autodesk-среде. | Пользователям ReCap, AutoCAD, Revit, Navisworks. |
| RVT | Модель Revit по согласованному ТЗ. | BIM-команде, архитекторам и проектировщикам в Revit. |
| IFC | Открытый обмен BIM-данными между платформами. | Командам, которым нужен openBIM-процесс. |
| DWG/DXF | CAD-чертежи и 2D-документация. | Архитекторам, инженерам, дизайнерам и подрядчикам. |
E57
- Для чего нужен
- Универсальная передача облака точек.
- Кому полезен
- Проектировщикам и командам с разным ПО.
RCP/RCS
- Для чего нужен
- Работа с облаками точек в Autodesk-среде.
- Кому полезен
- Пользователям ReCap, AutoCAD, Revit, Navisworks.
RVT
- Для чего нужен
- Модель Revit по согласованному ТЗ.
- Кому полезен
- BIM-команде, архитекторам и проектировщикам в Revit.
IFC
- Для чего нужен
- Открытый обмен BIM-данными между платформами.
- Кому полезен
- Командам, которым нужен openBIM-процесс.
DWG/DXF
- Для чего нужен
- CAD-чертежи и 2D-документация.
- Кому полезен
- Архитекторам, инженерам, дизайнерам и подрядчикам.

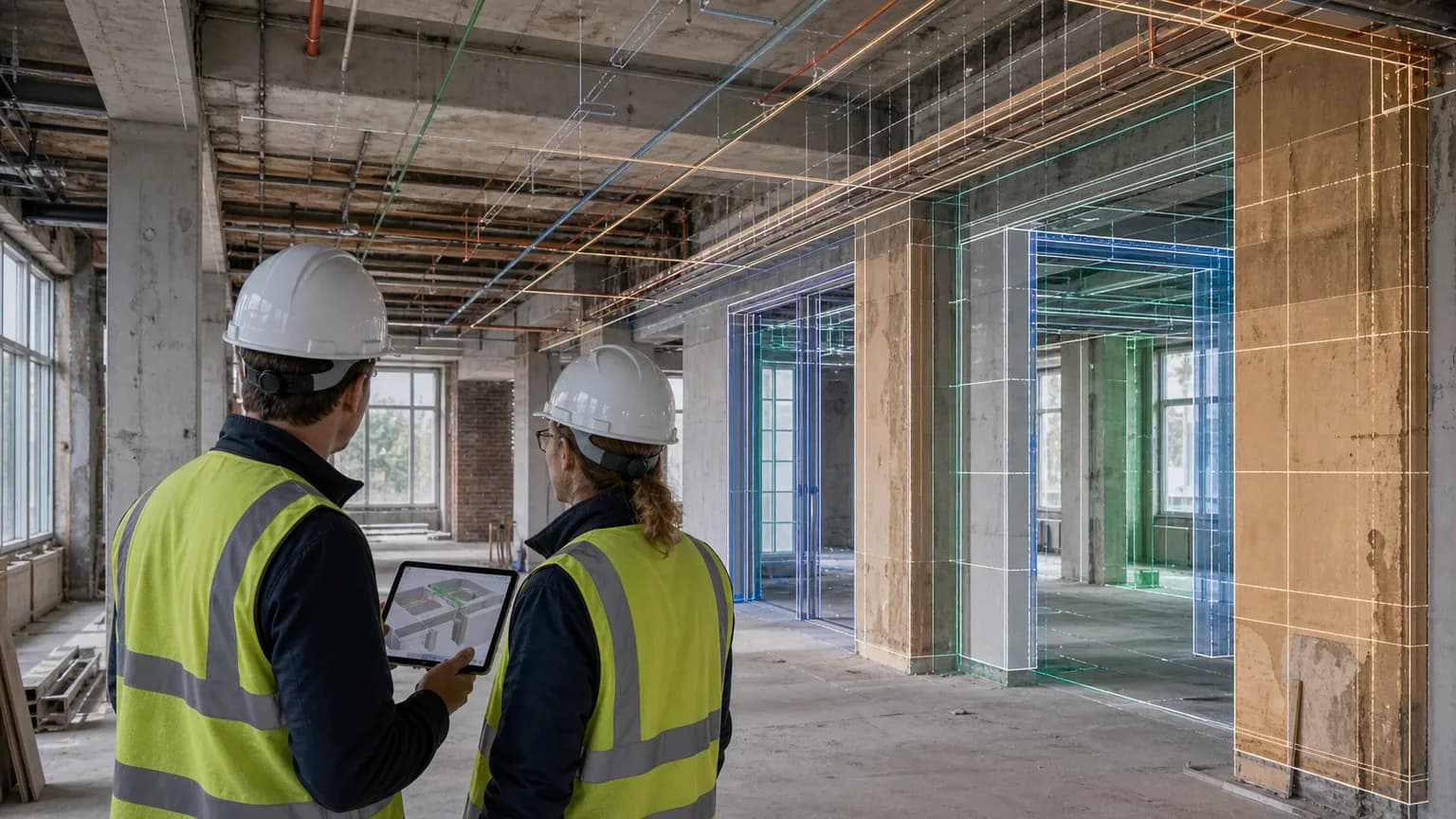

LOD, LOI и детализация
В Scan-to-BIM нельзя просто сказать "сделайте BIM" и ожидать одинаковый результат от всех исполнителей. Нужно согласовать, какие элементы моделировать, насколько подробно, какую информацию добавлять и для какой цели модель будет использоваться.
В BIM-практике часто встречаются LOD и LOI: уровень геометрической проработки и уровень информационного наполнения. Важно не само название, а практическое описание результата: стены до такого уровня, проемы так, инженерные элементы так, атрибуты такие.
Что согласовать до Scan-to-BIM
| Вопрос | Зачем нужен |
|---|---|
| Зоны моделирования | Чтобы не ожидать модель всего здания, если в ТЗ были только отдельные этажи, фасады или помещения. |
| Состав элементов | Чтобы понимать, входят ли стены, перекрытия, проемы, инженерия, оборудование и отдельные детали. |
| Детализация | Чтобы модель не оказалась слишком грубой или слишком трудоемкой для реальной задачи. |
| Атрибутика | Чтобы не ждать параметров, классификации и эксплуатационных данных без отдельного ТЗ. |
| Формат | Чтобы результат можно было открыть и использовать в рабочем ПО команды. |
Зоны моделирования
- Зачем нужен
- Чтобы не ожидать модель всего здания, если в ТЗ были только отдельные этажи, фасады или помещения.
Состав элементов
- Зачем нужен
- Чтобы понимать, входят ли стены, перекрытия, проемы, инженерия, оборудование и отдельные детали.
Детализация
- Зачем нужен
- Чтобы модель не оказалась слишком грубой или слишком трудоемкой для реальной задачи.
Атрибутика
- Зачем нужен
- Чтобы не ждать параметров, классификации и эксплуатационных данных без отдельного ТЗ.
Формат
- Зачем нужен
- Чтобы результат можно было открыть и использовать в рабочем ПО команды.
Точность, сроки и ограничения
На результат Scan-to-BIM влияет не только качество сканирования. Важны плотность и полнота облака точек, доступность зон, сложность объекта, количество элементов, требования к детализации, формат модели, необходимость атрибутики и участие проектной команды.
Если часть здания была закрыта мебелью, оборудованием, временными конструкциями или недоступными помещениями, это влияет на полноту модели. Если не согласованы зоны моделирования, исполнитель и заказчик могут ожидать разный результат.
Что не входит автоматически
Scan-to-BIM не равен проекту реконструкции. Он не включает инженерные расчеты, рабочую документацию, BIM-координацию, поиск коллизий, спецификации, ведомости оборудования, эксплуатационную модель или проектные решения, если это не согласовано отдельно.
Также Scan-to-BIM не означает, что будет смоделирован каждый болт, кабель, дефект, мелкий элемент отделки или скрытая конструкция. Модель отражает то, что входит в техническое задание и может быть корректно определено по исходным данным.
Пример из практики
Проектировщику нужно подготовить реконструкцию существующего здания. На раннем этапе ему важно понять фактическую геометрию: стены, проемы, высоты, фасады и основные конструктивные элементы.
Для первичного анализа может быть достаточно облака точек, 360-панорам и DWG/PDF-чертежей. Эти материалы позволяют измерять объект, готовить планы и обсуждать проектные решения.
Если же проектная команда работает в Revit и дальше будет координировать архитектуру и инженерные разделы, имеет смысл отдельно согласовать Scan-to-BIM: зоны моделирования, формат RVT или IFC, уровень детализации, состав элементов и требования к атрибутике.
Частые ошибки заказчика
Первая ошибка - попросить "сделать BIM", не объяснив задачу. Модель может оказаться не того формата, не той детализации или не с тем составом элементов.
Вторая ошибка - ожидать Revit автоматически после сканирования. Сканирование дает облако точек, а готовая RVT-модель создается отдельным этапом.
Третья ошибка - считать, что облако точек уже является BIM. Облако можно измерять и использовать как основу, но проектная BIM-модель создается отдельно.
Четвертая ошибка - не согласовать LOD, LOI и форматы. Тогда ожидания по детализации, атрибутике и использованию модели легко расходятся с фактическим результатом.
Связанные услуги ForwardGeo
Если нужна именно BIM-модель существующего здания по облаку точек, смотрите отдельную услугу Scan-to-BIM. Там заранее фиксируются RVT/IFC, LOD/LOI, зоны моделирования, атрибуты и ограничения результата.
Если нужно получить фактические данные по зданию, начните с лазерного 3D-сканирования зданий и помещений. Если облако уже есть, его можно подготовить, зарегистрировать и передать в нужных форматах.
Если вместо BIM достаточно планов, фасадов и разрезов, подойдет услуга обмерных чертежей DWG/PDF. Если нужна объемная геометрия без полноценного BIM-процесса, смотрите 3D/CAD-моделирование по облаку точек.
FAQ
Облако точек - это уже BIM?
Нет. Облако точек фиксирует фактическую геометрию в виде точек. BIM-модель создается отдельно и состоит из элементов модели с согласованной структурой, детализацией и информацией.
Когда нужен Scan-to-BIM?
Когда проектная команда работает в BIM-процессе, нужна модель существующего объекта, требуется Revit/IFC, координация разделов или долгосрочная работа с объектной моделью.
Что прислать для расчета?
Описание объекта, площадь, фото или планы, задачу проектировщика, требования к формату, нужные зоны, желаемую детализацию, сроки и понимание того, кто будет пользоваться моделью.
Итог
Scan-to-BIM - не обязательный результат каждого 3D-сканирования. Это отдельный процесс, в котором облако точек используется как основа для создания BIM-модели существующего объекта.
Если нужно просто зафиксировать объект, часто достаточно облака точек. Если нужны планы и разрезы - подойдут DWG/PDF-чертежи. Если нужно работать с объектом в объеме, но без BIM-структуры, может быть достаточно 3D/CAD-модели. Scan-to-BIM нужен тогда, когда команда действительно работает в BIM-процессе.
