После лазерного 3D-сканирования заказчик получает не просто набор файлов. Правильный результат - это понятные материалы по фактическому состоянию объекта: облако точек, панорамы, чертежи, модель, отчеты или архив, если они действительно нужны задаче.
Состав материалов зависит от того, что будет происходить дальше: реконструкция, ремонт, проектирование, фасадные работы, проверка отклонений, передача подрядчикам или архив фактического состояния. Поэтому его нужно согласовать до выезда, а не после обработки данных.
Максимальный комплект не всегда лучший. Иногда достаточно облака точек и панорам. Иногда без DWG/PDF-чертежей проектировщик не сможет быстро начать работу. А 3D/CAD-модель или BIM стоит заказывать только тогда, когда она реально нужна.
Коротко: что можно получить после 3D-сканирования
Базовый результат - зарегистрированное облако точек в согласованном формате. Дополнительно могут быть 360-панорамы, фото, видео, DWG/DXF/PDF-чертежи, 3D/CAD-модель, отчет по отклонениям, ортофото, рельеф, архив исходников и рабочая зона проекта.
Главный вопрос не в том, сколько файлов передать, а в том, кто будет ими пользоваться: собственник, архитектор, проектировщик, дизайнер, подрядчик, технический надзор или служба эксплуатации.
Какой результат нужен под задачу
| Задача | Что обычно нужно | Что не стоит заказывать без необходимости |
|---|---|---|
| Реконструкция здания | Облако точек, панорамы, планы, фасады, разрезы, DWG/PDF; иногда 3D/CAD или BIM по отдельному ТЗ. | Полную модель всех элементов, если проектировщику достаточно чертежей и облака. |
| Ремонт или перепланировка | Планы помещений, отметки, фотофиксация, панорамы и PDF для обсуждения с подрядчиками. | Сложную модель здания, если ремонт идет по 2D-планам. |
| Фасадные работы | Облако фасада, фасадные DWG/PDF-чертежи, отметки, развертки; иногда отчет по отклонениям. | Интерьерную съемку, если задача касается только фасада. |
| Промышленный объект | Облако точек, панорамы, фото, 3D/CAD-модель зон, схемы, материалы для проектировщиков. | Моделирование всего предприятия, если нужна только конкретная линия или инженерная зона. |
| Участок или территория | Ортофото, облако точек, рельеф, отметки, DWG/PDF, материалы для проектирования территории. | Воздушную съемку, если условия или задача требуют наземного метода. |
Реконструкция здания
- Что обычно нужно
- Облако точек, панорамы, планы, фасады, разрезы, DWG/PDF; иногда 3D/CAD или BIM по отдельному ТЗ.
- Что не стоит заказывать без необходимости
- Полную модель всех элементов, если проектировщику достаточно чертежей и облака.
Ремонт или перепланировка
- Что обычно нужно
- Планы помещений, отметки, фотофиксация, панорамы и PDF для обсуждения с подрядчиками.
- Что не стоит заказывать без необходимости
- Сложную модель здания, если ремонт идет по 2D-планам.
Фасадные работы
- Что обычно нужно
- Облако фасада, фасадные DWG/PDF-чертежи, отметки, развертки; иногда отчет по отклонениям.
- Что не стоит заказывать без необходимости
- Интерьерную съемку, если задача касается только фасада.
Промышленный объект
- Что обычно нужно
- Облако точек, панорамы, фото, 3D/CAD-модель зон, схемы, материалы для проектировщиков.
- Что не стоит заказывать без необходимости
- Моделирование всего предприятия, если нужна только конкретная линия или инженерная зона.
Участок или территория
- Что обычно нужно

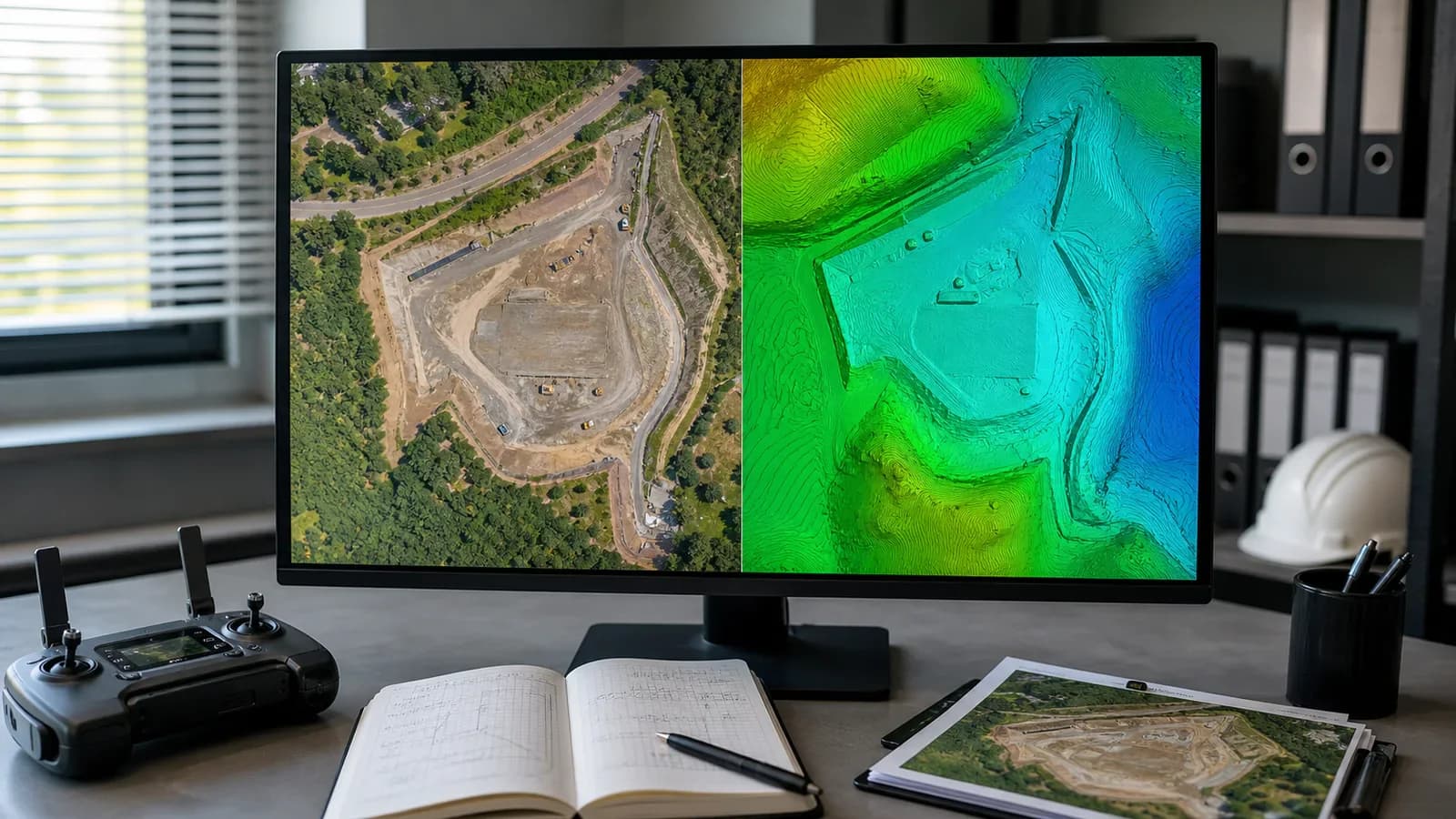

- Ортофото, облако точек, рельеф, отметки, DWG/PDF, материалы для проектирования территории.
- Что не стоит заказывать без необходимости
- Воздушную съемку, если условия или задача требуют наземного метода.
Когда нужен расширенный комплект, а когда достаточно базового
Расширенный комплект нужен
Расширенный комплект нужен, если данные будут использовать несколько участников проекта, объект сложный, старые планы не совпадают с фактом, нужны обмерные чертежи, модель, отчет или материалы для согласований.
Достаточно базового результата
Базового результата достаточно, если у команды уже есть специалисты и ПО для работы с облаками точек, а задача - зафиксировать геометрию объекта и передать исходные данные для дальнейшей обработки.
Не стоит заказывать лишнее
Не стоит заказывать 3D/CAD-модель, BIM, отчеты или десятки листов чертежей просто «на всякий случай». Лишние материалы увеличивают срок и стоимость, но не всегда помогают решить задачу.

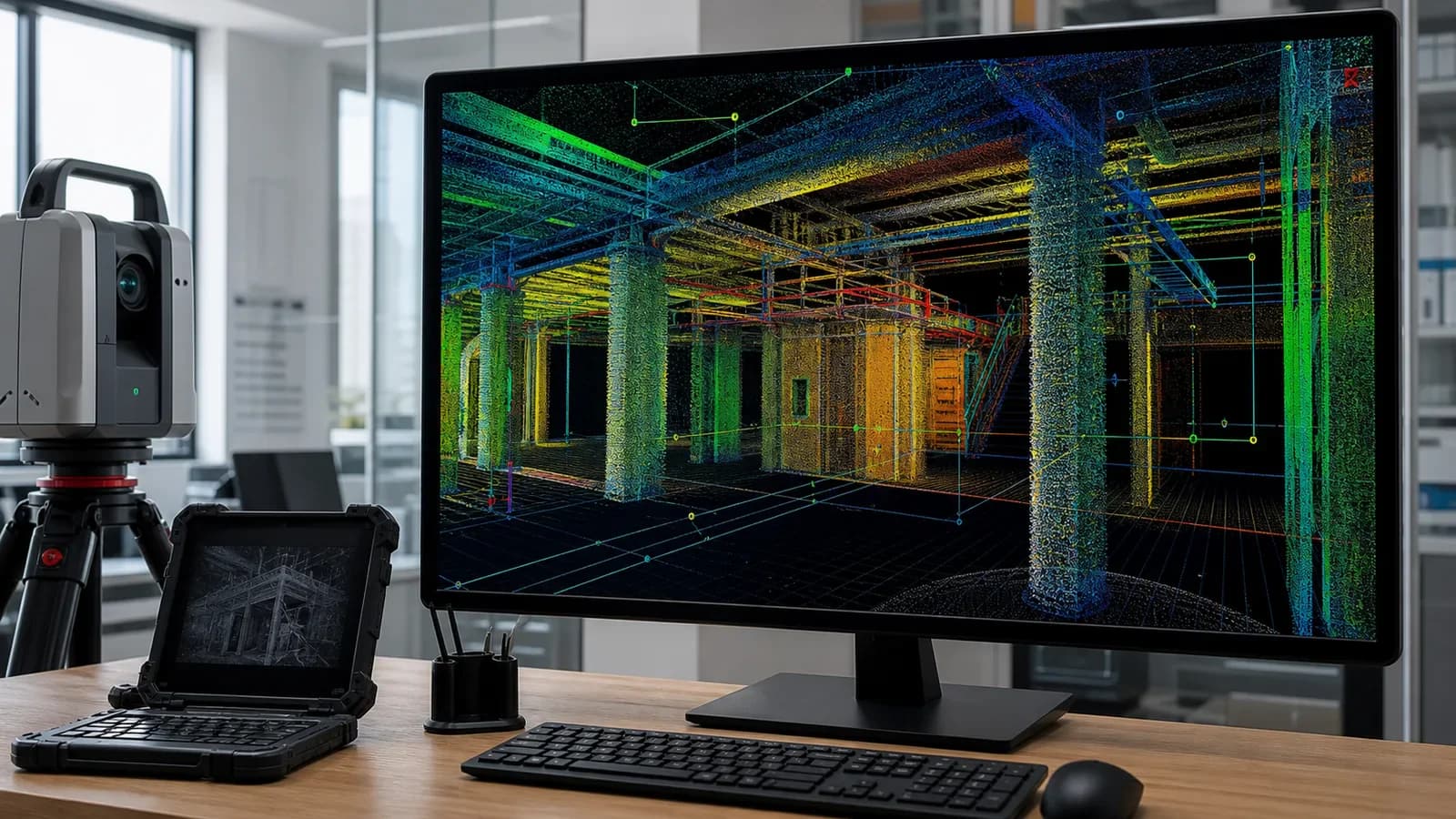

Облако точек: основа результата
Облако точек фиксирует фактическую геометрию объекта. По нему можно измерять расстояния, проверять размеры, видеть стены, проемы, лестницы, фасады, оборудование, трубопроводы, рельеф и другие элементы.
Важно понимать: облако точек - это не готовый чертеж и не модель. Это точная цифровая основа, из которой при необходимости готовят планы, фасады, разрезы, 3D/CAD-модель или отчет.
Чаще всего облака передают в E57, LAS/LAZ, RCP/RCS или другом согласованном формате. Если облако уже снято, может понадобиться отдельная обработка и регистрация облаков точек.

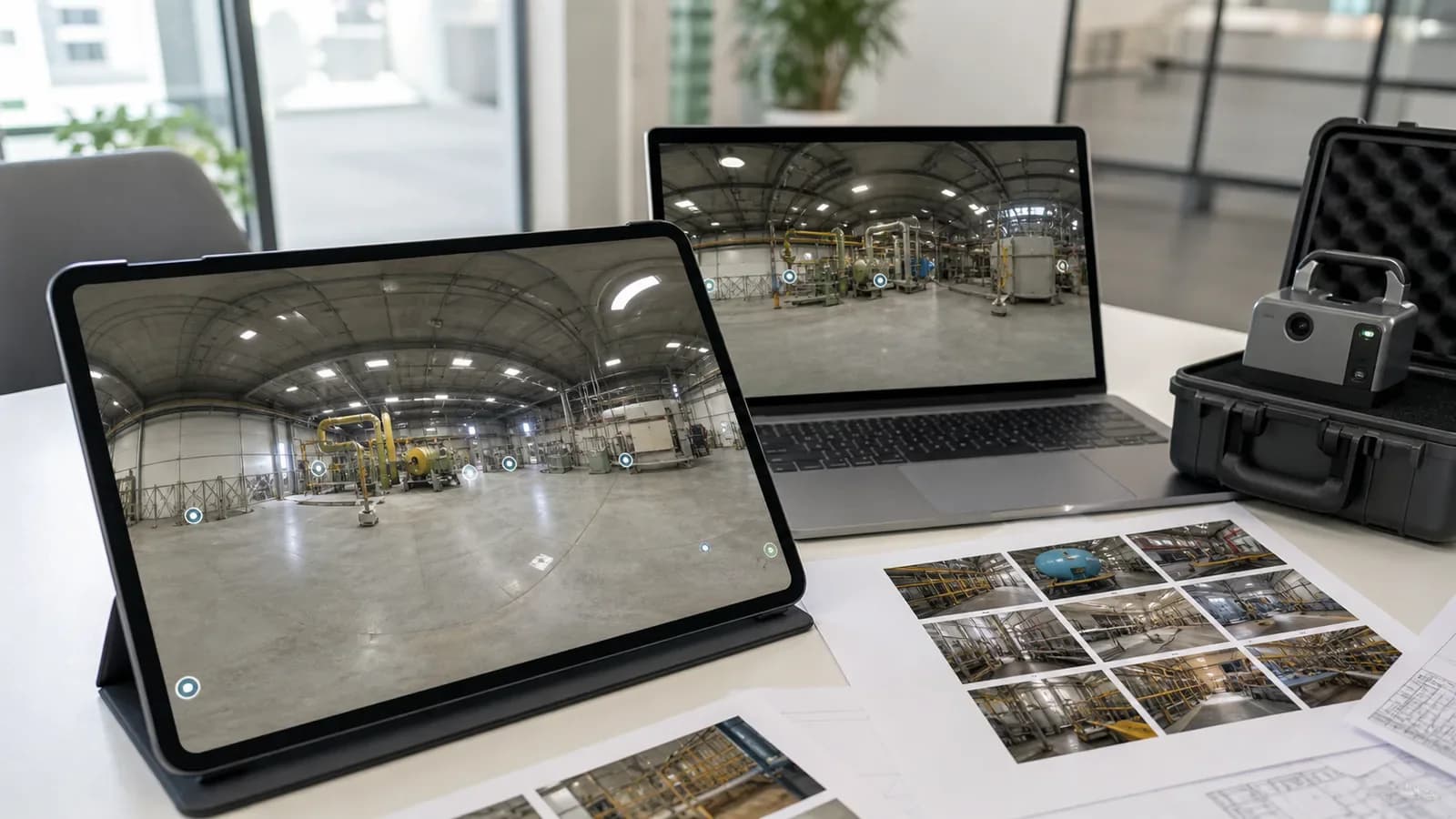

Панорамы, фото и видео: чтобы объект было удобно смотреть
360-панорамы помогают смотреть объект удаленно: открыть точку съемки, оценить отделку, материалы, доступ, состояние зон и детали, которые не всегда очевидны по облаку точек.
Фото и видео не заменяют сканирование, но делают материалы понятнее для заказчика и подрядчиков. Их удобно использовать в обсуждениях, пояснениях, презентациях и рабочих чатах.

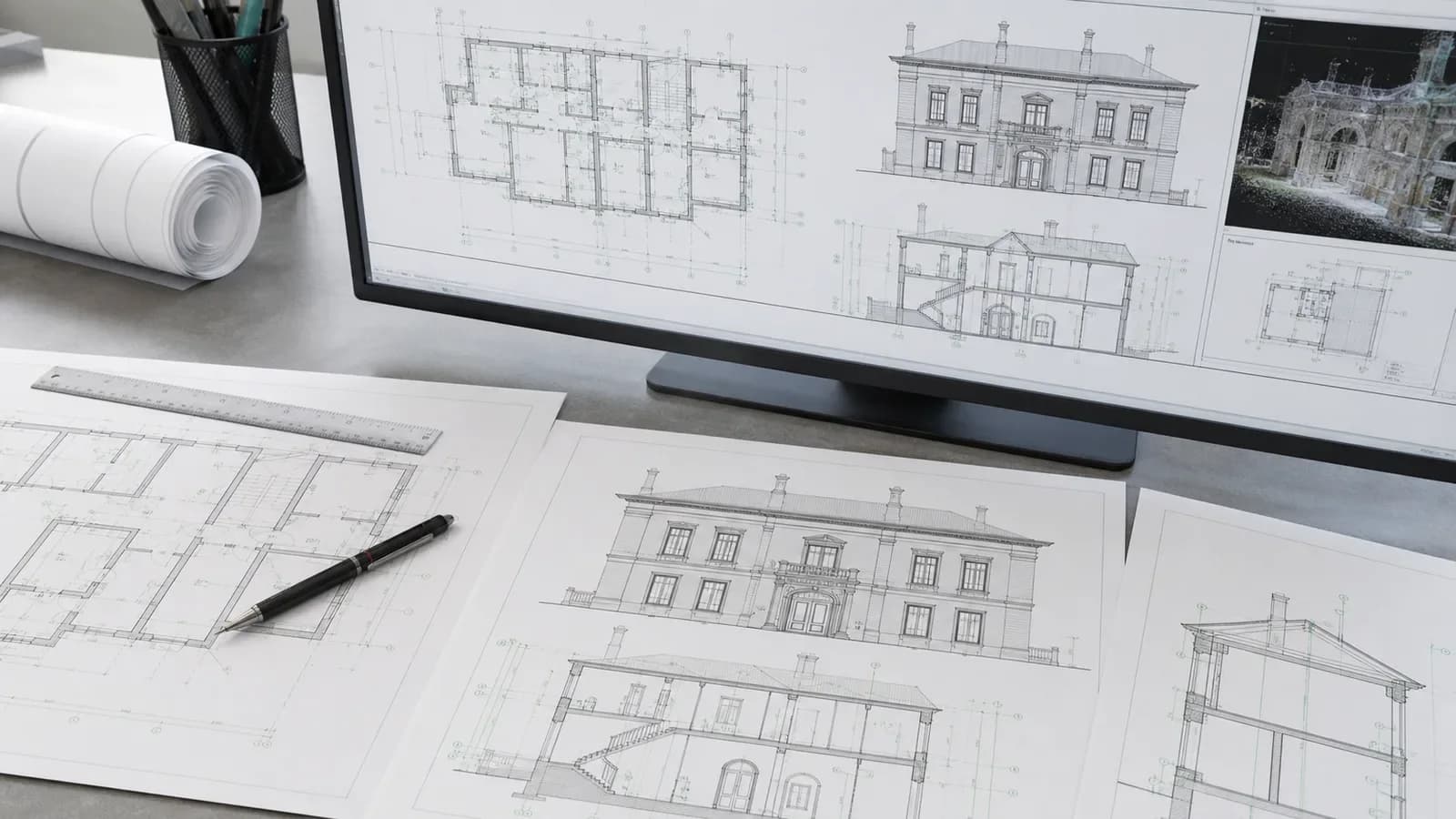

DWG/PDF-чертежи: когда нужны планы, фасады и разрезы
Если результат должен быстро попасть в проектирование, ремонт или работу подрядчиков, обычно нужны обмерные чертежи: планы, фасады, разрезы, отметки, развертки или схемы по согласованному составу.
DWG или DXF удобны для CAD-команды, PDF - для просмотра, печати, согласования и передачи подрядчикам. Такие чертежи готовятся по облаку точек, но не появляются автоматически из сканера.
Если нужны именно рабочие листы по фактическим данным, это отдельная услуга - обмерные чертежи и документация в DWG/PDF.

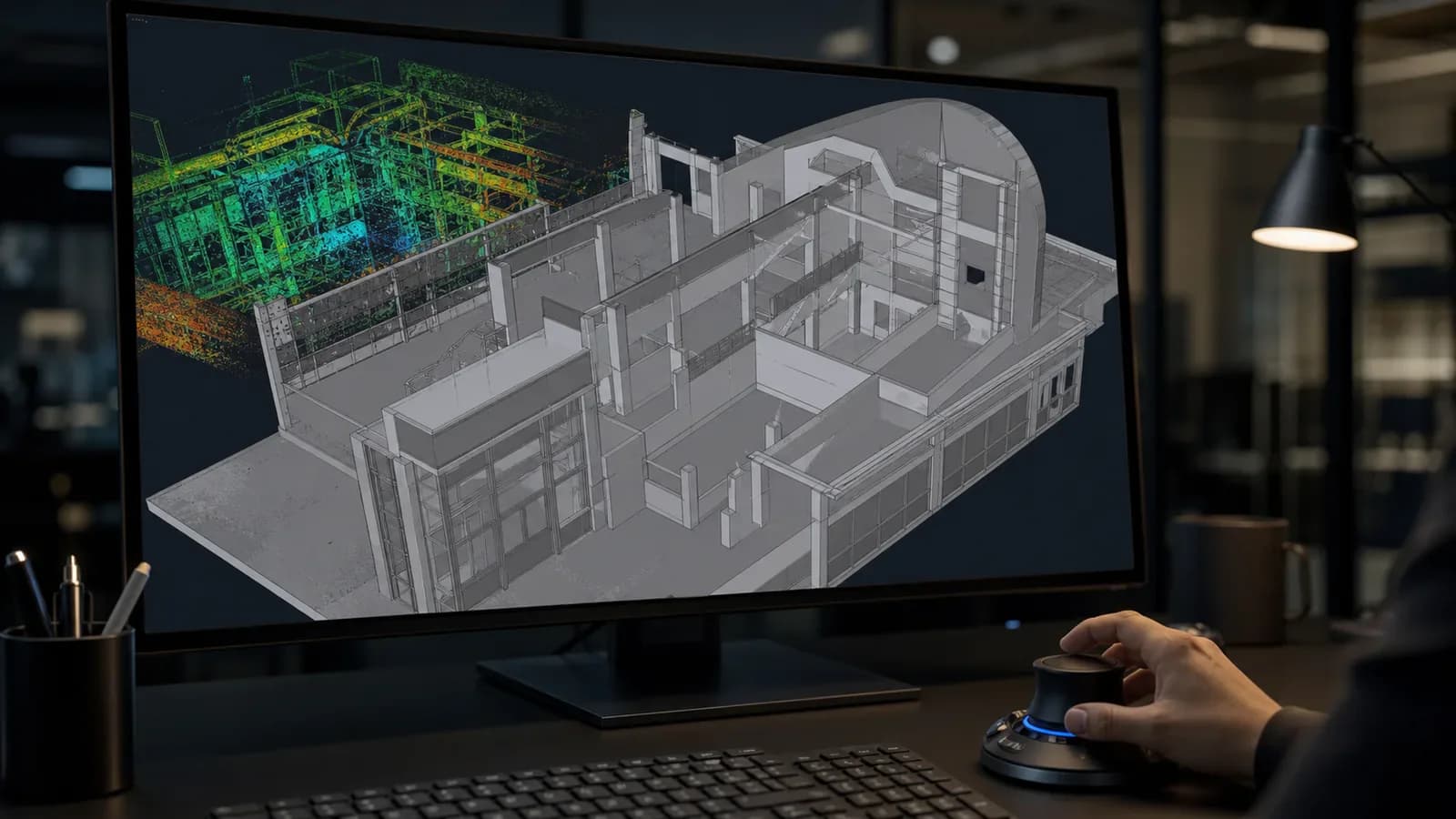

3D/CAD-модель и BIM: полезно, но не всегда обязательно
3D/CAD-модель нужна, когда объект сложно анализировать только по 2D-чертежам: многоуровневые помещения, инженерные зоны, фасады со сложной геометрией, промышленное оборудование или реконструкция с объемной координацией.
Модель не равна облаку точек. Ее строят отдельно по согласованной детализации. Полноценная BIM-модель с атрибутикой, RVT/IFC и LOD/LOA не должна подразумеваться автоматически, если это не зафиксировано в ТЗ.
Если задача требует объемной геометрии, состав 3D-моделирования по облаку точек нужно согласовать до начала работ.
Форматы данных и кому они нужны
| Формат | Для чего используется | Кому важно согласовать |
|---|---|---|
| E57 | Универсальная передача облака точек между разными программами. | Проектировщику, BIM/CAD-специалисту, обработчику облаков. |
| LAS/LAZ | Большие облака точек, территории, рельеф, геоданные. | Геодезисту, специалисту по территории, проектировщику площадки. |
| RCP/RCS | Работа с облаками в Autodesk-среде. | Архитектору, инженеру, CAD/BIM-команде. |
| DWG/DXF | Планы, фасады, разрезы и другие рабочие чертежи. | Архитектору, дизайнеру, строителю, проектировщику. |
| Просмотр, печать, согласование и передача подрядчикам. | Заказчику, подрядчику, управляющей компании. | |
| RVT/IFC | BIM-модель по согласованному ТЗ и уровню детализации. | BIM-команде и проектировщику реконструкции. |
E57
- Для чего используется
- Универсальная передача облака точек между разными программами.
- Кому важно согласовать
- Проектировщику, BIM/CAD-специалисту, обработчику облаков.
LAS/LAZ
- Для чего используется
- Большие облака точек, территории, рельеф, геоданные.
- Кому важно согласовать
- Геодезисту, специалисту по территории, проектировщику площадки.
RCP/RCS
- Для чего используется
- Работа с облаками в Autodesk-среде.
- Кому важно согласовать
- Архитектору, инженеру, CAD/BIM-команде.
DWG/DXF
- Для чего используется
- Планы, фасады, разрезы и другие рабочие чертежи.
- Кому важно согласовать
- Архитектору, дизайнеру, строителю, проектировщику.
- Для чего используется
- Просмотр, печать, согласование и передача подрядчикам.
- Кому важно согласовать
- Заказчику, подрядчику, управляющей компании.
RVT/IFC
- Для чего используется
- BIM-модель по согласованному ТЗ и уровню детализации.
- Кому важно согласовать
- BIM-команде и проектировщику реконструкции.

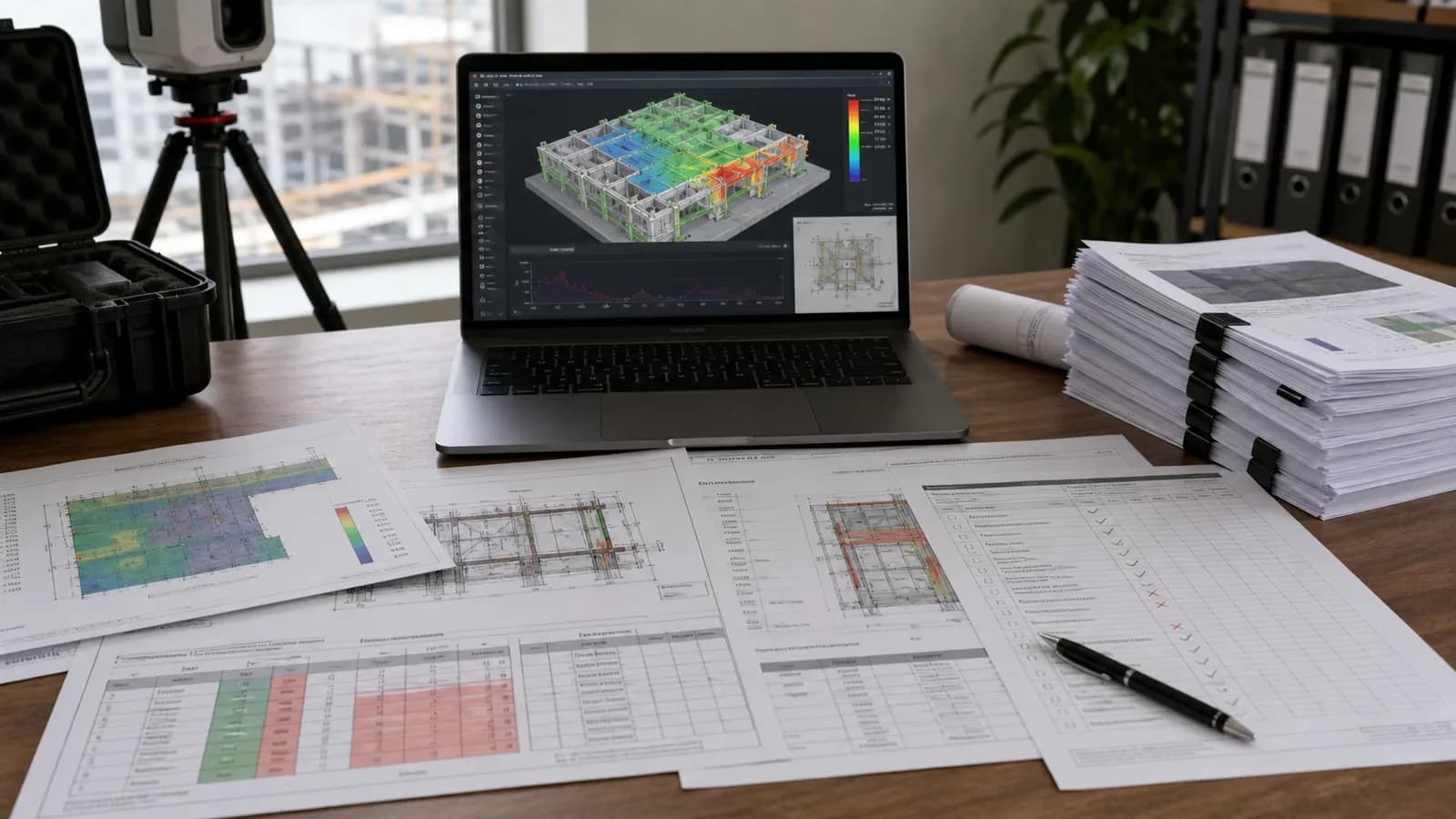

Отчеты, ведомости и контроль отклонений
Иногда нужны не только данные, но и выводы: карта отклонений, контрольные сечения, отчет, ведомость помещений, пояснение по закрытым зонам или список ограничений съемки.
Такие материалы полезны для технического надзора, контроля монтажа, проверки факта относительно проекта и передачи решения нескольким участникам. Для этого отдельно согласуется контроль отклонений по 3D-сканированию.
Рабочая зона проекта и архив
Материалы должны быть не просто сложены в папку, а понятно структурированы: где облако точек, где панорамы, где чертежи, где фото, где исходники, а где файлы для просмотра и согласования.
Для больших проектов удобна рабочая зона: заказчик и команда открывают материалы в браузере, скачивают нужные файлы и видят один и тот же набор данных. Это снижает путаницу в переписке.
Пример того, как материалы могут собираться в проект, можно посмотреть в проектах Форвард Гео.
Пример из практики
Типовая задача: частный дом готовят к реконструкции. Собственнику нужны понятные материалы для архитектора, строителей и обсуждения с подрядчиками.
Минимально полезный состав: облако точек E57/RCP, 360-панорамы, планы этажей, фасады и разрезы в DWG/PDF. Если нужно работать с участком, отдельно обсуждаются рельеф, отметки и материалы по территории.
Что не стоит включать автоматически: полную BIM-модель, если архитектор работает по 2D-чертежам; сложный отчет по отклонениям, если нет задачи контроля; лишние форматы, которыми никто не будет пользоваться.
Частые ошибки заказчика
Первая ошибка - просить «все материалы», не объясняя задачу. Так легко получить лишние файлы и увеличить стоимость без пользы.
Вторая ошибка - не согласовать форматы с проектировщиком. Облако может быть качественным, но неудобным для конкретной рабочей среды.
Третья ошибка - заказывать только облако точек, когда команде нужны DWG/PDF-чертежи или понятные материалы для подрядчиков.
Четвертая ошибка - ждать финала, чтобы впервые обсудить состав результата. Материалы после сканирования нужно проектировать заранее.
Вопросы и ответы
Всегда ли после 3D-сканирования нужны чертежи?
Нет. Если команда умеет работать с облаком точек и ей нужны исходные данные, чертежи могут быть не нужны. Если результат нужен строителям, архитектору или подрядчикам, DWG/PDF обычно сильно упрощают работу.
Облако точек можно открыть без специальной программы?
Часто для полноценной работы нужно специализированное ПО. Для просмотра и обсуждения можно подготовить панорамы, PDF, изображения или рабочую зону проекта.
Панорамы заменяют облако точек?
Нет. Панорамы помогают смотреть объект, но не заменяют точную геометрию. Облако точек нужно для измерений, чертежей, модели и контроля.
3D/CAD-модель входит в сканирование по умолчанию?
Нет. Сканирование дает фактические данные, а модель строится отдельно по согласованной детализации, границам и формату.
Можно ли получить несколько форматов облака точек?
Да, если это согласовано заранее. Часто готовят E57 как универсальный формат и RCP/RCS для Autodesk-среды.
Что лучше прислать до расчета?
Фото объекта, старые планы, адрес или регион, список зон, задачу, требования проектировщика к форматам и понимание, кому будут передаваться материалы.
Можно ли сначала заказать базовый комплект, а потом доработать материалы?
Иногда можно, если исходное облако подготовлено качественно и нужные зоны сняты. Но если изначально не включить важные зоны, доработка может потребовать повторного выезда.
Итог
Результат 3D-сканирования нужно выбирать от задачи. Одному проекту достаточно облака точек и панорам, другому нужны DWG/PDF-чертежи, третьему - 3D/CAD-модель, отчет или рабочая зона проекта.
Хороший состав материалов не перегружает проект лишними файлами и не оставляет команду без нужных форматов. Его лучше согласовать до съемки, чтобы сразу получить данные, с которыми можно работать.
