От чего зависит точность лазерного сканирования

Если коротко: точность лазерного 3D-сканирования зависит не только от сканера. На итоговый результат влияют объект, расстояния, доступность зон, количество станций, перекрытие сканов, контрольные точки, регистрация облаков, обработка данных и состав материалов.

Поэтому нельзя честно назвать одну универсальную точность для всех объектов. Для обмерных чертежей здания, фасадной съемки, промышленного сканирования, монтажа оборудования и контроля отклонений требования будут разными.

Главный вопрос должен звучать не "какая точность у сканера?", а "какая точность нужна для вашей задачи и в каких материалах она должна быть обеспечена?".

Коротко: что важно понять

Точность в проекте складывается из нескольких уровней: измерения прибором, качества отдельных сканов, регистрации облаков, привязки к контрольным точкам и точности итоговых материалов. Если обсуждать только паспортную характеристику сканера, можно пропустить важные ограничения объекта.

Что означает точность лазерного сканирования

Когда говорят о точности лазерного сканирования, часто имеют в виду одну цифру из технических характеристик прибора. В реальном проекте этого мало: точность результата зависит от всей цепочки работ.

Есть точность измерения сканером. Есть точность отдельного скана: на нее влияют расстояние до поверхности, угол визирования, материал, отражение и выбранные настройки. Есть точность регистрации, когда несколько сканов объединяются в одно облако точек. Есть точность привязки, если данные нужно связать с контрольными точками или координатной системой.

Отдельный уровень - точность итоговых материалов. DWG/PDF-чертеж, 3D/CAD-модель или карта отклонений создаются по исходным данным, но не равны самому облаку точек. Их состав, детализация и допустимые упрощения нужно согласовать до начала работ.

Почему точность зависит не только от сканера

Технические характеристики оборудования важны, но один и тот же сканер может дать разный результат на простом помещении, сложном фасаде, промышленном объекте или участке с большим количеством препятствий.

Если сканер стоит слишком далеко от важной поверхности, качество данных может быть хуже. Если поверхность снята под острым углом, данные становятся менее надежными. Если между станциями мало перекрытия, сложнее качественно объединить сканы. Если зона закрыта мебелью, оборудованием, техникой, лесами или складированием, сканер не зафиксирует скрытую геометрию.

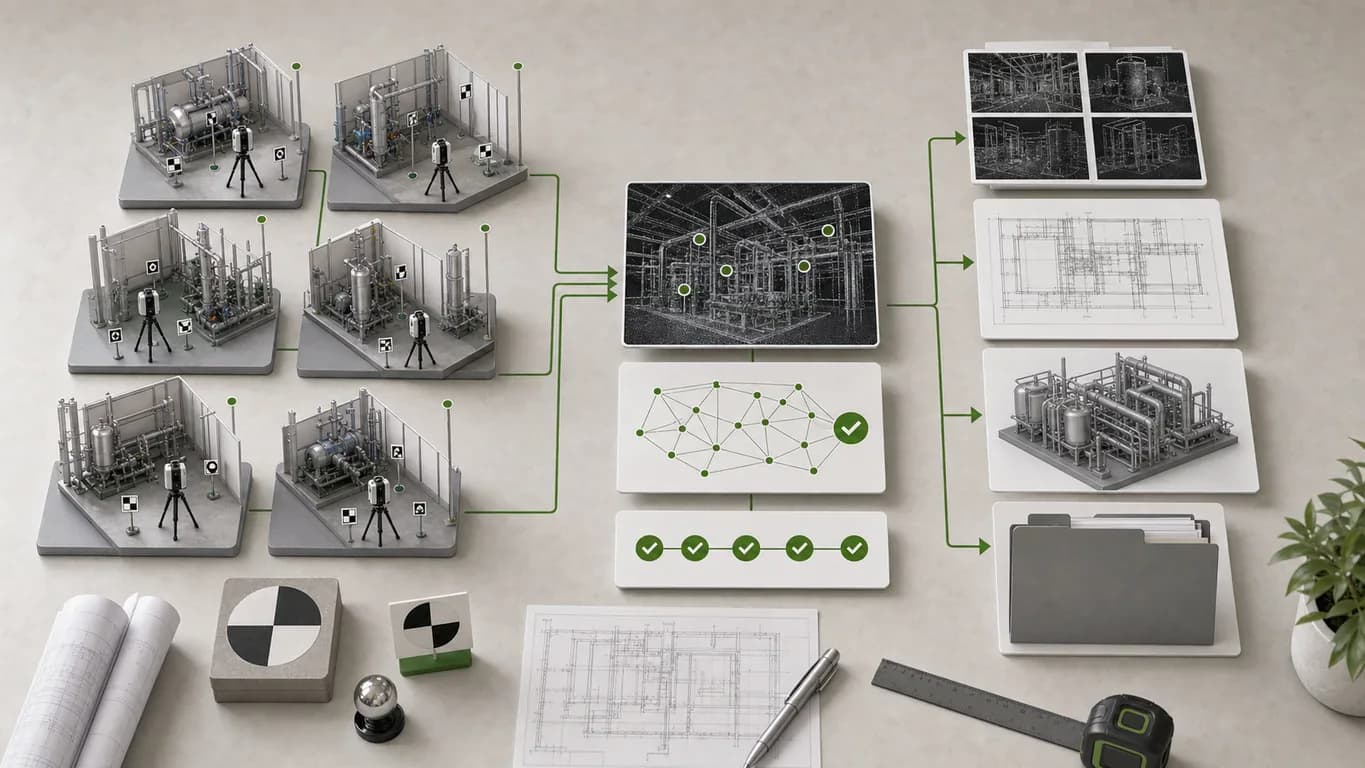

После выезда отдельные сканы нужно зарегистрировать, проверить, очистить, при необходимости привязать и подготовить к передаче. Ошибка на этапе регистрации может повлиять на все итоговое облако.

Что влияет на точность

На точность влияет много факторов. Часть связана с оборудованием, часть - с объектом, часть - с организацией работ и обработкой данных.

Эти факторы нельзя отделить от задачи. Для простого просмотра объекта и для монтажа оборудования нужны разные требования к съемке, проверке и материалам.

Когда нужна высокая точность

Высокая точность нужна там, где ошибка в геометрии может привести к переделкам, неправильному проектному решению или конфликту на объекте.

При монтаже оборудования важно понимать габариты, проходы, высоты, отметки, положение трубопроводов, металлоконструкций и соседних элементов. Если данные неточные, оборудование может не пройти, не встать в нужное положение или пересечься с существующими системами.

Повышенные требования также важны при контроле отклонений. Если нужно сравнить фактическую геометрию с проектом, плоскостью, осью, моделью или допусками, недостаточно просто посмотреть объект. Нужны данные, которым можно доверять в критичных зонах.

Для фасадных работ точность важна из-за проемов, отметок, выступов, перепадов и отклонений поверхности. На промышленных объектах - из-за плотности оборудования, трубопроводов, кабельных трасс, металлоконструкций и зон монтажа.

Когда высокая точность может быть избыточной

Высокая точность нужна не всегда. Если задача - предварительно оценить объект, получить визуальный контекст, показать состояние площадки заказчику или понять общий объем работ, повышенные требования могут быть лишними.

Для ранней стадии иногда важнее быстро понять объект: где основные зоны, как устроена планировка, какие есть ограничения и какие материалы потребуются дальше. В таких случаях часто достаточно панорам, фото, базового облака точек или простых материалов для обсуждения.

Повышенная точность увеличивает требования к съемке, контролю, обработке и срокам. Хороший подход - определить, где точность критична, а где достаточно общей фиксации. Например, на промышленном объекте можно детально снять монтажную зону, а остальную часть зафиксировать как контекст.

Точность облака точек, чертежей и модели

Облако точек фиксирует фактическую геометрию видимых поверхностей. Но DWG/PDF-чертеж - это уже подготовленный материал, созданный по данным съемки. Специалист выбирает плоскости, линии, отметки, проемы, стены, фасады, разрезы и уровни.

Не все, что есть в облаке, автоматически переносится в чертеж. Чертеж может быть упрощенным или подробным - это зависит от задачи. Если в ТЗ не указаны фасады, разрезы или определенные элементы, они не появятся в материалах сами по себе.

3D/CAD-модель тоже не является самим облаком точек. Это геометрическая модель, построенная по данным облака. Какие элементы включить, насколько детально их моделировать и как обрабатывать неровности, нужно согласовать заранее.

3D/CAD-модель не равна BIM. BIM/Revit/IFC/LOD, атрибутика, классификация элементов и информационное наполнение согласуются отдельно. Точное облако точек не означает, что автоматически будет создана подробная BIM-модель.

Какая точность нужна под задачу

Что получает заказчик

Заказчик получает не абстрактную точность, а согласованные материалы: облако точек, 360-панорамы, фотофиксацию, DWG/DXF/PDF-чертежи, 3D/CAD-модель по отдельному ТЗ, карту отклонений, отчетные материалы, архив или рабочую зону проекта.

Состав зависит от задачи. Для фасада могут понадобиться фасадные чертежи, развертки и отметки. Для промышленного объекта - облако точек, панорамы и модель критичной зоны. Для контроля отклонений - база сравнения, карта отклонений и пояснения к результату.

Форматы данных

Форматы лучше согласовать до начала работ. Для облаков точек часто используют E57, LAS/LAZ, RCP/RCS. E57 удобен как универсальный формат передачи, LAS/LAZ применяются для облаков точек и больших массивов данных, RCP/RCS удобны для работы в Autodesk-среде.

Для чертежей используют DWG/DXF и PDF. Для фотофиксации - JPG/PNG. Для передачи архива материалов - ZIP. RVT/IFC указываются только тогда, когда отдельно согласована BIM-модель и ее состав.

Точность, сроки и ограничения

Сроки зависят от площади, сложности объекта, доступа, количества станций, необходимости контрольных точек, привязки, плотности данных и состава материалов. Чем выше требования к проверяемости и детализации, тем больше времени нужно на съемку и обработку.

Сканер фиксирует только видимые поверхности. Он не видит сквозь стены, мебель, оборудование, отделку, закрытые конструкции и временные препятствия. Стекло, зеркала, вода, блестящие поверхности, движение людей и техники могут усложнить съемку.

Если нужна координатная привязка, контрольные точки, сравнение с проектом или карта отклонений, это нужно согласовать до выезда. Иначе можно получить технически корректное облако точек, но не тот результат, который нужен проектной команде.

Что важно согласовать до выезда

До выезда важно согласовать не только адрес и дату. Нужно понять, какие зоны снять, где точность критична, нужна ли координатная привязка, нужны ли контрольные точки, требуются ли чертежи, модель или карта отклонений, в каких форматах передавать материалы и кто будет ими пользоваться.

Также стоит заранее обсудить ограничения: закрытые помещения, оборудование, стекло, зеркала, работающие зоны, движение людей и техники, высотные участки, режим доступа, требования безопасности и погодные условия, если съемка выполняется на улице.

Что не входит автоматически

Точное облако точек не равно готовым чертежам. Чертежи DWG/PDF готовятся отдельно. Сканирование не равно проекту: оно фиксирует фактическое состояние, но не создает проект реконструкции, рабочую документацию, инженерные расчеты или проектные решения.

Высокая точность сканирования не равна экспертизе. Карта отклонений не является строительным заключением, если не согласована отдельная экспертная работа. Кадастровые работы, межевание, официальный топографический план и юридически значимые инженерно-геодезические изыскания также не входят автоматически.

Пример из практики

Допустим, заказчику нужно установить новое оборудование в существующем цехе. На первый взгляд можно просто снять помещение и передать облако точек. Но для такой задачи важна не общая картинка, а конкретные критичные зоны.

До выезда нужно согласовать, что важно проверить: габариты монтажной зоны, высоты, проходы, положение трубопроводов, металлоконструкций, кабельных трасс, соседнего оборудования и возможных пересечений.

В этом случае съемку планируют так, чтобы критичные зоны были видны с нескольких станций. При необходимости используют контрольные точки или привязку. На выходе можно подготовить облако точек в E57/RCP, 360-панорамы и 3D/CAD-модель монтажной зоны по отдельному ТЗ.

Частые ошибки заказчика

Частая ошибка - написать "нужна максимальная точность", но не объяснить задачу. Максимальная точность везде не всегда нужна. Важно указать, где она критична и для чего используются данные.

Вторая ошибка - ориентироваться только на паспортную точность сканера. Паспортная характеристика прибора важна, но на итог влияют съемка, объект, доступ, расстояния, регистрация и обработка.

Третья ошибка - не указывать критичные зоны. Если важно проверить монтажную площадку, фасадную плоскость или участок с отклонениями, это нужно сказать до выезда.

Еще одна ошибка - ждать чертежи, модель или BIM автоматически. Сканирование дает исходные данные, а итоговые материалы готовятся отдельно по задаче.

Что прислать для расчета

Для предварительной оценки пришлите адрес или регион объекта, фото, видео, старые планы или схемы, если они есть, и описание задачи.

Важно указать, для чего нужна точность: для обмерных чертежей, фасадов, монтажа, контроля отклонений, 3D/CAD-модели, передачи проектировщику или предварительного анализа.

Если известны форматы, укажите их сразу: E57, LAS/LAZ, RCP/RCS, DWG/DXF, PDF, ZIP или другие. Если форматы неизвестны, напишите, кто будет пользоваться материалами и в какой программе.

Связанные услуги ForwardGeo

Если нужно получить фактическую геометрию здания, помещения или фасада, смотрите лазерное 3D-сканирование зданий и фасадную съемку. Если требуется подготовить облако точек для дальнейшей работы, важна обработка и регистрация.

Для чертежей, 3D/CAD-модели и промышленных объектов используйте профильные услуги ForwardGeo.

FAQ

Какая точность у лазерного 3D-сканирования?

Единой точности для всех объектов нет. Итог зависит от сканера, объекта, расстояний, доступа, количества станций, регистрации, контрольных точек и состава материалов.

Почему нельзя назвать одну точность для всех объектов?

Потому что помещение, фасад, промышленный цех, монтажная зона и предварительная визуальная фиксация требуют разного подхода. Условия съемки и итоговые материалы тоже отличаются.

Чем точность сканера отличается от точности облака точек?

Точность сканера - это характеристика прибора. Точность облака точек зависит еще от съемки, расстояний, перекрытия, регистрации, привязки и обработки.

Что влияет на точность облака точек?

Оборудование, расстояние до объекта, количество станций, перекрытие сканов, контрольные точки, регистрация, плотность точек, доступность зон и качество обработки.

Нужны ли контрольные точки?

Не всегда. Они нужны, когда требуется проверяемая привязка, координатная система, высокая надежность регистрации или точное сравнение данных.

Влияет ли расстояние до объекта?

Да. Расстояние, угол визирования и материал поверхности могут влиять на качество данных. Поэтому важно правильно планировать точки сканирования.

Почему чертежи могут иметь другую точность, чем облако точек?

Потому что чертеж - это интерпретация данных. Не все элементы облака переносятся в DWG/PDF, а состав и детализация чертежей зависят от технического задания.

Нужно ли отдельно заказывать контроль отклонений?

Да. Контроль отклонений - это отдельная задача сравнения фактической геометрии с проектом, плоскостью, моделью, осью или допусками.

Что прислать для расчета?

Фото, видео, адрес, старые планы, описание задачи, критичные зоны, нужные форматы, требования проектировщика, ограничения доступа и сроки.

Итог

Точность лазерного сканирования - это не одна цифра в паспорте прибора. Итоговый результат зависит от объекта, доступа, расстояний, количества станций, регистрации, контрольных точек, обработки и того, какие материалы заказчик хочет получить.

Для предварительного осмотра может быть достаточно базовых материалов. Для фасадов, монтажа оборудования, промышленного объекта или контроля отклонений требования должны быть строже.

Правильный подход - не просить "максимальную точность", а описать задачу: что нужно проверить, какие зоны критичны, какие форматы нужны и кто будет пользоваться результатом.
