Обмерные чертежи нужны, когда проектировать, ремонтировать или реконструировать объект приходится не по старым схемам, а по фактическому состоянию. Это рабочие DWG/PDF-материалы: планы, фасады, разрезы, отметки и схемы, подготовленные по реальным измерениям.
Такие чертежи не заменяют архитектурный проект и не являются разрешительной документацией. Их задача другая: дать архитектору, дизайнеру, проектировщику, подрядчику или собственнику точную основу для дальнейшей работы.
Состав обмерных чертежей зависит от задачи. Для ремонта помещения может хватить планов. Для реконструкции здания нужны планы, фасады и разрезы. Для фасадных работ важны отметки, проемы, декор, выступающие элементы и геометрия плоскостей.

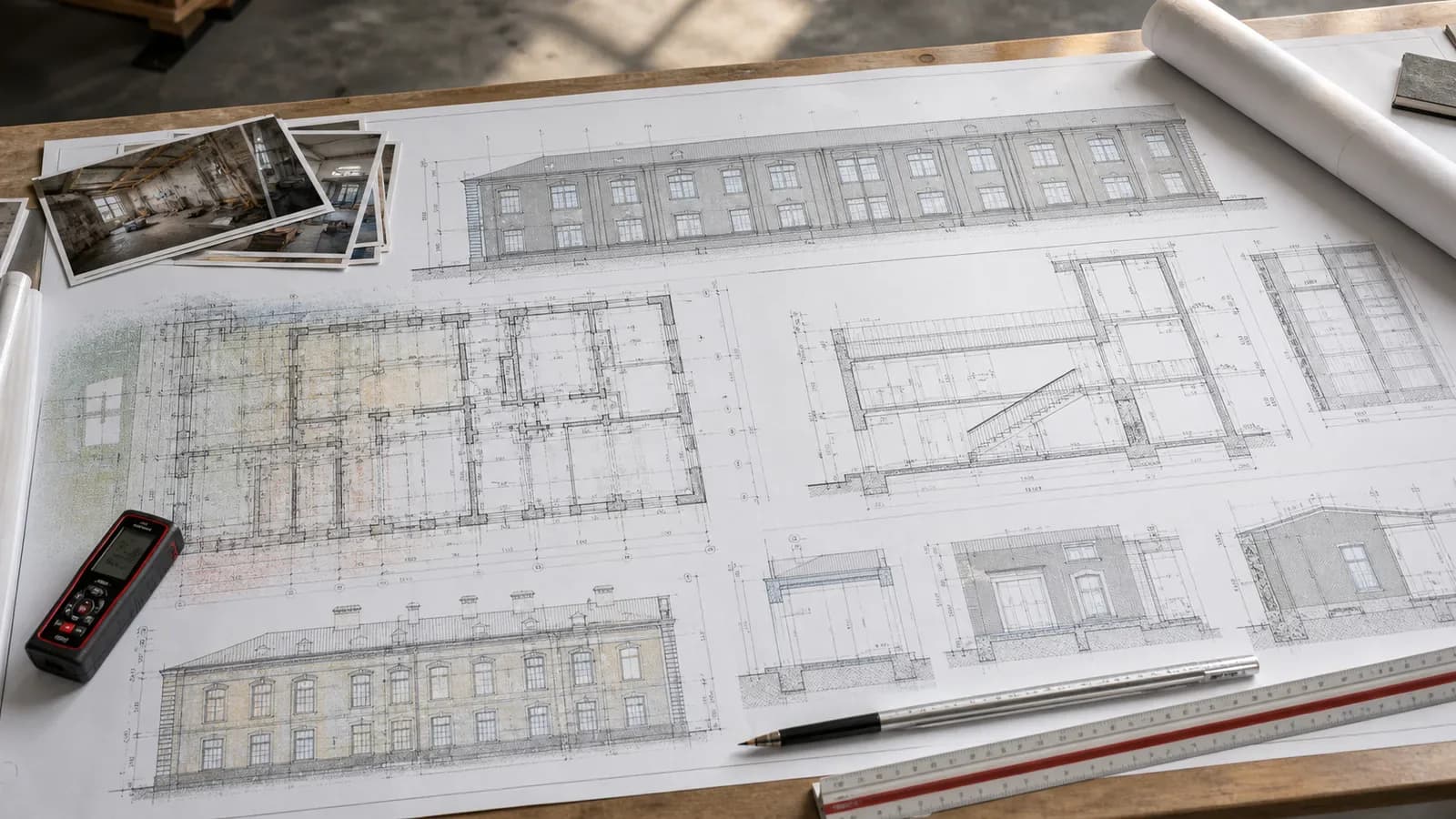

Коротко: что получает заказчик
Заказчик получает согласованный комплект чертежей в DWG/DXF и PDF. В него могут входить планы этажей, фасады, разрезы, развертки, отметки, схемы технических зон, пояснения по закрытым участкам и, если нужно, облако точек как проверяемая основа.
Правильный комплект не должен быть максимальным. Он должен быть достаточным: без лишних листов, но с теми материалами, которые реально нужны проектной команде.
Какой состав чертежей нужен под задачу
| Задача | Что включить в комплект | Что не заказывать лишнего |
|---|---|---|
| Ремонт квартиры или офиса | Планы помещений, проемы, основные размеры, отметки, PDF для обсуждения с подрядчиками. | Фасады, разрезы и модель, если работа идет только по планировке. |
| Реконструкция здания | Планы, фасады, разрезы, уровни, высотные отметки, DWG/PDF и при необходимости облако точек. | Детальную BIM-модель, если проектировщику достаточно 2D-основы. |
| Фасадные работы | Фасадные чертежи, отметки, проемы, выступающие элементы, развертки и данные по геометрии. | Интерьерные планы, если задача касается только фасада. |
| Техническая зона | Планы, разрезы, схемы оборудования, проходов, трубопроводов или конструкций по согласованным зонам. | Съемку всего объекта, если нужна только конкретная инженерная зона. |
Ремонт квартиры или офиса
- Что включить в комплект
- Планы помещений, проемы, основные размеры, отметки, PDF для обсуждения с подрядчиками.
- Что не заказывать лишнего
- Фасады, разрезы и модель, если работа идет только по планировке.
Реконструкция здания
- Что включить в комплект
- Планы, фасады, разрезы, уровни, высотные отметки, DWG/PDF и при необходимости облако точек.
- Что не заказывать лишнего
- Детальную BIM-модель, если проектировщику достаточно 2D-основы.
Фасадные работы
- Что включить в комплект
- Фасадные чертежи, отметки, проемы, выступающие элементы, развертки и данные по геометрии.
- Что не заказывать лишнего
- Интерьерные планы, если задача касается только фасада.
Техническая зона
- Что включить в комплект
- Планы, разрезы, схемы оборудования, проходов, трубопроводов или конструкций по согласованным зонам.
- Что не заказывать лишнего
- Съемку всего объекта, если нужна только конкретная инженерная зона.
Когда обмерные чертежи нужны, а когда нет
Обмерные чертежи нужны
Они нужны, если объект уже существует и по нему предстоит проектирование, ремонт, реконструкция, фасадные работы, обследование, перепланировка, эксплуатационная задача или передача данных подрядчикам.
Особенно важны чертежи, когда старые планы не совпадают с объектом, документации нет, объект менялся в эксплуатации или проектировщику нужна проверяемая фактическая основа.
Обмерные чертежи не нужны или преждевременны
Они могут быть преждевременны, если задача еще не определена, неизвестны зоны работ, не понятно, кому нужны материалы и в каких форматах. Для грубой оценки ремонта иногда достаточно фото и старого плана, но для проектирования этого обычно мало.
Также не стоит заказывать полный комплект листов, если проектировщику нужны только планы. Лишние фасады, разрезы или модель увеличат срок и стоимость без пользы.
Почему старые планы часто не подходят
Старый план может выглядеть убедительно, но не отражать объект сегодня. Перегородки могли перенести, проемы заложить, помещения объединить, отделка изменила размеры, а инженерные элементы появились уже после строительства.
Кадастровая схема, план БТИ или старый PDF часто не дают проектировщику того, что нужно для работы: актуальных размеров, высот, отметок, фасадных элементов, лестниц, технических зон и понятной CAD-структуры.
Обмерные чертежи переводят работу из предположений в фактические данные. Команда видит не примерную схему, а основу, по которой можно проектировать, считать, обсуждать и строить.

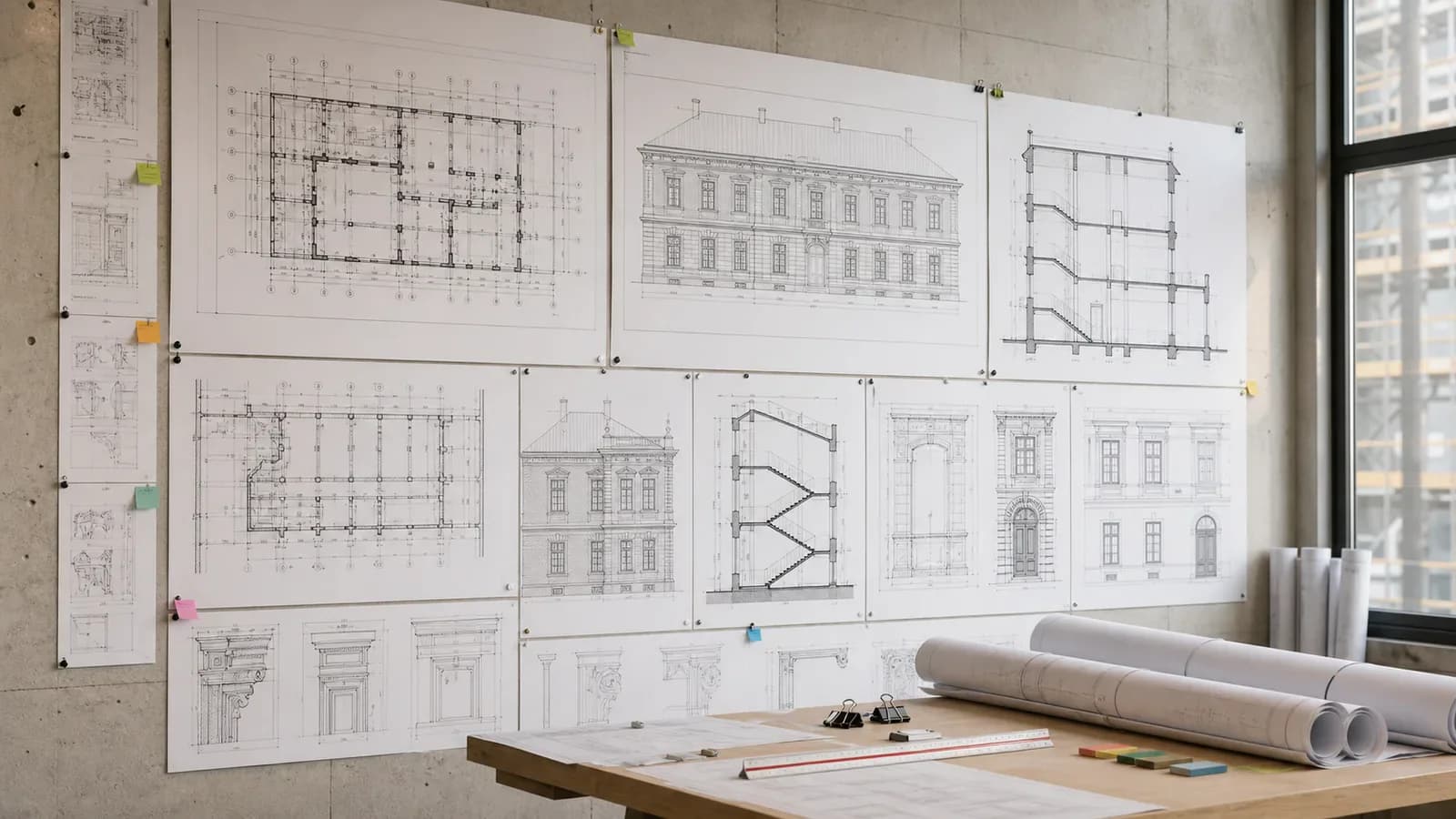

Что входит в комплект обмерных чертежей
Базовый комплект обычно начинается с планов этажей или отдельных зон. На них показывают стены, проемы, перегородки, основные размеры, отметки и элементы, которые важны для дальнейшей работы.
Для реконструкции добавляют разрезы, чтобы увидеть высоты, уровни, перекрытия, лестницы и вертикальную геометрию. Для фасадных задач нужны фасады, развертки, высотные отметки, проемы, выступающие элементы и иногда данные для контроля отклонений.
Состав листов лучше согласовать до начала работ: что входит в базовый комплект, что относится к дополнительным схемам и какие зоны не попадают в работу.
DWG, DXF и PDF: кому какой формат нужен
DWG и DXF нужны тем, кто будет продолжать работу в CAD: архитектору, дизайнеру, инженеру, проектировщику или подрядчику. Эти файлы можно редактировать, использовать как подложку и включать в проект.
PDF нужен для просмотра, печати, согласования и передачи людям, которым не нужно редактировать чертеж. Часто нужны оба варианта: DWG/DXF для работы и PDF для обсуждения.
Форматы и материалы обмерной документации
| Материал | Для чего нужен | Кому передается |
|---|---|---|
| DWG | Рабочий CAD-файл для проектирования и редактирования. | Архитектору, дизайнеру, проектировщику. |
| DXF | Обменный CAD-формат, если команда использует разные программы. | CAD-специалисту или подрядчику. |
| Просмотр, печать, согласование и передача без CAD-программ. | Заказчику, подрядчику, управляющей компании. | |
| Облако точек | Проверка фактической геометрии и уточнение сложных зон. | Проектировщику, инженеру, специалисту по моделированию. |
DWG
- Для чего нужен
- Рабочий CAD-файл для проектирования и редактирования.
- Кому передается
- Архитектору, дизайнеру, проектировщику.
DXF
- Для чего нужен
- Обменный CAD-формат, если команда использует разные программы.
- Кому передается
- CAD-специалисту или подрядчику.
- Для чего нужен
- Просмотр, печать, согласование и передача без CAD-программ.
- Кому передается
- Заказчику, подрядчику, управляющей компании.
Облако точек
- Для чего нужен
- Проверка фактической геометрии и уточнение сложных зон.
- Кому передается
- Проектировщику, инженеру, специалисту по моделированию.
Как облако точек помогает подготовить точные чертежи
Надежный способ подготовить обмерные чертежи - использовать данные лазерного 3D-сканирования. Сканирование фиксирует фактическую геометрию объекта плотнее и системнее, чем ручной обход с рулеткой.
Облако точек помогает уточнять размеры, проверять сложные зоны, возвращаться к данным после выезда и готовить планы, фасады, разрезы или модель без догадок по старым планам.
Облако точек само по себе не является чертежом. Это цифровая основа, по которой специалист строит чистые CAD-листы. Если сканы уже есть, может понадобиться обработка и регистрация облаков точек.
Ручные обмеры или 3D-сканирование
Ручные обмеры могут быть достаточны для небольшого простого помещения, где нужна быстрая планировочная схема без сложных высот, фасадов и технических зон.
Но на больших, многоуровневых, фасадных или инженерно насыщенных объектах ручной подход повышает риск пропущенных размеров. Если позже потребуется уточнение, без облака точек часто приходится возвращаться на объект.
Что выбрать для обмерных чертежей
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Ручные обмеры | Небольшие простые помещения, базовые планы, низкая сложность. | Выше риск пропустить детали, высоты, кривизну, фасадные и технические элементы. |
| Лазерное 3D-сканирование | Реконструкция, фасады, сложная геометрия, большие площади, технические зоны. | Требует обработки данных; чертежи и модель готовятся отдельным этапом. |
| Комбинированный подход | Когда часть объекта простая, а сложные зоны лучше проверить сканированием. | Нужно заранее разделить зоны и результат по каждой части. |
Ручные обмеры
- Когда подходит
- Небольшие простые помещения, базовые планы, низкая сложность.
- Ограничения
- Выше риск пропустить детали, высоты, кривизну, фасадные и технические элементы.
Лазерное 3D-сканирование
- Когда подходит
- Реконструкция, фасады, сложная геометрия, большие площади, технические зоны.
- Ограничения
- Требует обработки данных; чертежи и модель готовятся отдельным этапом.
Комбинированный подход
- Когда подходит
- Когда часть объекта простая, а сложные зоны лучше проверить сканированием.
- Ограничения
- Нужно заранее разделить зоны и результат по каждой части.
Точность, сроки и ограничения
Точность обмерных чертежей зависит от метода съемки, видимости зон, доступа, состояния объекта, качества исходных данных и требований к детализации. Нельзя честно обещать одну точность для всех задач без понимания объекта.
Сроки зависят не только от площади. Влияют состав листов, количество этажей, фасады, разрезы, сложность геометрии, закрытые зоны, срочность и необходимость готовить облако точек, панорамы или модель.
Есть ограничения: обмерные чертежи фиксируют видимую и доступную геометрию. Они не заменяют проект, инженерные расчеты, экспертизу, кадастровые работы, согласование перепланировки или обследование конструкций.
Пример из практики
Типовая ситуация: собственник готовит здание к реконструкции. Старые планы есть, но часть помещений менялась, фасады отличаются от архива, а проектировщику нужна рабочая основа.
Достаточный состав: лазерное сканирование видимых зон, облако точек E57/RCP, планы этажей, фасады, разрезы и PDF-комплект для обсуждения. 3D/CAD-модель не включается автоматически, если проектировщик работает по 2D-чертежам.
Такой подход помогает не переплачивать за лишнее, но дает команде проверяемые данные: если возникает вопрос по размеру, высоте или проему, можно вернуться к облаку точек и панорамам.
Частые ошибки заказчика
Первая ошибка - заказывать «просто обмеры», не уточнив, какие листы нужны: планы, фасады, разрезы, отметки или схемы отдельных зон.
Вторая ошибка - не согласовать форматы с проектировщиком. PDF удобен для просмотра, но для работы часто нужен DWG или DXF.
Третья ошибка - доверять старым планам без проверки. Даже небольшое расхождение может привести к переделкам на этапе ремонта или реконструкции.
Четвертая ошибка - ожидать проектные решения от обмерных чертежей. Обмеры фиксируют факт, а проектирование выполняется отдельно.
Что прислать для расчета
Для предварительной оценки достаточно описать объект, площадь, этажность или количество зон, задачу, сроки и желаемый состав материалов. Полезны старые планы, фото, видео, адрес или регион.
Лучше формулировать задачу простыми словами: нужны планы для ремонта, фасады для облицовки, чертежи перед реконструкцией, актуальная основа вместо старых планов или комплект для проектировщика.
Если вы не уверены в составе, можно ориентироваться на статью о том, какие материалы получает заказчик после 3D-сканирования.
Вопросы и ответы
Можно ли сделать только планы без фасадов и разрезов?
Да, если задача решается планами. Для ремонта помещения или простой перепланировки часто достаточно планов DWG/PDF. Фасады и разрезы нужны, когда они действительно используются дальше.
Чем обмерные чертежи отличаются от проекта?
Обмерные чертежи фиксируют фактическое состояние объекта. Проект содержит решения: что строить, переносить, усиливать, согласовывать или рассчитывать. Это разные этапы.
Нужно ли лазерное сканирование для обмерных чертежей?
Не всегда. Для простых объектов возможны ручные обмеры. Для реконструкции, фасадов, больших площадей и сложной геометрии 3D-сканирование снижает риск пропусков.
Можно ли подготовить чертежи по старым планам?
Старые планы можно использовать как вводные, но их лучше проверять по фактическому состоянию. Если объект менялся, работа только по старым планам рискованна.
Входит ли 3D-модель в комплект обмерных чертежей?
Нет, по умолчанию не входит. 3D/CAD-модель или BIM-модель согласуются отдельно: по границам, детализации, формату и назначению.
Какие форматы лучше запросить у подрядчика?
Обычно нужен DWG или DXF для рабочей команды и PDF для просмотра. Если чертежи готовятся по сканированию, можно отдельно запросить облако точек.
Что влияет на стоимость обмерных чертежей?
Площадь, количество этажей и зон, состав листов, фасады, разрезы, сложность геометрии, доступ, срочность и необходимость 3D-сканирования или обработки облака точек.
Итог
Обмерные чертежи DWG/PDF нужны, когда команде требуется актуальная фактическая основа для ремонта, реконструкции, проектирования, фасадных работ или передачи подрядчикам.
Главное - заранее выбрать достаточный состав: планы, фасады, разрезы, отметки, облако точек, PDF-комплект или дополнительные материалы. Тогда чертежи будут полезными, а не просто большим набором файлов.
