Контроль отклонений по 3D-сканированию нужен, когда важно не просто снять объект, а понять, насколько фактическая геометрия отличается от проекта, модели, плоскости, осей, отметок или согласованных допусков.

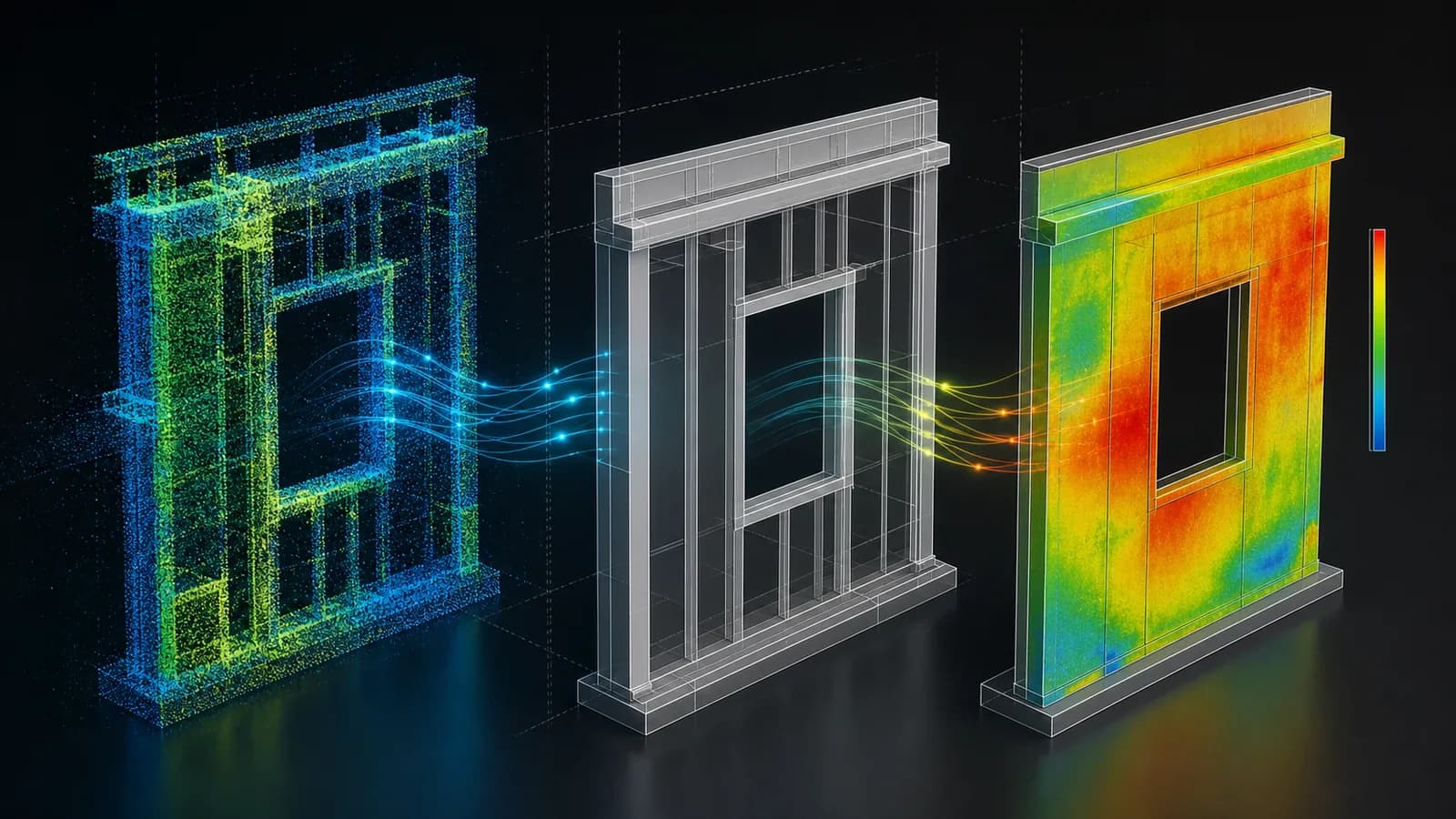

Сначала лазерное сканирование фиксирует фактическое состояние объекта в виде облака точек. Затем это облако сравнивают с выбранной базой: проектной моделью, DWG/PDF-чертежами, контрольной плоскостью, предыдущей съемкой или техническим заданием.
Результат помогает увидеть проблемные зоны до монтажа, облицовки, реконструкции, приемки или спора с подрядчиком. Это не экспертное заключение само по себе, а измеримая фактическая основа для инженерного решения.
Коротко: что дает контроль отклонений
Заказчик получает понятные материалы по расхождениям: облако точек фактического состояния, карту отклонений, контрольные сечения, скриншоты зон риска, PDF-отчет, ведомость, DWG/PDF-листы или рабочую зону проекта. Состав зависит от того, кто будет пользоваться результатом: проектировщик, технадзор, фасадный подрядчик, монтажная бригада или заказчик.
Главное - заранее определить, что сравниваем и с чем. Без базы сравнения облако точек показывает факт, но не говорит, что является отклонением: проект, допуск, ось, плоскость или предыдущий замер.
Что выбрать: облако, карта отклонений или отчет
| Задача | Достаточный результат | Что будет лишним |
|---|---|---|
| Фиксация факта для проектировщика | Зарегистрированное облако точек E57/RCP/RCS, панорамы и краткое описание зон. | Подробный отчет по отклонениям, если проектировщик сам анализирует облако. |
| Проверка плоскости фасада | Облако точек, база сравнения, карта отклонений, зоны риска и пояснения. | Полная 3D-модель здания, если нужно только понять перепады фасада. |
| Приемка или спорная зона | Карта отклонений, контрольные сечения, PDF-отчет, скриншоты и ведомость по согласованным зонам. | Большой архив без пояснений, если результат должны читать не CAD-специалисты. |
| Монтаж оборудования | Облако точек, габариты, монтажные зоны, сечения, проверка пересечений и при необходимости 3D/CAD-фрагмент. | Отрисовка всех соседних элементов, если они не влияют на монтаж. |
Фиксация факта для проектировщика
- Достаточный результат
- Зарегистрированное облако точек E57/RCP/RCS, панорамы и краткое описание зон.
- Что будет лишним
- Подробный отчет по отклонениям, если проектировщик сам анализирует облако.
Проверка плоскости фасада
- Достаточный результат
- Облако точек, база сравнения, карта отклонений, зоны риска и пояснения.
- Что будет лишним
- Полная 3D-модель здания, если нужно только понять перепады фасада.
Приемка или спорная зона
- Достаточный результат
- Карта отклонений, контрольные сечения, PDF-отчет, скриншоты и ведомость по согласованным зонам.
- Что будет лишним
- Большой архив без пояснений, если результат должны читать не CAD-специалисты.
Монтаж оборудования
- Достаточный результат
- Облако точек, габариты, монтажные зоны, сечения, проверка пересечений и при необходимости 3D/CAD-фрагмент.
- Что будет лишним
- Отрисовка всех соседних элементов, если они не влияют на монтаж.
Когда контроль отклонений нужен, а когда нет
Контроль нужен
Он нужен перед облицовкой фасада, монтажом оборудования, реконструкцией, приемкой строительного этапа, проверкой плоскостности, сравнением с проектной моделью, поиском зон риска и разбором спорных ситуаций между заказчиком, подрядчиком и проектировщиком.
Особенно полезен контроль там, где ошибка геометрии приводит к переделкам: вентилируемые фасады, витражи, металлоконструкции, сложные фасады, промышленные зоны, трубопроводы, технологическое оборудование, проемы, колонны, перекрытия и монтажные участки.
Контроль не нужен или преждевременен
Он может быть лишним, если нужно только зафиксировать фактическое состояние объекта для архива или передать проектировщику исходное облако точек без анализа. В таком случае достаточно базового 3D-сканирования и согласованного формата данных.
Также не стоит начинать с отчета по отклонениям, если еще нет базы сравнения, допусков, зон контроля или понимания, кто будет принимать результат. Сначала нужно согласовать критерий, иначе отчет получится формальным и малополезным.
Что именно можно проверять
Проверять можно не весь объект, а только зоны, где отклонения важны для решения. Для здания это фасады, стены, колонны, перекрытия, проемы, плоскости, вертикальность, отметки, лестничные клетки, монтажные закладные и отдельные конструкции.
Для фасадных работ важны перепады плоскости, зоны завала, выступы, проемы, карнизы, парапеты и участки, которые повлияют на подсистему или облицовку. Для промышленности - оборудование, трубопроводы, металлоконструкции, проходы, высоты, фундаменты и монтажные зоны.
База сравнения: без нее нет корректного контроля
Отклонение всегда считается относительно чего-то. Это может быть проектная BIM/CAD-модель, DWG-чертеж, оси, отметки, плоскость, предыдущая съемка, исполнительная документация или допуски из технического задания.
Если база сравнения неточная, устаревшая или не согласована, результат будет ограниченным. Например, можно построить карту отклонений фасада от усредненной плоскости, но это не то же самое, что сравнить фасад с проектной моделью.
Какая база сравнения нужна
| Что проверяем | С чем сравниваем | Что важно уточнить |
|---|---|---|
| Фасад | Проектная плоскость, модель, чертеж или расчетная поверхность. | Плоскость, допуски, стороны здания, высоты и зоны облицовки. |
| Стены и перекрытия | Проект, оси, отметки, плоскости или предыдущая съемка. | Какие элементы входят в контроль и какие допуски считать критичными. |
| Оборудование | Проектное положение, габаритная зона, фундамент, оси или монтажное ТЗ. | Что важнее: место установки, проходы, высоты, пересечения или обслуживание. |
| Трубопроводы | Проектная трасса, модель, существующее положение или зона пересечений. | Какие участки и элементы должны попасть в анализ. |
Фасад
- С чем сравниваем
- Проектная плоскость, модель, чертеж или расчетная поверхность.
- Что важно уточнить
- Плоскость, допуски, стороны здания, высоты и зоны облицовки.
Стены и перекрытия
- С чем сравниваем
- Проект, оси, отметки, плоскости или предыдущая съемка.
- Что важно уточнить
- Какие элементы входят в контроль и какие допуски считать критичными.
Оборудование
- С чем сравниваем
- Проектное положение, габаритная зона, фундамент, оси или монтажное ТЗ.
- Что важно уточнить
- Что важнее: место установки, проходы, высоты, пересечения или обслуживание.
Трубопроводы
- С чем сравниваем
- Проектная трасса, модель, существующее положение или зона пересечений.
- Что важно уточнить
- Какие участки и элементы должны попасть в анализ.
Форматы и материалы для заказчика
Форматы нужно согласовать до начала работ. Проектировщику может понадобиться E57 или RCP/RCS, технадзору - PDF-отчет и ведомость, фасадному подрядчику - карта отклонений и DWG/PDF-фрагменты, заказчику - понятная рабочая зона проекта.
Материалы после контроля отклонений
| Материал | Для чего нужен | Кому полезен |
|---|---|---|
| E57, LAS/LAZ, RCP/RCS | Фактическое облако точек для проверки, измерений и дальнейшей обработки. | Проектировщику, CAD/BIM-специалисту. |
| Карта отклонений | Быстро увидеть, где объект уходит от базы сравнения и насколько. | Заказчику, технадзору, подрядчику. |
| Контрольные сечения | Показать расхождения по выбранным линиям, уровням или узлам. | Проектировщику, инженеру, монтажной команде. |
| PDF-отчет и скриншоты | Передать результат людям без CAD-программ и зафиксировать зоны риска. | Заказчику, подрядчику, технадзору. |
| DWG/PDF-листы | Рабочие фрагменты, отметки, схемы и пояснения по контролируемым зонам. | Проектировщику и подрядчику. |
E57, LAS/LAZ, RCP/RCS
- Для чего нужен
- Фактическое облако точек для проверки, измерений и дальнейшей обработки.
- Кому полезен
- Проектировщику, CAD/BIM-специалисту.
Карта отклонений
- Для чего нужен
- Быстро увидеть, где объект уходит от базы сравнения и насколько.
- Кому полезен
- Заказчику, технадзору, подрядчику.
Контрольные сечения
- Для чего нужен
- Показать расхождения по выбранным линиям, уровням или узлам.
- Кому полезен
- Проектировщику, инженеру, монтажной команде.
PDF-отчет и скриншоты
- Для чего нужен
- Передать результат людям без CAD-программ и зафиксировать зоны риска.
- Кому полезен
- Заказчику, подрядчику, технадзору.
DWG/PDF-листы
- Для чего нужен
- Рабочие фрагменты, отметки, схемы и пояснения по контролируемым зонам.
- Кому полезен
- Проектировщику и подрядчику.
Карта отклонений: как читать результат

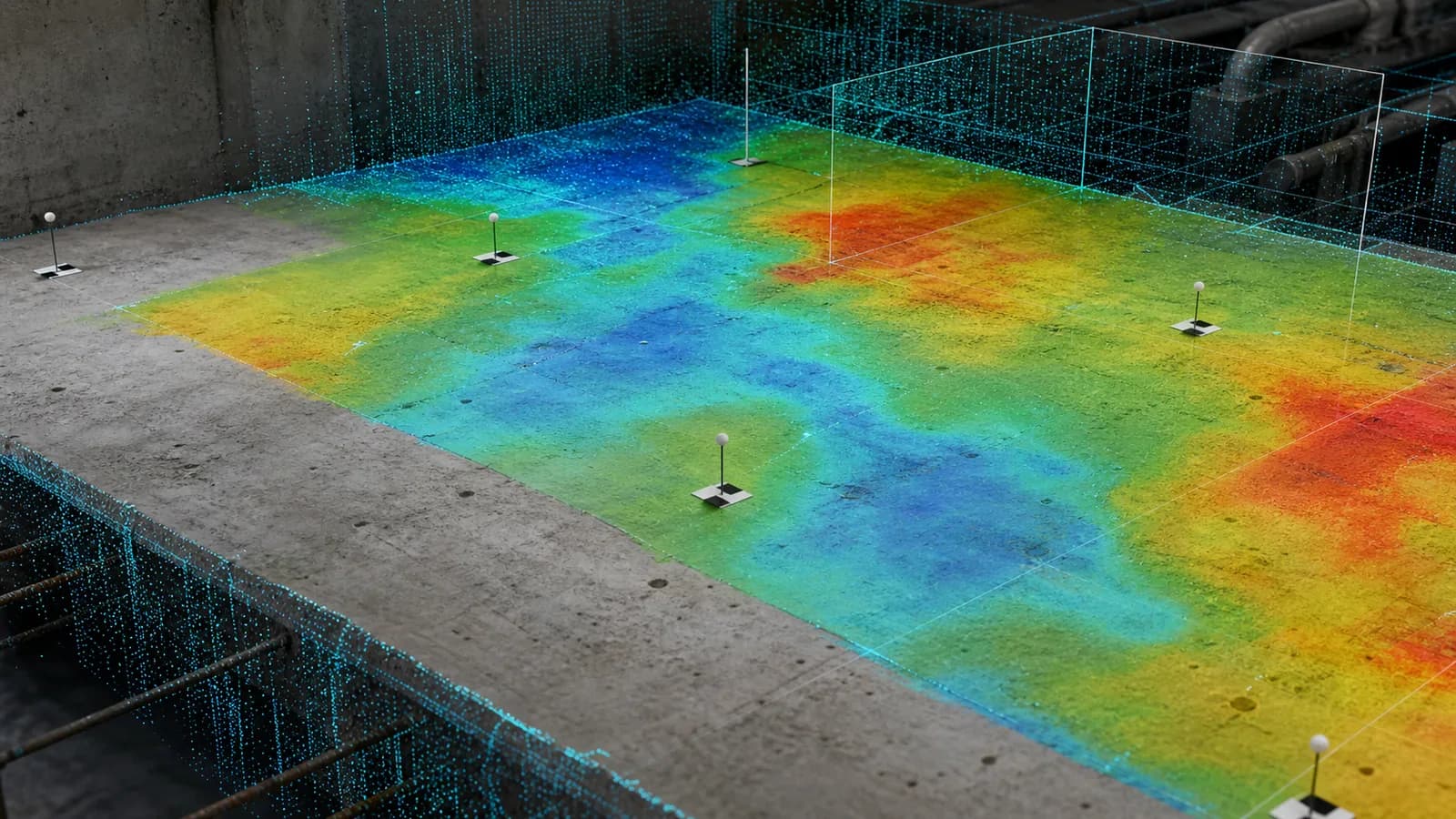

Карта отклонений показывает цветом, насколько фактическая поверхность или элемент отличается от выбранной базы. Одна зона может быть близка к проектной плоскости, другая уходить наружу, третья - внутрь.
Такой материал удобен для быстрого разговора: где отклонение небольшое, где нужна детальная проверка, а где подрядчик или проектировщик должен принять решение. Но карта не объясняет причину отклонений и не заменяет проектное решение.
Фасады, стройка и промышленность
На фасадах контроль отклонений помогает до облицовки увидеть перепады, завалы, зоны риска, выступы и участки, где подсистема может потребовать корректировки. Это напрямую связано с фасадной съемкой и 3D-сканированием фасадов.
На строительных и реконструируемых объектах сравнивают фактическое состояние с проектом, отметками, осями, плоскостями или старой документацией. Это помогает увидеть расхождения до того, как они превратятся в переделки.
На промышленных объектах контроль полезен перед модернизацией, переносом инженерных систем и монтажом оборудования: проверяются габариты, пересечения, проходы, высоты и фактическое положение элементов.
Точность, сроки и ограничения
Точность зависит от метода съемки, видимости зон, плотности облака, качества регистрации, привязки, расстояний, доступа, вибраций, исходной базы сравнения и согласованных допусков. Нельзя честно обещать одну точность для всех объектов без понимания задачи.
Сроки зависят от площади и высоты объекта, количества зон контроля, сложности геометрии, доступности, требований к отчету, числа сечений, форматов, необходимости рабочей зоны проекта и срочности.
Ограничение простое: анализируется видимая и доступная геометрия. Скрытые за отделкой, оборудованием, лесами, изоляцией или закрытыми зонами элементы не попадают в контроль без дополнительных условий.
Пример из практики
Типовая ситуация: фасад готовят к облицовке, проектная плоскость есть, но подрядчик сомневается в перепадах существующей поверхности. Фото и ручные размеры не показывают, где подсистема столкнется с проблемой.
Достаточный состав: 3D-сканирование фасада, облако точек E57/RCP, согласованная плоскость сравнения, карта отклонений, контрольные сечения, скриншоты зон риска и PDF-пояснение для заказчика, проектировщика и фасадного подрядчика.
В результате команда заранее видит зоны, где нужна корректировка решения, дополнительная проверка или отдельное обсуждение. Это снижает риск принимать решения уже на монтаже.
Частые ошибки заказчика
Первая ошибка - просить «проверить отклонения», но не передавать базу сравнения: проект, модель, плоскость, оси, отметки или допуски. Без этого можно зафиксировать факт, но нельзя корректно оценить норму.
Вторая ошибка - заказывать полный отчет там, где проектировщику достаточно облака точек. Третья - наоборот, просить только облако, когда результат должны обсуждать заказчик, технадзор и подрядчик без CAD-программ.
Четвертая ошибка - не ограничить зоны контроля. Если важен только фасад, монтажная зона или конкретные отметки, весь объект может быть лишним объемом. Если влияет соседняя зона, ее нельзя забывать.
Пятая ошибка - ждать от карты отклонений инженерного заключения, расчета усиления или проектного решения. Контроль показывает измеримое расхождение, а причины и способ устранения определяют профильные специалисты.
Вопросы и ответы
Можно ли сделать контроль отклонений без проекта?
Можно, если есть другой критерий: контрольная плоскость, оси, отметки, предыдущая съемка или согласованные допуски. Но без базы сравнения получится только фактическое облако точек, а не полноценный контроль отклонений.
Карта отклонений заменяет строительную экспертизу?
Нет. Она показывает измеренное геометрическое расхождение. Причины, допустимость, проектные решения и ответственность определяются отдельной экспертизой, проектировщиком или профильным специалистом.
Что лучше передать подрядчику: облако точек или отчет?
Если подрядчик работает в CAD/BIM и умеет читать облако, можно передать облако и нужные форматы. Если результат должны быстро понять разные участники, лучше добавить карту отклонений, сечения, PDF и пояснения.
В каких форматах можно получить результат?

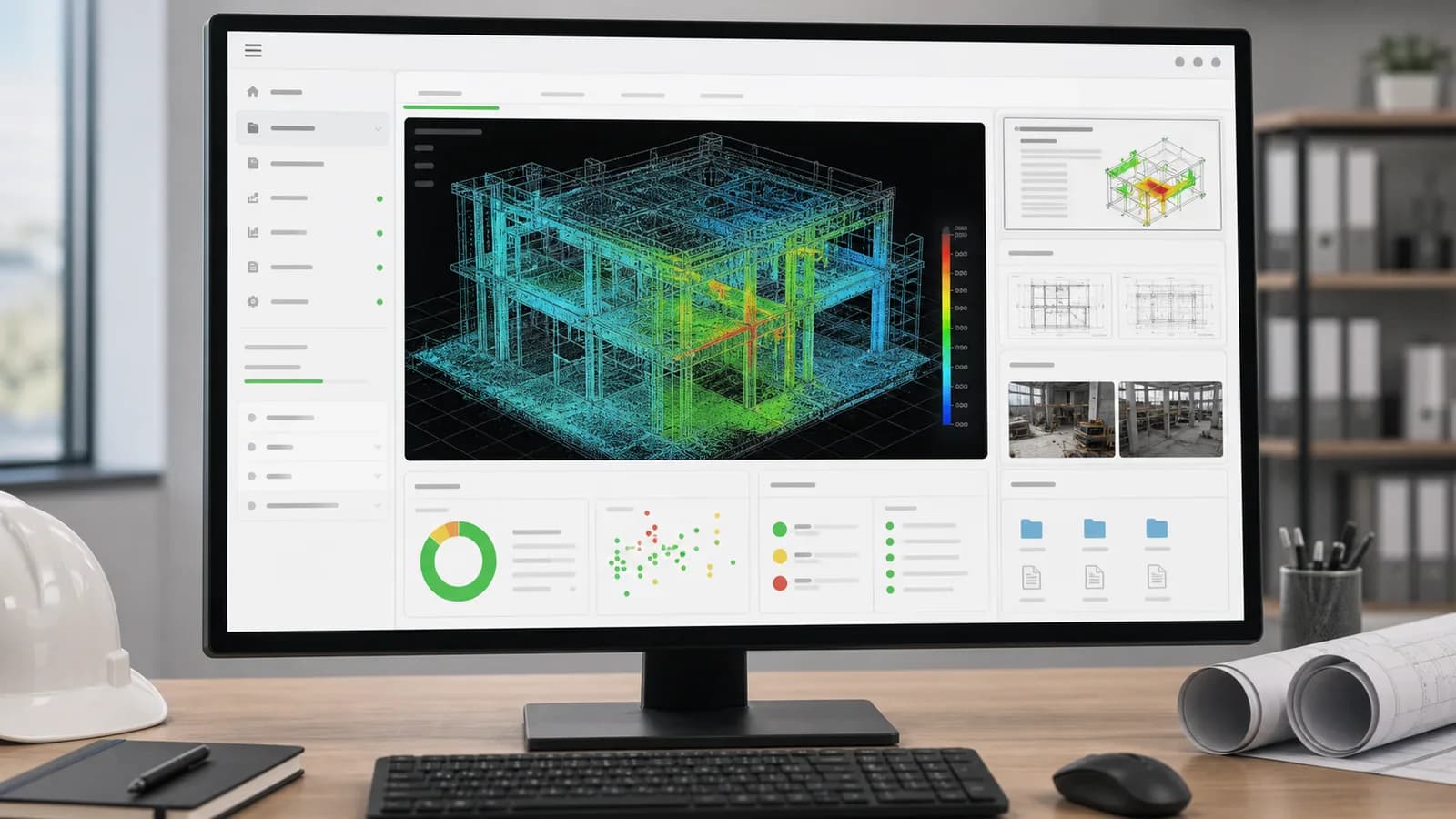

Обычно это E57, LAS/LAZ, RCP/RCS для облака точек, PDF для отчета, DWG/PDF для рабочих фрагментов, изображения зон риска и при необходимости рабочая зона проекта.
Можно ли сравнить объект с BIM-моделью?
Да, если модель подходит для сравнения и заранее согласованы зоны, критерии и допуски. Важно понимать, что качество сравнения зависит и от качества самой модели.
Что прислать для предварительной оценки?
Нужны тип объекта, зоны контроля, проектная основа или описание допусков, фото, адрес или регион, сроки и желаемый результат: облако, карта отклонений, сечения, отчет или рабочая зона проекта.
Итог
Контроль отклонений по 3D-сканированию помогает сравнить фактическую геометрию с проектом, моделью, плоскостью, осями, отметками или допусками. Он нужен там, где геометрическая ошибка может привести к переделкам, спорам или неправильному монтажу.
Хороший результат начинается не с красивой карты, а с понятной постановки задачи: что проверяем, с чем сравниваем, какие допуски важны, кому передаем материалы и в каком формате команда будет ими пользоваться.
Пришлите объект, проектную основу и задачу - подскажем, какой состав контроля отклонений будет достаточным.
