Лазерное 3D-сканирование объекта - это не один выезд со сканером, а полный процесс: постановка задачи, согласование результата, подготовка объекта, съемка, регистрация облаков точек, обработка, проверка и передача материалов заказчику.
Если пропустить первые шаги, можно получить технически правильные файлы, которыми неудобно пользоваться. Поэтому хороший проект начинается не со сканера, а с ответа на вопрос: для чего нужны данные и кто будет с ними работать.
Результатом может быть облако точек, 360-панорамы, фото, DWG/PDF-чертежи, 3D/CAD-модель, отчет по отклонениям, архив исходных файлов или рабочая зона проекта. Это разные составы работ, сроки и форматы, поэтому базовое лазерное 3D-сканирование зданий и помещений нужно заранее отделять от дополнительных материалов.
Коротко: как проходит 3D-сканирование
Сначала уточняются объект, зоны, сроки, точность и нужные материалы. Затем согласуется состав работ, объект готовится к выезду, специалист выполняет съемку с нескольких станций, данные обрабатываются и передаются в согласованных форматах.
Для простой задачи достаточно выезда, регистрации сканов и облака точек. Для реконструкции, фасадов, промышленности или передачи подрядчикам обычно нужны дополнительные материалы: панорамы, чертежи, модель, отчет или рабочая зона проекта.

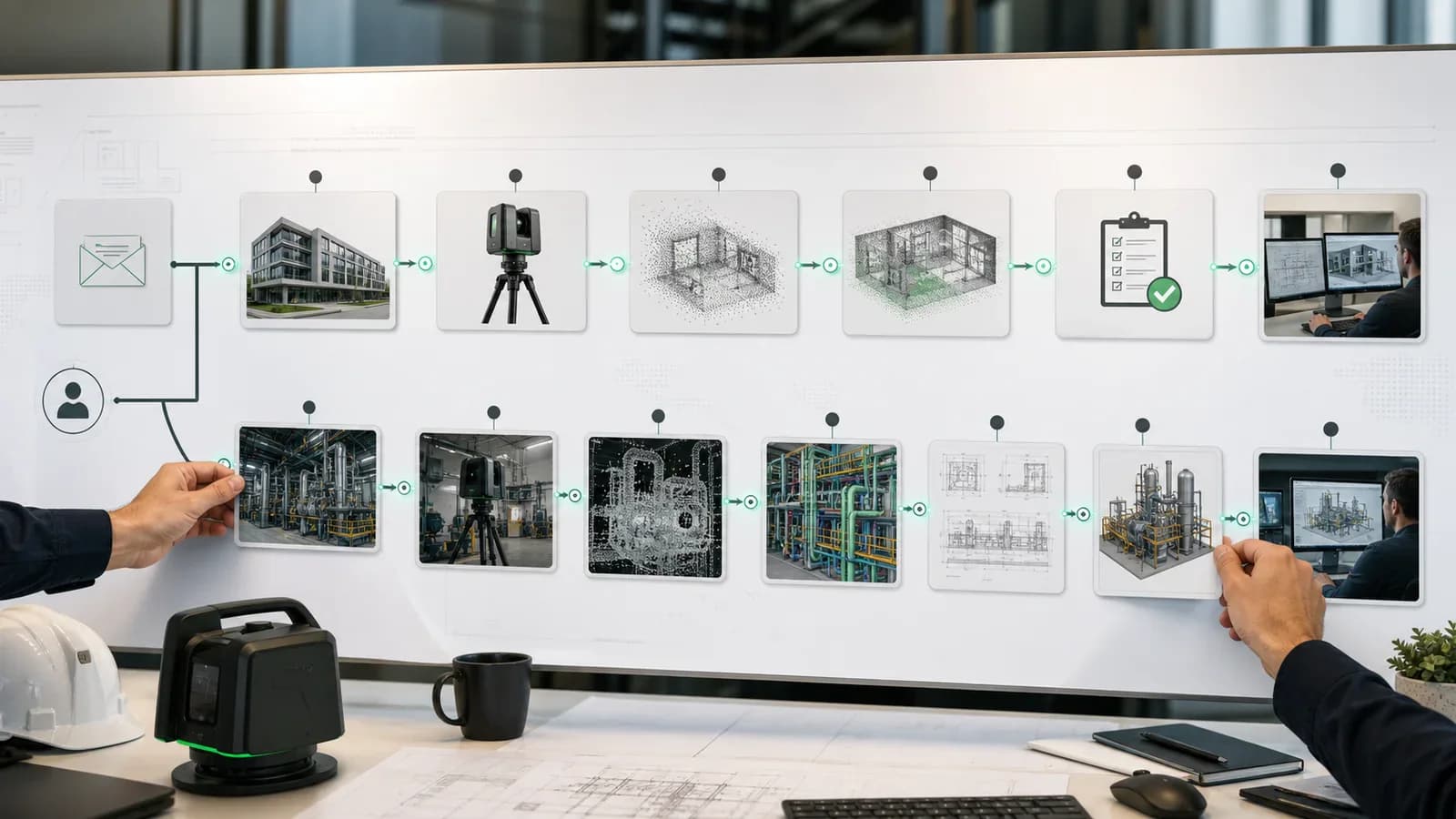

Этапы лазерного 3D-сканирования
| Этап | Что происходит | Что важно заказчику |
|---|---|---|
| Заявка и вводные | Уточняются объект, зоны, цель, сроки, доступ и ожидаемый результат. | Объяснить, для чего нужны данные и кто будет ими пользоваться. |
| Состав работ | Выбираются материалы: облако, панорамы, чертежи, модель, отчет, форматы. | Не заказывать лишнее и не потерять нужный результат. |
| Выезд и съемка | Объект сканируется с нескольких точек, фиксируются видимые зоны. | Обеспечить доступ и убрать временные препятствия там, где это возможно. |
| Обработка | Сканы регистрируются, проверяются, очищаются и экспортируются. | Понимать, что после выезда есть отдельный этап подготовки данных. |
| Передача материалов | Готовятся файлы, архив, ссылки или рабочая зона проекта. | Получить результат в форматах, которые команда сможет открыть. |
Заявка и вводные
- Что происходит
- Уточняются объект, зоны, цель, сроки, доступ и ожидаемый результат.
- Что важно заказчику
- Объяснить, для чего нужны данные и кто будет ими пользоваться.
Состав работ
- Что происходит
- Выбираются материалы: облако, панорамы, чертежи, модель, отчет, форматы.
- Что важно заказчику
- Не заказывать лишнее и не потерять нужный результат.
Выезд и съемка
- Что происходит
- Объект сканируется с нескольких точек, фиксируются видимые зоны.
- Что важно заказчику
- Обеспечить доступ и убрать временные препятствия там, где это возможно.
Обработка
- Что происходит
- Сканы регистрируются, проверяются, очищаются и экспортируются.
- Что важно заказчику
- Понимать, что после выезда есть отдельный этап подготовки данных.
Передача материалов
- Что происходит
- Готовятся файлы, архив, ссылки или рабочая зона проекта.
- Что важно заказчику
- Получить результат в форматах, которые команда сможет открыть.
Когда достаточно простого выезда, а когда процесс усложняется
Достаточно базового процесса
Базового процесса обычно хватает, когда нужно зафиксировать понятный объект, передать облако точек проектировщику или получить исходные данные без чертежей, модели и отчета. В таком случае ключевые этапы - выезд, регистрация сканов, проверка и экспорт нужного формата.
Процесс усложняется
Он усложняется, если объект большой, много зон, есть фасады, производство, работающие помещения, требования к точности, привязка к координатам, несколько форматов, панорамы, обмерные чертежи, 3D/CAD-модель или контроль отклонений.
Важно не превращать каждую задачу в максимальный комплект. Иногда достаточно облака точек. Иногда без чертежей, панорам или отчета команда просто не сможет нормально использовать результат.
Какие вводные нужны для расчета
Для предварительной оценки не нужно сразу писать сложное техническое задание. Обычно достаточно типа объекта, адреса или региона, примерной площади, фото или видео, старых планов при наличии, сроков и описания будущей задачи.
Вводные для расчета
| Что прислать | Зачем это нужно | Пример |
|---|---|---|
| Тип объекта и зоны | Понять объем и сложность съемки. | Дом, фасад, цех, участок, техническое помещение. |
| Фото, видео, планы | Оценить доступ, препятствия, этажность и детализацию. | Фото фасада, план БТИ, схема цеха, ссылка на карту. |
| Цель работ | Выбрать достаточный состав материалов. | Реконструкция, ремонт, вентилируемый фасад, монтаж оборудования, архив факта. |
| Форматы | Подготовить данные под ПО проектировщика. | E57, LAS/LAZ, RCP/RCS, DWG, DXF, PDF, IFC/RVT по отдельному ТЗ. |
| Сроки и доступ | Понять организацию выезда и обработки. | Работающее производство, пропуска, ночное окно, закрытые зоны. |
Тип объекта и зоны
- Зачем это нужно
- Понять объем и сложность съемки.
- Пример
- Дом, фасад, цех, участок, техническое помещение.
Фото, видео, планы
- Зачем это нужно
- Оценить доступ, препятствия, этажность и детализацию.
- Пример
- Фото фасада, план БТИ, схема цеха, ссылка на карту.
Цель работ
- Зачем это нужно
- Выбрать достаточный состав материалов.
- Пример
- Реконструкция, ремонт, вентилируемый фасад, монтаж оборудования, архив факта.
Форматы
- Зачем это нужно
- Подготовить данные под ПО проектировщика.
- Пример
- E57, LAS/LAZ, RCP/RCS, DWG, DXF, PDF, IFC/RVT по отдельному ТЗ.
Сроки и доступ
- Зачем это нужно
- Понять организацию выезда и обработки.
- Пример
- Работающее производство, пропуска, ночное окно, закрытые зоны.
Согласование результата до выезда
Перед выездом нужно договориться, что именно будет передано после обработки. Облако точек, чертежи, модель, отчет и рабочая зона проекта - это разные результаты, а не разные названия одного файла.
Что может получить заказчик
| Материал | Для чего нужен | Когда согласовать |
|---|---|---|
| E57, LAS/LAZ, RCP/RCS | Облако точек для измерений, проектирования и дальнейшей обработки. | Всегда до выезда, если данные нужны проектировщику. |
| 360-панорамы и фото | Удаленный осмотр, обсуждение деталей и контекст объекта. | Когда материалы смотрят заказчик, подрядчики или удаленная команда. |
| DWG/DXF/PDF-чертежи | Планы, фасады, разрезы, развертки и рабочие листы. | Если нужны понятные чертежи, а не только исходное облако. |
| 3D/CAD-модель | Объемная геометрия по облаку точек. | Отдельно по зонам, детализации и форматам. |
| Отчет по отклонениям | Сравнение факта с проектом, плоскостью или допусками. | Если есть база сравнения и задача контроля. |
E57, LAS/LAZ, RCP/RCS
- Для чего нужен
- Облако точек для измерений, проектирования и дальнейшей обработки.
- Когда согласовать
- Всегда до выезда, если данные нужны проектировщику.
360-панорамы и фото
- Для чего нужен
- Удаленный осмотр, обсуждение деталей и контекст объекта.
- Когда согласовать
- Когда материалы смотрят заказчик, подрядчики или удаленная команда.
DWG/DXF/PDF-чертежи
- Для чего нужен
- Планы, фасады, разрезы, развертки и рабочие листы.
- Когда согласовать
- Если нужны понятные чертежи, а не только исходное облако.
3D/CAD-модель
- Для чего нужен
- Объемная геометрия по облаку точек.
- Когда согласовать
- Отдельно по зонам, детализации и форматам.
Отчет по отклонениям
- Для чего нужен
- Сравнение факта с проектом, плоскостью или допусками.
- Когда согласовать
- Если есть база сравнения и задача контроля.
Если форматы неизвестны, стоит уточнить их у проектировщика до начала работ. Так меньше риск получить архив, который нельзя нормально открыть в рабочем ПО.
Подготовка объекта к сканированию
Перед выездом нужно открыть зоны, которые входят в работу, предупредить ответственных людей, согласовать время, маршрут движения, доступ на территорию, пропуска и требования безопасности.
Для помещений важны комнаты, этажи, лестницы, технические зоны и временные препятствия. Для фасадов - стороны здания, деревья, машины, леса и ограждения. Для производства - режим работы, сопровождение, опасные зоны и оборудование.
Сканер фиксирует видимую геометрию. Если важный элемент закрыт мебелью, техникой, отделкой, деревьями или оборудованием, это нужно заранее учитывать как ограничение результата.
Как проходит съемка на объекте
На объекте специалист выбирает станции сканирования и последовательно снимает зоны. Один скан не видит объект полностью: ему мешают стены, углы, перегородки, оборудование, фасадные выступы, деревья и другие препятствия.
Поэтому объект снимается с нескольких точек. Количество станций зависит не только от площади, но и от геометрии, плотности инженерии, высоты, видимости, доступа и требуемого результата.
Во время съемки проверяется покрытие зон, при необходимости выполняются фото, панорамы, привязка или дополнительные контрольные действия по методике проекта.
Регистрация и обработка облаков точек
После выезда работа не заканчивается. Отдельные сканы нужно зарегистрировать: объединить в единую сцену, проверить стыковку, очистить явный шум, подготовить нужные зоны и экспортировать согласованные форматы.
Если нужны панорамы, чертежи, модель, отчет или рабочая зона проекта, появляется дополнительная обработка. Поэтому два объекта одинаковой площади могут сильно отличаться по срокам.
Точность, сроки и ограничения
Точность зависит от метода съемки, расстояний, видимости, перекрытия станций, качества регистрации, привязки, доступа, вибраций, плотности объекта и требований к результату. Одну точность для всех объектов обещать некорректно.
Сроки зависят от площади, числа зон, сложности геометрии, доступности объекта, состава материалов, форматов, количества чертежей, модели, отчета, рабочей зоны проекта и срочности.
Ограничение простое: сканирование фиксирует видимую и доступную геометрию. Скрытые за отделкой, мебелью, оборудованием, лесами, растительностью или закрытыми дверями элементы не попадут в результат без дополнительных условий.

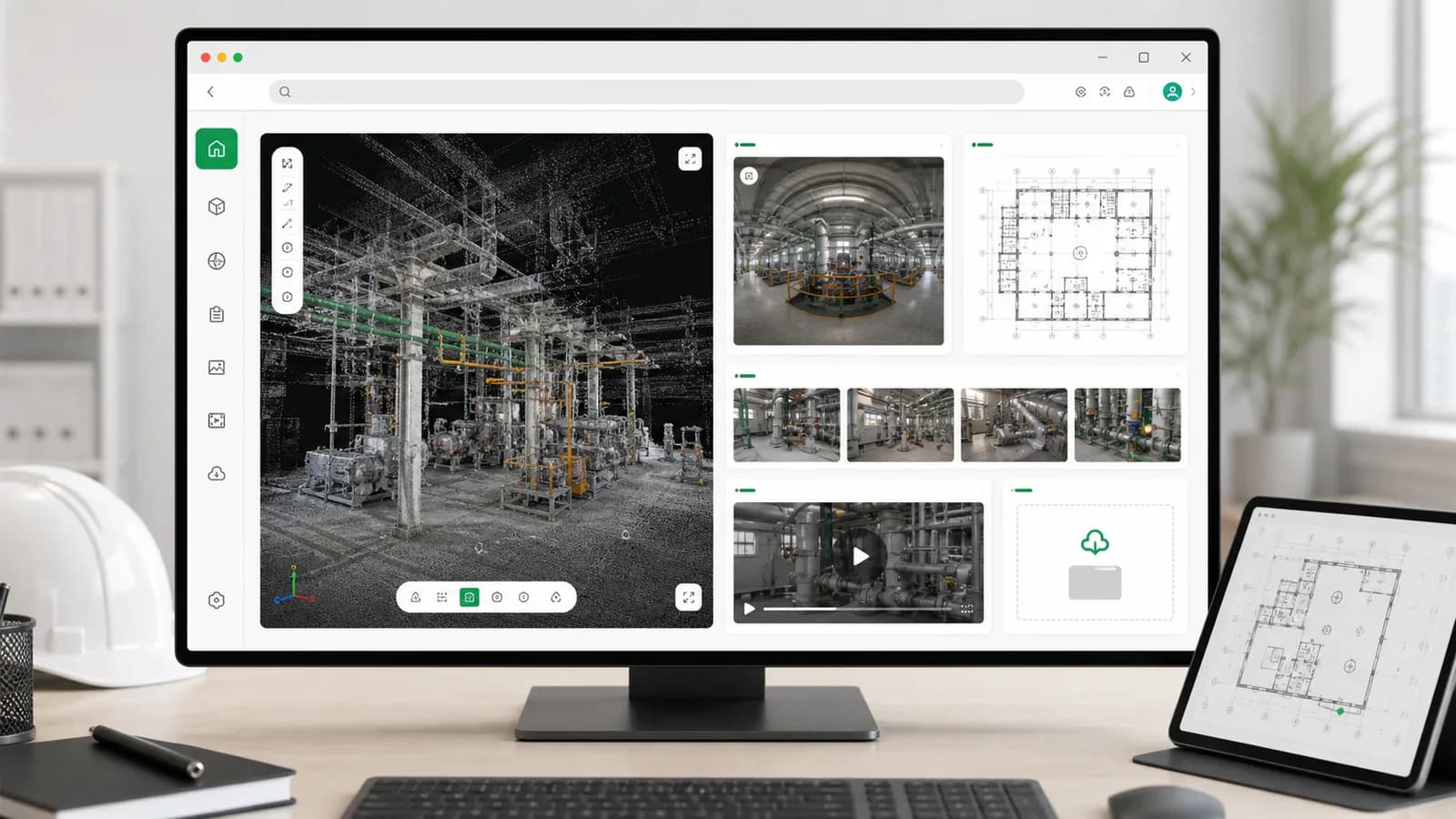

Передача материалов и рабочая зона проекта
Финальный этап - передать результат так, чтобы им можно было пользоваться. Для небольших задач достаточно архива с файлами. Для проектов с несколькими участниками удобнее рабочая зона: облако точек, панорамы, чертежи, фото, видео и архив собраны в одном месте.
Такой формат помогает заказчику, проектировщику, подрядчику и инженеру быстро понять, какой файл открыть, где посмотреть объект и что скачать для работы.
Пример из практики
Типовая ситуация: заказчику нужно подготовить здание к реконструкции. Есть старые планы, но они не совпадают с фактом. Проектировщику нужны точные данные, подрядчику - понятные чертежи, а заказчику - возможность удаленно посмотреть объект.
Достаточный процесс: уточнить зоны и форматы, снять объект, зарегистрировать облако точек, подготовить E57/RCP, 360-панорамы, планы DWG/PDF и рабочую зону проекта. Если позже понадобится модель или контроль отклонений, это согласуется отдельным этапом.
Такой подход дает не просто большой архив, а рабочий набор материалов для разных участников проекта.
Частые ошибки заказчика
Первая ошибка - просить «просто отсканировать», но не объяснять, зачем нужны данные. Для облака точек, чертежей, модели, фасада, цеха и отчета нужны разные составы работ.
Вторая ошибка - не согласовать форматы с проектировщиком. PDF удобно смотреть, но для обработки часто нужны E57, RCP/RCS, DWG, DXF или другие рабочие форматы.
Третья ошибка - не подготовить доступ. Если часть зон закрыта, заставлена или недоступна, это влияет на полноту результата.
Четвертая ошибка - считать, что BIM-модель, чертежи или отчет входят в любое 3D-сканирование автоматически. Эти материалы готовятся отдельно по согласованному составу.
Вопросы и ответы
Можно ли просто приехать и отсканировать объект без подготовки?
Иногда можно, если задача простая и зоны понятны. Но даже тогда лучше заранее согласовать доступ, нужные помещения, сроки, форматы и результат, чтобы не получить неполные данные.
Почему после выезда нужна обработка?
Сканер получает отдельные сканы. Их нужно объединить, проверить, очистить, подготовить зоны и экспортировать в нужные форматы. Без этого данные часто неудобны для работы.
Что быстрее: облако точек или чертежи?
Облако точек обычно готовится быстрее. Чертежи DWG/PDF требуют дополнительной ручной подготовки по согласованному составу листов.
Можно ли добавить модель после сканирования?
Да, если облако точек достаточно для нужной задачи. Но 3D/CAD-модель или BIM лучше согласовать заранее: по зонам, детализации, форматам и назначению.
Что влияет на срок проекта?
Площадь, количество зон, сложность объекта, доступ, требования к точности, обработка, форматы, панорамы, чертежи, модель, отчет и срочность.
Что прислать для предварительного расчета?
Фото или видео, адрес или регион, примерную площадь, старые планы, нужные зоны, сроки, будущую задачу и желаемый результат: облако, панорамы, чертежи, модель или отчет.
Итог
Лазерное 3D-сканирование проходит по понятной цепочке: задача, вводные, состав работ, подготовка объекта, выезд, съемка, регистрация, обработка, проверка и передача материалов.
Чем точнее согласован результат до выезда, тем меньше риск получить лишний архив или недостающие данные. Хороший процесс дает не просто облако точек, а материалы, которыми проектировщик, подрядчик и заказчик смогут пользоваться.
Пришлите объект, фото или планы - подскажем, какой процесс 3D-сканирования подойдет вашей задаче.
