Лазерное сканирование промышленных объектов нужно, когда проектировать модернизацию, реконструкцию, монтаж оборудования или изменение инженерных систем приходится не по старым схемам, а по фактическому состоянию цеха, трубопроводов и технологических зон.
На производстве объект меняется быстрее, чем документация: оборудование переносят, трубопроводы дорабатывают, появляются кабельные трассы, площадки обслуживания, временные решения и локальные переделки. Для проектировщика это риск, если он работает только по архивным чертежам.
3D-сканирование фиксирует видимую геометрию объекта и превращает ее в проверяемую цифровую основу: облако точек, панорамы, фотофиксацию, DWG/PDF-чертежи, 3D/CAD-модель или отчет по согласованному составу.
Коротко: что получает заказчик
Заказчик получает не красивую 3D-картинку, а инженерный комплект материалов для работы: облако точек E57/LAS/LAZ/RCP/RCS, панорамы, фото, схемы, DWG/PDF-чертежи, 3D/CAD-модель по отдельному ТЗ, данные для проверки габаритов или контроля отклонений.
Состав зависит от задачи. Для модернизации может быть достаточно облака точек и панорам. Для монтажа оборудования нужны габариты, проходы и зоны установки. Для проектировщика часто нужны DWG/DXF, PDF и модель по согласованной детализации.
Какой результат нужен под промышленную задачу
| Задача | Что включить в комплект | Что не заказывать лишнего |
|---|---|---|
| Модернизация цеха | Облако точек, панорамы, фото, зоны существующего оборудования, проходы, высоты, DWG/PDF или модель по ТЗ. | Полную модель всего предприятия, если меняется только одна технологическая зона. |
| Монтаж оборудования | Габариты зоны, маршруты заноса, высоты, коммуникации, фундаменты, проходы и потенциальные пересечения. | Детальную отрисовку всех трубопроводов, если задача только проверить место установки. |
| Трубопроводы и инженерные сети | Облако точек, трассы, опоры, отметки, фланцы, арматуру, зоны пересечений и данные для CAD-модели. | Обмеры соседних помещений, если они не влияют на трассу. |
| Контроль отклонений | Фактическое облако, проектную основу, критерии сравнения, карту отклонений и пояснения по зонам риска. | Расширенные чертежи, если нужен только контроль положения. |
Модернизация цеха
- Что включить в комплект
- Облако точек, панорамы, фото, зоны существующего оборудования, проходы, высоты, DWG/PDF или модель по ТЗ.
- Что не заказывать лишнего
- Полную модель всего предприятия, если меняется только одна технологическая зона.
Монтаж оборудования
- Что включить в комплект
- Габариты зоны, маршруты заноса, высоты, коммуникации, фундаменты, проходы и потенциальные пересечения.
- Что не заказывать лишнего
- Детальную отрисовку всех трубопроводов, если задача только проверить место установки.
Трубопроводы и инженерные сети
- Что включить в комплект
- Облако точек, трассы, опоры, отметки, фланцы, арматуру, зоны пересечений и данные для CAD-модели.
- Что не заказывать лишнего
- Обмеры соседних помещений, если они не влияют на трассу.
Контроль отклонений
- Что включить в комплект
- Фактическое облако, проектную основу, критерии сравнения, карту отклонений и пояснения по зонам риска.
- Что не заказывать лишнего
- Расширенные чертежи, если нужен только контроль положения.
Когда промышленное сканирование нужно, а когда нет
Сканирование нужно
Оно нужно перед модернизацией производства, реконструкцией цеха, заменой оборудования, монтажом новых линий, переносом инженерных систем, проверкой габаритов, подготовкой CAD-модели или передачей фактических данных проектировщикам.
Особенно важно сканировать объекты с плотной инженерией: трубопроводами, кабельными лотками, вентиляцией, площадками обслуживания, металлоконструкциями, лестницами, опорами, колоннами и зонами ограниченного доступа.
Сканирование не нужно или преждевременно
Оно может быть лишним, если задача ограничена визуальным осмотром, предварительной оценкой без проектирования или локальным простым размером, который безопасно проверить ручным способом.
Также не стоит сразу заказывать 3D/CAD-модель, все трубопроводы или полный цех, если проектировщику нужен только конкретный участок, габаритная проверка или облако точек для анализа.

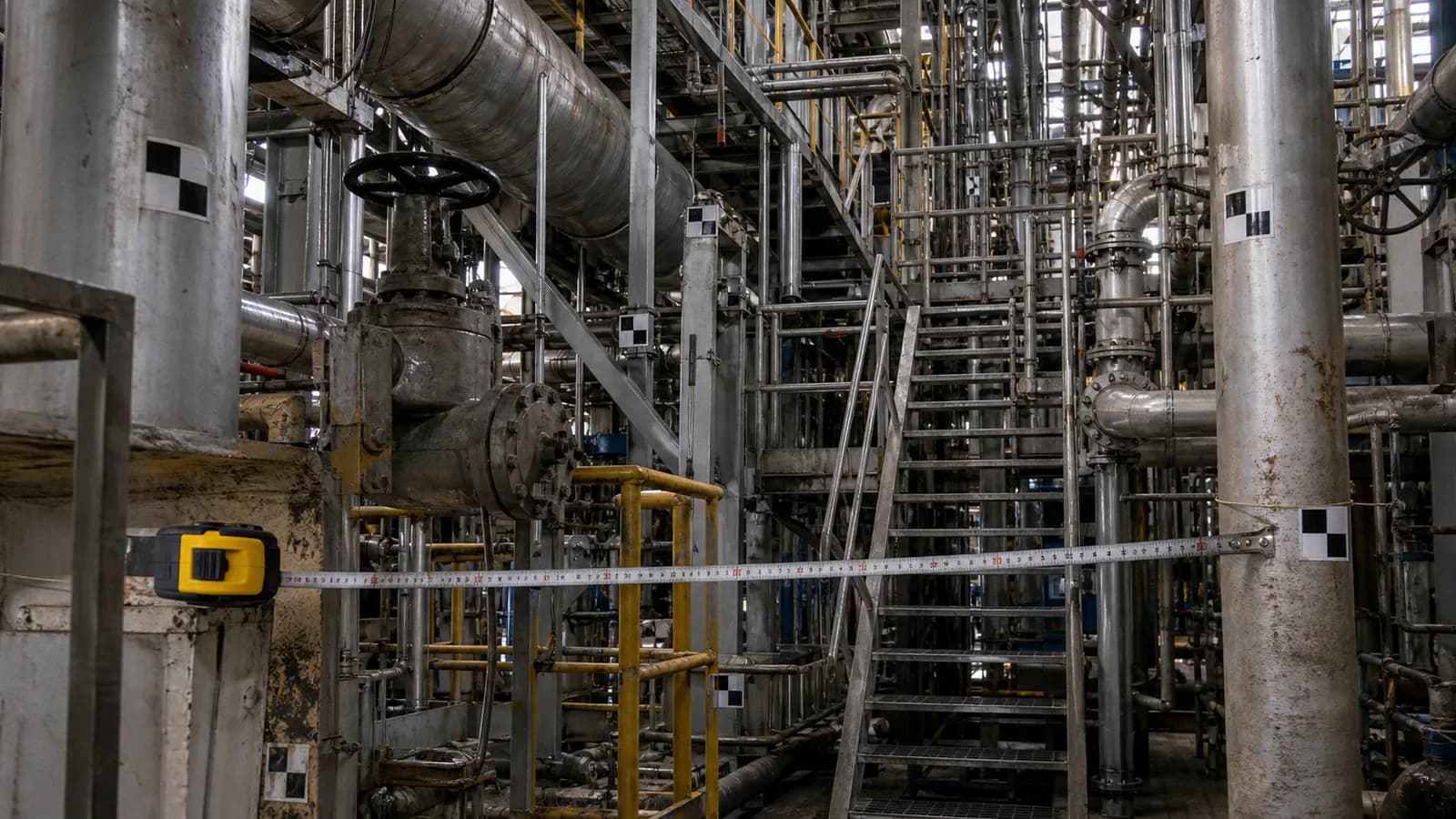

Почему промышленные объекты сложно обмерять вручную
Промышленный объект редко состоит из простых стен и проемов. В рабочей зоне могут быть трубы разных диаметров, оборудование, фундаменты, металлоконструкции, кабельные трассы, вентиляция, лестницы, площадки и подвесные элементы.
Часть элементов находится высоко, часть закрыта оборудованием, часть доступна только с сопровождением. Ручные обмеры в таких условиях занимают много времени и все равно могут оставить пропуски.
Главная проблема ручного подхода: заранее не всегда понятно, какой размер понадобится проектировщику позже. Если объект не зафиксирован системно, приходится возвращаться в цех.
Что фиксирует лазерное 3D-сканирование
Лазерное сканирование фиксирует фактическую геометрию производственных зон: оборудование, трубопроводы, инженерные системы, фундаменты, колонны, металлоконструкции, проходы, площадки обслуживания, кабельные трассы и зоны будущего монтажа.
Результатом съемки становится облако точек. По нему можно измерять расстояния, проверять габариты, уточнять положение элементов, готовить чертежи и использовать данные как основу для проектирования.
Облако точек не является проектом и не решает инженерную задачу само по себе. Это фактическая основа, по которой дальше готовят материалы: схемы, разрезы, модели, отчеты или рабочие листы.
Форматы и материалы после промышленного сканирования
Форматы нужно согласовать до выезда, потому что разные участники работают по-разному. Проектировщику может понадобиться E57 или RCP, CAD-специалисту - DWG/DXF, заказчику и подрядчикам - PDF, панорамы и понятный архив.
Форматы данных для промышленного объекта
| Материал | Для чего нужен | Кому передается |
|---|---|---|
| E57, LAS/LAZ, RCP/RCS | Облако точек для измерений, моделирования и проверки фактической геометрии. | Проектировщику, инженеру, CAD/BIM-специалисту. |
| DWG/DXF | Планы, схемы, разрезы, трассы, фрагменты или рабочая CAD-основа. | Проектировщику, подрядчику, производственному инженеру. |
| Просмотр, обсуждение, печать и передача без CAD-программ. | Заказчику, подрядчику, руководителю проекта. | |
| 3D/CAD-модель | Объемная работа с оборудованием, трубами, конструкциями и зонами монтажа. | Проектировщику или инженеру по отдельному ТЗ. |
| Панорамы и фото | Удаленный осмотр объекта, контекст, доступ, состояние зон и пояснения. | Всем участникам проекта. |
E57, LAS/LAZ, RCP/RCS
- Для чего нужен
- Облако точек для измерений, моделирования и проверки фактической геометрии.
- Кому передается
- Проектировщику, инженеру, CAD/BIM-специалисту.
DWG/DXF
- Для чего нужен
- Планы, схемы, разрезы, трассы, фрагменты или рабочая CAD-основа.
- Кому передается
- Проектировщику, подрядчику, производственному инженеру.
- Для чего нужен
- Просмотр, обсуждение, печать и передача без CAD-программ.
- Кому передается
- Заказчику, подрядчику, руководителю проекта.
3D/CAD-модель
- Для чего нужен
- Объемная работа с оборудованием, трубами, конструкциями и зонами монтажа.
- Кому передается
- Проектировщику или инженеру по отдельному ТЗ.
Панорамы и фото
- Для чего нужен
- Удаленный осмотр объекта, контекст, доступ, состояние зон и пояснения.
- Кому передается
- Всем участникам проекта.
Как данные помогают при модернизации и монтаже
Модернизация производства почти всегда происходит в существующих условиях. Нужно учитывать то, что уже построено, смонтировано, работает и не всегда может быть остановлено.
Сканирование помогает понять, где проходят трубы и кабельные трассы, какие конструкции мешают, какие высоты доступны, где есть свободные зоны, какие элементы нужно демонтировать или перенести.

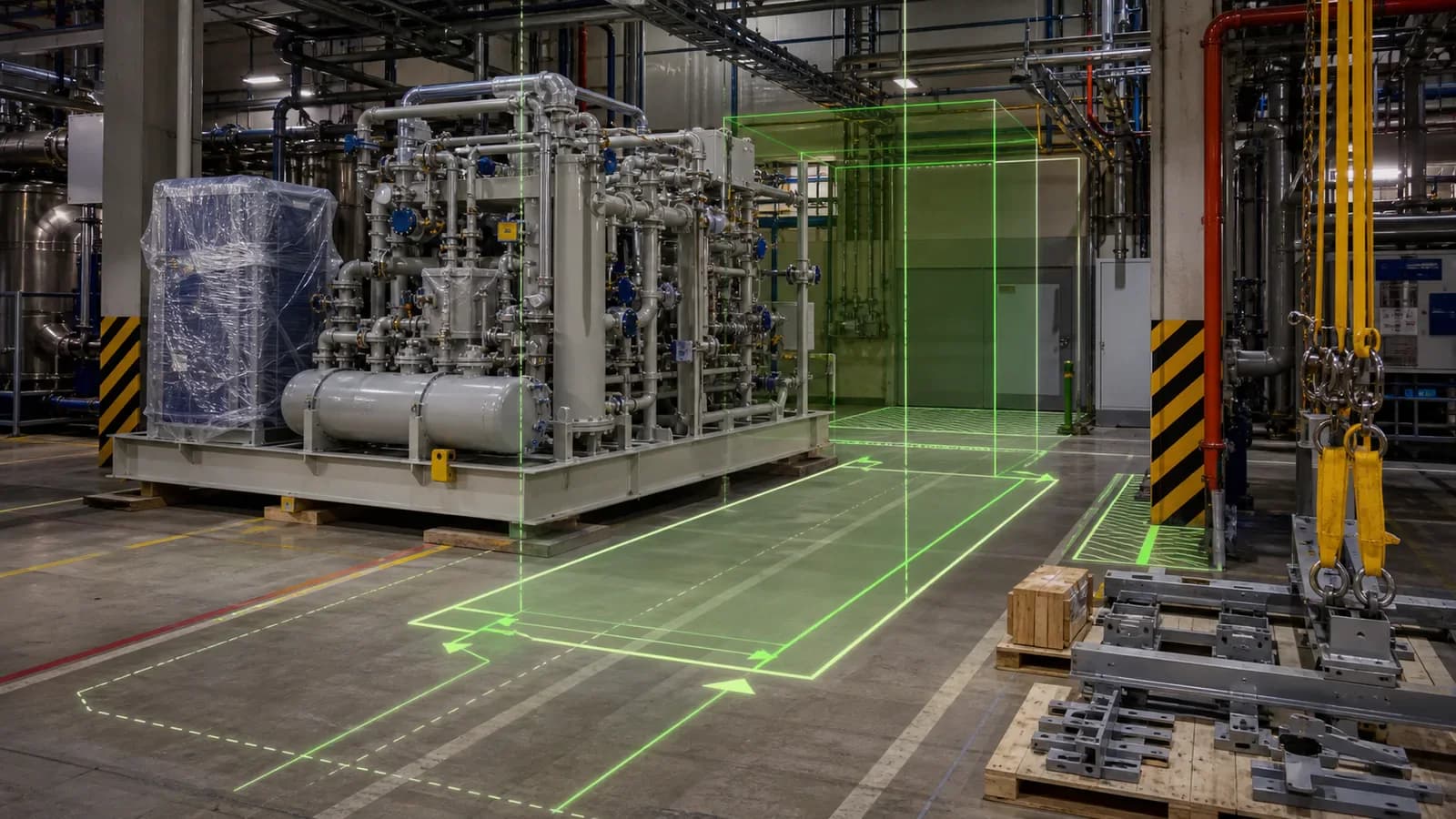

При монтаже оборудования проверяют не только место установки, но и маршрут доставки, высоту, доступ для обслуживания, коммуникации, проходы и потенциальные пересечения с существующими элементами.
Ручные обмеры, SLAM или стационарное сканирование
Метод выбирают по задаче, риску и нужной детализации. Для простых локальных размеров может хватить ручной проверки. Для больших зон и сложной инженерии лучше использовать сканирование.
Если нужно быстро пройти большие доступные пространства, коридоры, склады или часть цеха, подходит мобильное SLAM-сканирование. Для сложных трубопроводов, оборудования и контрольных зон его можно дополнять более детальной съемкой.
Что выбрать для промышленной зоны
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Ручные обмеры | Локальный простой размер, низкий риск, доступная зона. | Легко пропустить высоты, пересечения и элементы, которые понадобятся позже. |
| SLAM-сканирование | Быстрый обход больших помещений, складов, коридоров и доступных зон. | Может быть недостаточно для точного моделирования сложных трубопроводов. |
| Стационарное 3D-сканирование | Цеха, трубы, оборудование, реконструкция, монтаж, контроль габаритов. | Требует планирования станций, доступа и последующей обработки данных. |
| Комбинированный подход | Когда есть большие зоны и отдельные сложные узлы высокой важности. | Нужно заранее разделить зоны, точность и результат по каждой части. |
Ручные обмеры
- Когда подходит
- Локальный простой размер, низкий риск, доступная зона.
- Ограничения
- Легко пропустить высоты, пересечения и элементы, которые понадобятся позже.
SLAM-сканирование
- Когда подходит
- Быстрый обход больших помещений, складов, коридоров и доступных зон.
- Ограничения
- Может быть недостаточно для точного моделирования сложных трубопроводов.

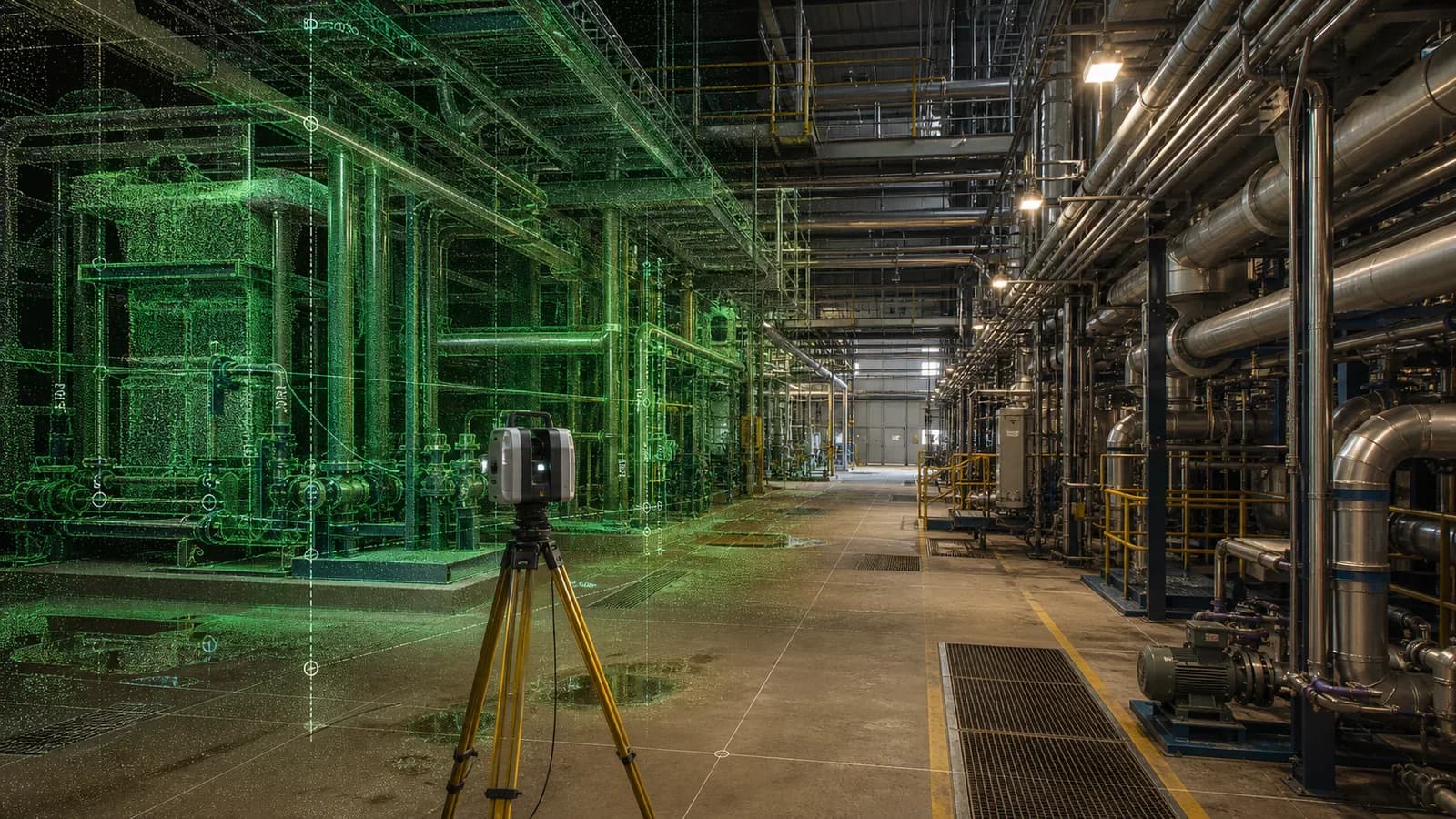

Стационарное 3D-сканирование
- Когда подходит
- Цеха, трубы, оборудование, реконструкция, монтаж, контроль габаритов.
- Ограничения
- Требует планирования станций, доступа и последующей обработки данных.
Комбинированный подход
- Когда подходит
- Когда есть большие зоны и отдельные сложные узлы высокой важности.
- Ограничения
- Нужно заранее разделить зоны, точность и результат по каждой части.
Точность, сроки и ограничения
Точность зависит от метода съемки, расстояния, видимости, перекрытия станций, вибраций, освещенности, доступа, плотности инженерии, требований к регистрации и привязке. Одну точность для всех промышленных объектов обещать некорректно.
Сроки зависят от площади, высоты, числа зон, режима предприятия, сопровождения, пропусков, требований безопасности, количества станций, необходимости панорам, чертежей, модели или отчета.
Ограничение простое: фиксируется видимая и доступная геометрия. Закрытые кожухами, изоляцией, оборудованием, ограждениями или опасными зонами элементы нужно отдельно оговаривать.
Пример из практики
Типовая ситуация: в работающий цех нужно установить новое оборудование. По старой схеме место есть, но рядом проходят трубы, кабельные лотки и площадки обслуживания, которые могли измениться после последнего обновления документации.
Достаточный состав: сканирование зоны монтажа и маршрута заноса, облако точек E57/RCP, панорамы, проверка габаритов, DWG/PDF-фрагменты и при необходимости 3D/CAD-модель оборудования и окружающих элементов.
Такой подход помогает увидеть ограничения до изготовления и монтажа: высоты, проходы, пересечения, зоны обслуживания и элементы, которые нужно перенести или учесть в проекте.
Частые ошибки заказчика
Первая ошибка - описывать задачу как «отсканировать цех», но не указывать, что дальше будет происходить: модернизация, монтаж, модель, чертежи, контроль габаритов или архив факта.
Вторая ошибка - не согласовать зоны. Если нужна только зона оборудования, не обязательно сканировать весь объект; если влияет маршрут доставки, его нельзя забывать.
Третья ошибка - ожидать проект, расчеты или готовую BIM-модель от базового сканирования. Это отдельные работы, которые согласуются после понимания задачи.
Четвертая ошибка - не уточнить требования безопасности, допуски, сопровождение, режим производства и ограничения доступа до выезда.
Вопросы и ответы
Можно ли сканировать работающий цех?
Часто можно, но это зависит от режима предприятия, безопасности, доступа и сопровождения. Иногда работы планируют на технологическое окно или по зонам.
Нужно ли сканировать весь промышленный объект?
Не всегда. Обычно сканируют зоны, которые влияют на задачу: монтаж, реконструкцию, трассу трубопровода, проходы, высоты или соседние элементы.
Можно ли получить только облако точек без чертежей?
Да. Если проектировщик умеет работать с облаком, можно передать только подготовленные данные и панорамы. Чертежи или модель добавляют по отдельной задаче.
Входит ли 3D/CAD-модель в стандартный результат?
Нет. Модель согласуется отдельно: какие элементы моделировать, с какой детализацией, в каких границах и в каком формате.
Что влияет на стоимость промышленного сканирования?
Площадь и высота зон, плотность инженерии, доступ, режим предприятия, безопасность, количество станций, форматы, срочность и необходимость чертежей, модели или отчета.
Какие данные прислать для расчета?
Тип объекта, задачу, зоны, фото или видео, старые схемы, ограничения доступа, адрес или регион, сроки и желаемый результат: облако, чертежи, модель или отчет.
Итог
Лазерное сканирование промышленных объектов помогает работать с фактическим состоянием цехов, трубопроводов, оборудования и инженерных систем, а не с устаревшими предположениями.
Главное - заранее определить задачу: модернизация, монтаж, проверка габаритов, трубопроводы, CAD-модель, контроль отклонений или архив факта. Тогда сканирование даст достаточный комплект материалов без лишнего объема.
