Лазерное сканирование склада перед реконструкцией

Если коротко: лазерное 3D-сканирование склада перед реконструкцией нужно, чтобы получить фактическую цифровую основу объекта: реальные габариты, высоты, колонны, проходы, ворота, доки, инженерные сети, стеллажи, зоны погрузки и ограничения.

Для небольшого склада с простой геометрией иногда достаточно обычных обмеров и DWG/PDF-плана. Но если планируется реконструкция, модернизация, изменение стеллажной системы, установка оборудования, ремонт полов, перепланировка зон или работа с инженерными сетями, сканирование снижает риск ошибок из-за устаревших планов и неполных замеров.

Сканирование не заменяет проект реконструкции, расчеты или проект стеллажей. Оно дает проектировщику, подрядчику, собственнику или техническому заказчику фактические данные, по которым можно принимать решения.

Коротко: зачем сканировать склад

Склад меняется в эксплуатации: появляются новые стеллажи, перегородки, ворота, инженерные трассы, кабельные лотки, вентиляция, пожарные системы, зоны погрузки, временные конструкции и оборудование. Не все изменения попадают в документацию.

Что такое лазерное сканирование склада

Лазерное сканирование склада - это фиксация фактической геометрии складского помещения, здания или складского комплекса с помощью 3D-сканера.

Сканер измеряет множество точек на поверхностях и формирует облако точек. В этом облаке видны стены, колонны, полы, потолки, балки, фермы, ворота, доки, стеллажи, проходы, оборудование, инженерные сети, технические помещения и другие элементы, если они доступны для съемки.

Заказчику важно не само наличие облака точек, а то, какие материалы можно подготовить дальше: планы склада, разрезы, фасады, DWG/DXF-файлы, PDF-чертежи, 360-панорамы, 3D/CAD-модель критичных зон, карту отклонений или рабочую зону проекта.

Зачем сканировать склад перед реконструкцией

Главная причина - старые планы склада часто не совпадают с фактическим состоянием. Если проектировщик работает по старым схемам, он может не увидеть фактические высоты, проходы, колонны, балки, выступающие элементы, изменения в доках или инженерные сети.

Ошибка проявляется позже: при монтаже стеллажей, изменении логистики, ремонте полов, установке оборудования, переносе ворот или работе с инженерными системами. Лазерное сканирование помогает зафиксировать склад таким, каким он является сейчас.

Это особенно важно, когда нужно оценить габариты, высоты, доступность зон, препятствия, пересечения, положение колонн, инженерные элементы и реальные проходы.

Когда нужно сканирование склада

Сканирование склада нужно, когда будущие работы зависят от фактической геометрии. Например, склад готовят к реконструкции или модернизации, нужно изменить схему хранения, перенести зоны погрузки, обновить стеллажную систему, установить оборудование или проверить высоты.

Сканирование полезно и при переоборудовании складского помещения под новую функцию. В такой ситуации важно понимать не только площадь, но и высоты, колонны, балки, проходы, ограничения по оборудованию, инженерные трассы и зоны обслуживания.

Отдельный сценарий - передача данных проектировщику или подрядчику. Если по складу есть старые планы, но нет уверенности в их актуальности, сканирование помогает подготовить фактическую основу для дальнейшей работы.

Когда достаточно простых обмеров

Лазерное 3D-сканирование не нужно в каждом складском проекте. Если склад небольшой, геометрия простая, нет сложных инженерных зон, не требуется облако точек, 3D/CAD-модель или контроль габаритов, иногда достаточно простых обмеров и базового плана.

Например, нужно предварительно оценить площадь, снять несколько размеров, понять общую планировку или передать подрядчику простую схему. В таком случае полноценное сканирование может быть избыточным.

Но если планируются серьезные изменения, есть стеллажи, оборудование, инженерные сети, высотные зоны, работающие доки, сложные проходы, ограниченный доступ или необходимость проектной работы, простые обмеры могут не дать достаточной картины.

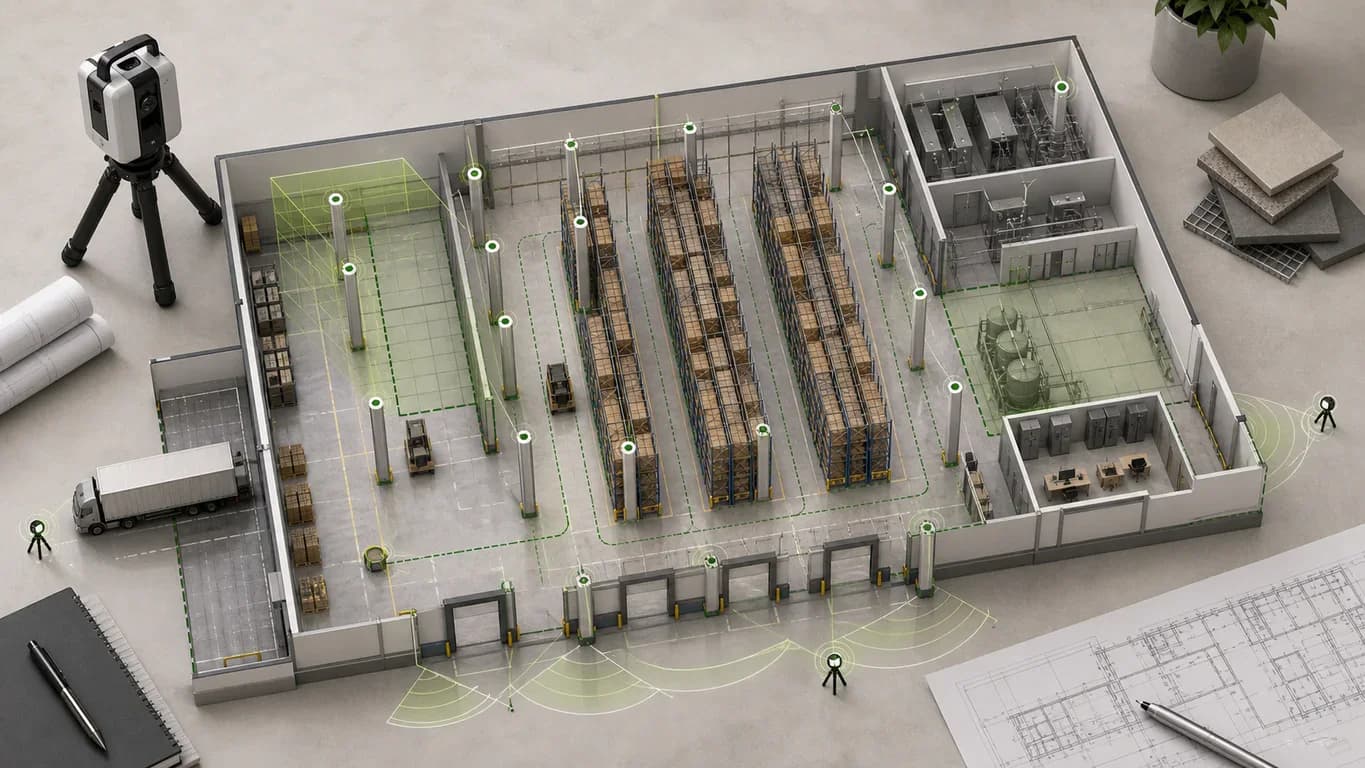

Что важно зафиксировать на складе

Перед сканированием нужно понять, какие элементы склада действительно влияют на задачу. Чаще всего фиксируют колонны, стены, полы, потолки, балки, фермы, ворота, доки, зоны погрузки и разгрузки, проходы, отметки пола и высоты до конструкций.

Также важно учитывать инженерные сети: трубопроводы, кабельные трассы, вентиляцию, освещение, видимые элементы пожарных систем, технические помещения и зоны монтажа оборудования.

Если на складе есть стеллажи, нужно заранее решить, входят ли они в задачу. Иногда важно снять существующую стеллажную систему, потому что ее будут менять, дополнять или проверять по габаритам. Иногда стеллажи мешают фиксации стен, колонн или инженерных зон, и тогда нужно отдельно обсудить доступ.

Что выбрать под задачу склада

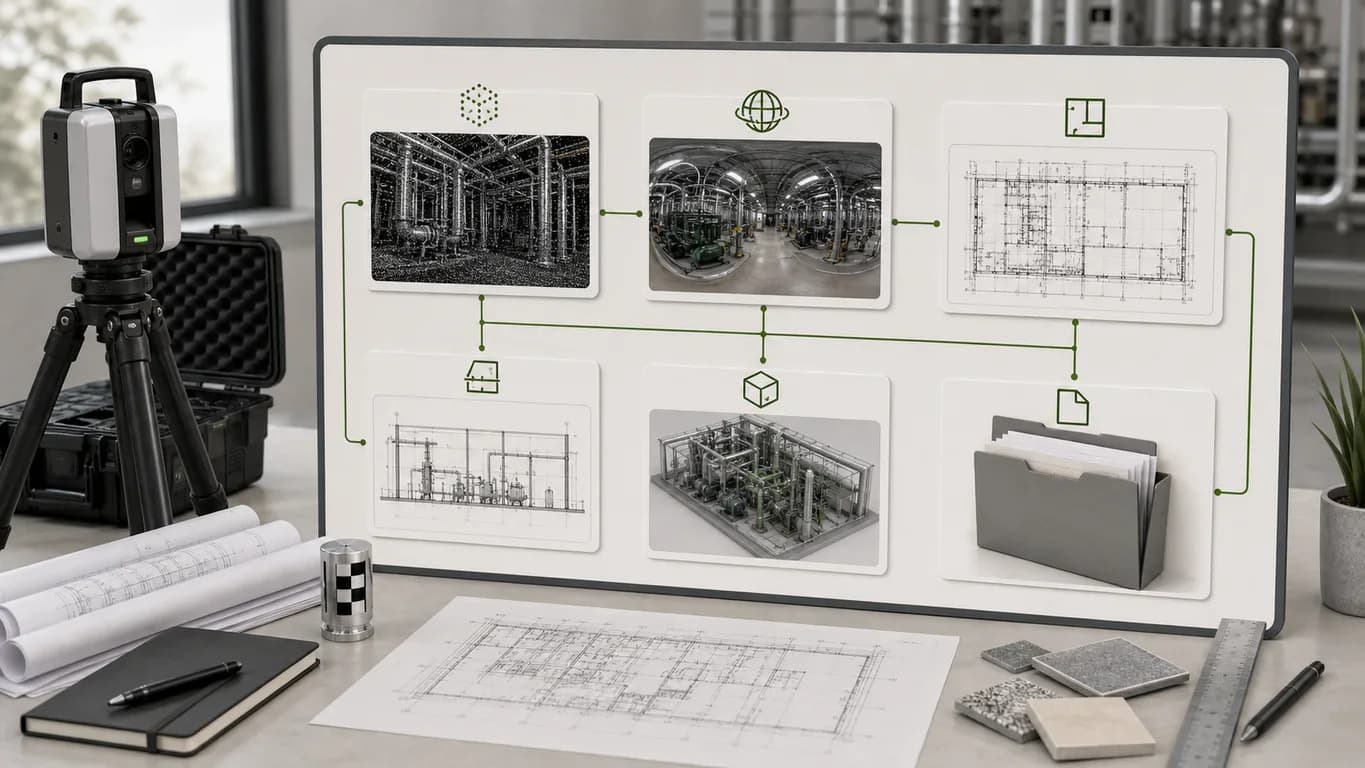

Что получает заказчик

После 3D-сканирования склада заказчик может получить разные материалы. Базовый результат - облако точек. Оно фиксирует фактическую геометрию склада и может передаваться проектировщику или использоваться для дальнейшей обработки.

Также могут быть подготовлены 360-панорамы. Они помогают удаленно смотреть склад, проходить по точкам съемки, обсуждать зоны погрузки, стеллажи, ворота, инженерные сети и технические помещения без постоянных выездов.

Для проектной работы часто нужны планы склада, разрезы, фасады, DWG/DXF-файлы и PDF-чертежи. Если объект сложный, можно подготовить 3D/CAD-модель по отдельному ТЗ. Если нужно сравнить фактическое состояние с проектом, плоскостью или габаритами, отдельно согласуется карта отклонений или другие материалы контроля.

Форматы данных

Форматы нужно согласовать заранее. Иначе можно получить технически корректные данные, которые неудобно открыть или использовать в рабочем процессе.

E57 часто используют как универсальный формат облака точек. LAS/LAZ применяются для облаков точек и больших массивов данных. RCP/RCS удобны для Autodesk-среды. DWG/DXF нужны для CAD-чертежей. PDF подходит для просмотра, печати и согласования. JPG/PNG используются для фотофиксации. ZIP - для передачи архива материалов.

RVT/IFC указываются только если отдельно согласована BIM-модель. Сканирование склада само по себе не означает, что заказчик получит Revit, IFC, LOD или BIM-координацию.

Как данные помогают проектировщику и подрядчику

Сканирование склада помогает проектировщику работать с фактическим состоянием объекта, а не с устаревшими схемами. По данным можно проверить реальные габариты склада, высоты до балок и инженерных сетей, положение колонн, проходы, ворота, доки, препятствия, технические зоны и места установки оборудования.

Подрядчику такие материалы помогают заранее понять ограничения объекта: где может не пройти техника, где мешает инженерная трасса, где высота меньше ожидаемой, где стеллажи ограничивают доступ, где нужно уточнить отметки пола или положение ворот.

Для собственника или технического заказчика сканирование снижает зависимость от разрозненных фотографий и старых планов. Все участники проекта могут работать с одной фактической основой.

Точность, сроки и ограничения

Точность и сроки сканирования склада зависят от площади, высоты помещения, количества зон, наличия стеллажей, загруженности склада, доступности проходов, работающей техники, освещения, требований безопасности, необходимости снимать фасады, кровлю, инженерные зоны и состава материалов.

Если склад загружен паллетами, товарами или техникой, часть зон может быть закрыта. Если проходы заняты, сканер не сможет зафиксировать поверхности за препятствиями. Если склад работает во время съемки, движение погрузчиков, людей и техники может усложнять процесс.

Сроки включают не только выезд. После съемки данные нужно зарегистрировать, проверить, очистить, подготовить форматы, а при необходимости сделать чертежи, разрезы, модель или материалы контроля.

Ограничения сканирования склада

Сканер фиксирует только доступные поверхности. Если зона закрыта товарами, паллетами, стеллажами, техникой или временными конструкциями, данные по ней будут неполными.

Скрытые инженерные системы не определяются автоматически. Если трубопровод, кабельная трасса или элемент пожарной системы закрыт потолком, коробом, товаром или отделкой, он не появится в облаке точек как достоверно измеренный элемент.

Движущаяся техника и люди могут мешать съемке. Стекло, отражающие поверхности, сложное освещение и металлические элементы тоже могут создавать дополнительные сложности.

Что не входит автоматически

Лазерное сканирование склада не равно проекту реконструкции. Оно фиксирует фактическое состояние склада, но не разрабатывает проектные решения.

Сканирование не включает автоматически проект стеллажной системы, проект пожарной безопасности, проект логистики склада, проект автоматизации, расчет нагрузок, обследование несущих конструкций, строительную экспертизу, инженерное заключение или рабочую документацию.

Облако точек не равно DWG/PDF-чертежам. 3D/CAD-модель не равна BIM. BIM/Revit/IFC/LOD, атрибутика, BIM-координация и поиск коллизий согласуются отдельно.

Карта отклонений не является строительной экспертизой. Официальные изыскания, кадастровые работы, межевание, проектные решения и согласования не входят автоматически.

Пример из практики

Перед реконструкцией склада заказчик хотел изменить схему хранения и установить новую стеллажную систему. По складу были старые планы, но они не учитывали часть инженерных трасс, фактические высоты, изменения в воротах и зонах погрузки.

Если бы проектировщик работал только по старым схемам, был бы риск ошибиться с высотами, проходами, колоннами и препятствиями. Поэтому перед проектной работой выполнили 3D-сканирование склада.

В задачу включили колонны, проходы, ворота, доки, инженерные сети, высоты до конструкций, зоны погрузки и участки будущей установки стеллажей. На выходе подготовили облако точек, 360-панорамы и DWG/PDF-планы.

Ошибки при подготовке склада

Что прислать для расчета

Для предварительной оценки пришлите адрес или регион склада, старые планы, фото или видео, примерную площадь, высоту помещения, описание задачи и список зон, которые нужно зафиксировать.

Важно указать, что планируется: реконструкция, ремонт, изменение стеллажей, установка оборудования, модернизация инженерных сетей, проверка габаритов, подготовка чертежей или передача данных проектировщику.

Если есть ограничения, лучше написать о них сразу: склад работает, проходы заняты, есть движение техники, доступ возможен только в определенные часы, часть зон закрыта, требуется сопровождение или соблюдение требований безопасности.

Также нужно указать желаемые материалы и форматы: облако точек E57, RCP/RCS, DWG/DXF, PDF, панорамы, 3D/CAD-модель, рабочая зона проекта или архив исходных материалов.

Связанные услуги ForwardGeo

Для складов теперь есть отдельная услуга под реконструкцию, стеллажи, проходы, доки и габариты. Если задача шире склада, могут понадобиться промышленное сканирование и обработка облаков точек.

Если нужны материалы для проектировщиков, смотрите обмерные чертежи, 3D/CAD-моделирование и статью про промышленное сканирование.

FAQ

Зачем сканировать склад перед реконструкцией?

Чтобы получить фактическую геометрию склада: колонны, высоты, проходы, ворота, доки, инженерные сети, стеллажи и ограничения, которые могут повлиять на реконструкцию или модернизацию.

Когда достаточно обычных обмеров склада?

Когда склад небольшой, геометрия простая, нужно снять несколько базовых размеров и не требуется облако точек, 3D/CAD-модель, контроль габаритов или подробные DWG/PDF-чертежи.

Что получает заказчик после 3D-сканирования склада?

В зависимости от задачи: облако точек, 360-панорамы, фотофиксацию, планы, разрезы, DWG/DXF, PDF, 3D/CAD-модель по отдельному ТЗ, рабочую зону проекта и архив материалов.

Можно ли использовать старые планы склада?

Можно использовать их как исходную информацию, но перед реконструкцией их лучше проверить. Склад мог измениться: стеллажи, инженерные сети, ворота, зоны погрузки и проходы могут не совпадать с документами.

Нужно ли сканировать стеллажи?

Это зависит от задачи. Если стеллажи сохраняются, меняются или влияют на проходы и габариты, их стоит включить. Если они мешают съемке стен и колонн, нужно отдельно обсудить доступ и состав работ.

Можно ли выполнить сканирование без остановки склада?

Иногда да, если можно безопасно организовать доступ и движение техники не мешает съемке. Но режим работы склада, сопровождение и ограничения нужно согласовать заранее.

Нужно ли отдельно заказывать DWG/PDF?

Да. Сканирование дает исходные данные, а DWG/PDF-чертежи готовятся отдельно по согласованному составу материалов.

Нужно ли отдельно заказывать 3D/CAD-модель?

Да. 3D/CAD-модель склада или отдельной зоны создается отдельно по техническому заданию: нужно согласовать зоны, детализацию и формат.

Нужно ли отдельно заказывать BIM/Revit/IFC?

Да. BIM-модель, Revit, IFC, LOD и атрибутика не входят автоматически. Их нужно согласовывать отдельным ТЗ, если проектная команда действительно работает в BIM.

Что прислать для расчета?

Старые планы, фото, видео, адрес, примерную площадь, высоту помещения, описание задачи, критичные зоны, режим работы склада, ограничения доступа и желаемые форматы материалов.

Итог

Лазерное сканирование склада перед реконструкцией нужно, чтобы проектировщик и подрядчики работали с фактическими габаритами, высотами, проходами, колоннами, инженерными сетями и ограничениями объекта.

Для небольшого склада иногда достаточно простых обмеров. Но если планируется реконструкция, модернизация, изменение стеллажей, установка оборудования или работа с инженерными зонами, сканирование помогает снизить риск ошибок и повторных выездов.

Главное - заранее определить, какие зоны важны, какие материалы нужны и кто будет использовать результат.
