Контроль ровности полов и плит по 3D-сканированию нужен, когда перед ремонтом, монтажом стеллажей, установкой оборудования, устройством покрытия или приемкой этапа важно понять фактические перепады, уклоны и локальные неровности поверхности.

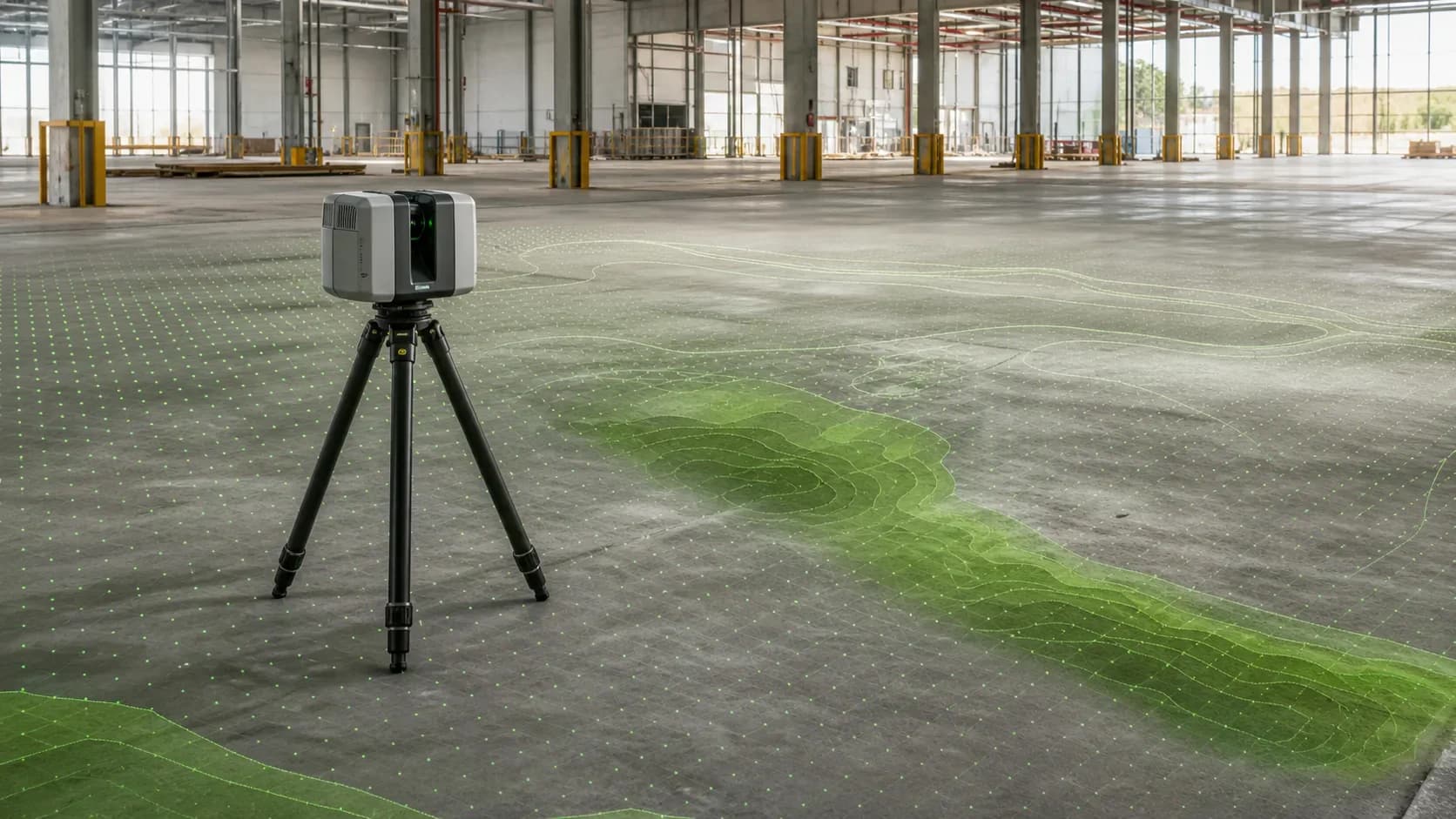

Сканер фиксирует видимую геометрию пола или бетонной плиты плотным облаком точек. По этим данным можно подготовить карту перепадов, контрольные сечения, отметки, DWG/PDF-фрагменты и отчет по согласованной задаче.
Важно не путать такую проверку с экспертизой покрытия. 3D-сканирование показывает форму поверхности, но не определяет автоматически прочность бетона, толщину слоев, сцепление, влажность, причины трещин, несущую способность и пригодность покрытия к эксплуатации.
Коротко: что показывает контроль ровности
Если коротко: контроль ровности показывает, где пол или плита уходят от выбранной базы сравнения. Базой может быть проектная отметка, расчетная плоскость, заданный уклон, существующая поверхность, контрольная зона или допуски из технического задания.
Для общей проверки объекта обычно достаточно лазерного 3D-сканирования зданий и помещений. Если нужна именно карта перепадов, сечения и сравнение поверхности с заданным критерием, задачу лучше оформить как контроль отклонений по 3D-сканированию.
Что выбрать под задачу пола или плиты
| Задача | Что проверять | Что передать команде |
|---|---|---|
| Ремонт пола | Перепады, ямы, бугры, уклоны, швы, зоны водоотвода и примыкания. | Карту перепадов, сечения, PDF-отчет. |
| Стеллажи и техника | Ровность в зонах стоек, проходы, доки, ворота, колонны и рабочие коридоры. | Облако точек, отметки, сечения, DWG/PDF. |
| Оборудование | Плиту или основание, отметки, анкеры, выступы, соседние препятствия и габариты. | Сечения, 3D/CAD-фрагмент по задаче, отчет. |
| Уклоны и водоотвод | Фактическое направление уклона, лотки, трапы, рампы и низкие участки. | Профили, отметки, карту уклонов по задаче. |
Ремонт пола
- Что проверять
- Перепады, ямы, бугры, уклоны, швы, зоны водоотвода и примыкания.
- Что передать команде
- Карту перепадов, сечения, PDF-отчет.
Стеллажи и техника
- Что проверять
- Ровность в зонах стоек, проходы, доки, ворота, колонны и рабочие коридоры.
- Что передать команде
- Облако точек, отметки, сечения, DWG/PDF.
Оборудование
- Что проверять
- Плиту или основание, отметки, анкеры, выступы, соседние препятствия и габариты.
- Что передать команде
- Сечения, 3D/CAD-фрагмент по задаче, отчет.
Уклоны и водоотвод
- Что проверять
- Фактическое направление уклона, лотки, трапы, рампы и низкие участки.
- Что передать команде
- Профили, отметки, карту уклонов по задаче.
Когда контроль ровности нужен, а когда нет
Нужен
Контроль нужен перед ремонтом промышленного пола, устройством нового покрытия, установкой стеллажей, монтажом оборудования, изменением разметки, реконструкцией склада, проверкой рампы, устройством водоотвода или разбором спорной зоны после работ.
Он особенно полезен на складах, производствах, паркингах, торговых помещениях, технических зонах и больших открытых плитах, где отдельные ручные замеры не показывают общую картину поверхности.
Можно обойтись проще
Если нужно проверить один небольшой участок, несколько локальных отметок или простой перепад у дверного проема, может хватить рейки, уровня, нивелира или ручных обмеров.
Но если решение влияет на подрядчика, проектировщика, поставщика оборудования, стеллажи, покрытие или приемку этапа, лучше получить измеримую цифровую основу и заранее согласовать критерии проверки.
Для каких объектов подходит
Чаще всего контроль ровности нужен для складов, производственных цехов, паркингов, торговых залов, технических помещений, рамп, зон разгрузки, машинных залов, плит под оборудование и больших помещений перед ремонтом.

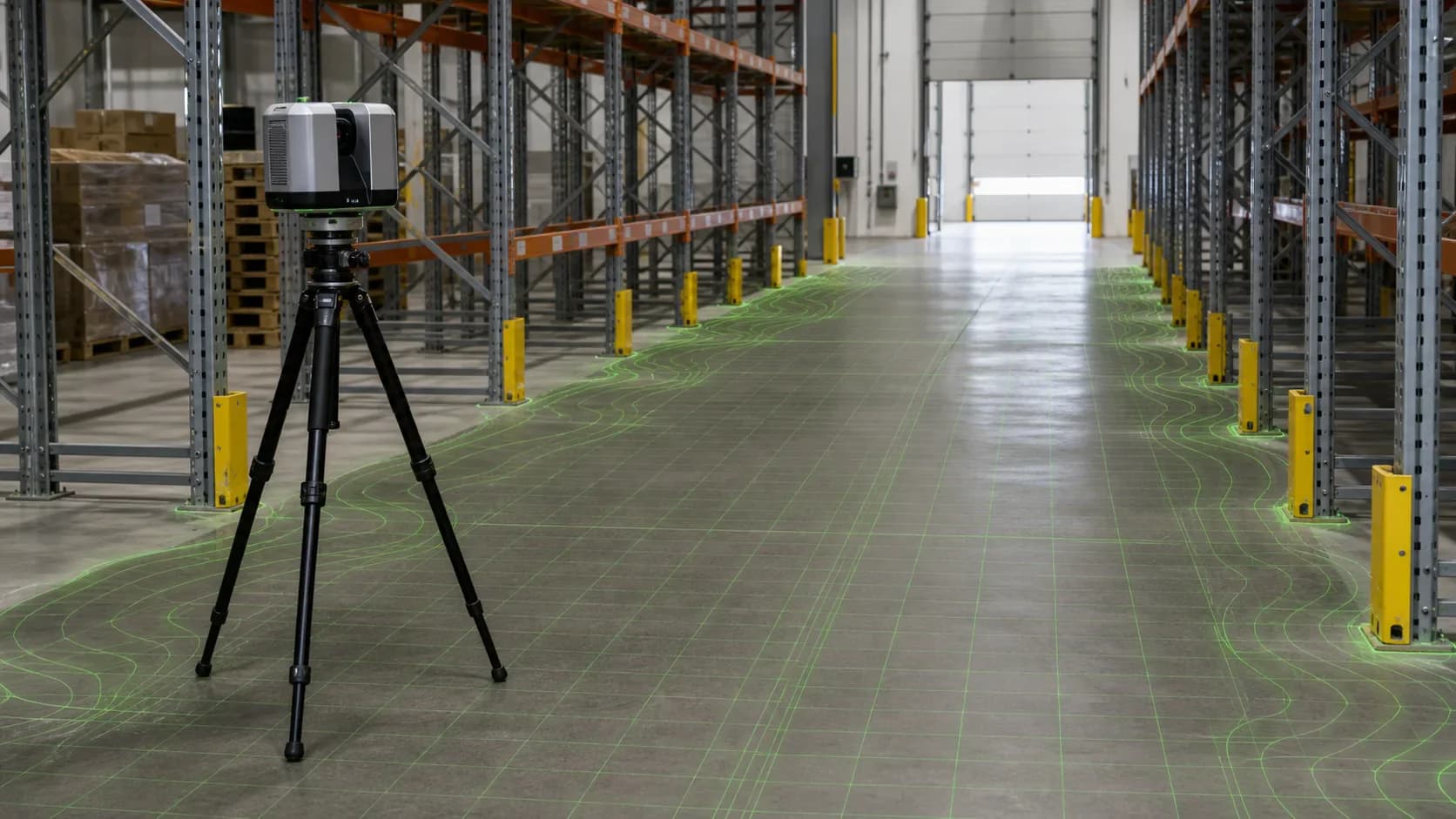

Для складов важны зоны стоек, проходы погрузчиков, доки, ворота и участки будущего ремонта. Базовая съемка склада перед реконструкцией помогает собрать не только поверхность пола, но и колонны, высоты, инженерные зоны и препятствия.
Для производственных помещений и плит под оборудование важны отметки, габариты, соседняя инженерия, доступ для монтажа и зона обслуживания. Здесь часто уместно промышленное лазерное сканирование, потому что объект работает по своим правилам доступа и безопасности.
Границы: контроль ровности не равен экспертизе покрытия
Сканирование фиксирует геометрию видимой поверхности. Оно помогает показать, где пол выше или ниже заданной базы, где есть перепад, волна, уклон или зона риска для дальнейших работ.
Но по облаку точек нельзя автоматически сказать, почему возник дефект, выдержит ли покрытие нагрузку, какая толщина слоев, есть ли скрытые пустоты, достаточная ли прочность, как работает сцепление слоев и можно ли официально принять покрытие.
Если нужна нормативная приемка, строительная экспертиза, лабораторные испытания или техническое заключение, это отдельная задача. Данные 3D-сканирования могут стать фактической основой для такого разбора, но не заменяют его.
Что именно можно проверить
По данным 3D-сканирования можно проверить общую плоскость пола, локальные перепады, участки с волной, уклоны к лоткам и трапам, профиль рампы, отметки у ворот, примыкания к стенам, деформационные швы и зоны под оборудование.

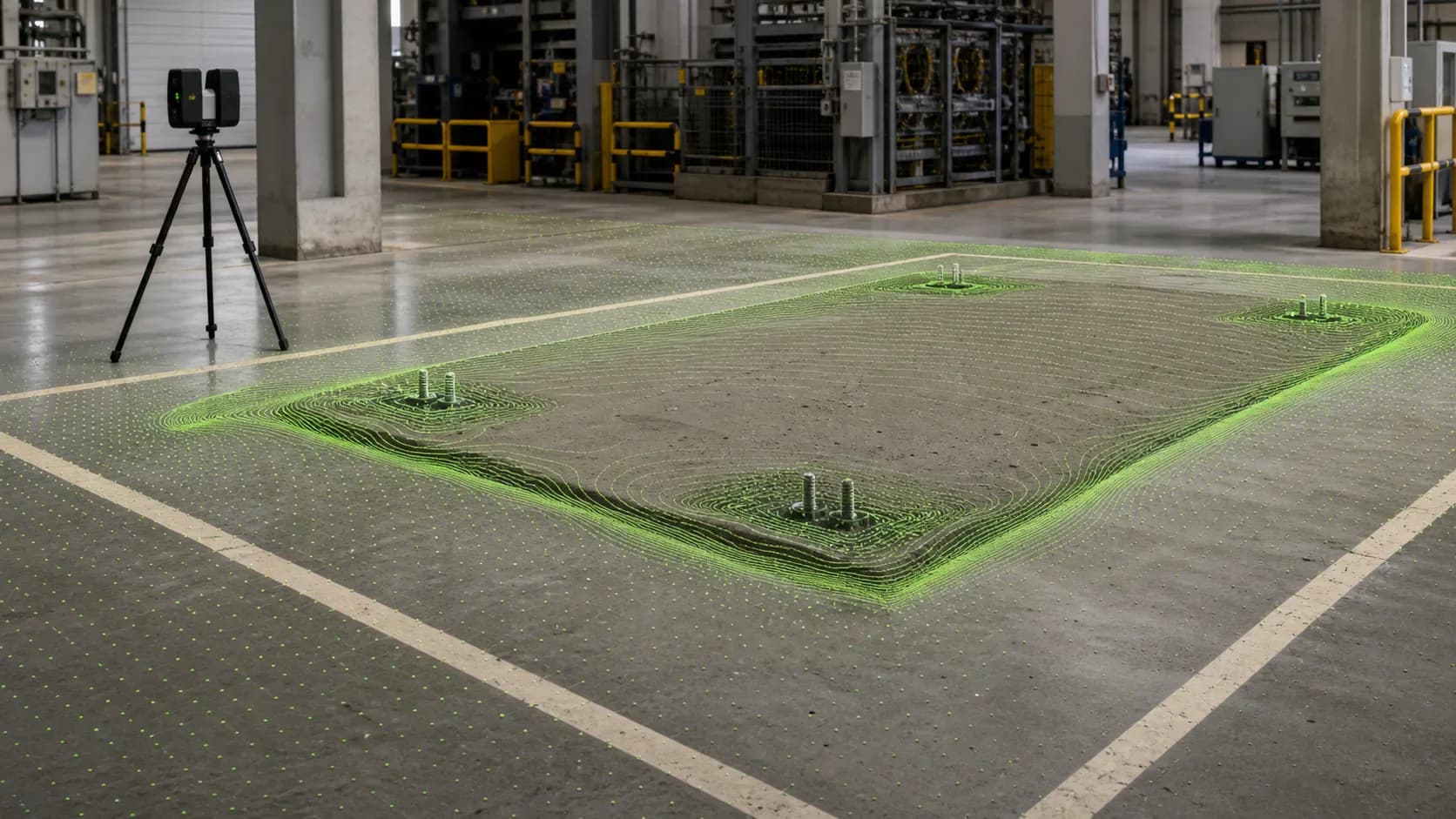

Для плиты под оборудование дополнительно смотрят габаритную зону, анкеры, выступы, соседние колонны, кабельные лотки, трубопроводы, проходы и высоты. Если задача связана с установкой оборудования, полезно заранее сверить и маршрут доставки внутри объекта.
База сравнения: без нее карта будет неполной

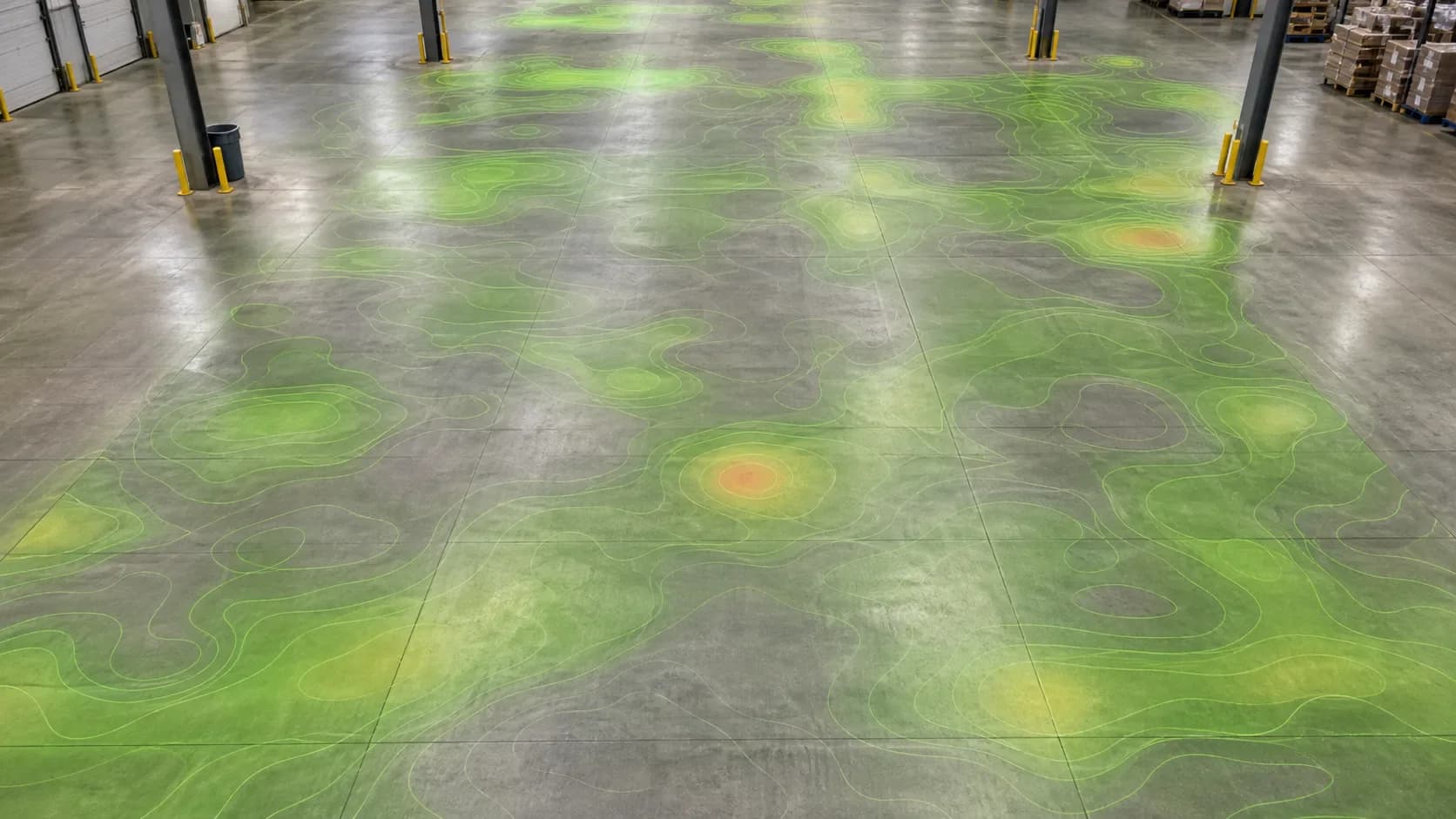

Карта перепадов всегда строится относительно выбранной базы. Это может быть проектная отметка, горизонтальная плоскость, заданный уклон, существующая средняя поверхность, контрольная линия или критерии из технического задания.
Если базу не согласовать, получится красивая картинка, но участники могут по-разному понимать, что считать отклонением. Подробнее общий принцип сравнения факта с базой разобран в статье про контроль отклонений по 3D-сканированию.
С чем сравнивать поверхность
| Критерий | Когда подходит | Что уточнить |
|---|---|---|
| Горизонтальная плоскость | Когда нужно увидеть общий уровень пола. | Отметку и допустимые перепады. |
| Проектная отметка | Для нового пола, плиты или этапа работ. | Актуальный проект и границы проверки. |
| Заданный уклон | Для рамп, водоотвода, лотков и трапов. | Направление уклона и контрольные линии. |
| Локальные зоны | Для стеллажей, оборудования, ворот и спорных мест. | Размер зон и критерий оценки. |
Горизонтальная плоскость
- Когда подходит
- Когда нужно увидеть общий уровень пола.
- Что уточнить
- Отметку и допустимые перепады.
Проектная отметка
- Когда подходит
- Для нового пола, плиты или этапа работ.
- Что уточнить
- Актуальный проект и границы проверки.
Заданный уклон
- Когда подходит
- Для рамп, водоотвода, лотков и трапов.
- Что уточнить
- Направление уклона и контрольные линии.
Локальные зоны
- Когда подходит
- Для стеллажей, оборудования, ворот и спорных мест.
- Что уточнить
- Размер зон и критерий оценки.
Уклоны, водоотвод и эксплуатационные габариты

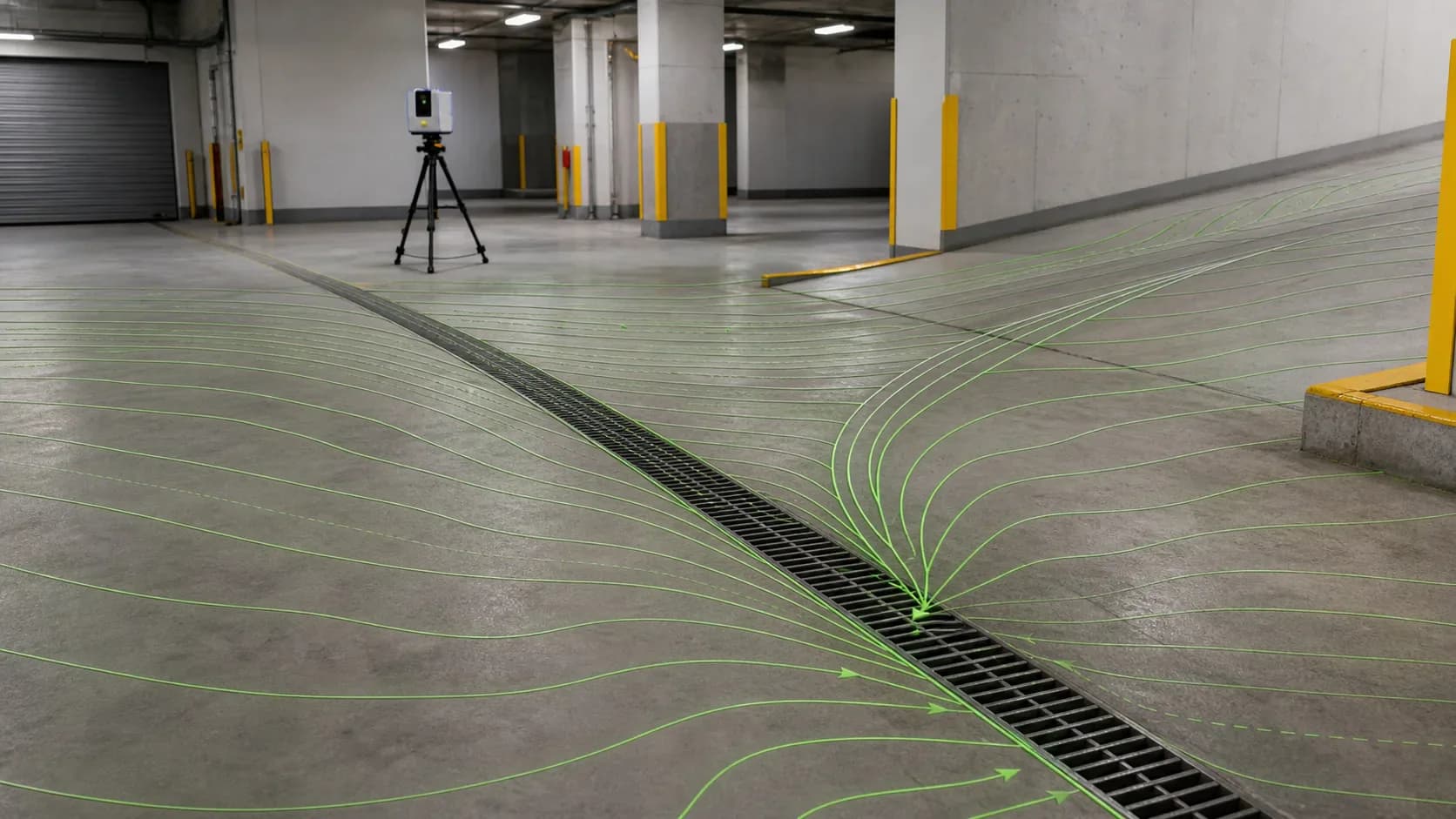

Для паркингов, складов и производственных зон важно проверять не только ровность, но и уклоны. По данным можно подготовить профили рамп, отметки у лотков, направления водоотвода, зоны с обратным уклоном и участки, где техника или оборудование могут работать хуже ожидаемого.
При этом сканирование не является проектом водоотвода, расчетом безопасности движения, проверкой пропускной способности или официальным согласованием схемы движения. Для паркингов близкая логика раскрыта в статье про лазерное сканирование паркинга.
Что получает заказчик

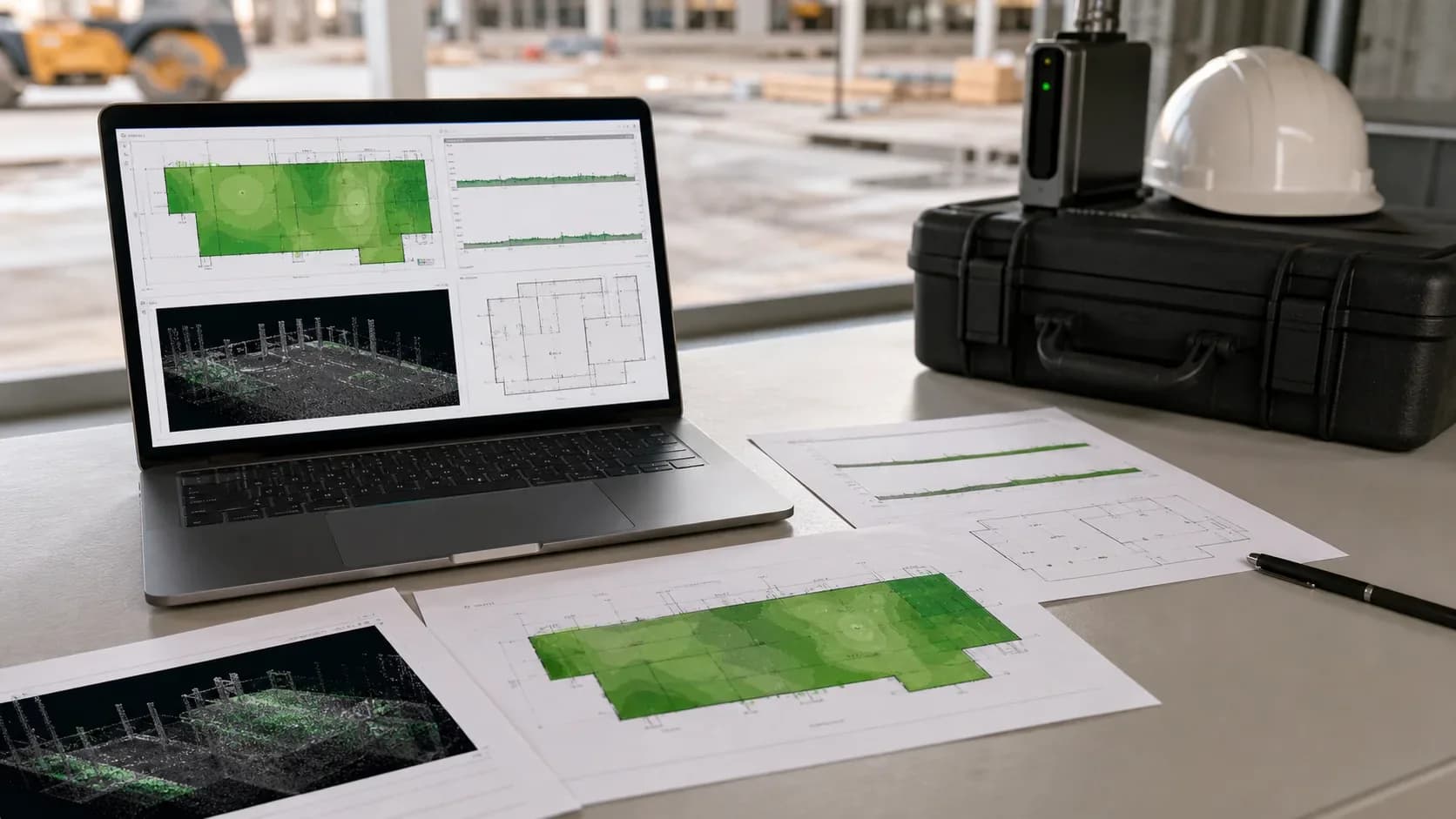

Базовый результат - зарегистрированное облако точек по поверхности и соседним элементам. По нему можно вернуться к объекту после выезда, проверить отметки и передать данные проектировщику или подрядчику. Шире этот вопрос раскрыт в статье о том, что получает заказчик после 3D-сканирования.
По задаче готовят карту перепадов, контрольные сечения, профили, отметки, PDF-отчет, скриншоты зон риска, DWG/DXF-фрагменты и обмерные чертежи. Если исходное облако нужно очистить, совместить или разделить по зонам, отдельно выполняется обработка облаков точек.
Форматы данных
Форматы лучше согласовать до обработки. Для облака точек часто используют E57 или RCP/RCS. Для рабочих чертежей подходят DWG/DXF, для просмотра и обсуждения - PDF, для отчета - карты, сечения и изображения зон риска.
Если проектировщику нужна объемная основа по плите, оборудованию или соседним элементам, можно подготовить 3D/CAD-модель по облаку точек. Такая модель не равна BIM и не появляется автоматически из съемки.
Точность, сроки и ограничения
Точность и сроки зависят от площади, состояния поверхности, доступности зон, плотности сканирования, количества станций, требований к привязке, выбранной базы сравнения, числа сечений, формата отчета и необходимости чертежей.

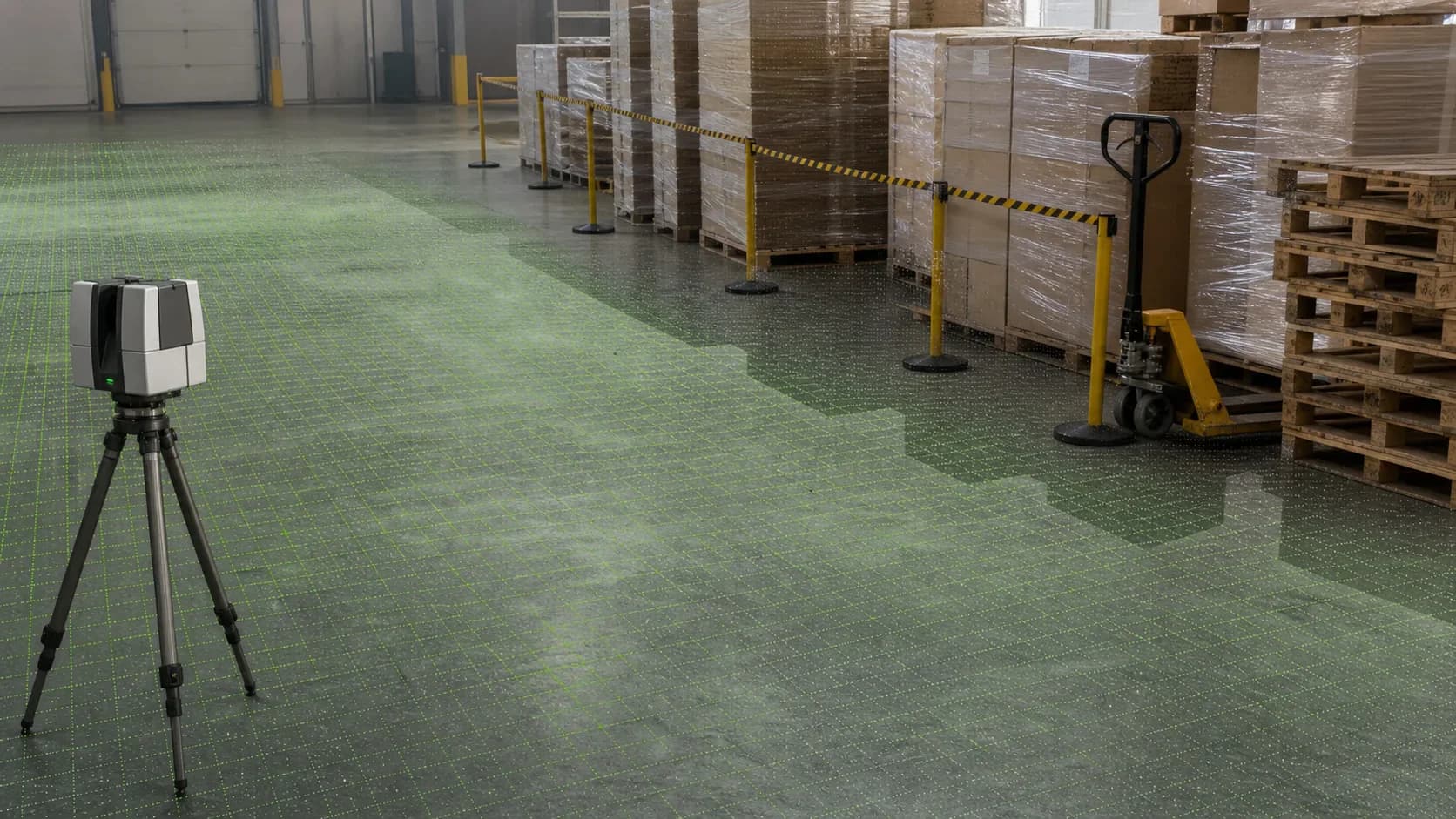

Сканер фиксирует только видимую поверхность. Паллеты, автомобили, оборудование, стеллажи, временные перегородки, пыль, лужи, отражающие участки и закрытые зоны могут ограничить полноту данных.
Что не входит автоматически
Контроль ровности по 3D-сканированию не включает автоматически проект ремонта пола, подбор покрытия, расчет стеллажей, расчет фундамента, проверку нагрузок, обследование конструкций, строительную экспертизу или официальную приемку работ.
Сканирование также не определяет скрытое состояние основания под стяжкой, толщину слоев, прочность бетона, влажность, сцепление покрытия, химическую стойкость, истираемость и причины трещин. Для этого нужны отдельные проверки и профильные специалисты.
Если приемка должна выполняться по конкретным правилам заказчика, рейкой, нивелиром, журналом измерений или нормативной процедуре, эти условия нужно заранее включить в задачу. Иначе результатом будет фактическая геометрическая проверка, а не официальный акт приемки.
Пример из практики
Типовая ситуация: склад готовят к замене покрытия и изменению стеллажных зон. Старый план есть, но подрядчик сомневается в перепадах, а поставщику стеллажей важно понимать зоны стоек и проходы техники.
Достаточный состав: 3D-сканирование пола и соседних элементов, облако точек, карта перепадов, сечения по проходам, отметки у ворот и доков, список закрытых зон, DWG/PDF-фрагменты и PDF-отчет для обсуждения.
Так заказчик видит не отдельные спорные точки, а общую картину поверхности. Проектировщик и подрядчик могут заранее решить, где нужна дополнительная проверка, выравнивание, корректировка решения или другой порядок работ.
Частые ошибки заказчика
Ошибки перед контролем пола или плиты
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Не задать базу сравнения | Карта есть, но непонятно, что считать отклонением. | Согласовать плоскость, отметку, уклон или допуски. |
| Закрыть поверхность паллетами | Важные зоны пола не попадут в данные. | Освободить критичные участки до выезда. |
| Ждать экспертизу покрытия | Сканирование покажет форму, но не причины и свойства материала. | Разделить съемку, испытания и заключение. |
| Проверять только общий план | Не хватит сечений по стеллажам, рампам или оборудованию. | Указать контрольные линии и зоны риска. |
| Не уточнить пользователя результата | Файлы могут быть корректными, но неудобными для команды. | Согласовать PDF, DWG/DXF, облако, сечения и отчет заранее. |
Не задать базу сравнения
- Чем опасна
- Карта есть, но непонятно, что считать отклонением.
- Как избежать
- Согласовать плоскость, отметку, уклон или допуски.
Закрыть поверхность паллетами
- Чем опасна
- Важные зоны пола не попадут в данные.
- Как избежать
- Освободить критичные участки до выезда.
Ждать экспертизу покрытия
- Чем опасна
- Сканирование покажет форму, но не причины и свойства материала.
- Как избежать
- Разделить съемку, испытания и заключение.
Проверять только общий план
- Чем опасна
- Не хватит сечений по стеллажам, рампам или оборудованию.
- Как избежать
- Указать контрольные линии и зоны риска.
Не уточнить пользователя результата
- Чем опасна
- Файлы могут быть корректными, но неудобными для команды.
- Как избежать
- Согласовать PDF, DWG/DXF, облако, сечения и отчет заранее.
Что прислать для расчета
Для предварительной оценки пришлите адрес или район, фото поверхности, старые планы, площадь, тип объекта, задачу, критичные зоны, требования к ровности, сроки и режим доступа.
Отдельно напишите, для чего нужен результат: ремонт пола, промышленное покрытие, стеллажи, оборудование, рампа, водоотвод, спор с подрядчиком, передача проектировщику или внутренняя проверка.
Если требований пока нет, полезно составить техническое задание на лазерное 3D-сканирование: границы, базу сравнения, форматы, зоны доступа, нужные сечения, пользователей результата и ограничения.
Вопросы и ответы
Можно ли по 3D-сканированию проверить ровность пола?
Да, если поверхность открыта для съемки и заранее понятно, по какому критерию ее проверять: плоскость, проектная отметка, уклон, локальные перепады, сечения или допуски из технического задания.
Чем карта перепадов отличается от обычных отметок?
Отдельные отметки показывают выбранные точки. Карта перепадов показывает распределение по поверхности: где есть волны, локальные ямы, высокие зоны, уклоны и переходы между участками.
Можно ли проверить пол перед стеллажами?
Можно. Обычно фиксируют зоны стоек, проходы техники, перепады, уклоны, колонны, ворота, доки и соседние ограничения. Проект стеллажей и расчет нагрузок выполняются отдельно.
Подходит ли метод для плиты под оборудование?
Да, если нужно проверить фактическую плоскость, отметки, выступы, анкеры, соседние элементы и габариты монтажной зоны. Расчет фундамента, вибраций, креплений и нагрузок не появляется автоматически.
Заменяет ли сканирование экспертизу пола или покрытия?
Нет. Сканирование показывает видимую геометрию поверхности. Прочность, толщина, влажность, сцепление слоев, износ, причины трещин и пригодность покрытия подтверждаются отдельными методами.
Когда достаточно рейки, нивелира или ручных замеров?
Когда участок небольшой, нужно проверить несколько понятных точек и результат не будет использоваться несколькими участниками. Для большой площади, стеллажей, оборудования, уклонов и карты перепадов надежнее 3D-сканирование.
Какие форматы можно получить?
Обычно это облако точек E57 или RCP/RCS, PDF-отчет, карта перепадов, контрольные сечения, DWG/DXF-фрагменты и список ограничений. Состав зависит от задачи и требований команды.
Что прислать для расчета?
Пришлите адрес или район, площадь, фото пола, старые планы, задачу, критичные зоны, требования проектировщика или подрядчика, сроки, режим доступа и желаемые материалы.
Итог
Контроль ровности полов и плит по 3D-сканированию помогает увидеть фактическую геометрию поверхности: перепады, уклоны, локальные неровности, зоны под стеллажи, оборудование, ремонт пола или промышленное покрытие.
Хороший результат начинается с критериев: что проверяем, с чем сравниваем, какие зоны важны, кто будет пользоваться материалами и где проходит граница между измерением геометрии, проектом, экспертизой и приемкой.
