Лазерное сканирование перед монтажом оборудования нужно, чтобы проверить фактическое место установки: встанет ли оборудование в существующую зону, хватит ли высоты и проходов, не помешают ли трубы, кабельные трассы, колонны, балки, площадки обслуживания и соседние конструкции.
На промышленных объектах старые планы редко показывают все изменения. Оборудование могли перенести, трубы и лотки добавить, проходы сузить, а свободная зона на схеме может оказаться занятой фактическими элементами.
Сканирование не заменяет проект монтажа, подбор оборудования, расчет фундамента, креплений, нагрузок, перемещение тяжелого оборудования, рабочую документацию, согласования и приемку. Оно дает фактическую измеримую основу для команды, которая будет принимать эти решения.
Коротко: что проверить перед монтажом оборудования
До монтажных решений важно проверить место установки, габариты оборудования, высоты до балок и инженерных сетей, ширину проходов, маршрут доставки внутри объекта, зоны обслуживания, положение труб, кабельных лотков, вентиляции, колонн, стен и дверных проемов.

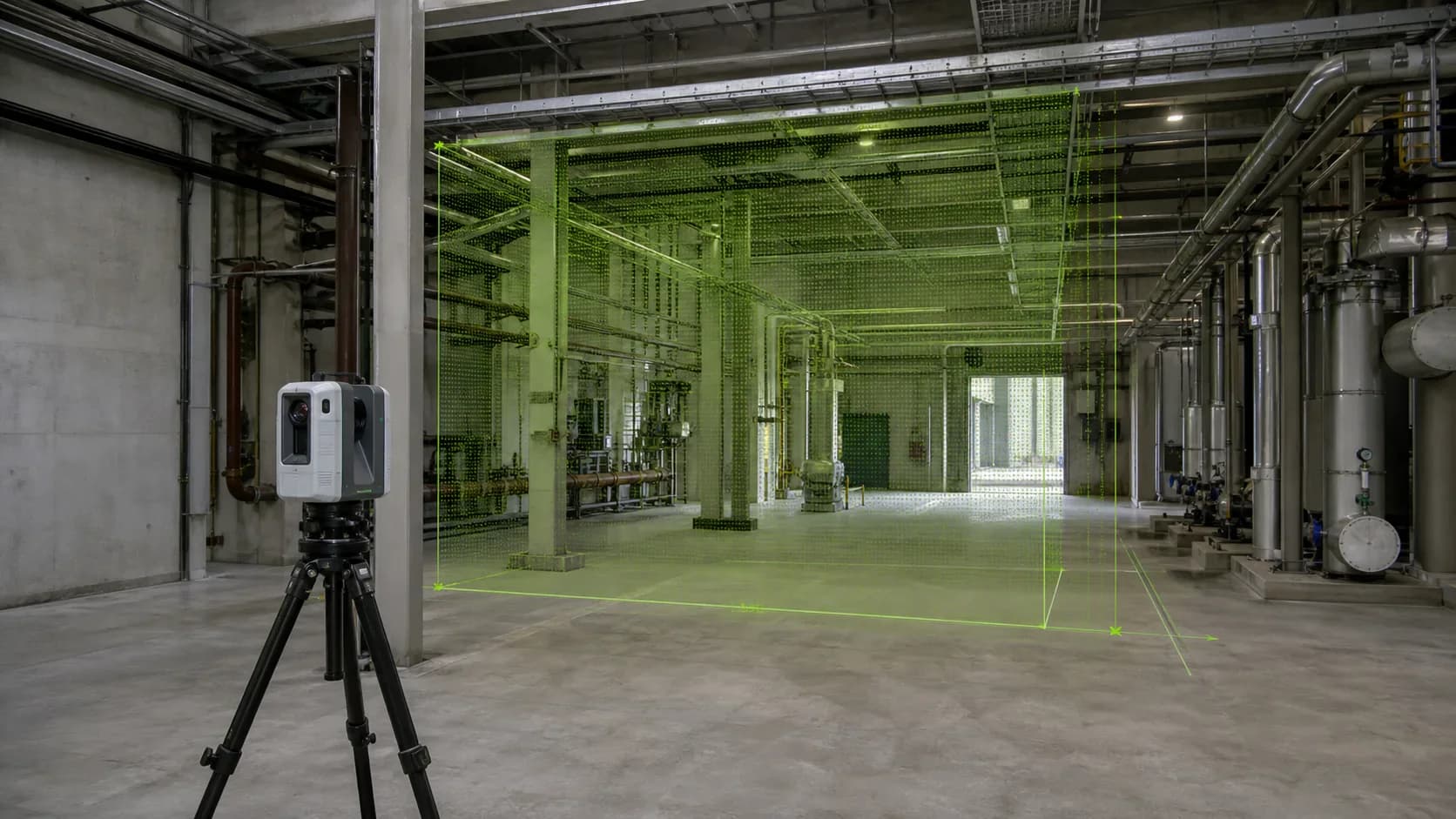

Для этого выполняют промышленное лазерное сканирование: на объекте фиксируют видимую геометрию, затем готовят облако точек, панорамы, DWG/PDF-фрагменты, сечения, отметки или 3D/CAD-модель по согласованной задаче.
Что проверить до монтажных решений
| Сценарий | Что важно зафиксировать | Что передать команде |
|---|---|---|
| Новое оборудование в цехе | Свободную зону, высоты, колонны, стены, балки, фундаменты и соседние элементы. | Облако точек, панорамы, сечения, DWG/PDF. |
| Замена старого оборудования | Фактические габариты существующей зоны, подключение к видимым сетям и ограничения демонтажа. | Облако точек, фотофиксация, отметки, рабочие фрагменты. |
| Перенос линии | Маршрут доставки внутри объекта, повороты, двери, ворота, высоты и препятствия. | План маршрута, сечения, контрольные размеры. |
| Оборудование рядом с инженерией | Трубы, лотки, вентиляцию, опоры, площадки обслуживания и зоны пересечений. | Облако точек, 3D/CAD-фрагмент или сечения по задаче. |
Новое оборудование в цехе
- Что важно зафиксировать
- Свободную зону, высоты, колонны, стены, балки, фундаменты и соседние элементы.
- Что передать команде
- Облако точек, панорамы, сечения, DWG/PDF.
Замена старого оборудования
- Что важно зафиксировать
- Фактические габариты существующей зоны, подключение к видимым сетям и ограничения демонтажа.
- Что передать команде
- Облако точек, фотофиксация, отметки, рабочие фрагменты.
Перенос линии
- Что важно зафиксировать
- Маршрут доставки внутри объекта, повороты, двери, ворота, высоты и препятствия.
- Что передать команде
- План маршрута, сечения, контрольные размеры.
Оборудование рядом с инженерией
- Что важно зафиксировать
- Трубы, лотки, вентиляцию, опоры, площадки обслуживания и зоны пересечений.
- Что передать команде
- Облако точек, 3D/CAD-фрагмент или сечения по задаче.
Когда сканирование нужно, а когда можно проще
Нужно
Сканирование нужно, когда оборудование ставят в существующий цех, склад, техническое помещение, машинный зал, инженерную зону или производственную линию, где будущий монтаж зависит от фактических высот, проходов, труб, лотков, колонн, фундаментов и соседних агрегатов.
Для цехов и производственных линий релевантно лазерное сканирование заводов и цехов: оно особенно полезно, если оборудование крупное, маршрут доставки сложный, объект работает, старые планы вызывают сомнения, рядом много инженерных систем или проектировщику нужна проверяемая фактическая основа.
Можно обойтись проще
Если оборудование небольшое, зона свободная, доступ прост, чертежи актуальны и нужно проверить несколько безопасных размеров, может хватить фото, старых планов и ручных обмеров.
Но если ошибка проявится уже на доставке, установке или подключении, простая проверка может оказаться слишком слабой. В таких случаях лучше заранее снять фактическую геометрию монтажной зоны.
Для каких зон и оборудования подходит
Сканирование подходит для производственных линий, станков, насосов, компрессоров, теплообменников, шкафов, резервуаров, упаковочных линий, вентиляционных установок, инженерных узлов, складского оборудования и технических помещений.
По объектам это могут быть цеха, склады, котельные, насосные, тепловые пункты, машинные залы, технические этажи, инженерные коридоры, участки разгрузки, зоны ремонта и помещения, где новое оборудование должно попасть в существующую геометрию.
Если задача касается не только оборудования, но и труб, вентиляции, кабельных трасс или опор, полезно заранее связать сканирование монтажной зоны со сканированием трубопроводов и инженерных сетей.
Границы задачи: зона установки, маршрут и соседняя инженерия
Перед выездом нужно определить границы съемки. Иногда достаточно снять только площадку установки, но часто в задачу входят маршрут доставки внутри объекта, ближайшие проемы, ворота, повороты, зоны обслуживания, соседние агрегаты и инженерные сети над будущим оборудованием.
Если границы заданы слишком узко, можно получить точное облако точек зоны установки, но не увидеть, что оборудование не пройдет через дверь, заденет балку на повороте или перекроет доступ к обслуживанию соседнего узла.
Хорошая постановка задачи звучит не как «снять цех», а как «проверить место установки оборудования, подходы к нему, высоты, проходы, соседние трубы и лотки, которые могут повлиять на проект и монтаж».

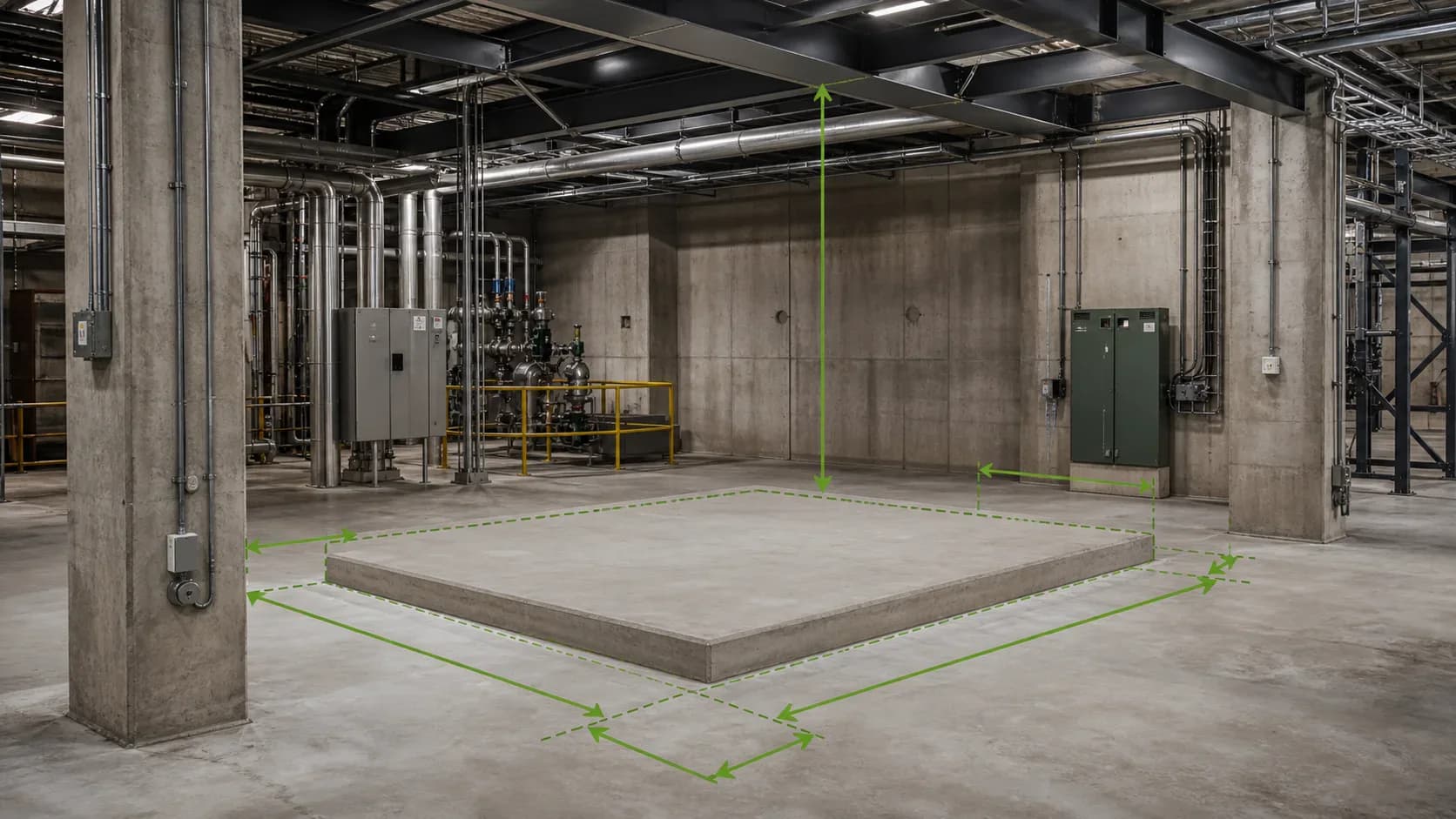

Проверка места установки и габаритов
Лазерное сканирование фиксирует фактическую геометрию монтажной зоны: пол, стены, колонны, балки, выступы, фундаменты, приямки, соседнее оборудование, трубы, лотки, вентиляцию и высотные ограничения.
По облаку точек можно измерить доступную ширину и высоту, проверить привязку к стенам и колоннам, увидеть препятствия и подготовить сечения для проектировщика. Само облако точек простыми словами - это плотный набор измеренных точек, по которому можно возвращаться к объекту после выезда.
Если есть цифровая модель будущего оборудования, ее можно сопоставить с фактическим облаком или 3D/CAD-фрагментом. Такое сравнение помогает увидеть риск пересечений, но не заменяет проектные решения и расчеты.

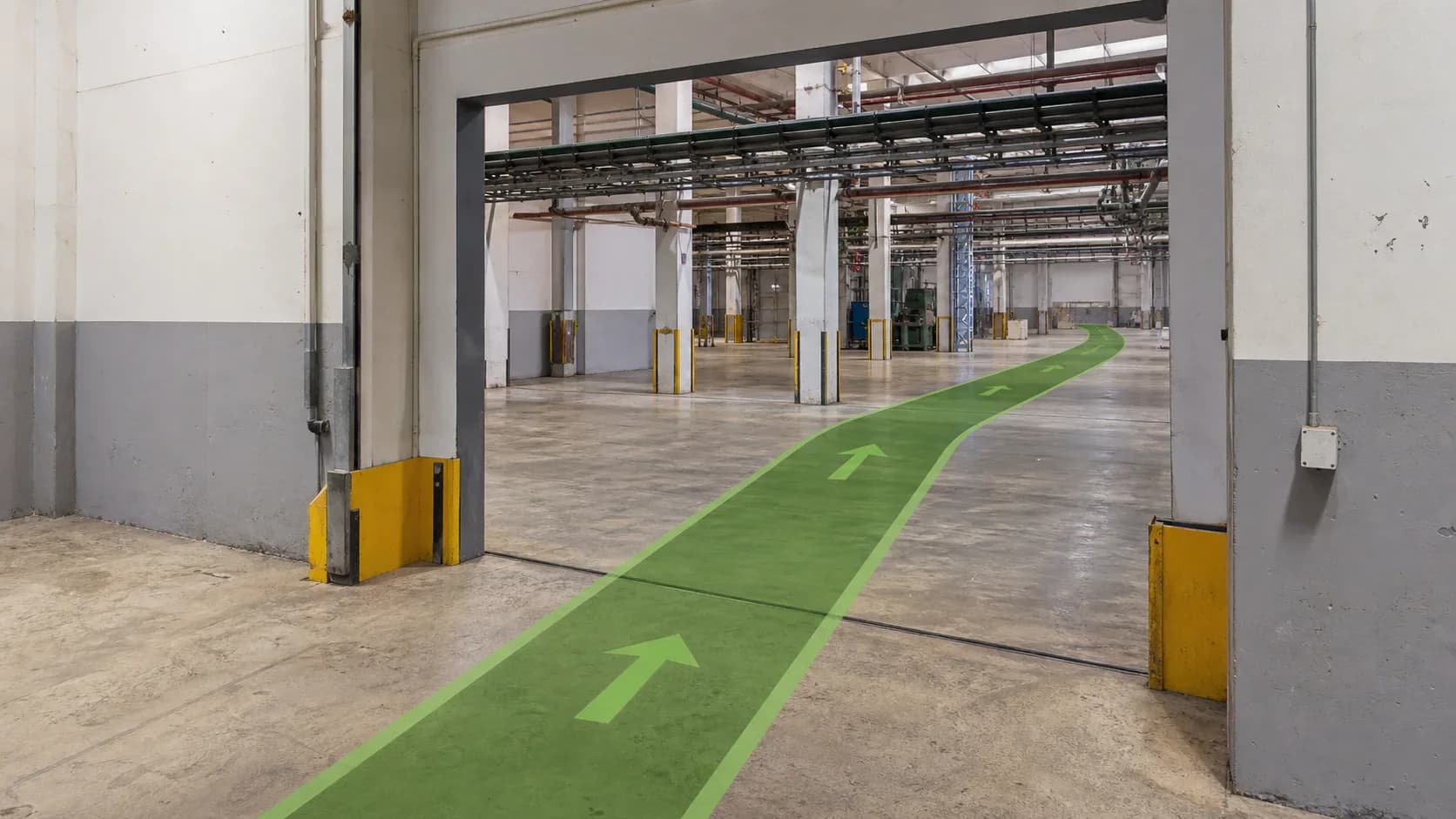

Маршрут доставки внутри объекта
Оборудование может помещаться в зоне установки, но не проходить по маршруту доставки. Поэтому отдельно проверяют ворота, двери, коридоры, повороты, рампы, перепады пола, высоты до труб и балок, временные ограждения и участки разгрузки.
Для тяжелого или крупного оборудования маршрут лучше фиксировать так же внимательно, как само место установки. По данным можно подготовить план маршрута, сечения проемов и контрольные размеры для команды, которая отвечает за доставку и монтаж.

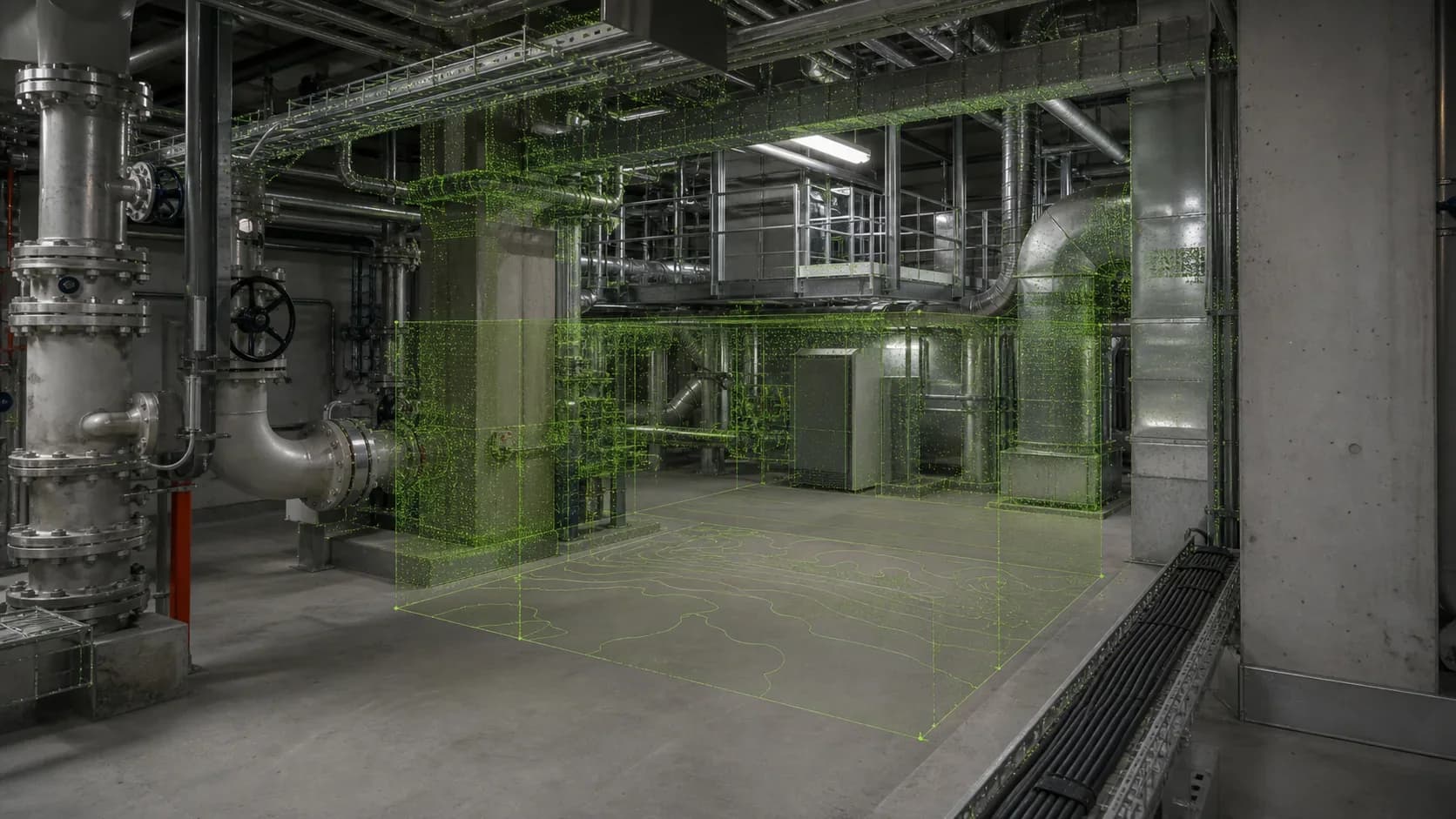

Инженерные препятствия рядом с оборудованием
В монтажной зоне часто мешают не стены, а инженерные элементы: трубы, кабельные лотки, вентиляционные каналы, опоры, подвесы, площадки обслуживания, пожарные системы, технологические обвязки и существующее оборудование.
Сканирование помогает увидеть видимые пересечения и ограничения до проектных решений. Если нужна объемная основа для сложной геометрии, отдельно согласуют 3D/CAD-моделирование по облаку точек: какие элементы моделировать, с какой детализацией и в каких границах.
Важно помнить: сканер фиксирует видимую геометрию. Он не определяет автоматически назначение труб, содержимое закрытых коробов, состояние оборудования, скрытые коммуникации, прочность оснований и причины дефектов.

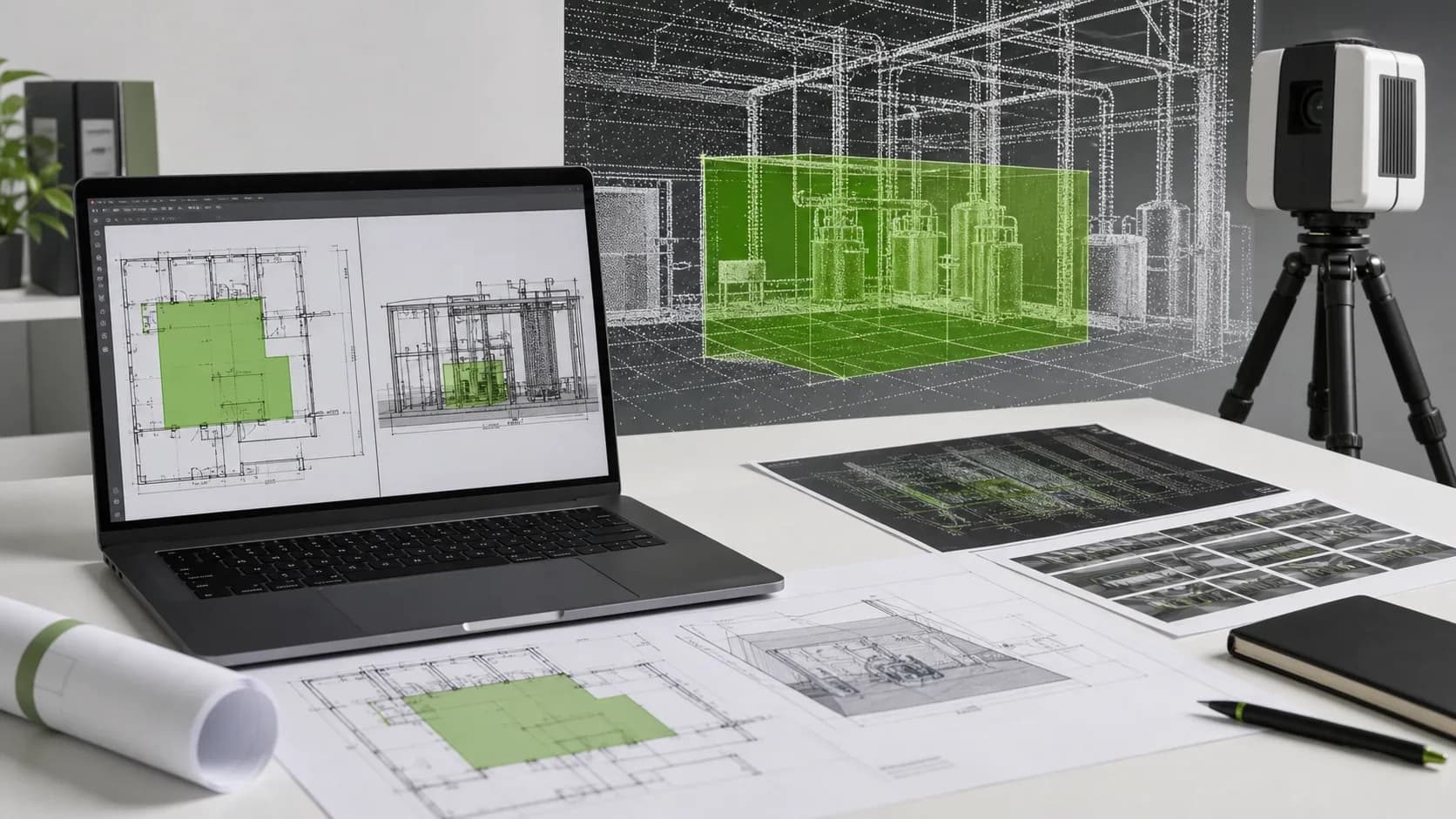

Что получает заказчик
Базовый результат - зарегистрированное облако точек и панорамы, если они согласованы. Эти данные позволяют возвращаться к объекту без повторного выезда и проверять видимые размеры, высоты, проходы, препятствия и соседнюю инженерию. Подробнее состав результата раскрыт в статье про материалы после 3D-сканирования.
Для проектной и монтажной команды часто нужны обмерные чертежи и документация в DWG/PDF: планы, сечения, отметки, проемы, высоты, фрагменты маршрута, монтажную зону и пояснения по ограничениям доступа.
Если нужно сравнить фактическую геометрию с проектным положением, отдельно согласуют контроль отклонений по 3D-сканированию. Такой контроль показывает измеримое расхождение, но не является экспертизой и не заменяет решение проектировщика.
Материалы под участников монтажа
| Кому передают | Что обычно удобно | Что уточнить заранее |
|---|---|---|
| Проектировщику | Облако точек, сечения, DWG/DXF, 3D/CAD-фрагмент по задаче. | Габариты оборудования, зоны обслуживания и критичные элементы. |
| Подрядчику монтажа | PDF, панорамы, маршрут доставки, контрольные размеры, список ограничений. | Проемы, высоты, доступ, временные препятствия и режим объекта. |
| Службе эксплуатации | Панорамы, фотофиксация, понятные схемы зон, архив фактического состояния. | Какие помещения и инженерные элементы можно открыть для съемки. |
| Собственнику или техническому заказчику | PDF, общий план, зоны риска, пояснения по ограничениям и дальнейшим решениям. | Что нужно подтвердить до закупки, доставки или монтажа. |
Проектировщику
- Что обычно удобно
- Облако точек, сечения, DWG/DXF, 3D/CAD-фрагмент по задаче.
- Что уточнить заранее
- Габариты оборудования, зоны обслуживания и критичные элементы.
Подрядчику монтажа
- Что обычно удобно
- PDF, панорамы, маршрут доставки, контрольные размеры, список ограничений.
- Что уточнить заранее
- Проемы, высоты, доступ, временные препятствия и режим объекта.
Службе эксплуатации
- Что обычно удобно
- Панорамы, фотофиксация, понятные схемы зон, архив фактического состояния.
- Что уточнить заранее
- Какие помещения и инженерные элементы можно открыть для съемки.
Собственнику или техническому заказчику
- Что обычно удобно
- PDF, общий план, зоны риска, пояснения по ограничениям и дальнейшим решениям.
- Что уточнить заранее
- Что нужно подтвердить до закупки, доставки или монтажа.
Форматы данных
Форматы лучше согласовать до выезда. Для облака точек часто обсуждают E57, LAS/LAZ или RCP/RCS; для чертежей - DWG/DXF и PDF; для объемной работы - 3D/CAD-модель по согласованной задаче.
Если данные нужны нескольким участникам, полезно разделить материалы: один набор для просмотра, один для черчения, один для проверки габаритов и один для моделирования. Так снижается риск, что корректные данные окажутся неудобными для конкретной команды.
Если объект уже отсканирован, но данные нужно подготовить для другой программы или другой команды, может понадобиться обработка и регистрация облаков точек, очистка, нарезка по зонам и перевод в нужные форматы.
Точность, сроки, доступ и режим объекта
Точность и сроки зависят от размера монтажной зоны, высоты помещения, плотности инженерии, количества препятствий, режима работы объекта, пропусков, сопровождения, безопасности, требований к чертежам, модели и проверке габаритов.
Если объект работает, съемку можно планировать по зонам, в технологическое окно или в период с меньшим движением людей и техники. Важно заранее согласовать безопасные точки съемки и доступ к дверям, воротам, техническим помещениям и закрытым зонам.
Что согласовать до выезда
| Вопрос | Почему важно | Что передать исполнителю |
|---|---|---|
| Границы зоны | Нельзя точно оценить объем работ без понимания участка. | План, фото или схему зоны монтажа. |
| Маршрут доставки | Оборудование может не пройти через проемы, повороты или низкие участки. | Предполагаемый путь внутри объекта. |
| Доступ и пропуска | На промышленных объектах съемка часто требует сопровождения. | Контакт ответственного и правила прохода. |
| Работающее оборудование | Движение, вибрации и безопасность могут влиять на съемку. | Режим объекта и ограничения по времени. |
| Требования к результату | От них зависят обработка, форматы и сроки. | Нужны ли облако, панорамы, DWG/PDF, сечения или модель. |
Границы зоны
- Почему важно
- Нельзя точно оценить объем работ без понимания участка.
- Что передать исполнителю
- План, фото или схему зоны монтажа.
Маршрут доставки
- Почему важно
- Оборудование может не пройти через проемы, повороты или низкие участки.
- Что передать исполнителю
- Предполагаемый путь внутри объекта.
Доступ и пропуска
- Почему важно
- На промышленных объектах съемка часто требует сопровождения.
- Что передать исполнителю
- Контакт ответственного и правила прохода.
Работающее оборудование
- Почему важно
- Движение, вибрации и безопасность могут влиять на съемку.
- Что передать исполнителю
- Режим объекта и ограничения по времени.
Требования к результату
- Почему важно
- От них зависят обработка, форматы и сроки.
- Что передать исполнителю
- Нужны ли облако, панорамы, DWG/PDF, сечения или модель.

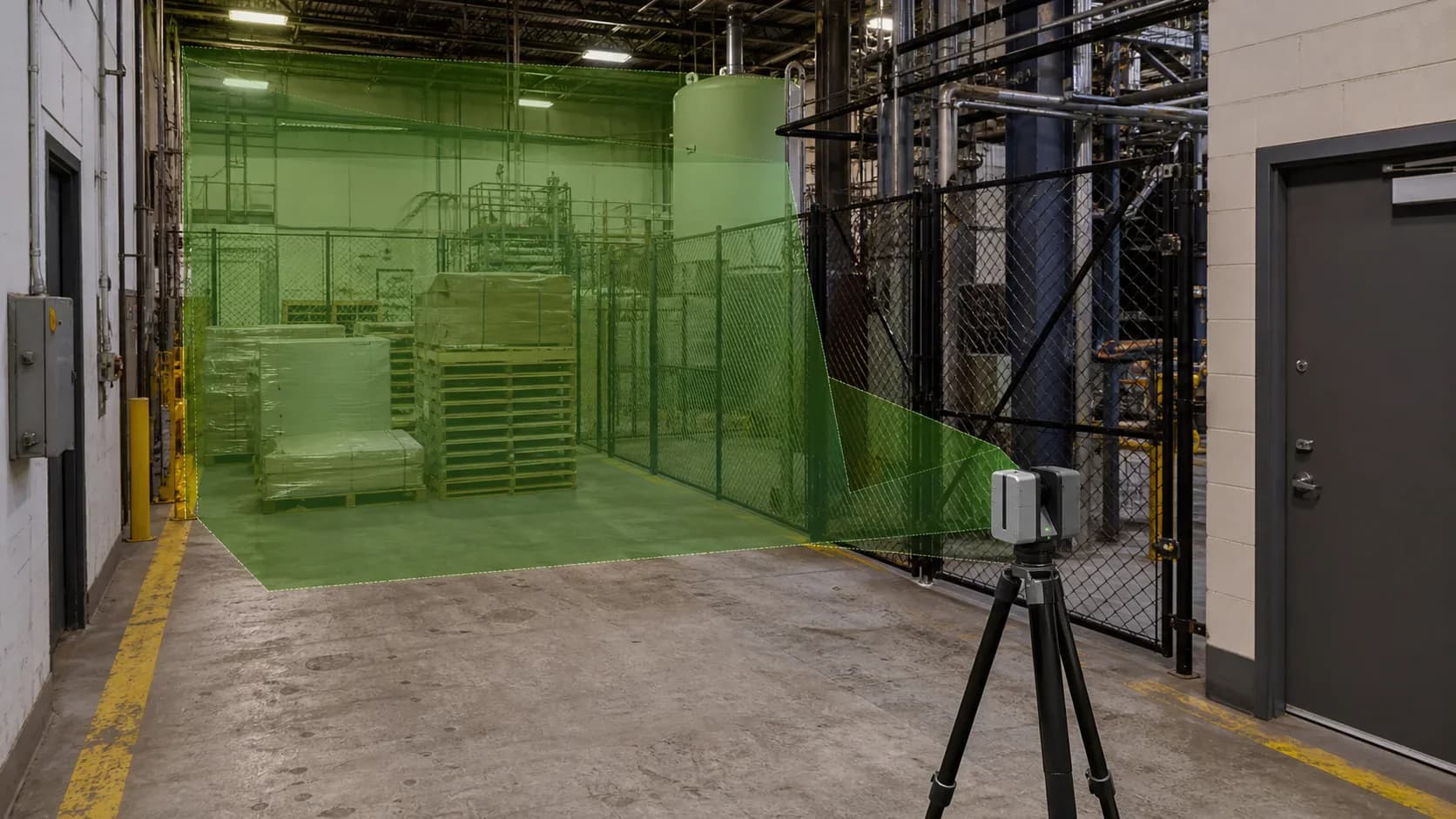

Видимые и скрытые элементы
Сканер фиксирует видимые поверхности. Если труба закрыта изоляцией, облако покажет наружную геометрию изоляции. Если кабельная трасса закрыта коробом, сканирование не покажет внутреннее содержимое. Если коммуникация проходит в стене или под полом, ее нельзя достоверно определить только лазерным сканированием.
Назначение систем тоже не появляется автоматически. Чтобы понимать, какая труба к чему относится, нужны схемы, маркировка, пояснения службы эксплуатации или участие специалиста заказчика на объекте.
Если от скрытых элементов зависит монтаж, их нужно открыть, проверить другим методом или указать как ограничение. Иначе проектная команда может принять закрытую зону за свободную или понятную, хотя фактических данных по ней нет.
Что не входит автоматически
Сканирование перед монтажом оборудования не является проектом монтажа. Оно не подбирает оборудование, не рассчитывает фундамент, анкеры, крепления, нагрузки, вибрации, электропитание, вентиляцию, трубную обвязку, безопасность и технологический процесс.
Также сканирование не заменяет обследование конструкций, экспертизу, техническое заключение, проектную документацию, рабочую документацию, согласование с эксплуатацией и приемку выполненных работ.
Правильная последовательность проще: сначала фиксируется фактическая геометрия, затем проектировщик и монтажная команда используют эти данные вместе с расчетами, требованиями производителя, обследованием и правилами объекта.
Старые планы, фото, ручные обмеры или 3D-сканирование
Старые планы полезны для старта, но они могут не показывать фактические трубы, лотки, новое оборудование, временные конструкции, изменения проемов и реальные высоты. Фото помогают понять доступ, но не дают надежных размеров.
Ручные обмеры подходят для простых локальных размеров. 3D-сканирование лучше выбирать, когда нужно проверить несколько связанных факторов: место установки, высоты, маршрут доставки, соседнюю инженерию, проходы и зоны обслуживания.
Как выбрать метод перед монтажом
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Фото | Первичная оценка зоны и доступа. | Не дает точных высот, проходов и пересечений. |
| Старые планы | Понимание осей, помещений и прежней схемы. | Могут не совпадать с фактом. |
| Ручные обмеры | Несколько простых размеров в доступной зоне. | Легко пропустить препятствия и высотные ограничения. |
| 3D-сканирование | Сложная монтажная зона, инженерия, маршрут доставки и проверка габаритов. | Требует обработки; проект монтажа готовится отдельно. |
Фото
- Когда подходит
- Первичная оценка зоны и доступа.
- Ограничения
- Не дает точных высот, проходов и пересечений.
Старые планы
- Когда подходит
- Понимание осей, помещений и прежней схемы.
- Ограничения
- Могут не совпадать с фактом.
Ручные обмеры
- Когда подходит
- Несколько простых размеров в доступной зоне.
- Ограничения
- Легко пропустить препятствия и высотные ограничения.
3D-сканирование
- Когда подходит
- Сложная монтажная зона, инженерия, маршрут доставки и проверка габаритов.
- Ограничения
- Требует обработки; проект монтажа готовится отдельно.
Пример из практики
Типовая ситуация: в действующий цех нужно установить новое оборудование. По старой схеме место есть, но рядом проходят трубы, кабельные лотки, вентиляция и площадка обслуживания, а путь от ворот до зоны установки проходит через несколько поворотов.
Достаточный состав работ: сканирование зоны установки, соседней инженерии и маршрута доставки, облако точек, панорамы, DWG/PDF-фрагменты, сечения по низким участкам и 3D/CAD-фрагмент для проверки габаритов по задаче.
Так проектировщик и подрядчик видят фактическое состояние до закупки, доставки и монтажа: где есть высотные ограничения, что может помешать, какие зоны нужно уточнить и какие решения нельзя принимать только по старым планам. Смежный широкий сценарий разбирает статья про лазерное сканирование промышленных объектов.
Частые ошибки заказчика
Ошибки перед сканированием монтажной зоны
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Снять только пятно установки | Не будет данных по маршруту доставки, высотам и соседней инженерии. | Согласовать зону установки и путь внутри объекта. |
| Не передать габариты оборудования | Исполнитель не поймет, какие размеры критичны. | Передать габариты, схему или требования производителя. |
| Ждать проект монтажа от сканирования | Съемка фиксирует факт, но не разрабатывает проектные решения. | Разделить сканирование, проект, расчеты и монтаж. |
| Не учесть работающий объект | Люди, техника и закрытые зоны могут ухудшить полноту данных. | Согласовать безопасное окно и сопровождение. |
| Не согласовать форматы | Данные могут быть корректными, но неудобными для команды. | Уточнить E57, RCP/RCS, DWG/DXF, PDF или модель заранее. |
Снять только пятно установки
- Чем опасна
- Не будет данных по маршруту доставки, высотам и соседней инженерии.
- Как избежать
- Согласовать зону установки и путь внутри объекта.
Не передать габариты оборудования
- Чем опасна
- Исполнитель не поймет, какие размеры критичны.
- Как избежать
- Передать габариты, схему или требования производителя.
Ждать проект монтажа от сканирования
- Чем опасна
- Съемка фиксирует факт, но не разрабатывает проектные решения.
- Как избежать
- Разделить сканирование, проект, расчеты и монтаж.
Не учесть работающий объект
- Чем опасна
- Люди, техника и закрытые зоны могут ухудшить полноту данных.
- Как избежать
- Согласовать безопасное окно и сопровождение.
Не согласовать форматы
- Чем опасна
- Данные могут быть корректными, но неудобными для команды.
- Как избежать
- Уточнить E57, RCP/RCS, DWG/DXF, PDF или модель заранее.
Что прислать для расчета
Для предварительной оценки пришлите адрес или район, фото монтажной зоны, старые планы, габариты оборудования, предполагаемый маршрут доставки внутри объекта, список важных инженерных элементов, сроки и желаемые форматы.
Отдельно напишите, кто будет пользоваться материалами: проектировщик, подрядчик монтажа, служба эксплуатации, собственник, технический заказчик или команда, которая готовит чертежи и модель.
Если требования пока не ясны, полезно заранее составить техническое задание на лазерное 3D-сканирование: границы зоны, маршрут доставки, нужные материалы, форматы, точность, доступ и ограничения объекта.
Вопросы и ответы
Зачем делать сканирование перед монтажом оборудования?
Чтобы проверить фактическое место установки, высоты, проходы, маршрут доставки, соседние трубы, кабельные трассы, вентиляцию, колонны, балки и зоны обслуживания до проектных и монтажных решений.
Можно ли понять, встанет ли оборудование в существующую зону?
Да, если известны габариты оборудования и согласованы границы проверки. По облаку точек, сечениям, DWG/PDF и 3D/CAD-фрагменту можно оценить фактические ограничения, но окончательное решение принимает проектная и монтажная команда.
Заменяет ли сканирование проект монтажа?
Нет. Сканирование дает фактическую основу. Проект монтажа, расчеты фундамента, креплений, нагрузок, подключений, перемещения оборудования и безопасность выполняются отдельно.
Нужно ли сканировать маршрут доставки оборудования?
Часто да. Оборудование может помещаться в зоне установки, но не пройти через ворота, дверь, поворот, участок с низкой трубой, балкой или временным препятствием.
Какие форматы передают после сканирования?
Обычно обсуждают облако точек E57, LAS/LAZ или RCP/RCS, панорамы, DWG/DXF, PDF, сечения, отметки и 3D/CAD-модель по отдельной задаче.
Можно ли сканировать работающий объект?
Часто можно, но нужны правила доступа, сопровождение, безопасные точки съемки и понятное окно работ. Движение людей, техники и закрытые зоны могут влиять на полноту данных.
Что сканер не увидит?
Сканер не видит скрытые коммуникации за стенами, под полом, внутри оборудования, под изоляцией и за закрытыми коробами. Он также не определяет назначение систем и техническое состояние автоматически.
Что влияет на сроки и стоимость?
Размер зоны, высота, плотность инженерии, количество препятствий, маршрут доставки, режим объекта, пропуска, безопасность, срочность, форматы, чертежи, сечения, модель и контроль габаритов.
Что прислать для расчета?
Фото зоны, старые планы, адрес или район, габариты оборудования, маршрут доставки, сроки, требования проектировщика, режим доступа и желаемый результат: облако, панорамы, DWG/PDF, сечения или модель.
Итог
Лазерное сканирование перед монтажом оборудования нужно, когда важно заранее проверить фактическую монтажную зону, высоты, проходы, инженерные препятствия, маршрут доставки и доступ для обслуживания.
Хороший результат - это не просто облако точек, а понятная основа для проектировщика, подрядчика и эксплуатации: панорамы, DWG/PDF, сечения, отметки, 3D/CAD-фрагмент по задаче и список ограничений.
