Лазерное сканирование паркинга нужно, когда перед ремонтом, реконструкцией или изменением разметки важно точно зафиксировать колонны, уклоны, высоты, рампы, проезды, инженерные зоны и фактическую геометрию пола.
В паркинге ошибка в высоте, уклоне или положении колонны сразу влияет на проезд, разметку, места хранения, пожарные системы, вентиляцию, водоотвод и работу подрядчика. Старый план часто не показывает фактические перепады, низкие участки и изменения после эксплуатации.
Сканирование не заменяет строительную экспертизу, проект реконструкции, расчет безопасности движения, обследование конструкций или согласование схемы движения. Оно дает фактическую основу, по которой проектировщик, инженер и подрядчик работают с реальным состоянием паркинга.
Коротко: когда сканировать паркинг
Сканирование оправдано, если паркинг готовят к ремонту пола, реконструкции, изменению разметки, проверке высот, устройству новых инженерных систем, ремонту рампы, организации зон хранения, зарядных мест или технических помещений.
Результатом может быть облако точек, панорамы, обмерный план паркинга, план паркинга в DWG/DXF (рабочие файлы для черчения), PDF для просмотра, разрезы, профили рамп, отметки пола и высот, схема колонн или 3D/CAD-модель по задаче.
Что проверить перед работами в паркинге
| Сценарий | Что важно зафиксировать | Что передать команде |
|---|---|---|
| Ремонт пола | Уклоны, перепады, лотки, деформационные швы, колонны, стены и зоны водоотвода. | План, отметки, разрезы, облако точек. |
| Изменение разметки | Колонны, ширины проездов, габариты мест, рампы, ворота и зоны маневра. | DWG/PDF, фактическая схема колонн и проездов. |
| Реконструкция рампы | Профиль рампы, уклон, борта, водоотвод, низкие потолки и примыкания. | Разрезы, профили, отметки и панорамы. |
| Инженерные работы | Вентиляцию, пожарные трубы, кабельные лотки, щиты, датчики и технические двери. | Облако точек, план потолков, DWG/DXF. |
Ремонт пола
- Что важно зафиксировать
- Уклоны, перепады, лотки, деформационные швы, колонны, стены и зоны водоотвода.
- Что передать команде
- План, отметки, разрезы, облако точек.
Изменение разметки
- Что важно зафиксировать
- Колонны, ширины проездов, габариты мест, рампы, ворота и зоны маневра.
- Что передать команде
- DWG/PDF, фактическая схема колонн и проездов.
Реконструкция рампы
- Что важно зафиксировать
- Профиль рампы, уклон, борта, водоотвод, низкие потолки и примыкания.
- Что передать команде
- Разрезы, профили, отметки и панорамы.
Инженерные работы
- Что важно зафиксировать
- Вентиляцию, пожарные трубы, кабельные лотки, щиты, датчики и технические двери.
- Что передать команде
- Облако точек, план потолков, DWG/DXF.
Когда нужно, а когда можно проще
Нужно
Сканирование нужно, если решение зависит от высоты проезда, уклонов, колонн, рамп, низких участков, вентиляции, пожарных труб, кабельных лотков, лотков водоотвода, ворот, въезда, выезда или точной разметки.
Метод особенно полезен для подземных и многоуровневых паркингов, где есть несколько уровней, рампы, плотная сетка колонн, низкие инженерные трассы, технические помещения и движение автомобилей во время эксплуатации.
Можно обойтись проще
Если нужен быстрый базовый план небольшого открытого участка без сложных высот, уклонов и инженерии, иногда достаточно ручных обмеров и контрольных размеров.
Но если данные нужны для проектной команды, сметы, ремонта пола, разметки или реконструкции рампы, лучше сразу определить состав результата: план, отметки, разрезы, панорамы, облако точек или модель.

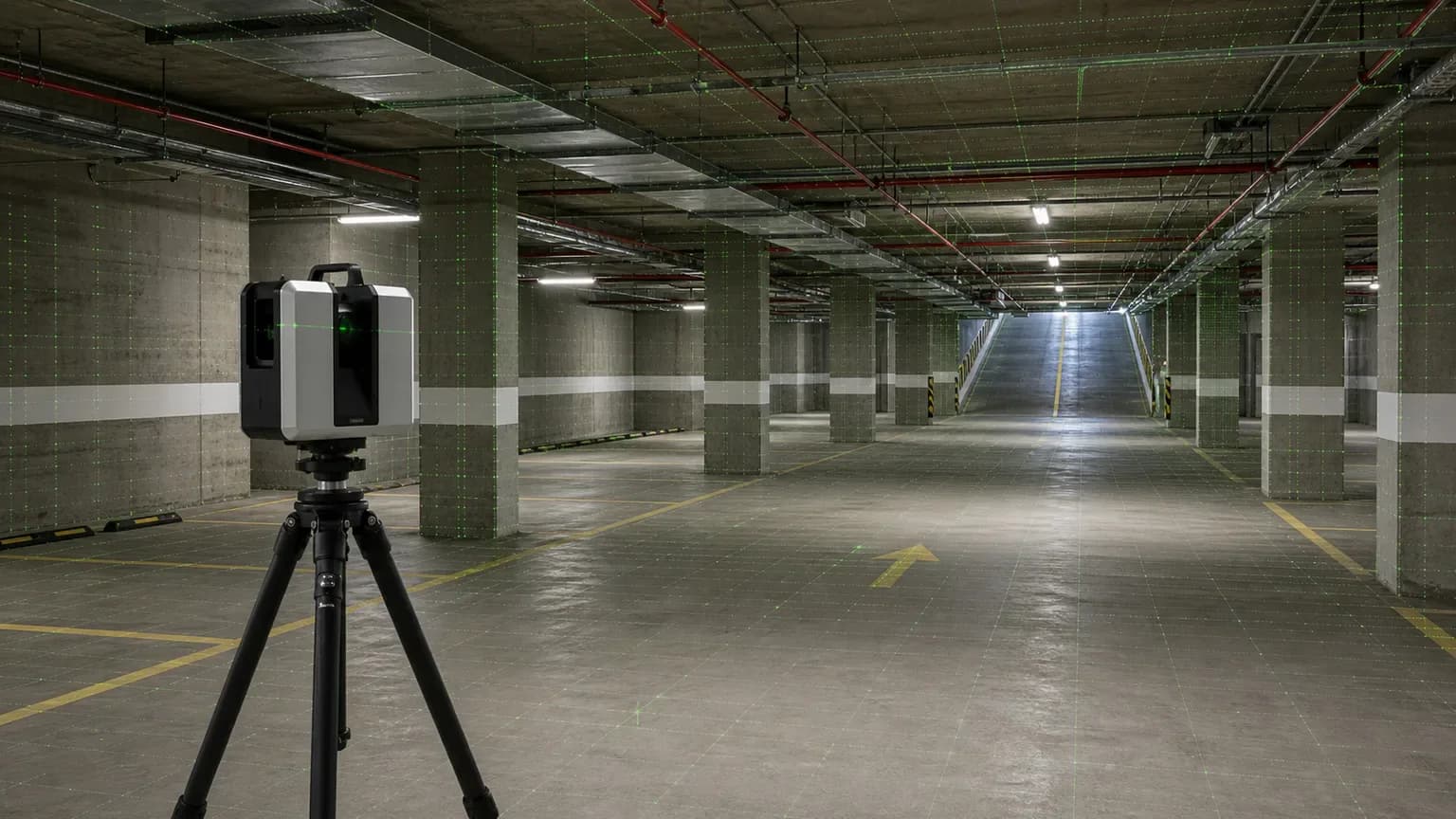

Для каких паркингов подходит 3D-сканирование
3D-сканирование подходит для подземного паркинга, многоуровневого паркинга, паркинга в бизнес-центре, жилом комплексе или ТЦ, отдельной рампы, въездной группы, зоны разгрузки, технического помещения и участка с инженерными системами.
Смысл не только в площади. В паркинге важны габариты движения: высоты, ширины, радиусы, колонны, уклоны, борта рамп, ворота, разметка, низкие трубы, вентиляция и зоны, где автомобилям или технике трудно маневрировать.
Если объект большой, съемку можно разделить на зоны: уровень, рампа, въезд, выезд, технические помещения, вентиляционные камеры, пожарные зоны, лотки водоотвода, колонны и участки будущего ремонта.
Границы объекта и зоны движения
Перед выездом нужно определить, что входит в съемку: только один уровень, весь паркинг, рампы, въезды, выезды, технические помещения, ворота, зоны разгрузки, лифтовые холлы, лестницы или соседние помещения.
Для паркинга особенно важны границы движения. Если ремонт касается разметки, нужно понимать не только контур стен, но и фактические колонны, островки, бордюры, лотки, въездные ворота, радиусы поворотов, узкие места и низкие участки потолка.
Если границы не проговорить заранее, можно получить точный план уровня, но не получить данные по рампе, въезду, воротам, технической зоне или соседнему проходу, от которых зависит будущая работа.

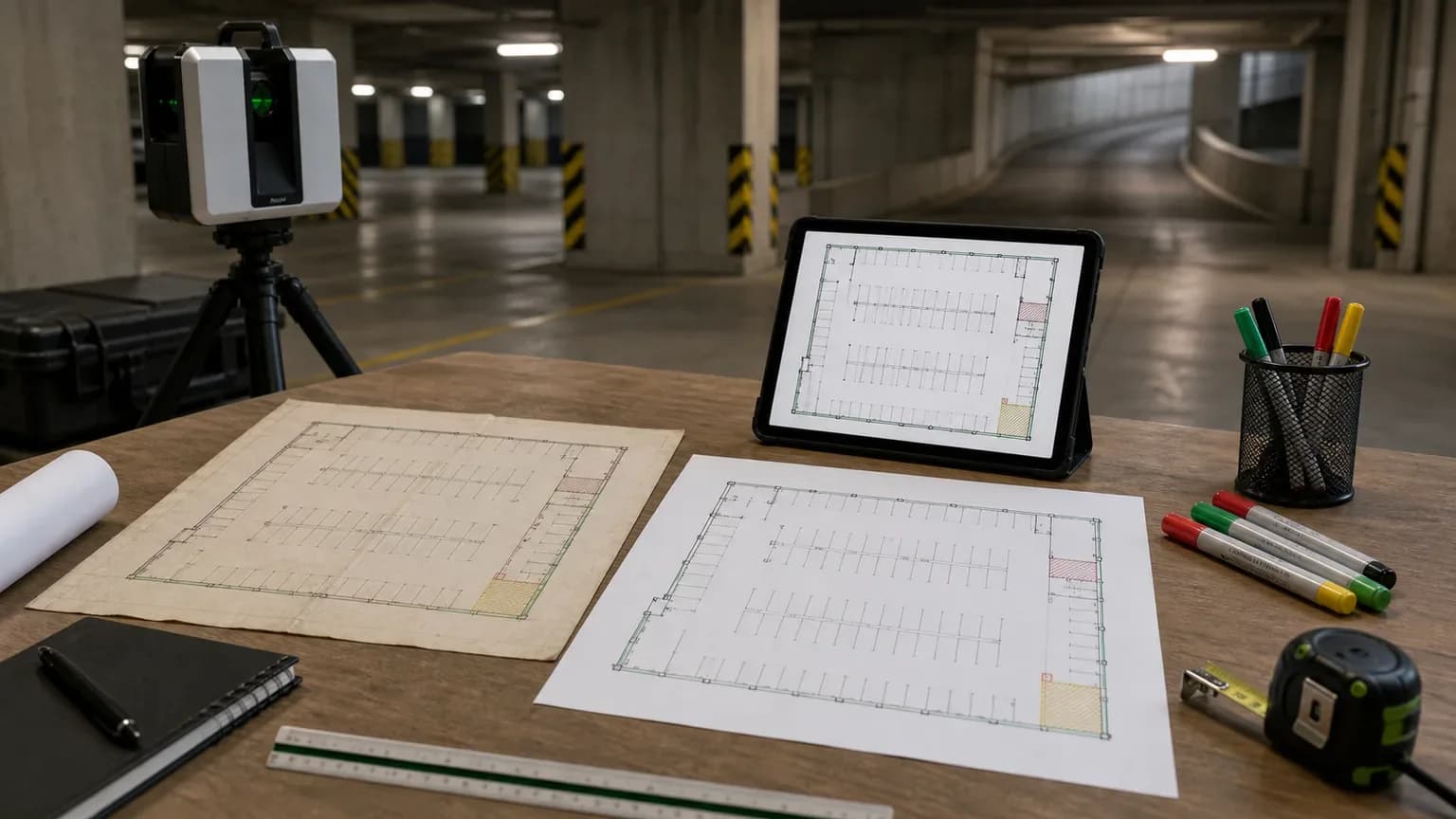

Почему старый план паркинга нужно сверять
Старый план БТИ, схема эксплуатации или план от предыдущего ремонта полезны как вводные, но не гарантируют совпадения с фактом. Разметку могли изменить, инженерные трассы могли опустить ниже, лотки и бортики могли переделать, а колонны и стены могли получить защитные элементы.
Фото тоже не заменяют обмеры. По ним сложно точно понять уклоны, отметки пола, высоту до инженерии, положение колонн, ширину проездов, профиль рампы и реальные габариты сложных участков.

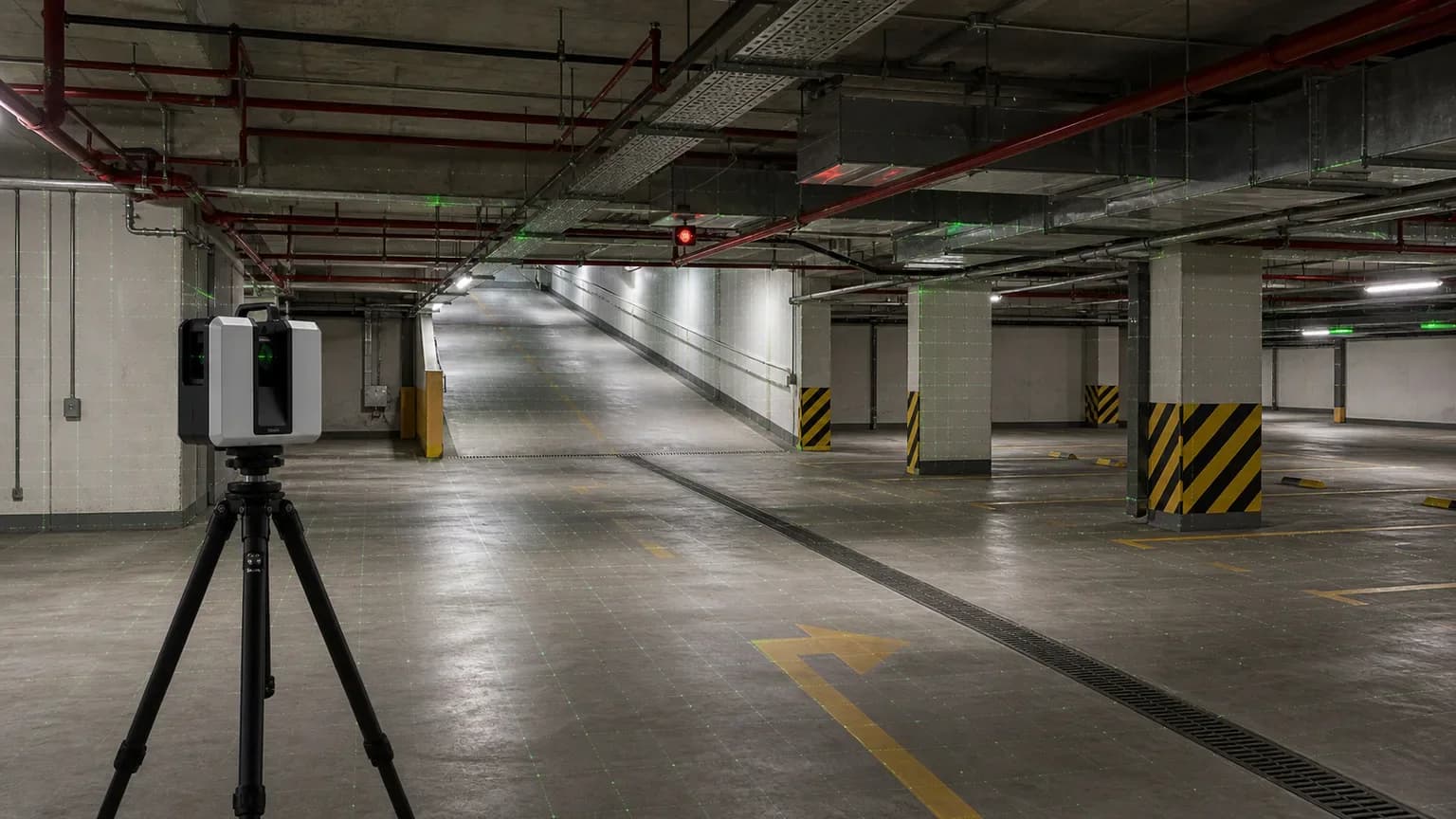

Что важно зафиксировать в паркинге
Обычно фиксируют стены, колонны, пилоны, въезды, выезды, рампы, ворота, лестнично-лифтовые узлы, технические двери, разметку, бордюры, островки, лотки водоотвода, деформационные швы и зоны ремонта пола.
Отдельного внимания требуют высоты и инженерия: вентиляция, пожарные трубы, кабельные лотки, щиты, датчики, освещение, спринклеры, шлагбаумы, камеры, низкие балки и места, где потолок или труба ограничивает проезд.
Для складов и производственных зон логика похожая: когда есть движение техники, проезды, доки, стеллажи и инженерные сети, важно фиксировать не только контур помещения, но и фактические габариты движения.
Уклоны, высоты и безопасность: где граница
Сканирование помогает получить фактические отметки пола, профиль рампы, высоты до потолка и инженерии, положение колонн и габариты проездов. Эти данные можно использовать как основу для проекта, разметки, ремонта пола и проверки сложных мест.
Но сами по себе данные сканирования не являются заключением о безопасности движения, расчетом пропускной способности, проектом водоотвода, проверкой нормативов или строительной экспертизой. Такие выводы делает профильный специалист по отдельной задаче.
Правильная последовательность проще: сначала паркинг фиксируется как он есть, затем проектировщик или инженер использует фактические данные для расчетов, решений, документации и согласований, если они нужны.

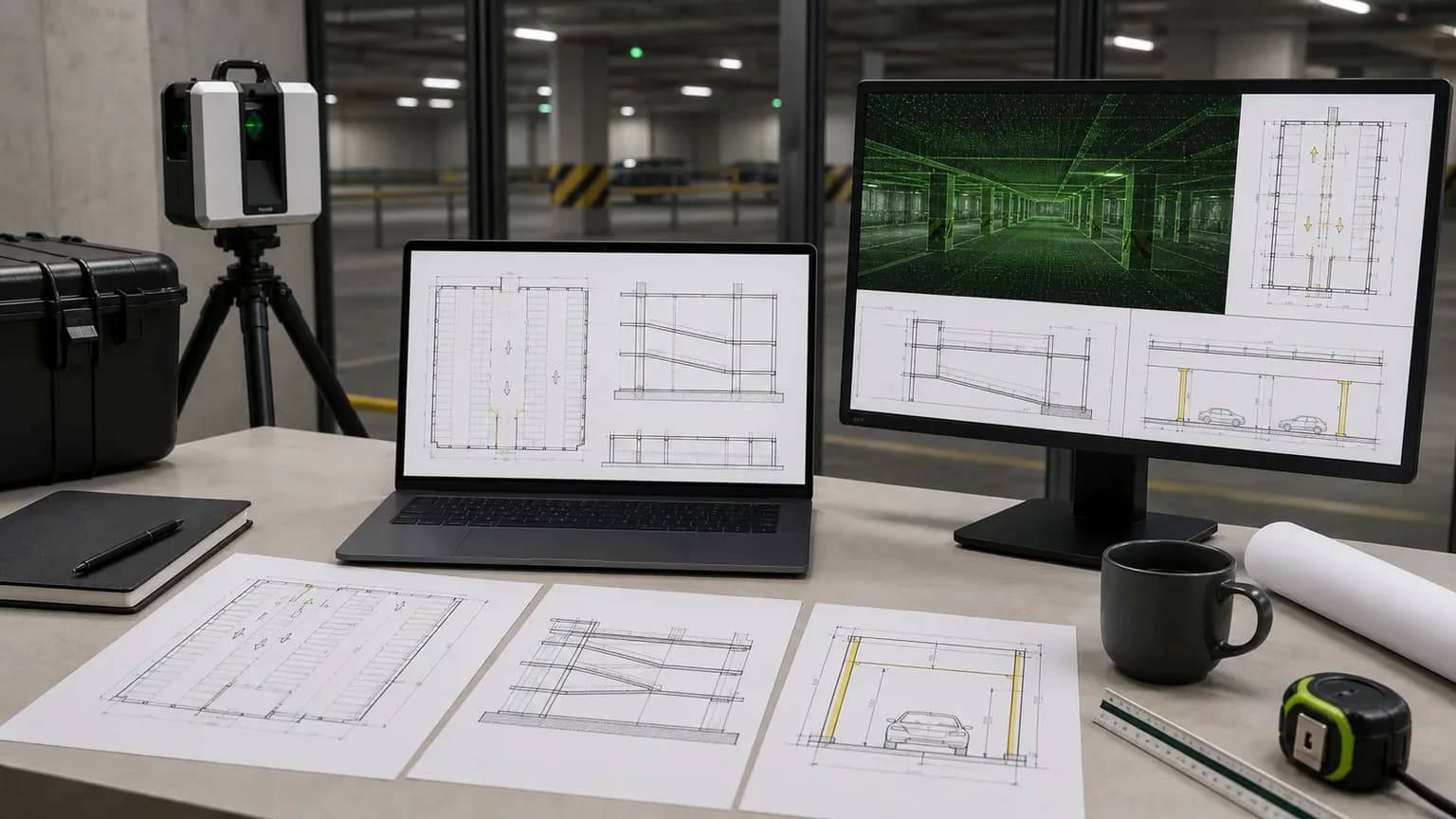

Что получает заказчик
Базовый результат после выезда - зарегистрированное облако точек и, если согласовано, панорамы. Облако точек позволяет возвращаться к паркингу после выезда и проверять видимые размеры, высоты и положения элементов.
Для ремонта чаще нужны понятные рабочие материалы: обмерный план паркинга, план потолков, разрезы, профили рамп, отметки пола, схема колонн, план паркинга в DWG/DXF для черчения и PDF для просмотра.
Если нужна объемная основа, по облаку точек можно подготовить 3D/CAD-модель. Информационная модель здания, специальные атрибуты и рабочая документация не появляются автоматически и согласуются отдельно.
Материалы под участников проекта
| Кому передают | Что обычно удобно | Что уточнить заранее |
|---|---|---|
| Собственнику | PDF, панорамы, план уровня и список ограничений. | Какие решения нужно принять до ремонта. |
| Проектировщику | Облако точек, DWG/DXF, разрезы, профили рамп, отметки. | Нужны ли высоты, уклоны, водоотвод и инженерия. |
| Подрядчику | PDF, планы, разрезы, фото, панорамы и зоны доступа. | Какие участки влияют на смету и производство работ. |
| Эксплуатации | Панорамы, доступные зоны, технические помещения и ограничения. | Когда можно снимать и какие зоны нельзя перекрывать. |
| CAD/3D-команде | Облако точек, DWG/DXF, 3D/CAD по задаче. | Формат, границы, детализация и система координат. |
Собственнику
- Что обычно удобно
- PDF, панорамы, план уровня и список ограничений.
- Что уточнить заранее
- Какие решения нужно принять до ремонта.
Проектировщику
- Что обычно удобно
- Облако точек, DWG/DXF, разрезы, профили рамп, отметки.
- Что уточнить заранее
- Нужны ли высоты, уклоны, водоотвод и инженерия.
Подрядчику
- Что обычно удобно
- PDF, планы, разрезы, фото, панорамы и зоны доступа.
- Что уточнить заранее
- Какие участки влияют на смету и производство работ.
Эксплуатации
- Что обычно удобно
- Панорамы, доступные зоны, технические помещения и ограничения.
- Что уточнить заранее
- Когда можно снимать и какие зоны нельзя перекрывать.
CAD/3D-команде
- Что обычно удобно
- Облако точек, DWG/DXF, 3D/CAD по задаче.
- Что уточнить заранее
- Формат, границы, детализация и система координат.
Форматы данных
Форматы лучше согласовать до выезда. Для облака точек часто обсуждают E57, RCP/RCS или другой формат под программу проектировщика. Для чертежей используют DWG/DXF и PDF. Для просмотра удобны панорамы и структурированный архив.
Если материалы нужны нескольким участникам, полезно заранее разделить наборы: один для просмотра, один для черчения, один для проверки высот и уклонов, один для моделирования и один для подрядчика.
Если сканирование уже выполнено, но облако нужно подготовить для другой команды, может понадобиться обработка и регистрация облаков точек, нарезка по зонам и перевод форматов.
Режим работы и доступ
Паркинг часто продолжает работать во время подготовки к ремонту. Поэтому заранее обсуждают время выезда, ночное окно, перекрытие части проездов, доступ через охрану, открытие технических помещений и безопасность движения рядом со станциями сканирования.
Если нужно снять рампу, въезд, выезд, ворота, лифтовой холл, служебные помещения или зоны эксплуатации, может понадобиться сопровождающий с ключами и согласованное время, когда участок можно временно освободить.
Что согласовать до выезда
| Вопрос | Почему важно | Что передать исполнителю |
|---|---|---|
| Время съемки | Днем может идти движение автомобилей. | Разрешенное окно работ и контакты ответственного. |
| Доступ к рампе | Рампа может быть занята или закрыта. | Когда ее можно снять и нужно ли перекрытие. |
| Технические помещения | Щитовые и вентиляционные зоны часто закрыты. | Список помещений и сопровождающий. |
| Автомобили на местах | Закрывают пол, разметку, стены и колонны. | Какие зоны нужно освободить. |
| Правила объекта | Охрана может ограничивать проходы и установку штативов. | Требования эксплуатации или управляющей компании. |
Время съемки
- Почему важно
- Днем может идти движение автомобилей.
- Что передать исполнителю
- Разрешенное окно работ и контакты ответственного.
Доступ к рампе
- Почему важно
- Рампа может быть занята или закрыта.
- Что передать исполнителю
- Когда ее можно снять и нужно ли перекрытие.
Технические помещения
- Почему важно
- Щитовые и вентиляционные зоны часто закрыты.
- Что передать исполнителю
- Список помещений и сопровождающий.
Автомобили на местах
- Почему важно
- Закрывают пол, разметку, стены и колонны.
- Что передать исполнителю
- Какие зоны нужно освободить.
Правила объекта
- Почему важно
- Охрана может ограничивать проходы и установку штативов.
- Что передать исполнителю
- Требования эксплуатации или управляющей компании.
Точность, сроки и ограничения
Точность и сроки зависят от площади, количества уровней, высот, движения автомобилей, доступа к рампам, инженерии, техническим помещениям, требований к DWG/PDF, панорамам, облаку точек, отметкам и модели.
Сканер фиксирует видимые поверхности. Он не видит сквозь автомобили, закрытые ворота, потолочные короба, отделку, закрытые двери, оборудование и временные ограждения. Такие зоны нужно открыть или отметить как ограничение.

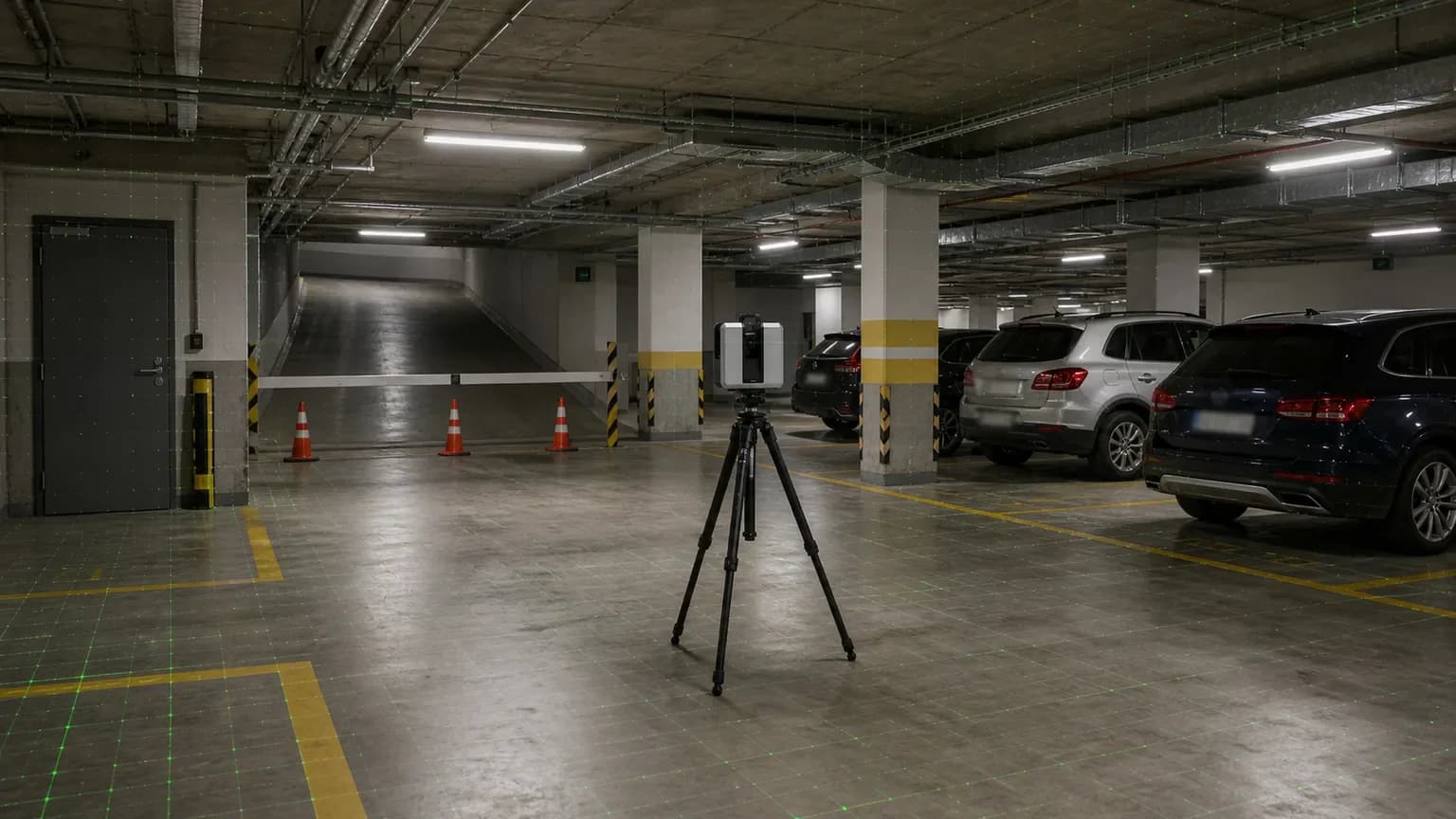

Что влияет на полноту данных
| Фактор | Как влияет | Что сделать заранее |
|---|---|---|
| Автомобили | Закрывают пол, разметку, лотки, стены и колонны. | Освободить критичные места. |
| Рампы и въезды | Нужны для профилей, уклонов и габаритов движения. | Согласовать временное окно. |
| Низкая инженерия | Влияет на высоты и проезд. | Указать критичные трубы, лотки и балки. |
| Технические двери | Закрытые зоны останутся неполными. | Назначить сопровождающего с доступом. |
| Движение на объекте | Замедляет съемку и требует безопасной организации. | Согласовать режим работ. |
Автомобили
- Как влияет
- Закрывают пол, разметку, лотки, стены и колонны.
- Что сделать заранее
- Освободить критичные места.
Рампы и въезды
- Как влияет
- Нужны для профилей, уклонов и габаритов движения.
- Что сделать заранее
- Согласовать временное окно.
Низкая инженерия
- Как влияет
- Влияет на высоты и проезд.
- Что сделать заранее
- Указать критичные трубы, лотки и балки.
Технические двери
- Как влияет
- Закрытые зоны останутся неполными.
- Что сделать заранее
- Назначить сопровождающего с доступом.
Движение на объекте
- Как влияет
- Замедляет съемку и требует безопасной организации.
- Что сделать заранее
- Согласовать режим работ.
Ручные обмеры или 3D-сканирование паркинга
Ручные обмеры могут подойти для небольшого понятного участка, если нужны только базовые размеры без сложных высот, уклонов, рамп, инженерных трасс и облака точек.
3D-сканирование лучше выбирать, если важны фактические уклоны, высоты, колонны, рампы, инженерия, разметка, несколько уровней, работающий объект или возможность вернуться к данным после выезда.
Как выбрать метод
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Ручные обмеры | Небольшой участок и простой план. | Выше риск пропустить высоты, уклоны и сложные зоны. |
| 3D-сканирование | Реконструкция, рампы, низкие высоты, инженерия, точный DWG/PDF. | Требует обработки; чертежи и модель готовятся отдельно. |
| Комбинированный подход | Часть паркинга простая, а рампы и инженерные зоны лучше снять сканером. | Нужно заранее разделить зоны и результат. |
Ручные обмеры
- Когда подходит
- Небольшой участок и простой план.
- Ограничения
- Выше риск пропустить высоты, уклоны и сложные зоны.
3D-сканирование
- Когда подходит
- Реконструкция, рампы, низкие высоты, инженерия, точный DWG/PDF.
- Ограничения
- Требует обработки; чертежи и модель готовятся отдельно.
Комбинированный подход
- Когда подходит
- Часть паркинга простая, а рампы и инженерные зоны лучше снять сканером.
- Ограничения
- Нужно заранее разделить зоны и результат.
Пример из практики
Типовая ситуация: управляющая компания готовит ремонт пола и обновление разметки в подземном паркинге. Есть старая схема мест, но после эксплуатации появились защитные элементы на колоннах, низкие инженерные трассы, новые лотки и спорные зоны на рампе.
Достаточный состав: лазерное сканирование уровня и рампы, облако точек, панорамы, обмерный план в DWG/PDF, профили рампы, отметки пола, высоты до инженерии и список недоступных зон.
Так проектировщик, подрядчик и эксплуатация работают с одной фактической основой: видят колонны, уклоны, высоты, рампы, инженерные ограничения и зоны, которые нужно освободить перед работами.
Частые ошибки заказчика
Ошибки перед сканированием паркинга
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Снять только план стен | Не хватит данных по высотам, уклонам, рампам и инженерии. | Согласовать нужные разрезы и отметки. |
| Не освободить критичные места | Автомобили закроют разметку, пол, лотки и колонны. | Освободить зоны ремонта заранее. |
| Не включить рампу | Профиль и уклон останутся непроверенными. | Добавить рампы и въезды в границы съемки. |
| Ждать экспертизу от обмеров | Сканирование фиксирует факт, но не делает заключение о безопасности. | Разделить съемку, расчет, проект и согласования. |
| Не уточнить форматы | Команда может получить PDF, когда нужен DWG/DXF или облако точек. | Спросить требования проектировщика до выезда. |
Снять только план стен
- Чем опасна
- Не хватит данных по высотам, уклонам, рампам и инженерии.
- Как избежать
- Согласовать нужные разрезы и отметки.
Не освободить критичные места
- Чем опасна
- Автомобили закроют разметку, пол, лотки и колонны.
- Как избежать
- Освободить зоны ремонта заранее.
Не включить рампу
- Чем опасна
- Профиль и уклон останутся непроверенными.
- Как избежать
- Добавить рампы и въезды в границы съемки.
Ждать экспертизу от обмеров
- Чем опасна
- Сканирование фиксирует факт, но не делает заключение о безопасности.
- Как избежать
- Разделить съемку, расчет, проект и согласования.
Не уточнить форматы
- Чем опасна
- Команда может получить PDF, когда нужен DWG/DXF или облако точек.
- Как избежать
- Спросить требования проектировщика до выезда.
Что прислать для расчета
Для предварительной оценки пришлите адрес или район, тип паркинга, старый план, фото или видео, примерную площадь, количество уровней, высоты, режим доступа, сроки, будущую задачу и желаемые форматы.
Отдельно напишите, кто будет пользоваться материалами: собственник, управляющая компания, проектировщик, инженер, подрядчик, эксплуатация или команда разметки. Это помогает выбрать достаточный состав работ.
Если требования пока не ясны, полезно заранее сформулировать техническое задание: зоны, форматы, точность, будущие пользователи, доступ, автомобили на местах, рампы, технические помещения и материалы после выезда.
Вопросы и ответы
Зачем сканировать паркинг перед ремонтом или реконструкцией?
Чтобы проектная команда работала с фактическими колоннами, уклонами, высотами, рампами, проездами, разметкой, инженерными трассами и ограничениями доступа, а не только со старой схемой.
Можно ли по сканированию проверить высоты проезда?
Да, можно зафиксировать фактические высоты до потолка, балок, вентиляции, пожарных труб и других видимых элементов. Но вывод о допустимости проезда и безопасности делает профильный специалист отдельно.
Можно ли получить уклоны рампы?
По данным сканирования можно подготовить профиль рампы, отметки и фактические уклоны по согласованной методике. Проект водоотвода, расчет покрытия и нормативная проверка выполняются отдельной задачей.
Что входит в обмерный план паркинга?
Обычно это стены, колонны, рампы, въезды, выезды, разметка, технические двери, лотки, основные размеры, высоты, отметки и элементы, которые влияют на ремонт или реконструкцию. Состав DWG/PDF согласуют заранее.
Можно ли сканировать работающий паркинг?
Можно, если согласованы безопасные зоны и время. Но автомобили, движение и закрытые технические помещения влияют на полноту данных, поэтому критичные участки лучше освободить или снять в спокойное окно.
Когда достаточно ручных обмеров?
Ручных обмеров может хватить для небольшого простого участка без сложных высот, уклонов, рамп, инженерии и требований к облаку точек. Для реконструкции и разметки чаще надежнее 3D-сканирование.
Заменяет ли сканирование строительную экспертизу?
Нет. Сканирование фиксирует видимую геометрию и дает исходные данные. Экспертиза, расчет безопасности движения, проект реконструкции, проект водоотвода и согласования выполняются отдельно.
Какие форматы нужны проектировщику?
Чаще всего нужны DWG/DXF, PDF, облако точек, разрезы, профили рамп, отметки и панорамы. Точный состав зависит от задачи: ремонт пола, разметка, инженерия, реконструкция или модель.
Что прислать для расчета?
Пришлите старый план, фото или видео, адрес или район, примерную площадь, количество уровней, задачу, режим доступа, наличие автомобилей на местах и желаемые форматы: DWG, PDF, облако точек, панорамы или модель.
Итог
Лазерное сканирование паркинга нужно, когда ремонт, реконструкция или разметка должны опираться на фактические данные: колонны, уклоны, высоты, рампы, инженерные зоны, проезды и ограничения доступа.
Хороший результат - это не самый большой набор файлов, а достаточная основа для вашей команды: обмерный план, DWG/PDF, панорамы, облако точек, разрезы, профили рамп или модель по согласованной задаче.
