3D-сканирование индивидуального теплового пункта (ИТП), котельной, насосной и технических помещений нужно, когда проектировщику, подрядчику или эксплуатации важно работать с фактической геометрией: трубами, насосами, теплообменниками, кабельными лотками, вентиляцией, опорами, проходами и зонами обслуживания.
ИТП - это индивидуальный тепловой пункт. В таких помещениях много систем на небольшой площади: трубы идут в разных уровнях, оборудование стоит близко друг к другу, часть элементов закрыта изоляцией, а старые схемы не всегда совпадают с фактом.
Сканирование не заменяет проект теплового пункта, проект котельной или насосной, гидравлический расчет, подбор оборудования, обследование состояния, диагностику труб, согласование с эксплуатацией и исполнительную документацию. Оно дает измеримую основу для дальнейшей работы.
Коротко: зачем сканировать ИТП, котельную или насосную

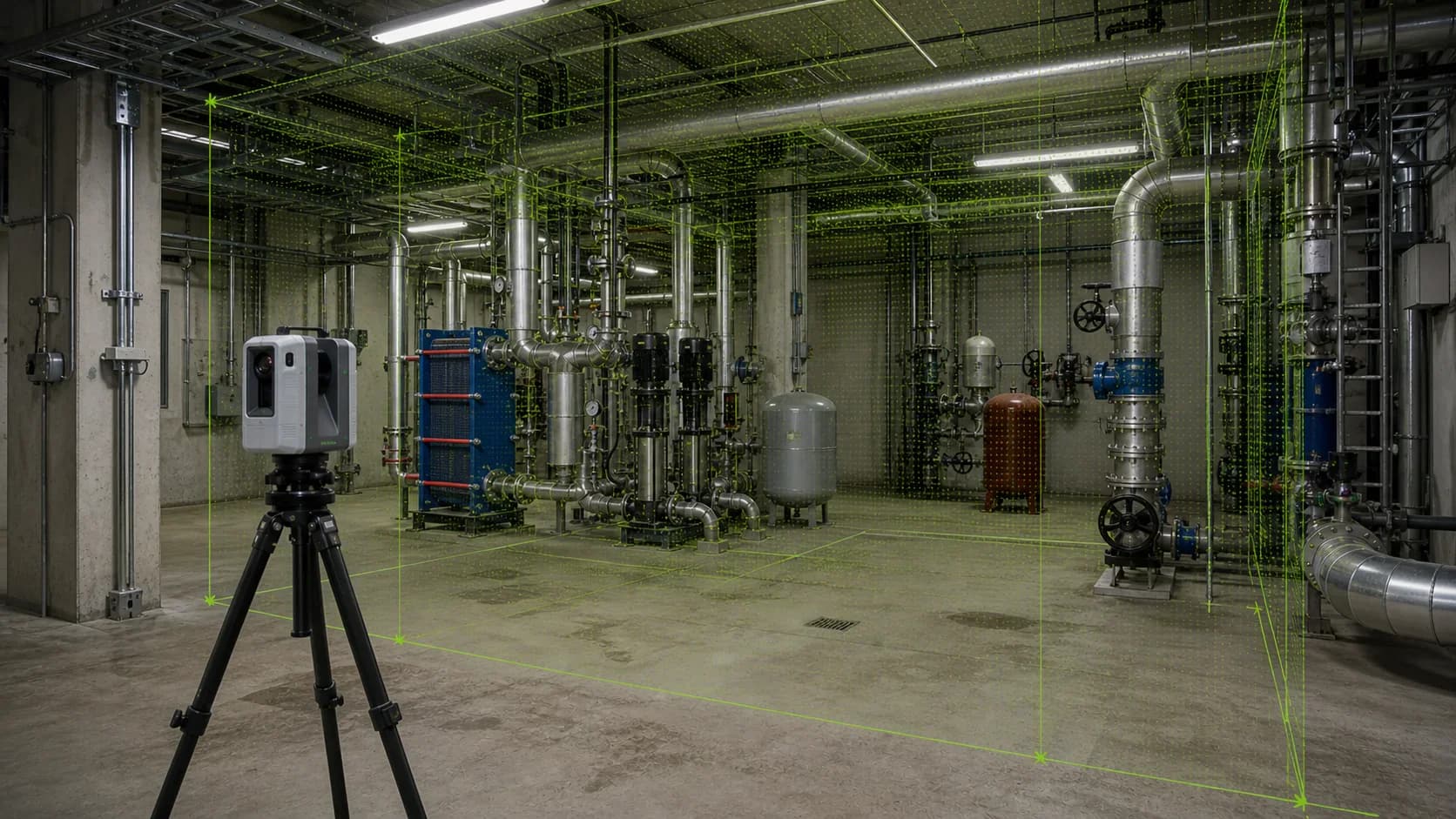

Сканирование помогает зафиксировать видимую геометрию технического помещения до реконструкции, ремонта, замены оборудования, переноса труб, установки насосов, изменения вентиляции, проверки проходов и подготовки материалов проектировщику.
Для таких задач чаще всего используют промышленное лазерное сканирование: на объекте получают облако точек, а затем по задаче готовят панорамы, DWG/PDF для черчения и просмотра, сечения, отметки, схему зон или 3D/CAD-модель.
Что проверить в техническом помещении
| Сценарий | Что важно зафиксировать | Что передать команде |
|---|---|---|
| Индивидуальный тепловой пункт | Теплообменники, насосы, трубы, арматуру, опоры, щиты, проходы и высоты. | Облако точек, панорамы, DWG/PDF, сечения. |
| Котельная | Оборудование, трубную обвязку, вентиляцию, дымоходы, проходы и зоны обслуживания. | Планы, сечения, отметки, фотофиксацию. |
| Насосная | Насосные группы, коллекторы, трубопроводы, фланцы, кабельные трассы и доступ к обслуживанию. | Облако точек, сечения, 3D/CAD-фрагмент по задаче. |
| Техническое помещение | Вентиляцию, лотки, трубы, щиты, колонны, двери, люки, закрытые зоны и проходы. | План, панорамы, список ограничений. |
Индивидуальный тепловой пункт
- Что важно зафиксировать
- Теплообменники, насосы, трубы, арматуру, опоры, щиты, проходы и высоты.
- Что передать команде
- Облако точек, панорамы, DWG/PDF, сечения.
Котельная
- Что важно зафиксировать
- Оборудование, трубную обвязку, вентиляцию, дымоходы, проходы и зоны обслуживания.
- Что передать команде
- Планы, сечения, отметки, фотофиксацию.
Насосная
- Что важно зафиксировать
- Насосные группы, коллекторы, трубопроводы, фланцы, кабельные трассы и доступ к обслуживанию.
- Что передать команде
- Облако точек, сечения, 3D/CAD-фрагмент по задаче.
Техническое помещение
- Что важно зафиксировать
- Вентиляцию, лотки, трубы, щиты, колонны, двери, люки, закрытые зоны и проходы.
- Что передать команде
- План, панорамы, список ограничений.
Когда сканирование нужно, а когда можно проще
Нужно
Сканирование нужно, если планируется реконструкция теплового пункта, замена насосов, модернизация котельной, изменение трубной обвязки, перенос оборудования, монтаж новой трассы, проверка высот или подготовка чертежей по фактическому состоянию.
Метод особенно полезен в насыщенных технических помещениях, где рядом находятся трубы, клапаны, насосы, теплообменники, кабельные лотки, вентиляция, колонны, щиты, дверные проемы и зоны обслуживания. Близкая тема - сканирование трубопроводов и инженерных сетей.
Можно обойтись проще
Если помещение небольшое, схемы актуальны, оборудование не меняется и нужно уточнить несколько простых размеров, может хватить фото, существующих схем и ручных обмеров.
Но если решение зависит от нескольких связанных факторов - высот, пересечений, проходов, опор, соседнего оборудования и закрытых зон, - лучше заранее получить фактическую цифровую основу.
Для каких помещений и зон подходит
Сканирование подходит для индивидуальных и центральных тепловых пунктов, котельных, насосных, водомерных узлов, вентиляционных камер, машинных залов, технических этажей, инженерных коридоров и помещений с плотной инженерией.
Внутри объекта обычно выделяют рабочие зоны: насосные группы, теплообменники, коллекторы, трубную обвязку, щиты, кабельные лотки, вентиляционные каналы, опоры, проходы обслуживания, двери, люки и участки будущего монтажа.
Если техпомещение находится на заводе, складе или в производственном корпусе, полезно связать локальную съемку с более широкой задачей. Для таких случаев есть лазерное сканирование заводов и цехов.
Границы объекта: помещение, соседние зоны и доступ
Перед выездом нужно решить, что входит в работу: только само помещение, соседний коридор, вводы труб, проход через стену, технический этаж, участок под новое оборудование, маршрут доставки или зоны, которые открывает служба эксплуатации.
Если границы слишком узкие, можно точно снять насосную группу, но не получить данные по дверному проему, участку трассы за стеной, верхним лоткам или проходу обслуживания, от которого зависит проектное решение.
На работающих объектах заранее согласуют доступ, ответственного от эксплуатации, правила безопасности, допуски, открытие закрытых помещений, отключенные или опасные зоны и время, когда съемка не мешает обслуживанию.
Что важно зафиксировать

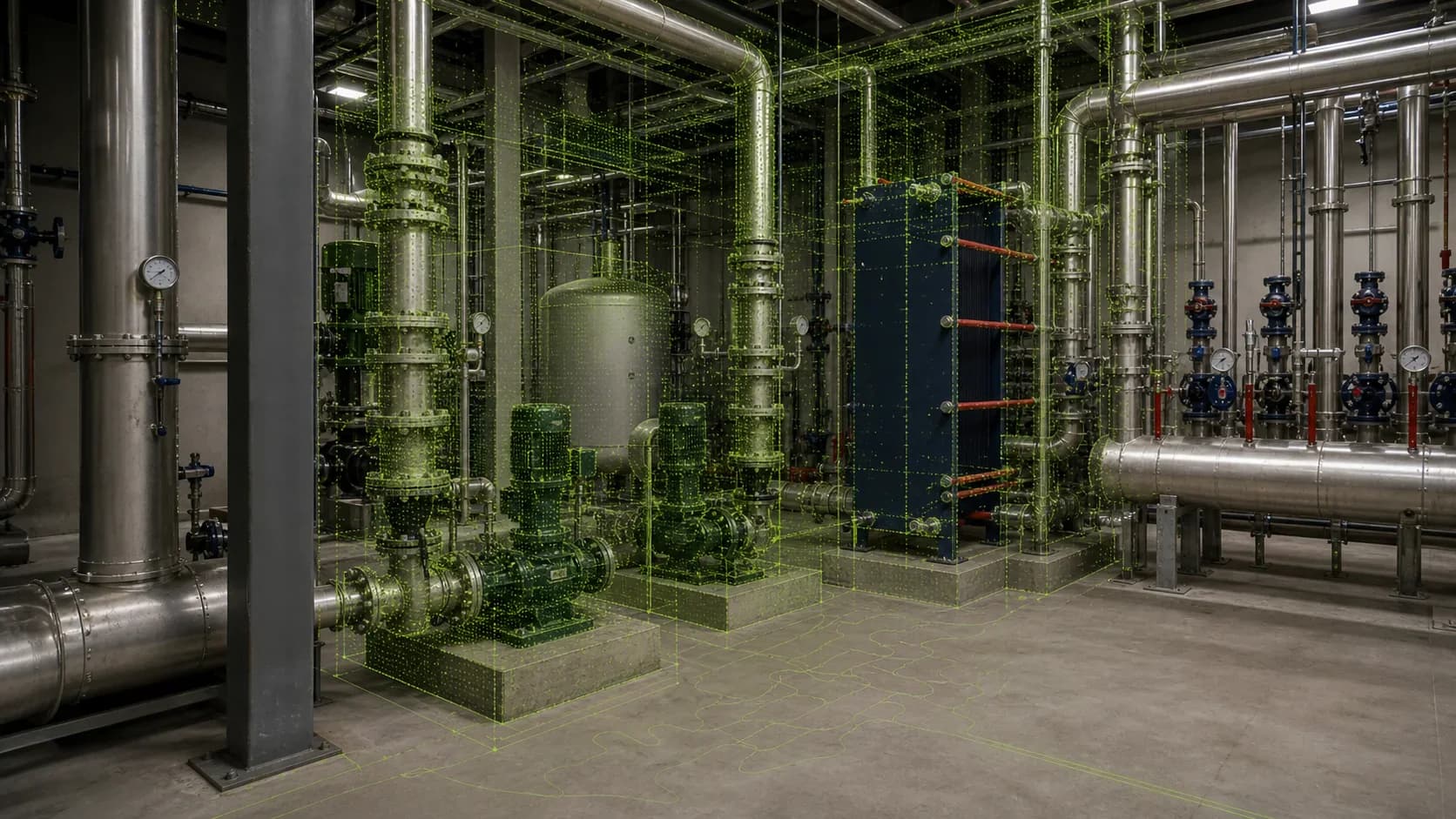

В индивидуальном тепловом пункте, котельной или насосной обычно фиксируют видимые трубы, теплообменники, насосы, коллекторы, задвижки, клапаны, фланцы, опоры, подвесы, щиты, кабельные лотки, вентиляцию, проходы, высоты, двери и ближайшие стены.
Не все элементы нужно описывать одинаково подробно. Если задача - заменить насосы, критичны насосная группа, обвязка, фланцы, доступ и соседние элементы. Если нужна реконструкция всего помещения, границы и состав материалов становятся шире.
Верхние зоны: вентиляция, лотки, балки и отметки

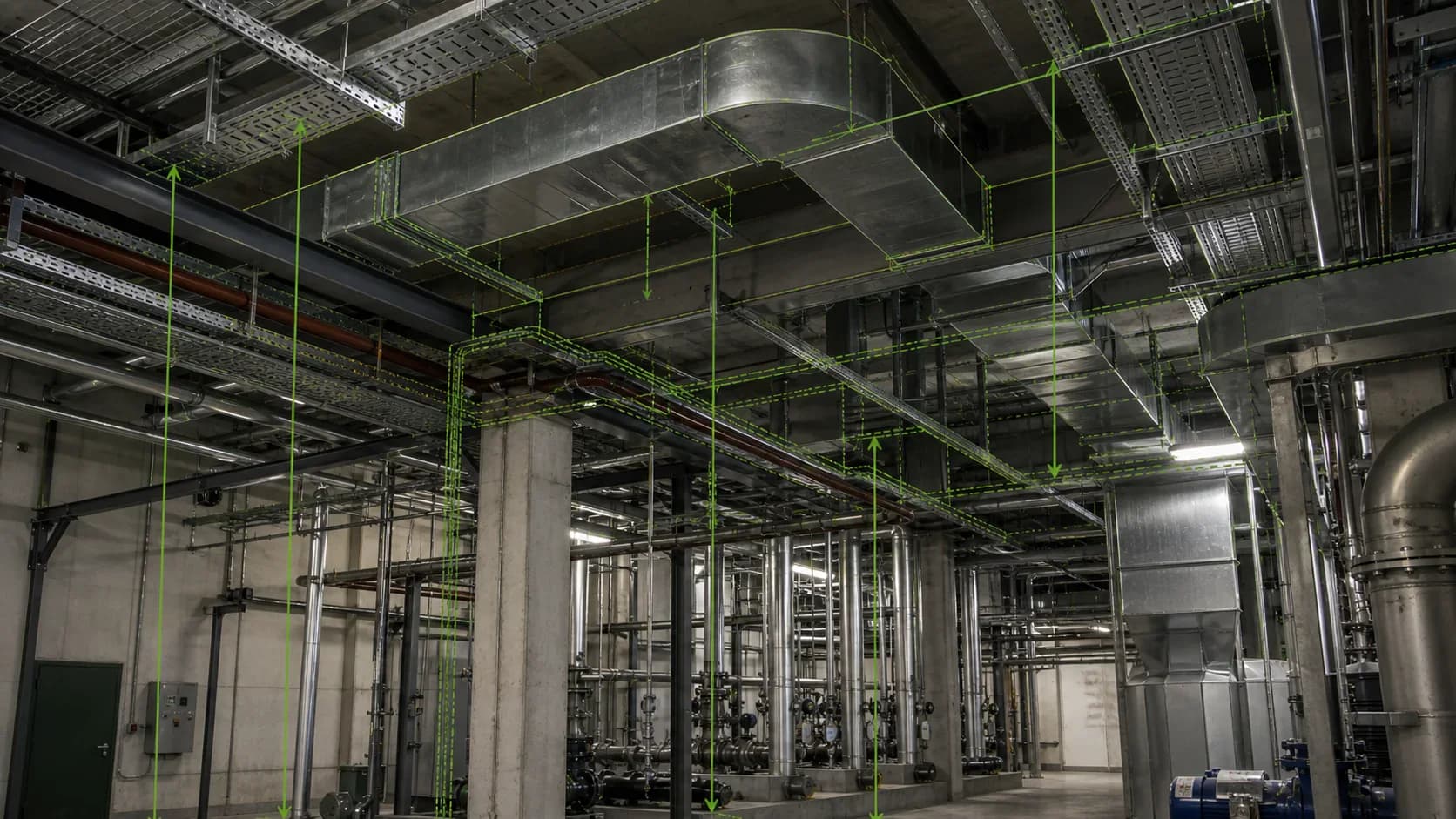

В технических помещениях важны не только элементы на полу. Над оборудованием могут проходить вентиляционные каналы, кабельные лотки, трубные перемычки, балки, подвесы и площадки, которые влияют на монтаж и обслуживание.
По облаку точек можно измерить высоты, увидеть пересечения, подготовить сечения и передать проектировщику фактическое положение верхних зон. Это особенно важно, если планируется замена оборудования или новая трасса.
Проходы обслуживания и монтажные габариты

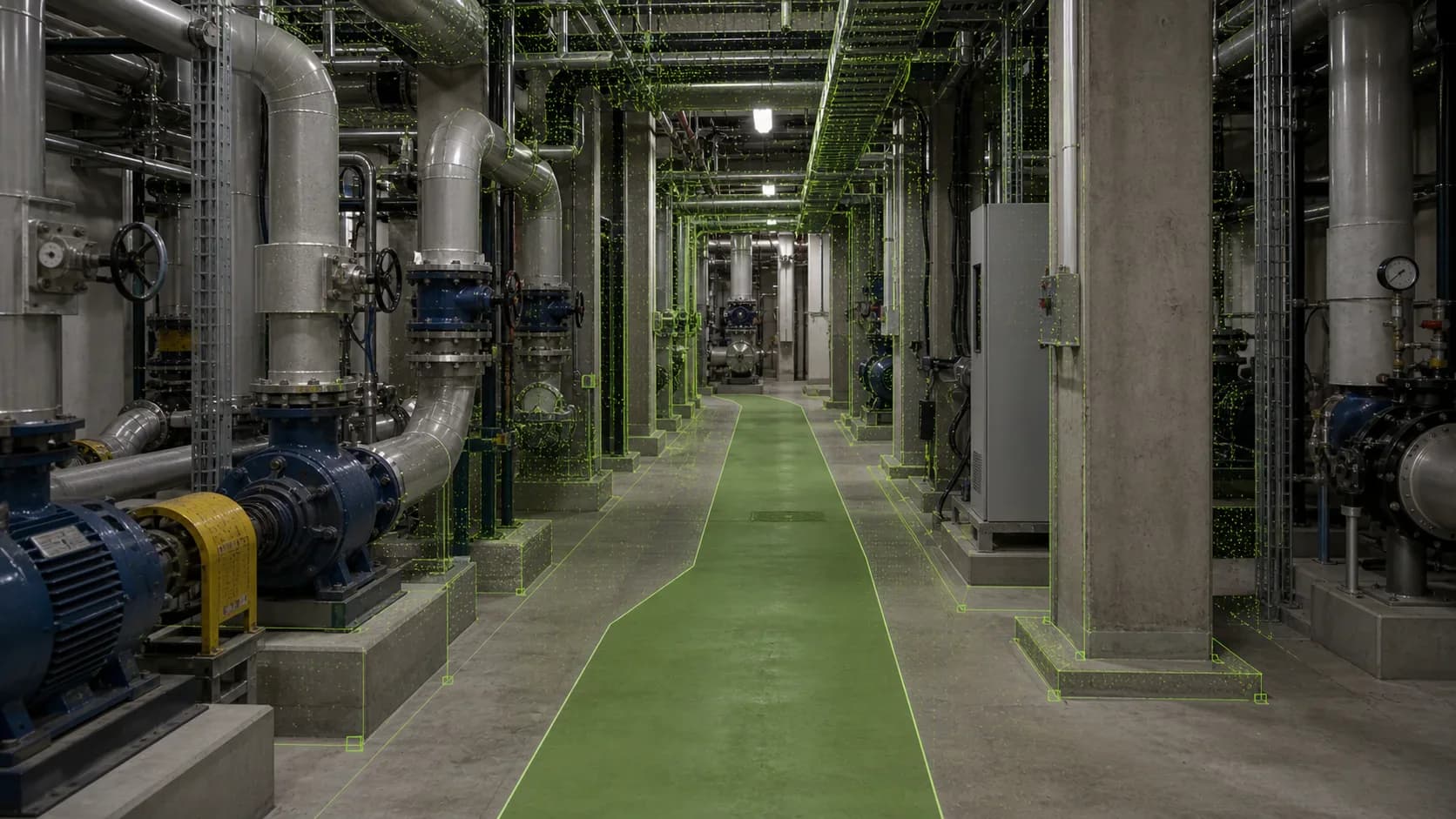

В котельной, насосной и тепловом пункте важно сохранить доступ к обслуживанию: проходы к насосам, щитам, арматуре, фильтрам, дверям, люкам и зонам демонтажа. Сканирование помогает проверить эти габариты по факту.
Если задача связана с установкой нового оборудования, полезно использовать подход из статьи про сканирование перед монтажом оборудования: смотреть не только место установки, но и путь, высоты, соседнюю инженерию и доступ.
Скрытые элементы и назначение систем

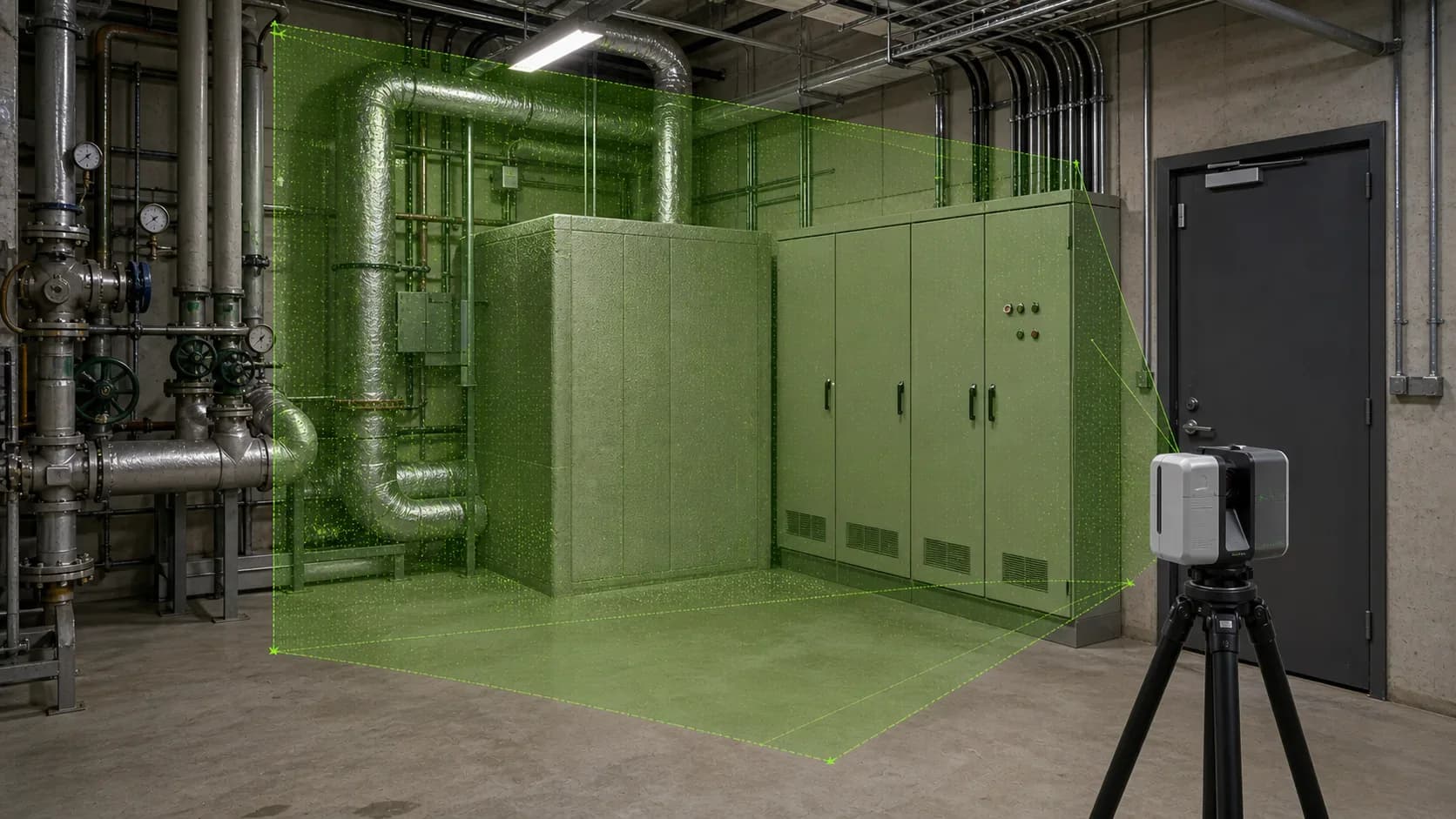

Сканер фиксирует видимую поверхность. Если труба закрыта изоляцией, облако показывает наружную геометрию изоляции. Если кабель идет в закрытом коробе, сканирование не показывает содержимое короба. Если коммуникация проходит за стеной или под полом, ее нельзя достоверно определить только по 3D-сканированию.
Назначение систем тоже не определяется автоматически. Чтобы понимать, где отопление, горячая вода, вентиляция, электрика или технологическая линия, нужны схемы, маркировка, пояснения эксплуатации или участие профильного специалиста заказчика.
Что получает заказчик
Базовый результат - зарегистрированное облако точек и, если согласованы, панорамы. По ним можно вернуться к объекту после выезда, посмотреть видимое фактическое состояние и проверить размеры, высоты, проходы, пересечения и расположение оборудования. Подробнее состав результата раскрыт в статье про материалы после 3D-сканирования.
Для проектной работы часто нужны обмерные чертежи и документация в DWG/PDF: планы технического помещения, сечения, отметки, контуры оборудования, проходы, двери, вводы труб и пояснения по закрытым зонам.
Если нужна объемная основа, отдельно согласуют 3D/CAD-моделирование по облаку точек: какие трубы, насосы, опоры, лотки, вентиляцию или оборудование моделировать, с какой детализацией и в каких границах.
Материалы под участников проекта
| Кому передают | Что обычно удобно | Что уточнить заранее |
|---|---|---|
| Проектировщику | Облако точек, DWG/DXF, сечения, отметки, 3D/CAD-фрагмент. | Какие системы и элементы нужно учитывать. |
| Подрядчику | PDF, панорамы, проходы, высоты, монтажные зоны и ограничения. | Какие работы планируются и где нужен доступ. |
| Службе эксплуатации | Панорамы, фотофиксация, закрытые зоны, список ограничений. | Кто открывает двери, шкафы, люки и соседние помещения. |
| Собственнику или техническому заказчику | Понятный план, зоны риска, материалы для обсуждения состава работ. | Какие решения нужно принять до проекта или ремонта. |
Проектировщику
- Что обычно удобно
- Облако точек, DWG/DXF, сечения, отметки, 3D/CAD-фрагмент.
- Что уточнить заранее
- Какие системы и элементы нужно учитывать.
Подрядчику
- Что обычно удобно
- PDF, панорамы, проходы, высоты, монтажные зоны и ограничения.
- Что уточнить заранее
- Какие работы планируются и где нужен доступ.
Службе эксплуатации
- Что обычно удобно
- Панорамы, фотофиксация, закрытые зоны, список ограничений.
- Что уточнить заранее
- Кто открывает двери, шкафы, люки и соседние помещения.
Собственнику или техническому заказчику
- Что обычно удобно
- Понятный план, зоны риска, материалы для обсуждения состава работ.
- Что уточнить заранее
- Какие решения нужно принять до проекта или ремонта.
Форматы данных
Форматы нужно согласовать до обработки. Для облака точек часто обсуждают E57, LAS/LAZ или RCP/RCS; для чертежей - DWG/DXF и PDF; для объемной работы - 3D/CAD-модель по задаче.
Если материалы нужны нескольким участникам, полезно разделить наборы: один для просмотра, один для черчения, один для проверки габаритов, один для моделирования и один для эксплуатации.
Если съемка уже выполнена, но данные нужно подготовить для другой программы или другой команды, может понадобиться обработка и регистрация облаков точек, очистка, нарезка по зонам и перевод форматов.
Точность, сроки и режим работ
Точность и сроки зависят от площади помещения, высоты, плотности труб и оборудования, количества закрытых зон, работы объекта, требований к безопасности, пропусков, сопровождения и состава материалов.
В действующих ИТП, котельных и насосных съемку часто согласуют с эксплуатацией: где можно поставить сканер, какие двери открыть, какие зоны не трогать, когда меньше людей и какие элементы нельзя приближать без сопровождения.
Что согласовать до выезда
| Вопрос | Почему важно | Что передать исполнителю |
|---|---|---|
| Границы помещения | От них зависит объем съемки и обработка. | План, фото или список зон. |
| Доступ и сопровождение | Техпомещения часто закрыты и требуют ответственного на объекте. | Контакт эксплуатации и правила доступа. |
| Работающее оборудование | Некоторые зоны могут быть опасны или закрыты. | Ограничения, безопасные проходы и режим работ. |
| Скрытые элементы | Изоляция, короба и шкафы не дают полной геометрии внутри. | Схемы, маркировку и список закрытых зон. |
| Нужные материалы | Облако, чертежи, сечения и модель требуют разной обработки. | Форматы и пользователей результата. |
Границы помещения
- Почему важно
- От них зависит объем съемки и обработка.
- Что передать исполнителю
- План, фото или список зон.
Доступ и сопровождение
- Почему важно
- Техпомещения часто закрыты и требуют ответственного на объекте.
- Что передать исполнителю
- Контакт эксплуатации и правила доступа.
Работающее оборудование
- Почему важно
- Некоторые зоны могут быть опасны или закрыты.
- Что передать исполнителю
- Ограничения, безопасные проходы и режим работ.
Скрытые элементы
- Почему важно
- Изоляция, короба и шкафы не дают полной геометрии внутри.
- Что передать исполнителю
- Схемы, маркировку и список закрытых зон.
Нужные материалы
- Почему важно
- Облако, чертежи, сечения и модель требуют разной обработки.
- Что передать исполнителю
- Форматы и пользователей результата.
Что не входит автоматически
3D-сканирование технического помещения не является проектом инженерных систем. Оно не рассчитывает гидравлику, тепловые нагрузки, вентиляцию, электрику, прочность опор, фундаменты, подбор насосов, котлов, теплообменников или арматуры.
Сканирование также не определяет техническое состояние оборудования и труб, не выполняет дефектоскопию, не ищет протечки, не проверяет давление, не подтверждает безопасность эксплуатации и не заменяет техническое заключение.
Исполнительная документация по нормативам, изометрии, спецификации, технологические схемы и рабочая документация не появляются автоматически. Их можно обсуждать только как отдельные материалы, если есть исходные данные и согласованная задача.
Старые схемы, фото, ручные обмеры или 3D-сканирование
Старые схемы полезны для понимания систем, но они могут не учитывать переносы труб, замену насосов, добавленные лотки, новые шкафы, временные решения и закрытые участки. Фото показывают общий вид, но не дают надежных размеров и высот.
Ручные обмеры подходят для простой локальной проверки. 3D-сканирование лучше выбирать, когда нужно связать несколько факторов: трубы, оборудование, проходы, высоты, вентиляцию, лотки, двери, опоры, соседние зоны и дальнейшие материалы.
Как выбрать метод
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Фото | Первичная оценка и обсуждение доступа. | Не дает точных размеров, высот и пересечений. |
| Старые схемы | Понимание назначения систем и прежней логики. | Могут не совпадать с фактическим состоянием. |
| Ручные обмеры | Несколько простых размеров в доступной зоне. | Легко пропустить верхние зоны и пересечения. |
| 3D-сканирование | Плотная инженерия, реконструкция, замена оборудования, DWG/PDF или модель. | Требует обработки; проект и расчеты выполняются отдельно. |
Фото
- Когда подходит
- Первичная оценка и обсуждение доступа.
- Ограничения
- Не дает точных размеров, высот и пересечений.
Старые схемы
- Когда подходит
- Понимание назначения систем и прежней логики.
- Ограничения
- Могут не совпадать с фактическим состоянием.
Ручные обмеры
- Когда подходит
- Несколько простых размеров в доступной зоне.
- Ограничения
- Легко пропустить верхние зоны и пересечения.
3D-сканирование
- Когда подходит
- Плотная инженерия, реконструкция, замена оборудования, DWG/PDF или модель.
- Ограничения
- Требует обработки; проект и расчеты выполняются отдельно.
Пример из практики
Типовая ситуация: в тепловом пункте планируют заменить насосную группу и часть трубной обвязки. Есть старые схемы, но по факту добавлены кабельные лотки, изменены опоры, а рядом с оборудованием мало места для обслуживания.
Достаточный состав: 3D-сканирование помещения, облако точек, панорамы, сечения по насосной группе, DWG/PDF-план, отметки верхних труб и лотков, список закрытых зон и 3D/CAD-фрагмент по согласованной задаче.
Так проектировщик получает фактическую основу, подрядчик видит проходы и ограничения, а эксплуатация заранее понимает, какие зоны нужно открыть или уточнить. Близкий широкий сценарий разобран в статье про лазерное сканирование промышленных объектов.
Частые ошибки заказчика
Ошибки перед сканированием техпомещения
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Снять только оборудование | Не будет данных по трубам, лоткам, проходам и соседним зонам. | Согласовать помещение, вводы, выходы и верхнюю зону. |
| Не открыть закрытые зоны | Шкафы, люки и соседние помещения останутся ограничением. | Заранее согласовать доступ с эксплуатацией. |
| Ждать назначения систем от облака | Геометрия будет снята, но смысл систем останется неочевидным. | Передать схемы, маркировку и пояснения специалиста. |
| Не учесть изоляцию | Облако покажет наружную оболочку, а не трубу под ней. | Отметить закрытые и изолированные элементы. |
| Не согласовать форматы | Команда может получить корректные, но неудобные данные. | Уточнить E57, RCP/RCS, DWG/DXF, PDF или модель заранее. |
Снять только оборудование
- Чем опасна
- Не будет данных по трубам, лоткам, проходам и соседним зонам.
- Как избежать
- Согласовать помещение, вводы, выходы и верхнюю зону.
Не открыть закрытые зоны
- Чем опасна
- Шкафы, люки и соседние помещения останутся ограничением.
- Как избежать
- Заранее согласовать доступ с эксплуатацией.
Ждать назначения систем от облака
- Чем опасна
- Геометрия будет снята, но смысл систем останется неочевидным.
- Как избежать
- Передать схемы, маркировку и пояснения специалиста.
Не учесть изоляцию
- Чем опасна
- Облако покажет наружную оболочку, а не трубу под ней.
- Как избежать
- Отметить закрытые и изолированные элементы.
Не согласовать форматы
- Чем опасна
- Команда может получить корректные, но неудобные данные.
- Как избежать
- Уточнить E57, RCP/RCS, DWG/DXF, PDF или модель заранее.
Что прислать для расчета
Для предварительной оценки пришлите адрес или район, фото помещения, старые планы и схемы, список зон, задачу реконструкции или ремонта, ограничения доступа, требования к форматам и сроки.
Отдельно напишите, кто будет пользоваться материалами: проектировщик, подрядчик, служба эксплуатации, собственник, технический заказчик или команда, которая будет готовить чертежи и модель.
Если требований пока нет, полезно составить техническое задание на лазерное 3D-сканирование: границы помещения, нужные системы, скрытые зоны, форматы, точность, доступ, безопасность и пользователей результата.
Вопросы и ответы
Что такое ИТП в этой статье?
ИТП - это индивидуальный тепловой пункт. В статье речь идет о технических помещениях с инженерным оборудованием: трубами, насосами, теплообменниками, лотками, вентиляцией, щитами и зонами обслуживания.
Зачем делать 3D-сканирование ИТП, котельной или насосной?
Чтобы получить фактическую геометрию помещения перед реконструкцией, ремонтом, заменой оборудования, проектированием новой трассы, проверкой проходов, высот и пересечений.
Можно ли по сканированию понять назначение всех труб?
Нет. Сканирование показывает видимую геометрию, но не определяет назначение систем автоматически. Для этого нужны схемы, маркировка, пояснения эксплуатации или участие профильного специалиста заказчика.
Видит ли сканер скрытые коммуникации?
Нет. Сканер фиксирует доступные поверхности. Он не видит трубы под изоляцией, кабели внутри закрытого короба, коммуникации за стенами, под полом или внутри оборудования.
Заменяет ли сканирование проект котельной или теплового пункта?
Нет. Сканирование дает фактическую основу. Проект, расчеты, подбор оборудования, рабочая документация, технические заключения и согласования выполняются отдельно.
Какие материалы получает заказчик?
По задаче можно подготовить облако точек, панорамы, DWG/DXF, PDF, планы, сечения, отметки, список ограничений и 3D/CAD-модель отдельных элементов или всего помещения.
Можно ли снимать работающее техническое помещение?
Часто можно, если согласованы доступ, безопасные точки съемки, сопровождение эксплуатации и режим работ. Опасные или закрытые зоны нужно заранее отметить как ограничения.
Что влияет на сроки и стоимость?
Площадь, высота, плотность труб и оборудования, количество закрытых зон, режим объекта, пропуска, требования безопасности, нужные форматы, сечения, чертежи и модель.
Что прислать для расчета?
Фото помещения, старые планы и схемы, адрес или район, список зон, задачу, ограничения доступа, сроки и желаемый результат: облако, панорамы, DWG/PDF, сечения или модель.
Итог
3D-сканирование ИТП, котельной, насосной и технических помещений полезно, когда нужно работать с фактической инженерной насыщенностью: трубами, насосами, теплообменниками, вентиляцией, лотками, проходами и высотами.
Хороший результат - это не просто облако точек, а понятная основа для проектировщика, подрядчика и эксплуатации: панорамы, DWG/PDF, сечения, отметки, 3D/CAD-модель по задаче и список ограничений.
