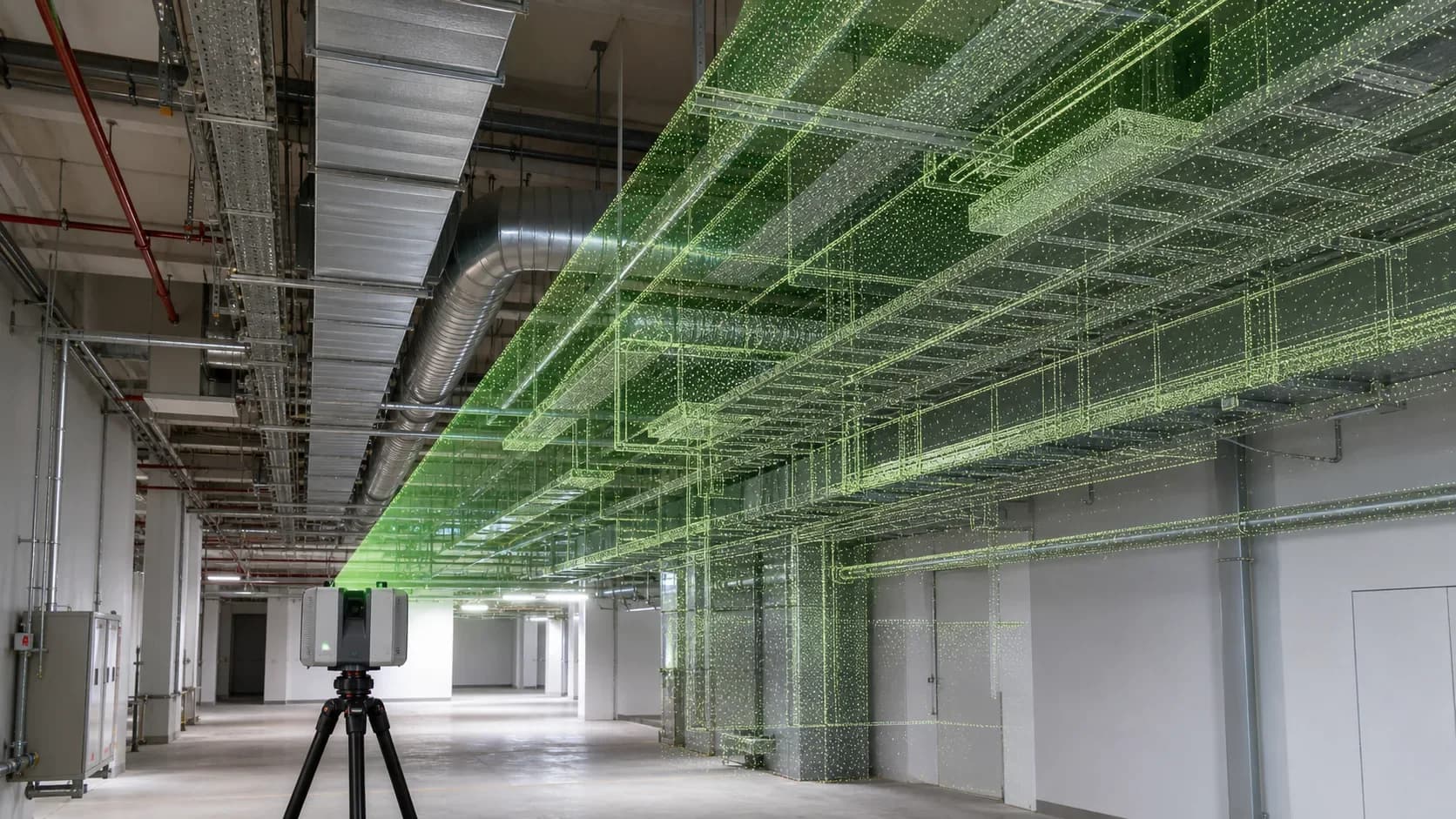

Лазерное сканирование вентиляции и кабельных трасс нужно, когда проектировщику, подрядчику или эксплуатации важно видеть фактическое положение воздуховодов, кабельных лотков, подвесов, балок, труб, высот, пересечений и зон будущего монтажа.
Такие трассы часто проходят в верхней зоне помещения, где старые планы быстро теряют актуальность. Воздуховоды могли перенести, лотки добавить, подвесы заменить, часть потолка закрыть, а свободное место на схеме может оказаться занято фактическими элементами.
Сканирование не заменяет проект вентиляции, проект электрики, расчет воздухообмена, подбор кабеля, расчет нагрузок, пожарные требования, согласования и рабочую документацию. Оно дает измеримую фактическую основу для команды, которая будет принимать эти решения.
Коротко: зачем сканировать вентиляцию и кабельные трассы
Сканирование помогает зафиксировать видимые воздуховоды, кабельные лотки, подвесы, кронштейны, проходы через стены, отметки, высоты до потолка, пересечения с трубами и балками, а также свободные зоны для новой трассы.
Для таких задач обычно используют промышленное лазерное сканирование: на объекте получают облако точек, а затем по задаче готовят панорамы, сечения, DWG/PDF для черчения и просмотра или 3D/CAD-модель отдельных трасс.
Что проверить перед работами с трассами
| Сценарий | Что важно зафиксировать | Что передать команде |
|---|---|---|
| Новая вентиляция | Существующие воздуховоды, балки, трубы, лотки, подвесы, высоты и свободное место. | Облако точек, сечения, отметки, DWG/PDF. |
| Новая кабельная трасса | Лотки, проходы через стены, шкафы, соседние системы, подвесы и зоны пересечений. | Панорамы, план трассы, сечения по узким местам. |
| Реконструкция помещения | Фактическую потолочную зону, существующие трассы и ограничения доступа. | План, разрезы, список закрытых участков. |
| Монтаж оборудования | Трассы над местом установки, проходы обслуживания, высотные ограничения и препятствия. | Облако точек, 3D/CAD-фрагмент или рабочие сечения. |
Новая вентиляция
- Что важно зафиксировать
- Существующие воздуховоды, балки, трубы, лотки, подвесы, высоты и свободное место.
- Что передать команде
- Облако точек, сечения, отметки, DWG/PDF.
Новая кабельная трасса
- Что важно зафиксировать
- Лотки, проходы через стены, шкафы, соседние системы, подвесы и зоны пересечений.
- Что передать команде
- Панорамы, план трассы, сечения по узким местам.
Реконструкция помещения
- Что важно зафиксировать
- Фактическую потолочную зону, существующие трассы и ограничения доступа.
- Что передать команде
- План, разрезы, список закрытых участков.
Монтаж оборудования
- Что важно зафиксировать
- Трассы над местом установки, проходы обслуживания, высотные ограничения и препятствия.
- Что передать команде
- Облако точек, 3D/CAD-фрагмент или рабочие сечения.
Когда сканирование нужно, а когда можно проще
Нужно
Сканирование нужно, если планируется реконструкция инженерной зоны, прокладка новой вентиляции, перенос кабельных лотков, монтаж оборудования, замена воздуховодов, проверка высот или подготовка чертежей по фактическому состоянию.
Метод особенно полезен там, где рядом проходят разные системы: вентиляция, кабельные лотки, трубы, балки, пожарные линии, светильники, технологические элементы и существующее оборудование. Близкая широкая тема - сканирования трубопроводов и инженерных сетей.
Можно обойтись проще
Если нужно проверить один доступный участок, старая схема актуальна, потолок открыт, высота небольшая и решение не зависит от множества пересечений, может хватить фото, ручных обмеров и существующей документации.
Но если ошибка проявится уже при монтаже, демонтаже или закупке материалов, лучше заранее снять фактическую геометрию. Это особенно важно, когда трасса идет через несколько помещений или плотную техническую зону.
Для каких объектов подходит
Сканирование вентиляции и кабельных трасс подходит для производств, складов, офисов, магазинов, салонов, ресторанов и кафе, технических этажей, паркингов, машинных залов, инженерных коридоров и помещений свободного назначения.
На заводах, складах и в цехах локальную съемку трасс часто связывают с более широкой задачей. Для таких объектов полезно лазерное сканирование заводов и цехов, когда нужно видеть не только одну трассу, но и соседние конструкции, оборудование и проходы.

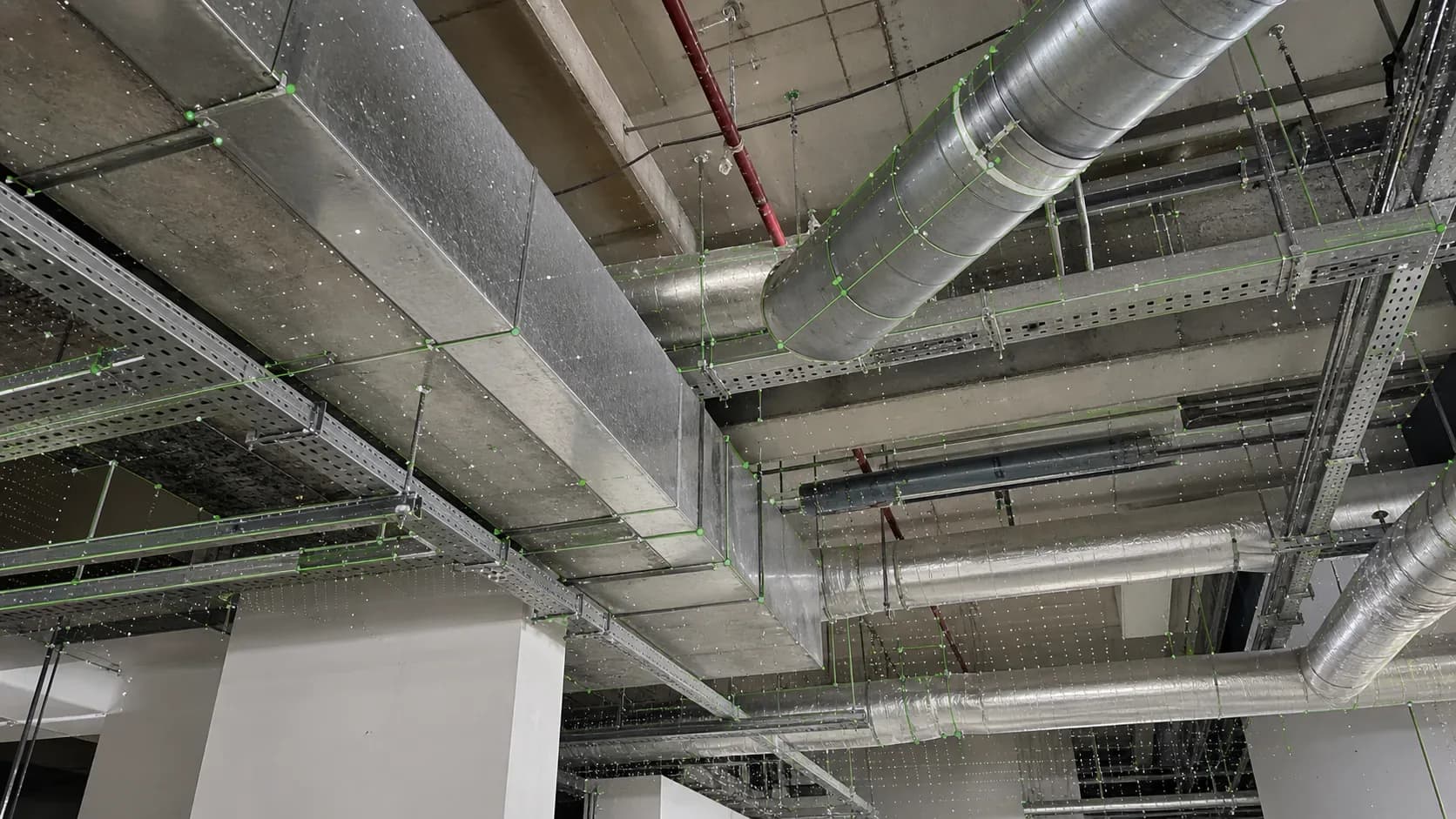

Что важно зафиксировать
В задачу обычно включают видимые воздуховоды, кабельные лотки, подвесы, кронштейны, шпильки, опоры, проходки через стены, шкафы, щиты, балки, колонны, трубы, светильники, потолочные панели, двери, люки и зоны будущего монтажа.
Не все элементы нужно снимать и описывать одинаково подробно. Если задача - новая кабельная трасса, важны лотки, высоты, проходы через стены и свободное место. Если задача - реконструкция вентиляции, важнее воздуховоды, повороты, отметки, подвесы и пересечения.

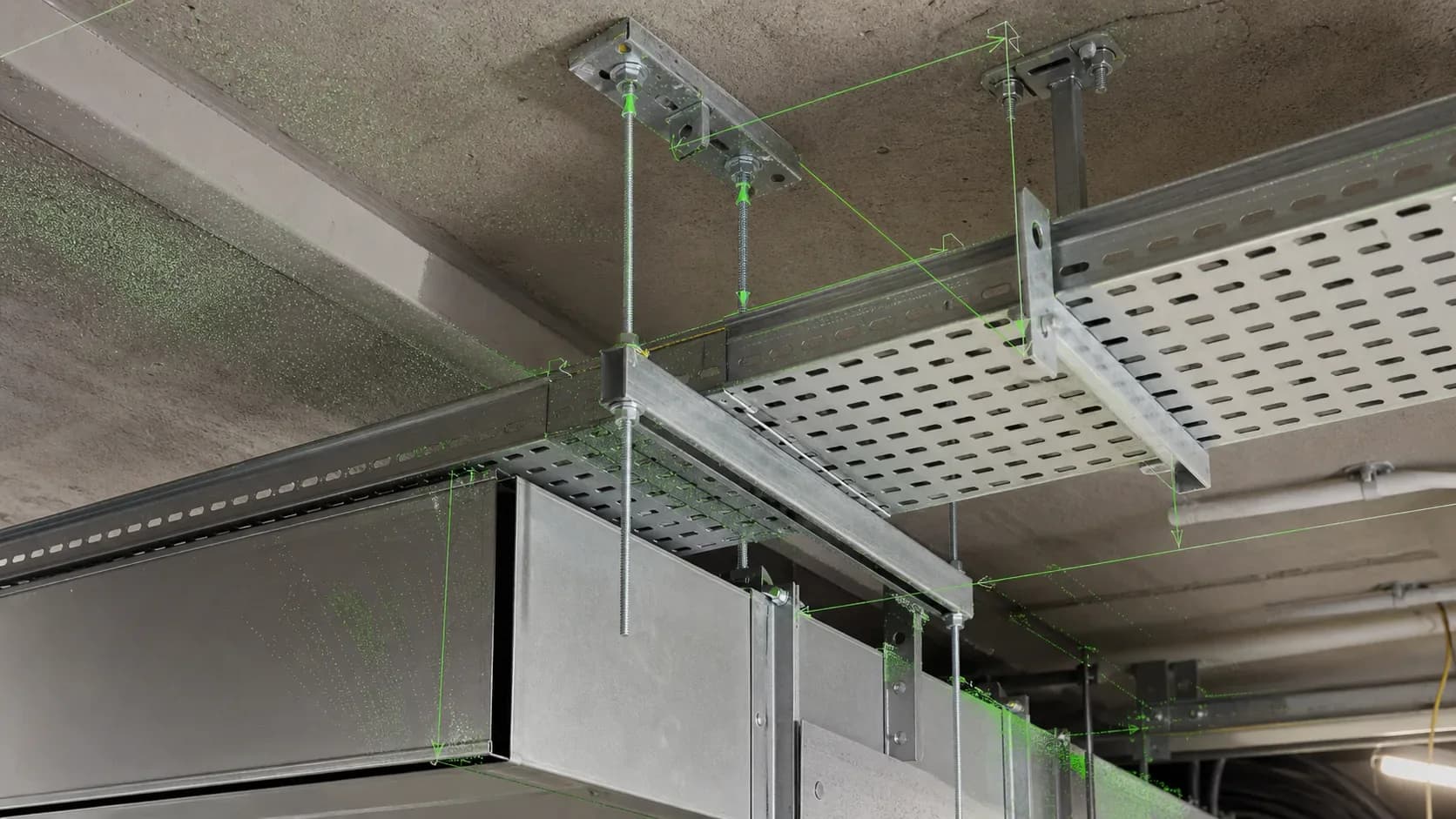

Верхняя зона: высоты, подвесы и крепления
Главная сложность таких объектов - верхняя зона. Трассы могут идти в несколько уровней, пересекаться с балками, проходить над оборудованием, скрываться за потолочными панелями или крепиться к разным основаниям.
По облаку точек можно измерить высоты, увидеть положение подвесов, оценить свободное место между существующими системами и подготовить сечения. Если нужно объяснить команде, что такое облако точек простыми словами, это отдельный базовый материал блога.

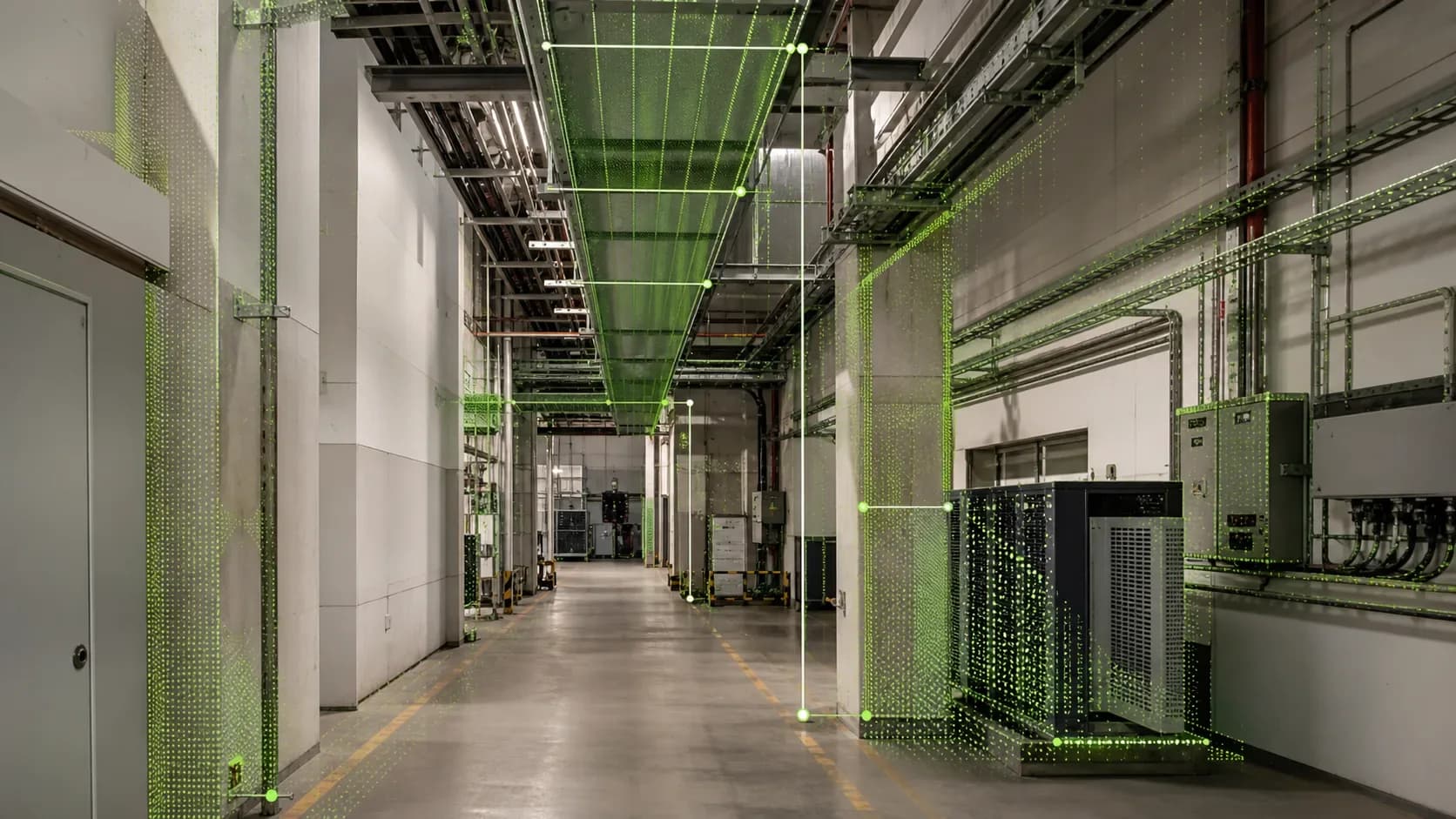

Пересечения и свободное место для новой трассы
При прокладке новой вентиляции или кабельного лотка критичны не только размеры самой трассы. Важно понять, где уже проходят воздуховоды, трубы, лотки, балки и светильники, какие участки доступны для монтажа и где остается безопасный проход.
Если трасса связана с установкой нового оборудования, полезно использовать подход из статьи про сканирование перед монтажом оборудования: проверять не только место установки, но и путь, высоты, соседнюю инженерию и доступ к обслуживанию.

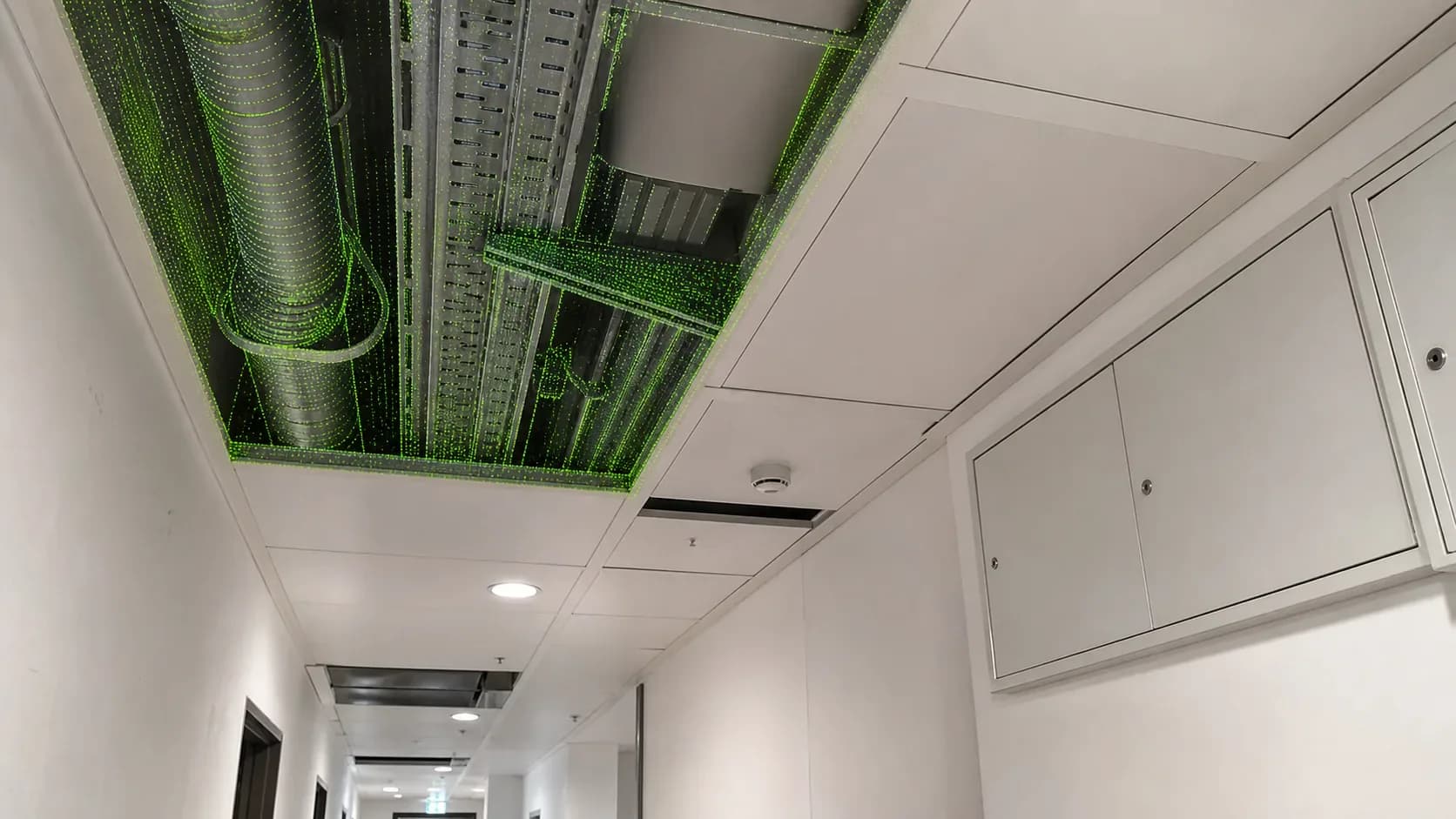

Скрытые зоны и назначение систем
Сканер фиксирует видимую поверхность. Если лоток закрыт крышкой, сканирование не показывает кабели внутри. Если воздуховод закрыт коробом или потолочной панелью, облако покажет доступную наружную поверхность, а не скрытое содержимое.
Назначение систем тоже не определяется автоматически. Чтобы понимать, где приточная или вытяжная вентиляция, где силовые кабели, где слаботочные линии, где пожарная система или технологическая трасса, нужны схемы, маркировка, пояснения эксплуатации или профильный специалист заказчика.

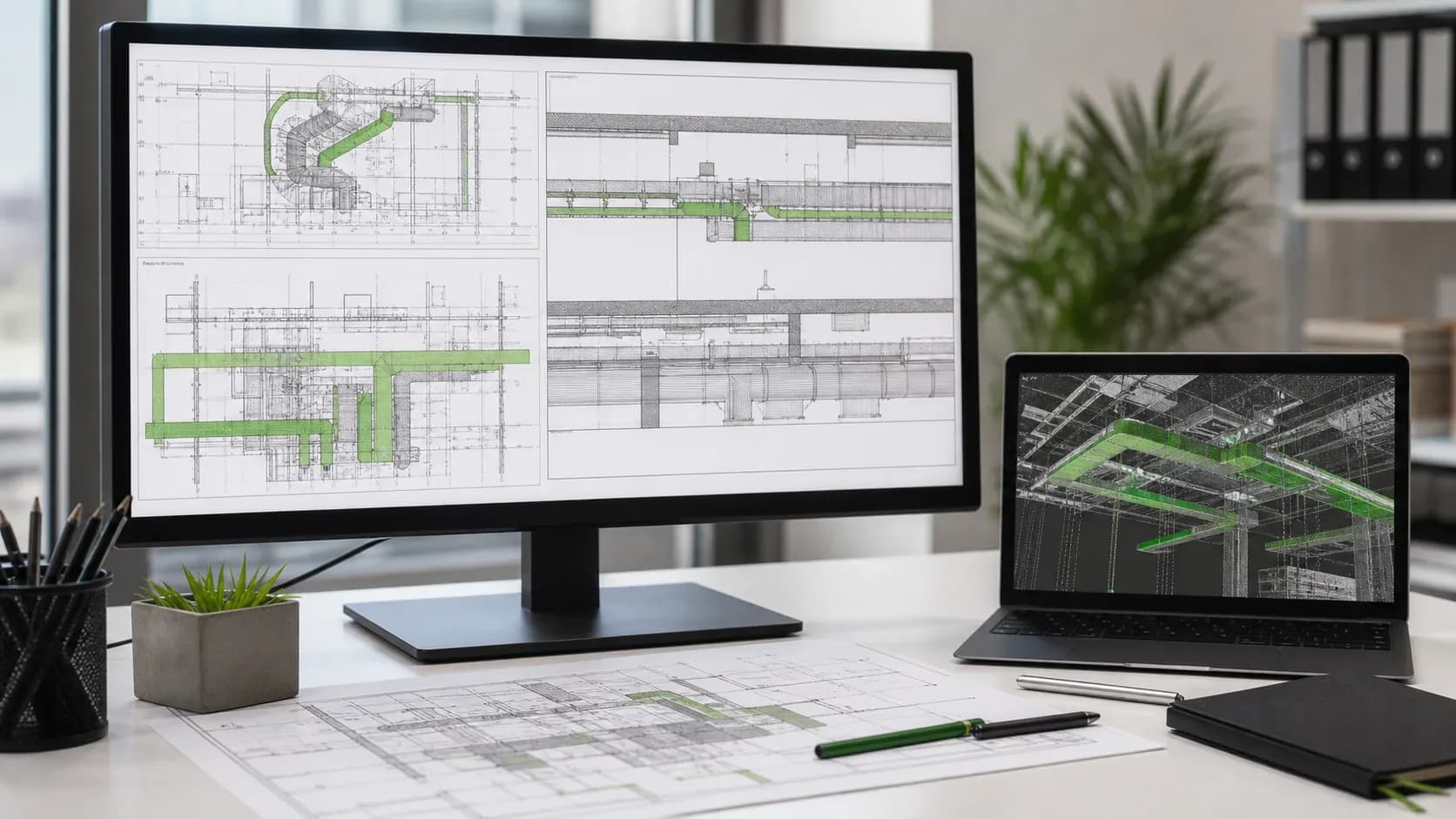

Что получает заказчик
Базовый результат - зарегистрированное облако точек и, если согласованы, панорамы. По ним можно вернуться к объекту после выезда, проверить высоты, пересечения, проходы, положение лотков, воздуховодов, подвесов и соседних элементов. Подробнее состав результата раскрыт в статье про материалы после 3D-сканирования.
Для проектной и монтажной команды часто нужны обмерные чертежи и документация в DWG/PDF: планы потолочной зоны, сечения по пересечениям, отметки воздуховодов и лотков, контуры оборудования, проходы через стены и пояснения по закрытым зонам.
Если нужна объемная основа, отдельно согласуют 3D/CAD-моделирование по облаку точек: какие воздуховоды, лотки, подвесы, опоры, трубы и соседние элементы моделировать, с какой детализацией и в каких границах.
Материалы под участников проекта
| Кому передают | Что обычно удобно | Что уточнить заранее |
|---|---|---|
| Проектировщику | Облако точек, DWG/DXF, сечения, отметки, 3D/CAD-фрагмент. | Какие трассы и соседние элементы учитывать. |
| Подрядчику монтажа | PDF, панорамы, высоты, места пересечений и список ограничений. | Где будет новая трасса и какие зоны открыть. |
| Службе эксплуатации | Панорамы, фотофиксация, закрытые участки, список доступных зон. | Кто открывает потолки, люки, шкафы и соседние помещения. |
| Собственнику или техническому заказчику | Понятный план, зоны риска, материалы для обсуждения дальнейших работ. | Какие решения нужно принять до проекта или ремонта. |
Проектировщику
- Что обычно удобно
- Облако точек, DWG/DXF, сечения, отметки, 3D/CAD-фрагмент.
- Что уточнить заранее
- Какие трассы и соседние элементы учитывать.
Подрядчику монтажа
- Что обычно удобно
- PDF, панорамы, высоты, места пересечений и список ограничений.
- Что уточнить заранее
- Где будет новая трасса и какие зоны открыть.
Службе эксплуатации
- Что обычно удобно
- Панорамы, фотофиксация, закрытые участки, список доступных зон.
- Что уточнить заранее
- Кто открывает потолки, люки, шкафы и соседние помещения.
Собственнику или техническому заказчику
- Что обычно удобно
- Понятный план, зоны риска, материалы для обсуждения дальнейших работ.
- Что уточнить заранее
- Какие решения нужно принять до проекта или ремонта.
Форматы данных
Форматы нужно согласовать до обработки. Для облака точек часто обсуждают E57, LAS/LAZ или RCP/RCS; для чертежей - DWG/DXF и PDF; для объемной работы - 3D/CAD-модель по согласованной задаче.
Если данные нужны нескольким участникам, полезно разделить материалы: один набор для просмотра, один для черчения, один для проверки высот и пересечений, один для моделирования и один для эксплуатации.
Если объект уже отсканирован, но данные нужно подготовить для другой программы или другой команды, может понадобиться обработка и регистрация облаков точек, очистка, нарезка по зонам и перевод форматов.
Точность, сроки и доступ
Точность и сроки зависят от площади, высоты, плотности потолочной зоны, количества пересечений, доступности подвесного потолка, работы объекта, требований безопасности, пропусков и состава материалов.
Если трассы идут высоко, за потолком, над оборудованием или в работающем помещении, заранее согласуют безопасные точки съемки, стремянки или подъем, открытие потолочных панелей, сопровождение эксплуатации и время, когда съемка не мешает людям.
Что согласовать до выезда
| Вопрос | Почему важно | Что передать исполнителю |
|---|---|---|
| Границы трасс | От них зависит объем съемки и обработки. | План, фото или список помещений. |
| Доступ к потолку | Закрытые панели и короба ограничивают видимость. | Какие люки, панели и помещения можно открыть. |
| Высота работ | Верхняя зона может требовать сопровождения и безопасного доступа. | Высоты, запреты, правила объекта. |
| Соседние системы | Рядом могут идти трубы, пожарные линии, балки и оборудование. | Что обязательно учитывать в материалах. |
| Нужные форматы | Облако, чертежи, сечения и модель требуют разной обработки. | Форматы и пользователей результата. |
Границы трасс
- Почему важно
- От них зависит объем съемки и обработки.
- Что передать исполнителю
- План, фото или список помещений.
Доступ к потолку
- Почему важно
- Закрытые панели и короба ограничивают видимость.
- Что передать исполнителю
- Какие люки, панели и помещения можно открыть.
Высота работ
- Почему важно
- Верхняя зона может требовать сопровождения и безопасного доступа.
- Что передать исполнителю
- Высоты, запреты, правила объекта.
Соседние системы
- Почему важно
- Рядом могут идти трубы, пожарные линии, балки и оборудование.
- Что передать исполнителю
- Что обязательно учитывать в материалах.
Нужные форматы
- Почему важно
- Облако, чертежи, сечения и модель требуют разной обработки.
- Что передать исполнителю
- Форматы и пользователей результата.
Что не входит автоматически
Лазерное сканирование вентиляции и кабельных трасс не является проектом вентиляции, электрики, слаботочных систем, пожарных систем или инженерных сетей. Оно не рассчитывает воздухообмен, сечения каналов, электрические нагрузки, кабели, крепления, кронштейны и несущую способность оснований.
Сканирование не показывает содержимое закрытых лотков, не определяет назначение каждого кабеля, не проверяет исправность вентиляции, тягу, давление, расход воздуха, нагрев кабеля, состояние изоляции и соответствие нормам.
Рабочая документация, спецификации, схемы подключения, исполнительная документация по нормативам, согласования и приемка монтажных работ выполняются отдельно. Данные сканирования можно использовать как фактическую основу для этих задач.
Старые схемы, фото, ручные обмеры или сканирование
Старые схемы полезны для понимания назначения систем, но они могут не учитывать перенесенные воздуховоды, добавленные лотки, новые подвесы, закрытые короба и временные решения. Фото показывают общий вид, но не дают надежных высот и координат.
Ручные обмеры подходят для простой локальной проверки. Лазерное сканирование лучше выбирать, когда нужно связать несколько факторов: высоты, пересечения, подвесы, балки, доступ, будущую трассу, соседнее оборудование и дальнейшие материалы.
Как выбрать метод
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Фото | Первичная оценка и обсуждение доступа. | Не дает точных высот, отметок и пересечений. |
| Старые схемы | Понимание прежней логики систем. | Могут не совпадать с фактическим положением трасс. |
| Ручные обмеры | Несколько простых размеров в доступной зоне. | Сложно безопасно снять верхние уровни и плотные пересечения. |
| Лазерное сканирование | Плотная потолочная инженерия, реконструкция, монтаж, DWG/PDF или модель. | Требует обработки; проект и расчеты выполняются отдельно. |
Фото
- Когда подходит
- Первичная оценка и обсуждение доступа.
- Ограничения
- Не дает точных высот, отметок и пересечений.
Старые схемы
- Когда подходит
- Понимание прежней логики систем.
- Ограничения
- Могут не совпадать с фактическим положением трасс.
Ручные обмеры
- Когда подходит
- Несколько простых размеров в доступной зоне.
- Ограничения
- Сложно безопасно снять верхние уровни и плотные пересечения.
Лазерное сканирование
- Когда подходит
- Плотная потолочная инженерия, реконструкция, монтаж, DWG/PDF или модель.
- Ограничения
- Требует обработки; проект и расчеты выполняются отдельно.
Пример из практики
Типовая ситуация: в действующем помещении нужно проложить новую кабельную трассу и частично изменить вентиляцию. На старом плане есть только общая схема, а по факту под потолком уже проходят воздуховоды, лотки, трубы, балки и светильники.
Достаточный состав: сканирование потолочной зоны и соседних помещений, облако точек, панорамы, сечения по узким местам, DWG/PDF-план, отметки существующих трасс, список закрытых зон и 3D/CAD-фрагмент по согласованной задаче.
Так проектировщик получает фактическую основу, подрядчик видит высоты и пересечения, а эксплуатация заранее понимает, какие потолочные панели, люки или шкафы нужно открыть.
Частые ошибки заказчика
Ошибки перед сканированием трасс
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Снять только одну линию | Не будет данных по соседним пересечениям, которые мешают монтажу. | Включить ближайшие трассы, балки, трубы и зоны прохода. |
| Не открыть потолок | Закрытые панели останутся ограничением, а не измеренной геометрией. | Заранее согласовать доступ к люкам и потолочным панелям. |
| Ждать назначения кабелей от облака | Геометрия будет снята, но назначение систем останется неочевидным. | Передать схемы, маркировку и пояснения эксплуатации. |
| Не согласовать высоты | Можно получить план без нужных сечений и отметок. | Указать критичные места, уровни и пересечения до обработки. |
| Не согласовать форматы | Команда может получить корректные, но неудобные данные. | Уточнить E57, RCP/RCS, DWG/DXF, PDF или модель заранее. |
Снять только одну линию
- Чем опасна
- Не будет данных по соседним пересечениям, которые мешают монтажу.
- Как избежать
- Включить ближайшие трассы, балки, трубы и зоны прохода.
Не открыть потолок
- Чем опасна
- Закрытые панели останутся ограничением, а не измеренной геометрией.
- Как избежать
- Заранее согласовать доступ к люкам и потолочным панелям.
Ждать назначения кабелей от облака
- Чем опасна
- Геометрия будет снята, но назначение систем останется неочевидным.
- Как избежать
- Передать схемы, маркировку и пояснения эксплуатации.
Не согласовать высоты
- Чем опасна
- Можно получить план без нужных сечений и отметок.
- Как избежать
- Указать критичные места, уровни и пересечения до обработки.
Не согласовать форматы
- Чем опасна
- Команда может получить корректные, но неудобные данные.
- Как избежать
- Уточнить E57, RCP/RCS, DWG/DXF, PDF или модель заранее.
Что прислать для расчета
Для предварительной оценки пришлите адрес или район, фото потолочной зоны, старые планы и схемы, список помещений, задачу ремонта или монтажа, ограничения доступа, высоты, требования к форматам и сроки.
Отдельно напишите, кто будет пользоваться материалами: проектировщик вентиляции, электрик, подрядчик монтажа, служба эксплуатации, собственник, технический заказчик или команда, которая будет готовить чертежи и модель.
Если требований пока нет, полезно составить техническое задание на лазерное 3D-сканирование: границы трасс, нужные системы, закрытые зоны, форматы, точность, доступ, безопасность и пользователей результата.
Вопросы и ответы
Зачем сканировать вентиляцию и кабельные трассы?
Чтобы получить фактическую геометрию воздуховодов, лотков, подвесов, высот, пересечений и свободных зон перед ремонтом, реконструкцией, монтажом новой трассы или подготовкой чертежей.
Можно ли по сканированию понять, какие кабели лежат в лотке?
Нет. Если лоток закрыт или кабели не видны, сканирование не определяет его содержимое. Для назначения кабелей нужны схемы, маркировка, пояснения эксплуатации или профильный специалист заказчика.
Видит ли сканер трассы за подвесным потолком?
Только если они доступны для съемки через открытые панели, люки или снятые элементы потолка. Закрытые зоны нужно заранее открыть или отметить как ограничение.
Заменяет ли сканирование проект вентиляции или электрики?
Нет. Сканирование дает фактическую основу. Проект, расчеты, подбор сечений, кабелей, креплений, пожарные требования, рабочая документация и согласования выполняются отдельно.
Какие материалы получает заказчик?
По задаче можно подготовить облако точек, панорамы, DWG/DXF, PDF, планы, сечения, отметки, список ограничений и 3D/CAD-модель отдельных трасс или потолочной зоны.
Можно ли снимать действующее помещение?
Часто можно, если согласованы доступ, безопасные точки съемки, сопровождение эксплуатации, открытие потолочных панелей и время работ. Опасные или закрытые зоны заранее отмечают как ограничения.
Что влияет на сроки и стоимость?
Площадь, высота, плотность трасс, количество пересечений, доступ к потолку, работа объекта, пропуска, требования безопасности, нужные форматы, сечения, чертежи и модель.
Что прислать для расчета?
Фото потолочной зоны, старые планы и схемы, адрес или район, список помещений, задачу, ограничения доступа, сроки и желаемый результат: облако, панорамы, DWG/PDF, сечения или модель.
Итог
Лазерное сканирование вентиляции и кабельных трасс полезно, когда решение зависит от фактической верхней зоны: воздуховодов, лотков, подвесов, высот, пересечений, закрытых участков и свободного места для монтажа.
Хороший результат - это не просто облако точек, а понятная основа для проектировщика, подрядчика и эксплуатации: панорамы, DWG/PDF, сечения, отметки, 3D/CAD-модель по задаче и список ограничений.
