Исполнительная съемка методом 3D-сканирования нужна, когда после выполненного этапа строительства, ремонта, монтажа или реконструкции нужно зафиксировать фактическую геометрию объекта: стены, колонны, проемы, фасады, перекрытия, отметки, инженерные зоны и монтажные участки.
В этой статье речь о 3D-сканировании как о способе фактической фиксации выполненных работ. Официальная исполнительная геодезическая документация по нормативам, акты, подписи, специальные формы и согласования входят только при отдельном согласовании состава работ.
Правильная задача звучит не просто «сделать исполнительную», а «зафиксировать, что построено по факту, в каких границах, с какой привязкой, в каких форматах и кто будет дальше использовать материалы».
Коротко: что дает исполнительная 3D-съемка

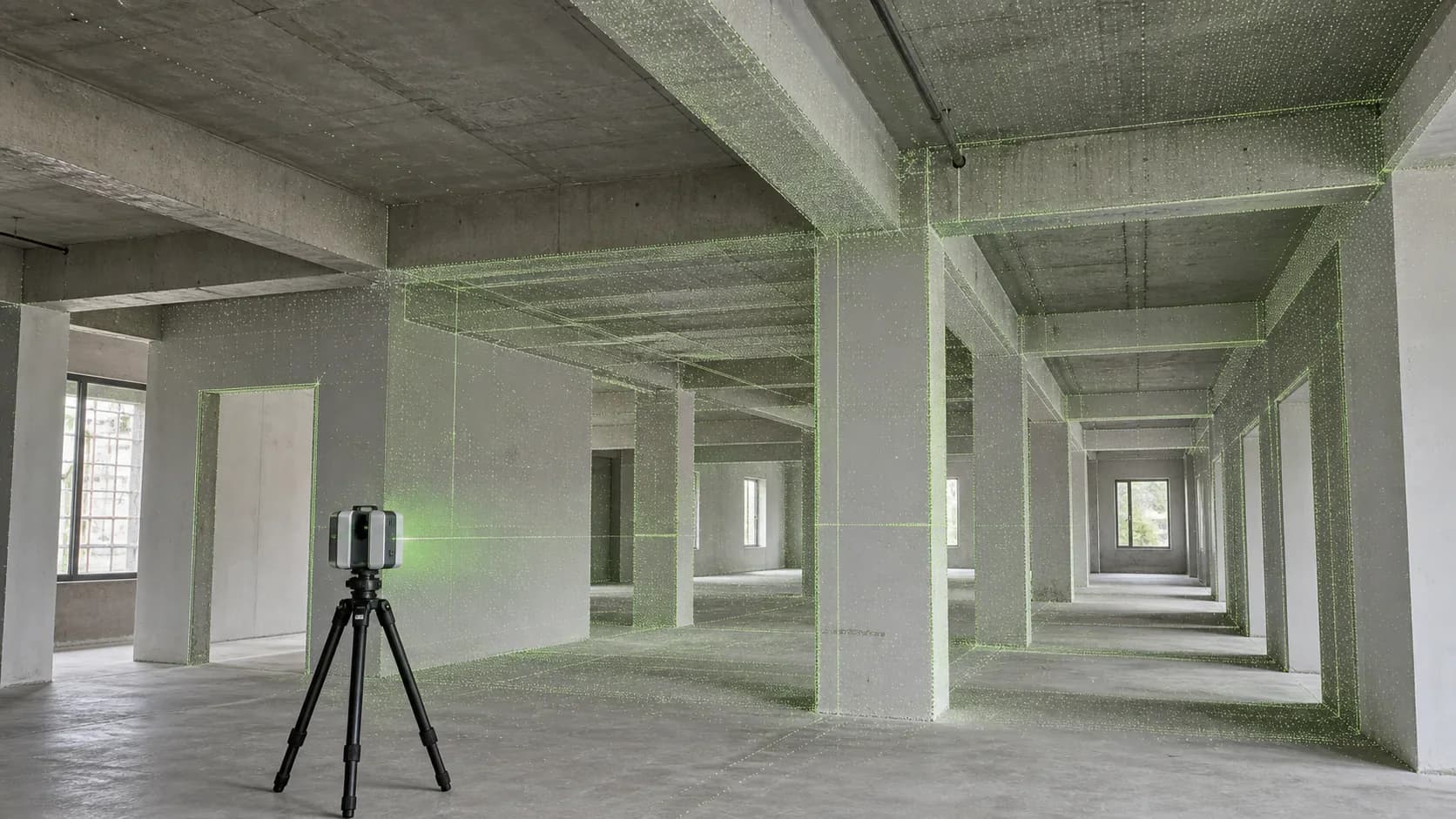

3D-сканирование фиксирует видимую геометрию объекта плотным облаком точек. По нему можно проверить фактическое положение элементов, подготовить сечения, DWG/PDF-листы, панорамы, отметки, 3D/CAD-фрагмент или материалы для контроля отклонений по согласованной задаче.
Если нужно не только зафиксировать факт, но и сравнить его с проектом, отдельно согласуют контроль отклонений по 3D-сканированию: базу сравнения, допуски, зоны, формат отчета и пользователей результата.
Что выбрать под исполнительную задачу
| Задача | Что фиксировать | Что передать команде |
|---|---|---|
| Фиксация выполненного этапа | Видимую геометрию стен, колонн, проемов, перекрытий, фасадов или инженерных зон. | Облако точек, панорамы, DWG/PDF по задаче. |
| Сверка с проектом | Факт и согласованную проектную основу: модель, чертеж, оси, отметки или плоскости. | Карту отклонений, сечения, PDF-отчет. |
| Передача проектировщику | Актуальные размеры, отметки, проемы, плоскости, зоны изменений и ограничения. | E57/RCP/RCS, DWG/DXF, PDF, архив материалов. |
| Фиксация перед закрытием работ | Зоны, которые позже будут закрыты отделкой, коробами, оборудованием или облицовкой. | Панорамы, облако, фотофиксацию, список закрытых участков. |
Фиксация выполненного этапа
- Что фиксировать
- Видимую геометрию стен, колонн, проемов, перекрытий, фасадов или инженерных зон.
- Что передать команде
- Облако точек, панорамы, DWG/PDF по задаче.
Сверка с проектом
- Что фиксировать
- Факт и согласованную проектную основу: модель, чертеж, оси, отметки или плоскости.
- Что передать команде
- Карту отклонений, сечения, PDF-отчет.
Передача проектировщику
- Что фиксировать
- Актуальные размеры, отметки, проемы, плоскости, зоны изменений и ограничения.
- Что передать команде
- E57/RCP/RCS, DWG/DXF, PDF, архив материалов.
Фиксация перед закрытием работ
- Что фиксировать
- Зоны, которые позже будут закрыты отделкой, коробами, оборудованием или облицовкой.
- Что передать команде
- Панорамы, облако, фотофиксацию, список закрытых участков.
Когда исполнительная съемка нужна, а когда нет
Нужна
Съемка нужна после возведения конструкций, устройства перегородок, монтажа фасада, установки оборудования, прокладки инженерных трасс, завершения этапа реконструкции или перед закрытием зоны отделкой.
Она полезна, когда нужно передать фактические данные проектировщику, техническому заказчику, подрядчику, службе эксплуатации или технадзору. Для зданий и помещений базовой услугой обычно выступает лазерное 3D-сканирование зданий.
Можно обойтись проще
Если объект небольшой, нужно проверить несколько простых размеров, нет плотной геометрии и результат не будет использоваться как рабочая основа для нескольких участников, может хватить фото, ручных обмеров и существующей документации.
Но если выполненные работы будут закрыты, спорны, передаются дальше по этапу или должны сравниваться с проектом, лучше получить измеримую цифровую основу, а не набор фотографий и отдельных размеров.
Для каких объектов и этапов подходит

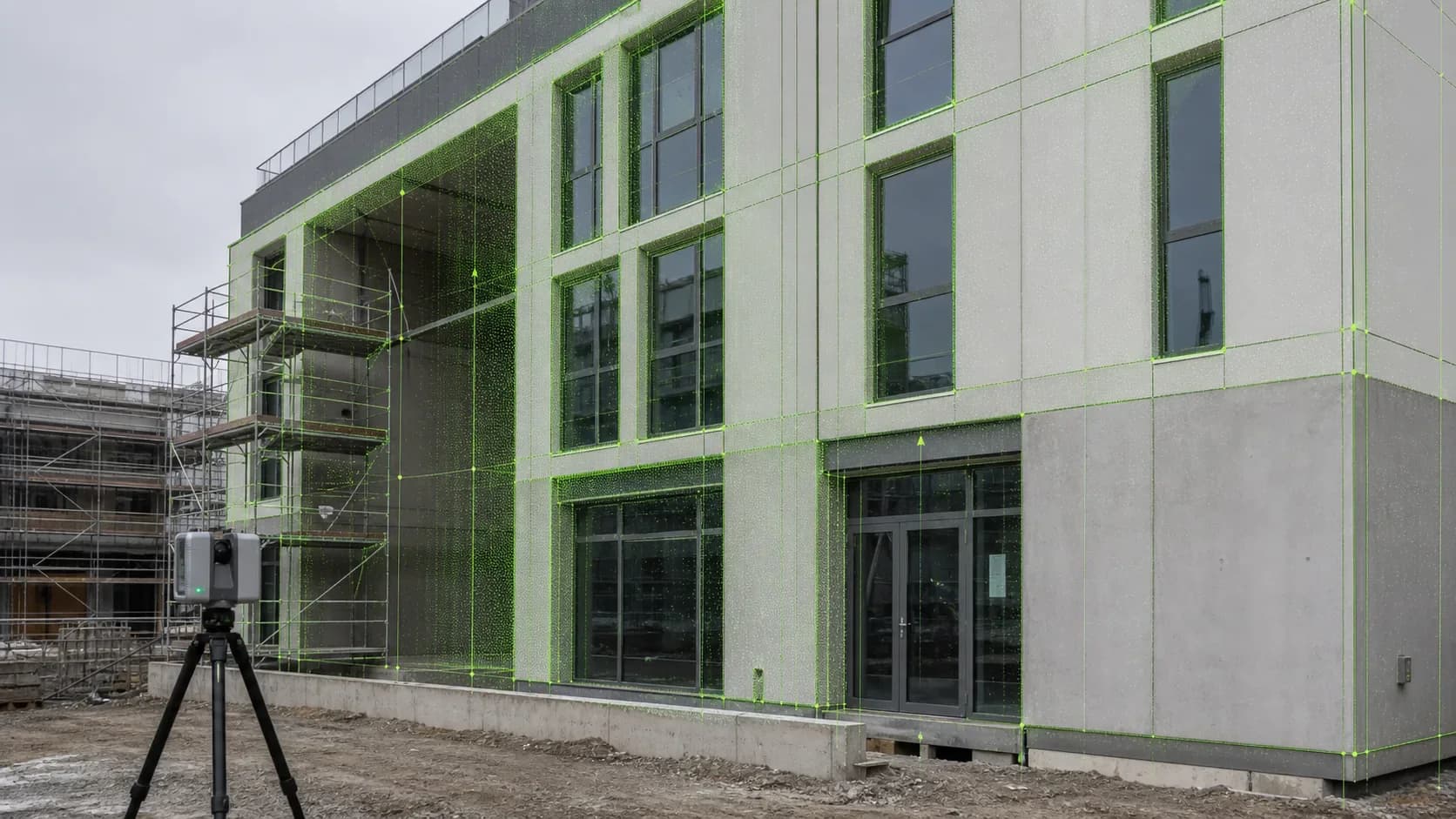

Метод подходит для жилых и коммерческих зданий, офисов, магазинов, складов, паркингов, производственных помещений, технических этажей, фасадов, лестничных клеток, входных групп, инженерных зон и монтажных участков.
По этапам это может быть монолит, перегородки, фасадные работы, проемы, закладные, конструктивные элементы, инженерные трассы, оборудование, финиш перед закрытием отделкой или фиксация после реконструкции.
Если исполнительная задача связана с реконструкцией всего объекта, полезно заранее связать ее с обмерами здания перед реконструкцией: так проще определить, какие зоны нужно снять сейчас, а какие понадобятся проектировщику позже.
Границы: фактическая съемка и официальная документация
3D-сканирование само по себе не означает, что заказчик автоматически получает официальный комплект исполнительной документации по нормативам. Сначала нужно понять, что именно требуется: фактическое облако, чертежи, отчет, сравнение с проектом или документация в форме, которую принимает конкретная сторона.
Если нужны официальные материалы, заранее согласуют координатную основу, контрольные точки, точность, состав листов, требования заказчика, формат подписи, ответственность сторон и перечень документов. Без этого сканирование остается фактической съемкой, а не завершенной процедурой сдачи документации.
Обмерные чертежи и документация в DWG/PDF могут быть частью результата, но они готовятся отдельно по согласованному составу: планы, фасады, разрезы, сечения, отметки, схемы зон или пояснения по ограничениям.
Что важно зафиксировать

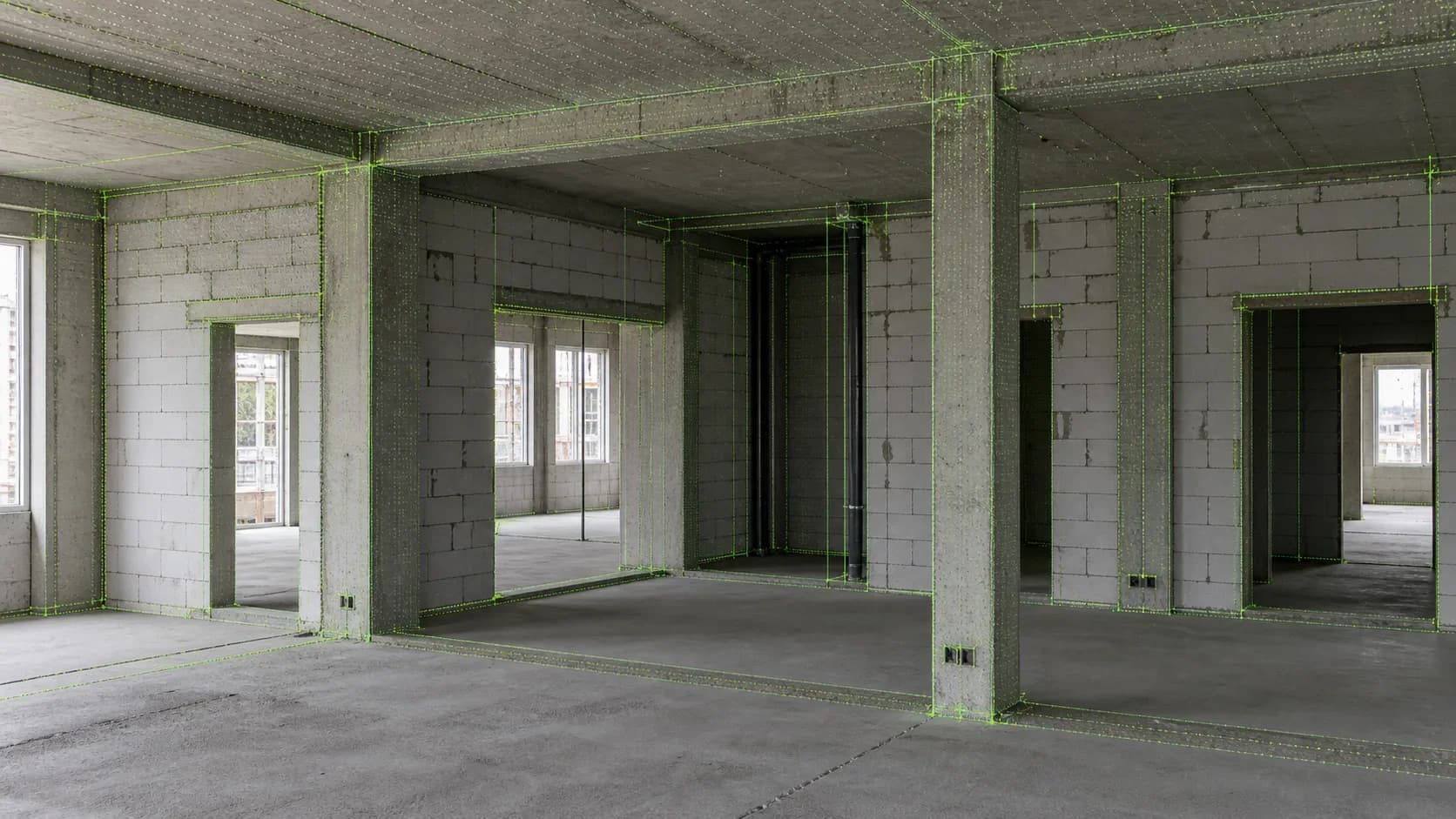

Состав зависит от этапа. Для конструкций важны стены, колонны, балки, перекрытия, проемы, оси, отметки, перепады, лестницы и шахты. Для фасадов - плоскости, откосы, проемы, цоколь, парапеты, выступы и зоны крепления.
Для инженерных или монтажных участков фиксируют оборудование, трубы, лотки, вентиляцию, проходы, высоты, опоры, соседние элементы и зоны обслуживания. Если объект промышленный, чаще подходит промышленное лазерное сканирование с учетом режима объекта и безопасности.

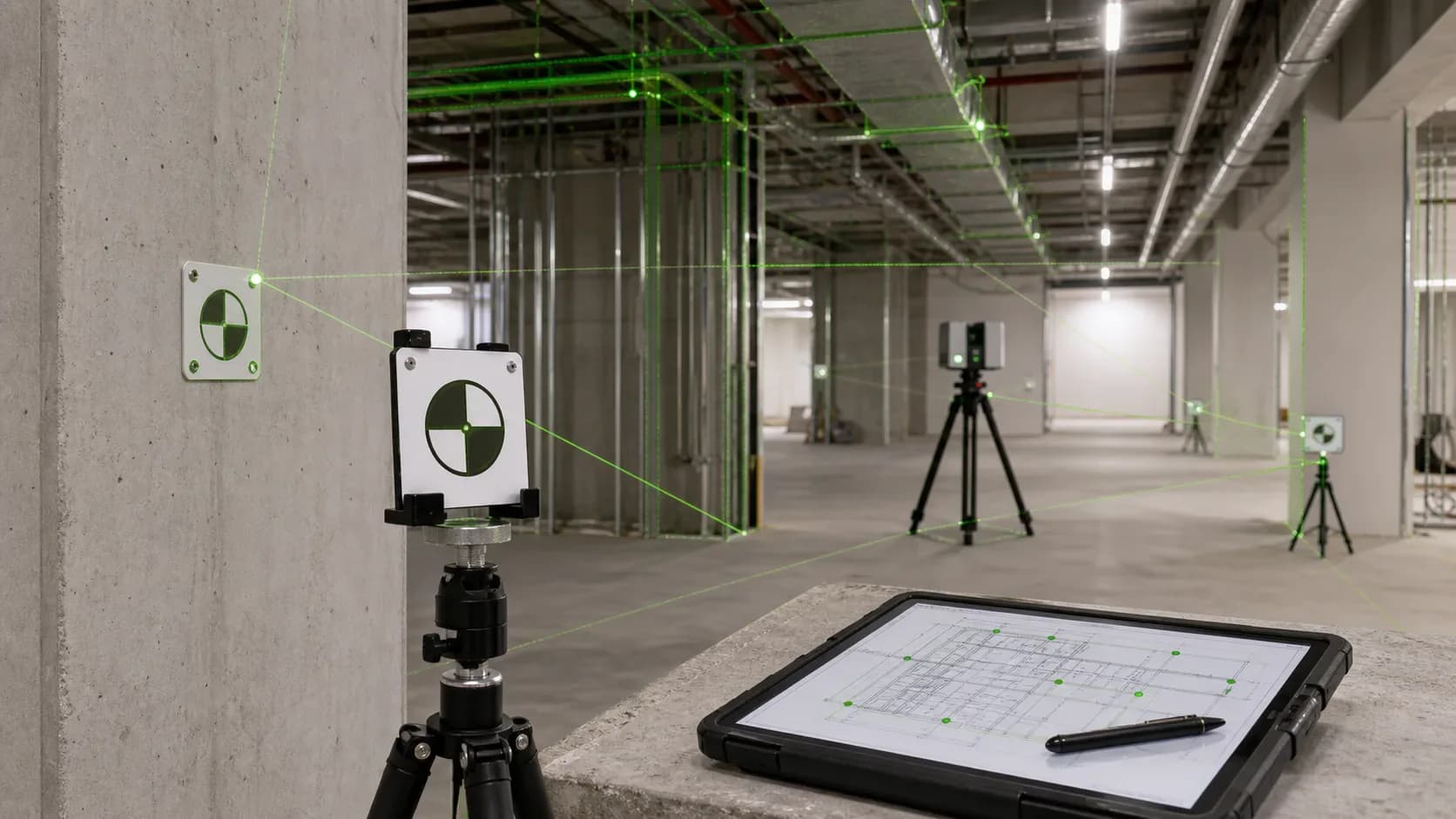

Привязка, контрольные точки и доверие к данным
Для простой внутренней фиксации иногда достаточно локальной системы координат. Но если материалы нужно совмещать с проектом, другими съемками, фасадами, осями или отметками, заранее согласуют привязку и контрольные точки.
Контрольные точки помогают связать отдельные станции сканирования, проверить регистрацию облака и сделать результат понятным для проектировщика или технического заказчика. Требования к привязке нельзя оставлять на конец работ.

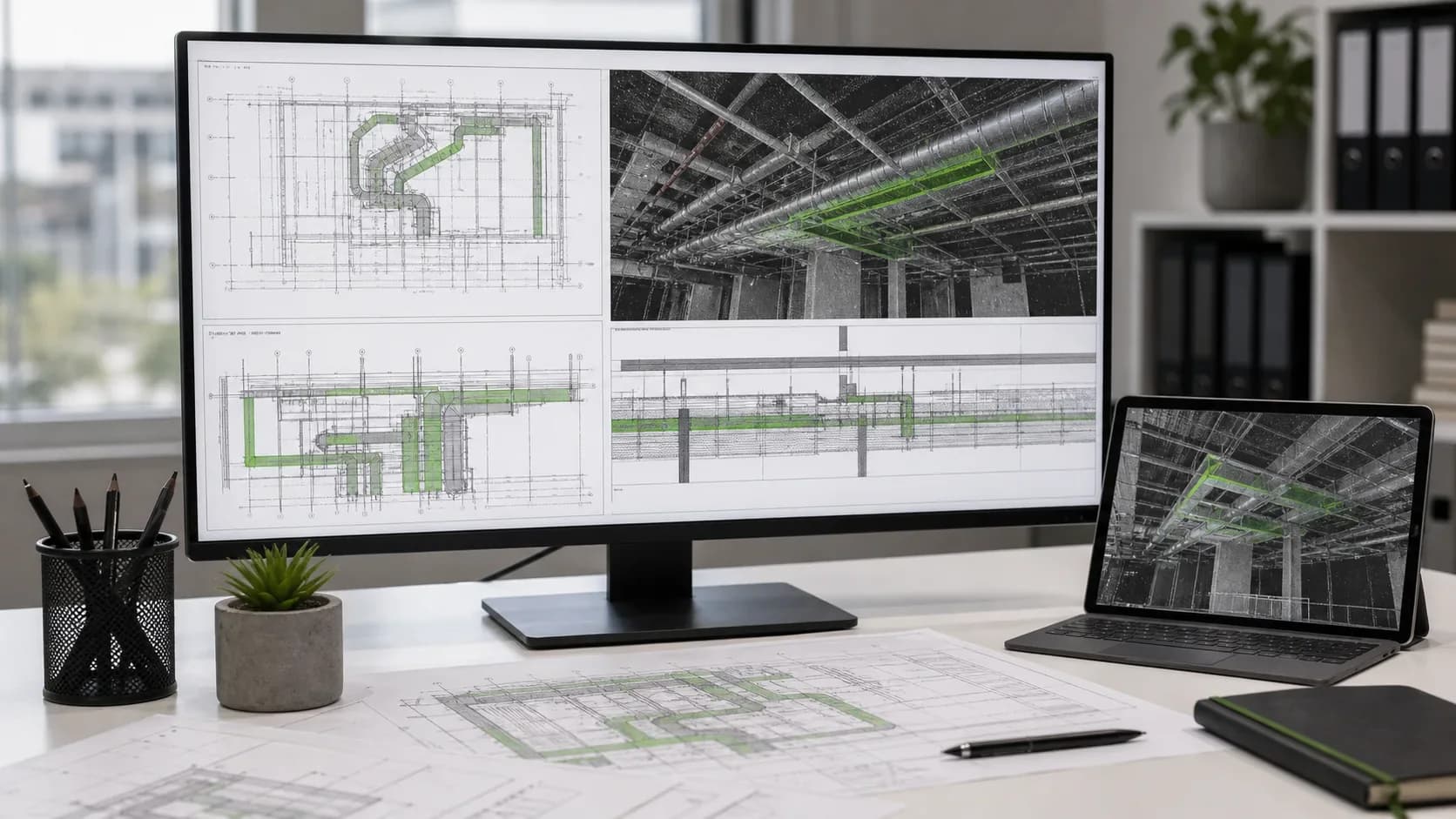

Сравнение факта с проектом
Иногда исполнительная съемка нужна только для фиксации факта. Но часто заказчик хочет понять, насколько выполненные работы совпадают с проектом, моделью, осями, отметками или допусками.
В таком случае нужно заранее выбрать базу сравнения. Без проекта, модели, осей, отметок, плоскости или допуска облако точек показывает фактическое состояние, но не говорит само по себе, что является отклонением.
Что получает заказчик

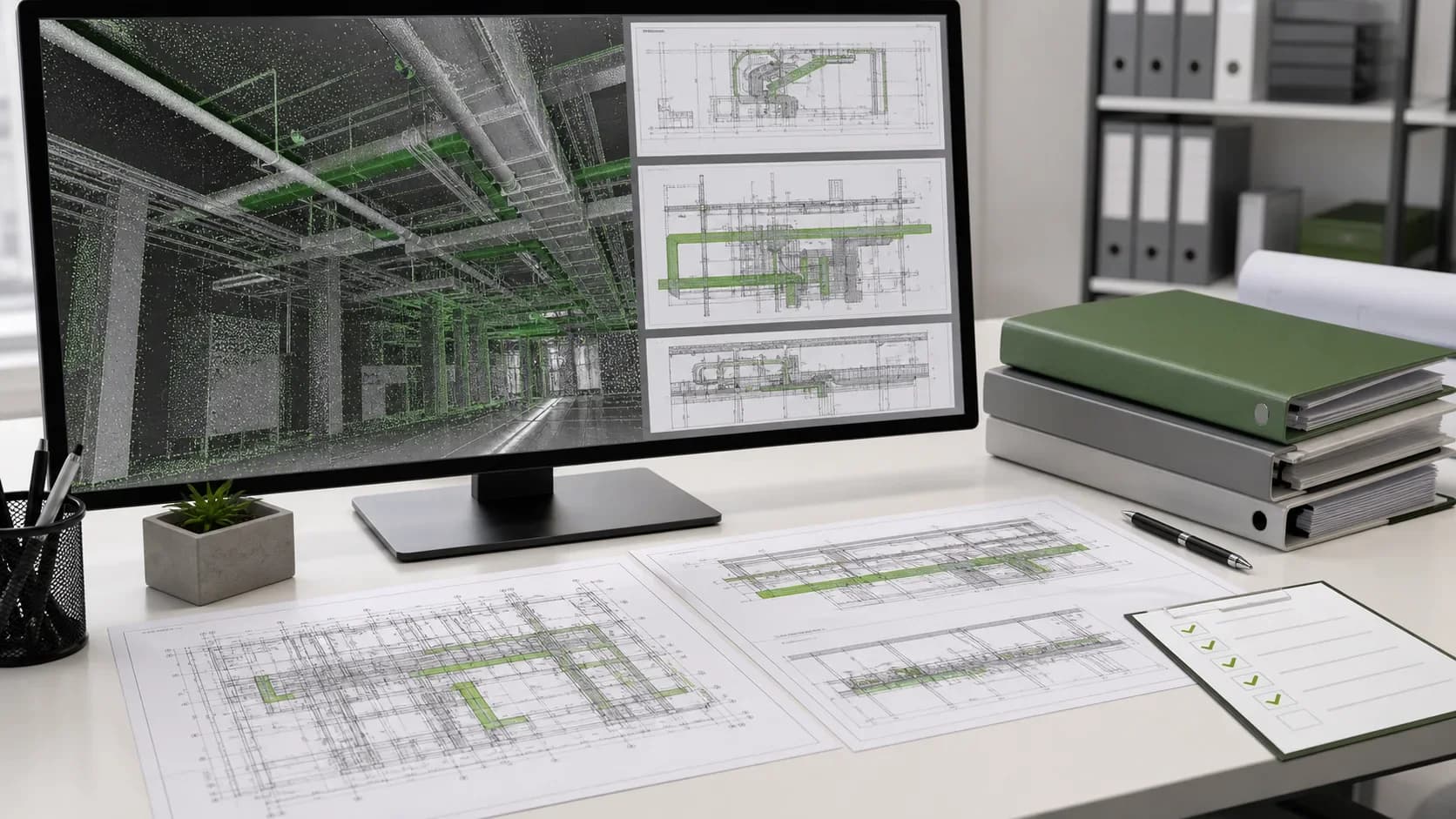

Базовый результат - зарегистрированное облако точек и, если согласованы, панорамы. По ним можно вернуться к объекту после выезда, проверить видимое фактическое состояние и измерить нужные элементы.
По задаче дополнительно готовят DWG/DXF, PDF, планы, фасады, разрезы, сечения, отметки, скриншоты зон, список ограничений, 3D/CAD-фрагмент или отчет по сравнению с проектом. Подробнее состав результата раскрыт в статье про материалы после 3D-сканирования.
Если данные уже сняты, но их нужно очистить, зарегистрировать, разделить по зонам или подготовить для другой команды, может понадобиться обработка и регистрация облаков точек.
Форматы данных
Форматы лучше согласовать до начала обработки. E57 часто используют как универсальный формат облака точек. RCP/RCS удобны для Autodesk-среды. LAS/LAZ применяются для больших массивов точек. DWG/DXF нужны для CAD-чертежей, PDF - для просмотра и обсуждения.
Если нужна 3D/CAD-модель по фактическому состоянию, отдельно согласуют границы, детализацию и элементы моделирования. BIM, Revit, IFC, LOD и атрибутика не появляются автоматически из облака точек.
Перед передачей материалов полезно проверить, кто будет их открывать: проектировщик, подрядчик, технический заказчик, технадзор, эксплуатация или специалист по моделированию.
Что не входит автоматически
Исполнительная 3D-съемка не является проектом, экспертизой, техническим заключением, приемкой работ или официальной исполнительной документацией по умолчанию. Она фиксирует видимую фактическую геометрию и готовит материалы по согласованному составу.
Акты, подписи, нормативные формы, специальные ведомости, согласования, ответственность сторон и официальная передача документации должны быть отдельно включены в задачу. Если этого не сделать, результатом будет фактическая съемка и рабочие материалы, а не полный официальный пакет документов.
Сканирование также не определяет скрытые элементы за отделкой, причины отклонений, несущую способность, качество материалов, безопасность конструкций и способ устранения проблем. Для этого нужны проектировщик, обследование, экспертиза или профильная диагностика.
Точность, сроки и режим работ
Точность и сроки зависят от размера объекта, количества зон, высоты, доступа, плотности геометрии, требований к привязке, контрольных точек, форматов, состава чертежей и необходимости сравнения с проектом.
На действующем объекте заранее согласуют режим работ: где можно поставить сканер, какие зоны открыть, какие участки закрыты по безопасности, кто сопровождает съемку и когда меньше людей, техники или материалов.
Что согласовать до выезда
| Вопрос | Почему важно | Что передать исполнителю |
|---|---|---|
| Границы съемки | От них зависит объем работ и обработка. | План, фото или список зон. |
| Назначение результата | Фиксация факта, чертежи, отчет и сравнение с проектом требуют разного состава. | Кто будет пользоваться материалами. |
| Привязка | Для совмещения с проектом нужны понятные координаты, оси или контрольные точки. | Проектную основу, оси, отметки, требования. |
| Закрытые зоны | Сканер фиксирует только видимые и доступные поверхности. | Что открыть, что останется ограничением. |
| Форматы | Корректные данные должны открыться у вашей команды. | E57, RCP/RCS, DWG/DXF, PDF, модель или отчет. |
Границы съемки
- Почему важно
- От них зависит объем работ и обработка.
- Что передать исполнителю
- План, фото или список зон.
Назначение результата
- Почему важно
- Фиксация факта, чертежи, отчет и сравнение с проектом требуют разного состава.
- Что передать исполнителю
- Кто будет пользоваться материалами.
Привязка
- Почему важно
- Для совмещения с проектом нужны понятные координаты, оси или контрольные точки.
- Что передать исполнителю
- Проектную основу, оси, отметки, требования.
Закрытые зоны
- Почему важно
- Сканер фиксирует только видимые и доступные поверхности.
- Что передать исполнителю
- Что открыть, что останется ограничением.
Форматы
- Почему важно
- Корректные данные должны открыться у вашей команды.
- Что передать исполнителю
- E57, RCP/RCS, DWG/DXF, PDF, модель или отчет.

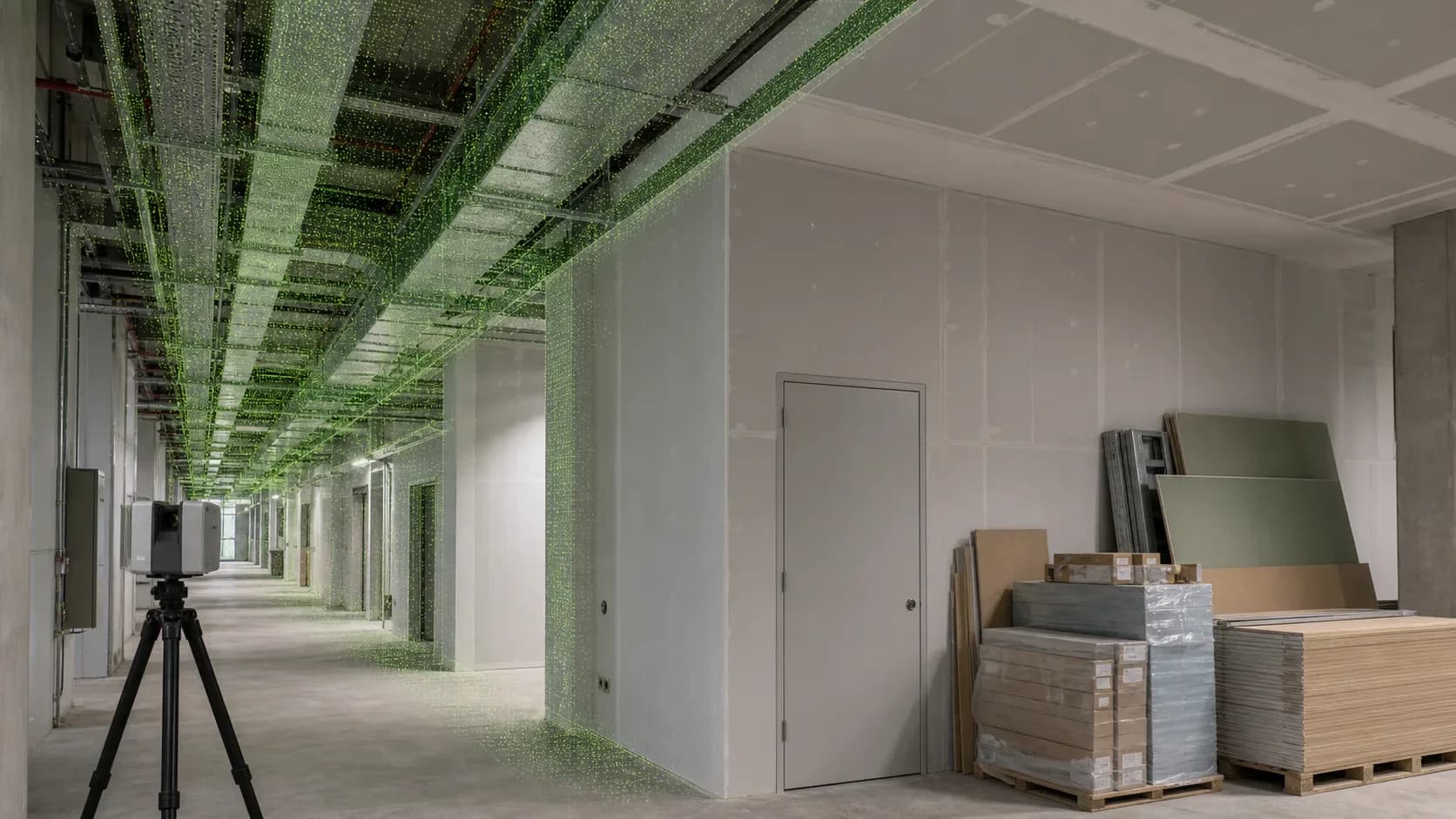

Ограничения и закрытые зоны
Сканер фиксирует видимую геометрию. Он не видит элементы за отделкой, внутри закрытых коробов, под стяжкой, за оборудованием, под изоляцией или в помещениях, куда не было доступа.
Если зона будет закрыта после этапа работ, ее лучше снять заранее. Если она уже закрыта, в материалах нужно честно отметить ограничение, а не выдавать предположение за измеренный факт.
Сравнение с ручными обмерами и фотофиксацией
Фотофиксация полезна как визуальное подтверждение состояния, но она не дает надежных размеров, отметок и связи элементов между собой. Ручные обмеры подходят для локальных простых проверок.
3D-сканирование лучше выбирать, когда объект сложный, много зон, нужно вернуться к данным после выезда, подготовить DWG/PDF, сравнить факт с проектом или передать результат нескольким участникам. Близкое сравнение методов разобрано в статье про лазерное сканирование или ручные обмеры.
Что выбрать для фиксации выполненных работ
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Фото | Быстро показать общий вид и спорные зоны. | Не дает надежных размеров и отметок. |
| Ручные обмеры | Несколько простых размеров на доступном участке. | Выше риск пропустить элементы и связи между зонами. |
| 3D-сканирование | Сложный объект, много зон, DWG/PDF, облако точек, контроль факта. | Требует обработки; официальные документы согласуются отдельно. |
| Сканирование плюс отчет | Когда результат должны понять разные участники без CAD-программ. | Нужно заранее согласовать критерии, зоны и формат отчета. |
Фото
- Когда подходит
- Быстро показать общий вид и спорные зоны.
- Ограничения
- Не дает надежных размеров и отметок.
Ручные обмеры
- Когда подходит
- Несколько простых размеров на доступном участке.
- Ограничения
- Выше риск пропустить элементы и связи между зонами.
3D-сканирование
- Когда подходит
- Сложный объект, много зон, DWG/PDF, облако точек, контроль факта.
- Ограничения
- Требует обработки; официальные документы согласуются отдельно.
Сканирование плюс отчет
- Когда подходит
- Когда результат должны понять разные участники без CAD-программ.
- Ограничения
- Нужно заранее согласовать критерии, зоны и формат отчета.
Пример из практики
Типовая ситуация: подрядчик завершил этап перегородок и проемов на этаже, а проектировщику нужно проверить фактическое положение перед следующими работами. Старые планы есть, но часть решений менялась по месту.
Достаточный состав: 3D-сканирование этажа, облако точек, панорамы, DWG/PDF-план по фактическому состоянию, сечения по спорным проемам, список закрытых зон и при необходимости сравнение с проектной основой.
Так технический заказчик получает фиксированный факт на дату съемки, проектировщик видит актуальную геометрию, а подрядчик понимает, какие вопросы нужно закрыть до следующего этапа.
Частые ошибки заказчика
Ошибки перед исполнительной 3D-съемкой
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Просить «исполнительную» без состава | Исполнитель может подготовить облако, а заказчик ожидал официальные документы. | Сразу указать, нужны ли чертежи, отчет, формы, подписи или только факт. |
| Не передать проектную основу | Нельзя корректно сравнить факт с проектом. | Передать DWG/PDF, модель, оси, отметки или допуски. |
| Снять слишком узкую зону | Не будет данных по соседним элементам, которые влияют на решение. | Согласовать границы и соседние участки до выезда. |
| Не открыть закрытые зоны | Часть выполненных работ останется ограничением. | Заранее открыть помещения, люки, технические зоны или отметить ограничения. |
| Не согласовать форматы | Команда может получить корректные, но неудобные файлы. | Уточнить форматы у тех, кто будет работать с материалами. |
Просить «исполнительную» без состава
- Чем опасна
- Исполнитель может подготовить облако, а заказчик ожидал официальные документы.
- Как избежать
- Сразу указать, нужны ли чертежи, отчет, формы, подписи или только факт.
Не передать проектную основу
- Чем опасна
- Нельзя корректно сравнить факт с проектом.
- Как избежать
- Передать DWG/PDF, модель, оси, отметки или допуски.
Снять слишком узкую зону
- Чем опасна
- Не будет данных по соседним элементам, которые влияют на решение.
- Как избежать
- Согласовать границы и соседние участки до выезда.
Не открыть закрытые зоны
- Чем опасна
- Часть выполненных работ останется ограничением.
- Как избежать
- Заранее открыть помещения, люки, технические зоны или отметить ограничения.
Не согласовать форматы
- Чем опасна
- Команда может получить корректные, но неудобные файлы.
- Как избежать
- Уточнить форматы у тех, кто будет работать с материалами.
Что прислать для расчета
Для предварительной оценки пришлите адрес или район, фото объекта, старые планы или проект, список зон, этап работ, требования технадзора или проектировщика, нужные форматы, сроки и ограничения доступа.
Отдельно напишите, нужен ли просто факт, чертежи DWG/PDF, сечения, отчет, сравнение с проектом или официальная исполнительная документация по требованиям заказчика. Это разные объемы работ.
Если требований пока нет, полезно составить техническое задание на лазерное 3D-сканирование: границы, цель, привязку, точность, форматы, закрытые зоны, пользователей результата и критерии проверки.
Вопросы и ответы
Что такое исполнительная съемка методом 3D-сканирования?
Это фактическая фиксация выполненного этапа с помощью лазерного 3D-сканера. Результатом может быть облако точек, панорамы, DWG/PDF, сечения, отметки, отчет или сравнение с проектом по согласованной задаче.
Заменяет ли 3D-сканирование официальную исполнительную документацию?
Нет, не автоматически. Официальная документация по нормативам, акты, подписи, формы и согласования должны быть отдельно согласованы в составе работ и требованиях заказчика.
Чем исполнительная 3D-съемка отличается от обычного сканирования?
Обычное сканирование может просто зафиксировать объект. Исполнительная задача привязана к выполненному этапу, дате фиксации, зонам работ, дальнейшей передаче материалов и иногда сравнению с проектом.
Можно ли сравнить выполненные работы с проектом?
Да, если есть проектная основа, модель, чертеж, оси, отметки или допуски. Без базы сравнения облако точек показывает факт, но не определяет отклонения автоматически.
Какие материалы получает заказчик?
По задаче можно подготовить облако точек, панорамы, DWG/DXF, PDF, планы, фасады, разрезы, сечения, отметки, список ограничений, 3D/CAD-фрагмент или отчет.
Можно ли снимать перед закрытием отделкой?
Да, и часто это полезно. Если зона позже будет закрыта потолком, коробом, облицовкой или оборудованием, лучше зафиксировать ее до закрытия и отдельно отметить границы съемки.
Что влияет на сроки и стоимость?
Площадь, высота, количество зон, доступ, плотность геометрии, требования к привязке, контрольные точки, форматы, чертежи, сечения, модель, отчет и сравнение с проектом.
Что прислать для расчета?
Фото объекта, проект или старые планы, список зон, этап работ, требования к результату, сроки, адрес или район, ограничения доступа и желаемые форматы: облако, DWG/PDF, сечения, отчет или модель.
Итог
Исполнительная съемка методом 3D-сканирования полезна, когда нужно зафиксировать выполненный этап и передать команде измеримую фактическую основу: облако точек, панорамы, DWG/PDF, сечения, отметки и список ограничений.
Главное - заранее отделить фактическую съемку от официальной исполнительной документации. Если нужны формы, подписи, согласования, сравнение с проектом или отчет, это нужно прямо включить в состав работ.
