Лазерное сканирование кровли и технических этажей нужно, когда перед ремонтом важно зафиксировать фактические уклоны, отметки, парапеты, выходы на крышу, шахты, водоприемники, оборудование и видимую инженерию.
На кровле ошибка в отметке, уклоне или положении шахты быстро превращается в переделку: меняется решение по водоотведению, примыканиям, проходам, оборудованию, ограждениям и зонам ремонта.
Сканирование не заменяет обследование кровли, проект ремонта, вскрытие слоев, поиск протечек, расчет несущей способности или техническое заключение. Оно дает измеримую фактическую основу, с которой проектировщик, инженер, подрядчик и эксплуатация работают дальше.
Коротко: когда сканировать кровлю
Сканирование оправдано перед ремонтом плоской кровли, заменой покрытия, реконструкцией технического этажа, устройством нового оборудования, проверкой уклонов, привязкой водоприемников, подготовкой чертежей и согласованием зон доступа.
Результатом может быть облако точек, панорамы, обмерный план кровли, план технического этажа в DWG/DXF (рабочие файлы для черчения), PDF для просмотра, разрезы, отметки, схема уклонов, сечения по парапетам или 3D/CAD-модель по задаче.
Что проверить перед ремонтом кровли
| Сценарий | Что важно зафиксировать | Что передать команде |
|---|---|---|
| Ремонт покрытия | Парапеты, примыкания, выходы, водоприемники, перепады и зоны застойной воды. | План, отметки, фото или панорамы. |
| Проверка уклонов | Фактические отметки, направления стока, переломы плоскости и низкие точки. | Облако точек, схема уклонов, разрезы. |
| Технический этаж | Шахты, вентиляцию, трубы, кабельные лотки, проходы, люки и двери. | Облако точек, DWG/PDF, сечения. |
| Установка оборудования | Свободные зоны, основания, высоты, соседние шахты, пути обслуживания. | План зоны, панорамы, 3D/CAD по задаче. |
Ремонт покрытия
- Что важно зафиксировать
- Парапеты, примыкания, выходы, водоприемники, перепады и зоны застойной воды.
- Что передать команде
- План, отметки, фото или панорамы.
Проверка уклонов
- Что важно зафиксировать
- Фактические отметки, направления стока, переломы плоскости и низкие точки.
- Что передать команде
- Облако точек, схема уклонов, разрезы.
Технический этаж
- Что важно зафиксировать
- Шахты, вентиляцию, трубы, кабельные лотки, проходы, люки и двери.
- Что передать команде
- Облако точек, DWG/PDF, сечения.
Установка оборудования
- Что важно зафиксировать
- Свободные зоны, основания, высоты, соседние шахты, пути обслуживания.
- Что передать команде
- План зоны, панорамы, 3D/CAD по задаче.
Когда нужно, а когда можно проще
Нужно
Сканирование нужно, если решение зависит от реальных отметок, уклонов, водоприемников, парапетов, шахт, выходов, люков, вентиляции, труб, кабельных трасс, оборудования, высот и проходов обслуживания.
Метод особенно полезен на больших плоских кровлях, крышах торговых и деловых зданий, жилых комплексов, промышленных корпусов, а также на технических этажах с плотной инженерией.
Можно обойтись проще
Если нужно только визуально оценить небольшую открытую кровлю без проектирования, сложных уклонов и требований к чертежам, иногда достаточно фото, старого плана и нескольких ручных размеров.
Но если данные нужны для проектной команды, сметы, ремонта покрытия, водоотведения, размещения оборудования или проверки старых схем, лучше заранее определить состав материалов.
Для каких зон подходит 3D-сканирование

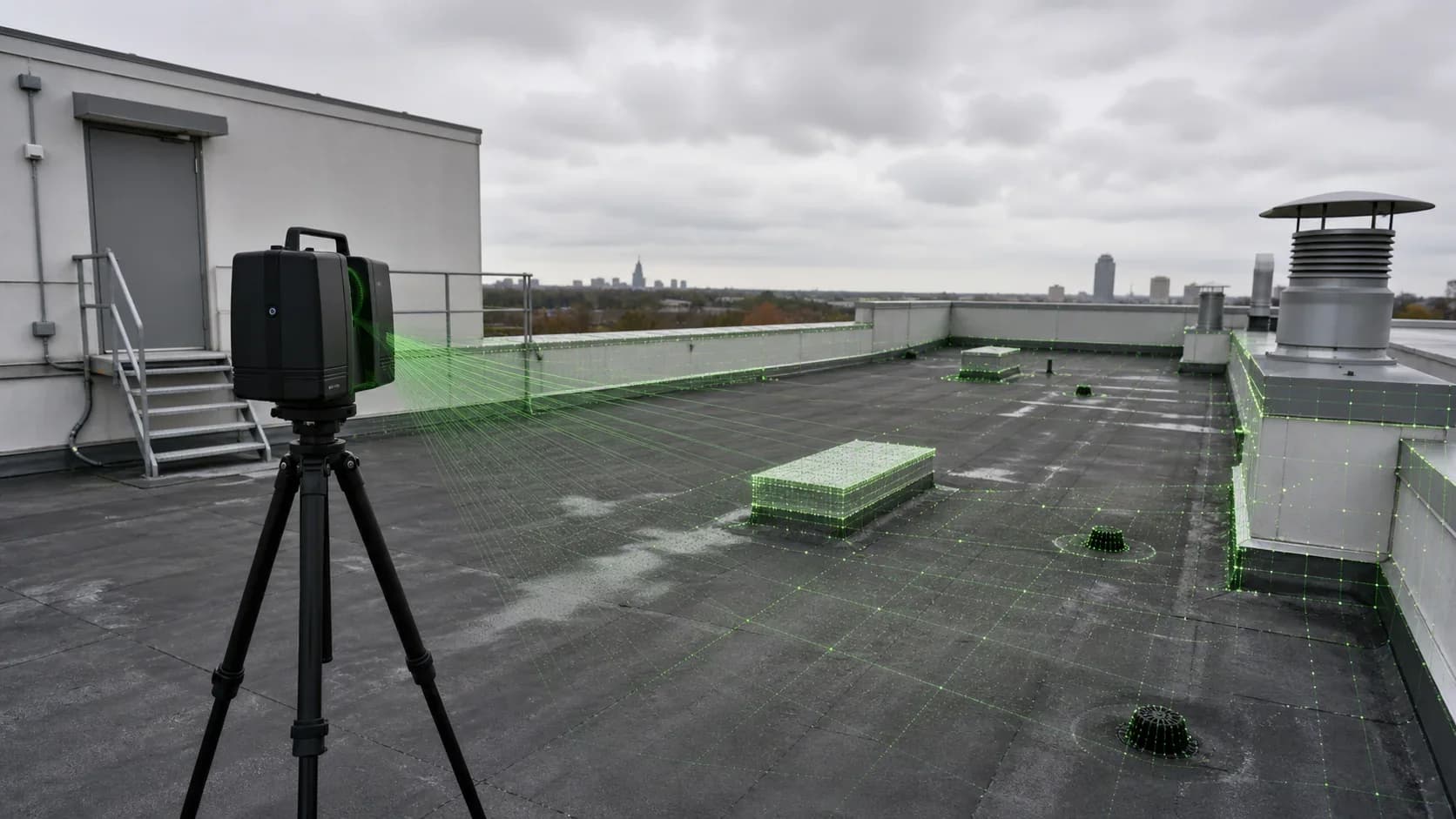

3D-сканирование подходит для плоской кровли, эксплуатируемой кровли, технического этажа, чердака, вентиляционной камеры, кровельной надстройки, выхода на крышу, зоны водоприемников, шахт, парапетов и площадок под оборудование.
Смысл не только в общей площади. На кровле важны узкие места: примыкания к парапетам, борта шахт, уклоны к воронкам, проходы обслуживания, основания оборудования, люки, лестницы, ограждения и соседние фасадные элементы.
Если объект большой, съемку можно разделить на зоны: основная кровля, участки ремонта, водоотведение, технический этаж, выходы, шахты, оборудование, парапеты, фасадные примыкания и места, где подрядчику нужен отдельный разрез.
Границы объекта: кровля, выходы и соседние зоны
Перед выездом нужно определить, что входит в съемку: только покрытие, вся кровля, технический этаж, чердак, выходы на крышу, шахты, вентиляционные камеры, лестницы, фасадные примыкания или отдельные инженерные зоны.
Для кровли часто нужны соседние участки. Если ремонт касается примыканий, без парапета и части фасада материалы будут неполными. Если задача связана с водоотведением, важно снять не только воронку, но и фактическую плоскость вокруг нее.
Если границы не согласовать заранее, можно получить точный план поверхности, но не получить данные по выходу на кровлю, шахте, техническому помещению, лестнице или месту будущего оборудования.
Почему старые планы и фото не заменяют съемку
Старые планы кровли, паспорта здания и схемы эксплуатации полезны как вводные, но они не всегда отражают фактическое состояние. За годы могли появиться новые шахты, вентиляционные блоки, кабельные трассы, ограждения, ремонтные заплаты и измененные примыкания.
Фотографии показывают внешний вид, но не дают точных отметок и уклонов. По фото трудно понять, где фактически находится низкая точка, как идет сток, насколько ровная поверхность и какие элементы мешают будущим работам.
Что важно зафиксировать на кровле и техэтаже
На кровле обычно фиксируют парапеты, борта, воронки, лотки, деформационные швы, выходы, люки, лестницы, ограждения, основания оборудования, вентиляционные шахты, проходки, перепады и участки ремонта.

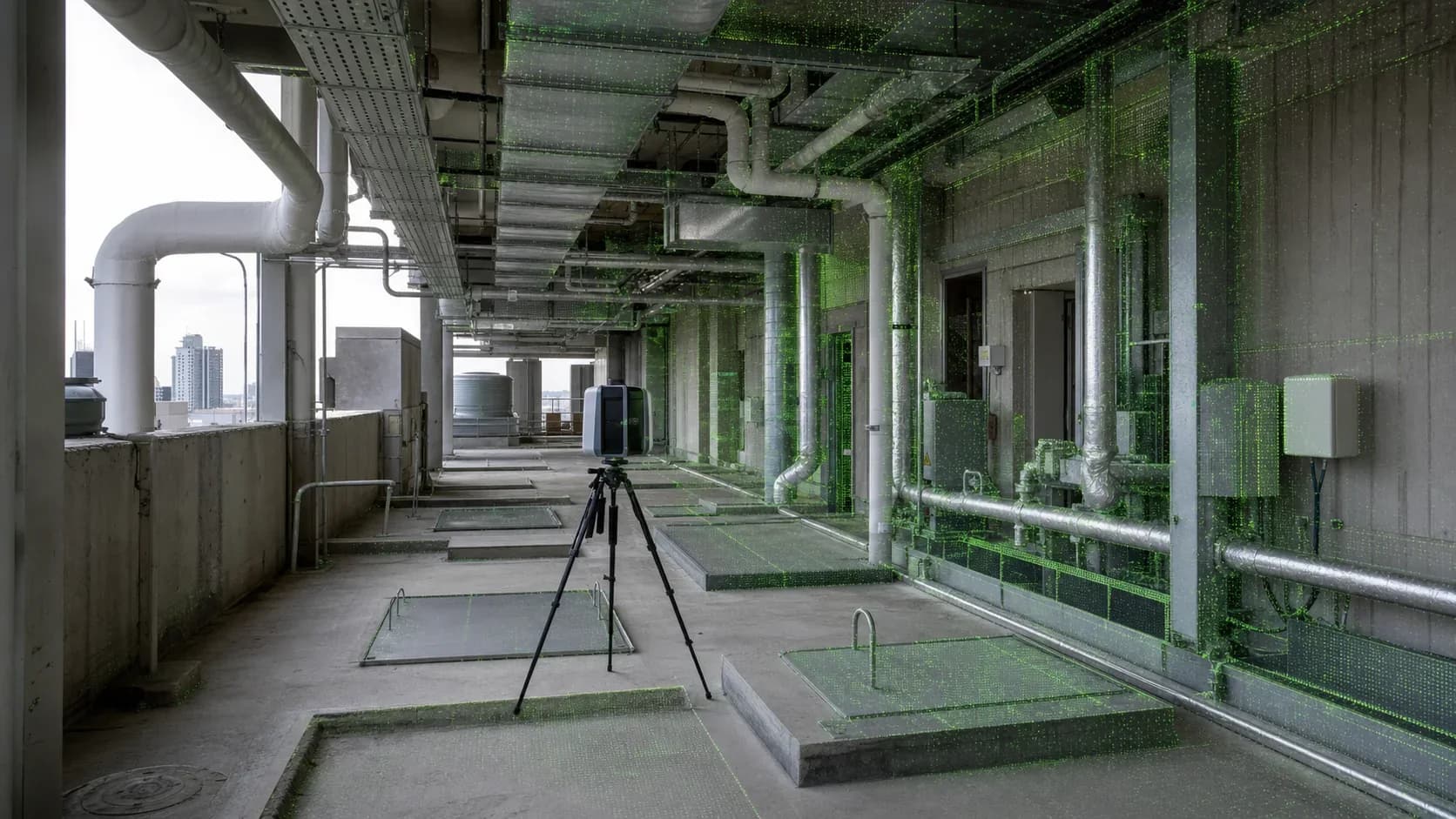

На техническом этаже важны видимые инженерные элементы: воздуховоды, трубы, кабельные лотки, щиты, опоры, подвесы, двери, проходы обслуживания, низкие балки, шахты и зоны, где доступ закрыт оборудованием.
Если задача шире одной кровли и затрагивает весь объект, полезно рассматривать ее как обмеры здания перед реконструкцией или лазерное 3D-сканирование здания.
Уклоны, водоотведение и скрытые слои: где граница

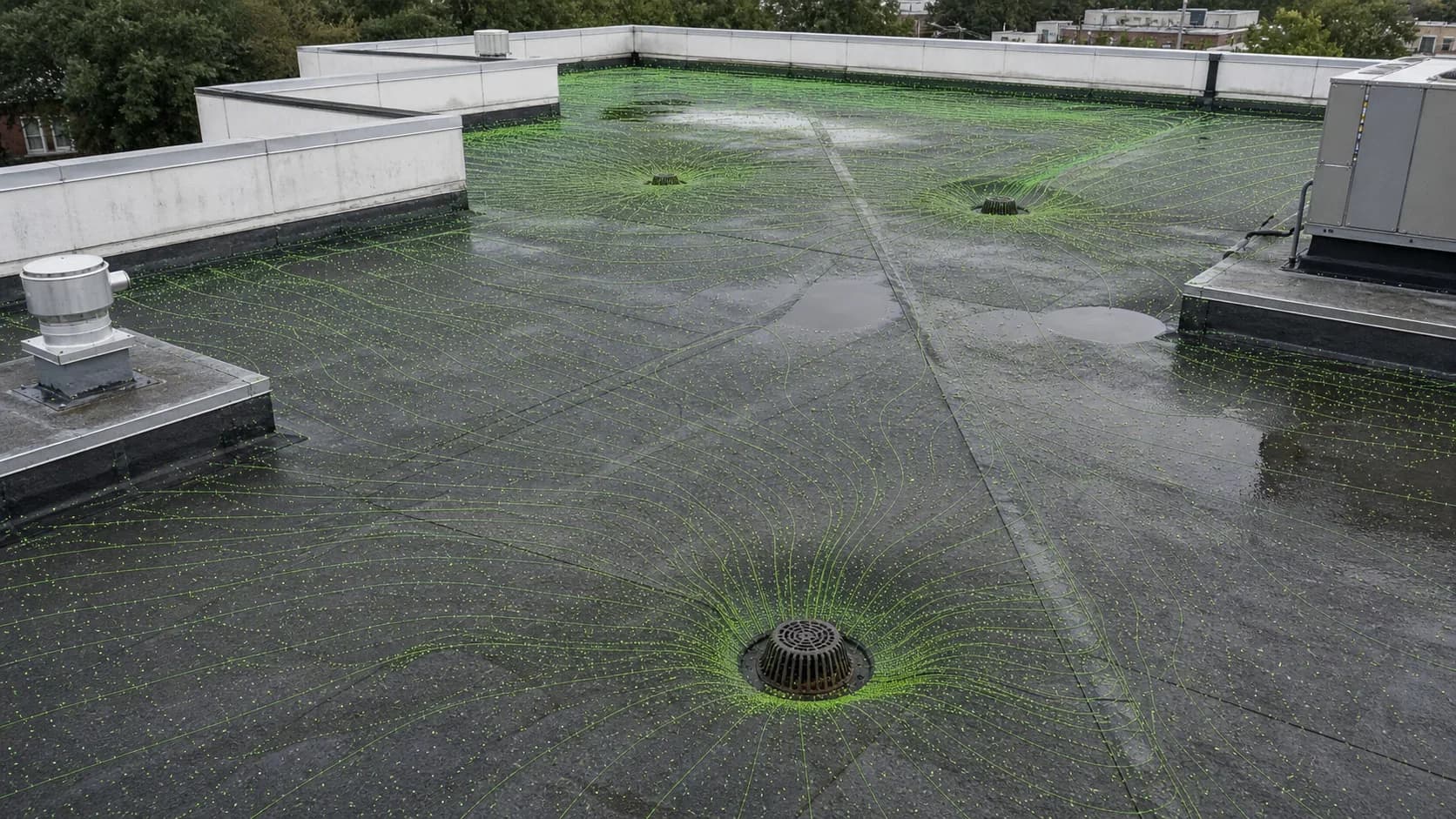

Сканирование помогает получить фактические отметки поверхности, направления уклонов, положение водоприемников, высоты парапетов, перепады, разрезы и видимые примыкания. Эти данные можно использовать как основу для ремонта и дальнейших решений.
Но сканирование не показывает пирог кровли, скрытые протечки, состояние гидроизоляции, влажность утеплителя, причины дефектов и несущую способность конструкций. Для этого нужны отдельное обследование, вскрытие, тепловизионная проверка или инженерное заключение, если они требуются.
Правильная последовательность понятна: сначала фиксируют доступную геометрию и ограничения, затем профильные специалисты используют эти данные вместе с осмотром, проектом, вскрытиями или расчетами.
Что получает заказчик

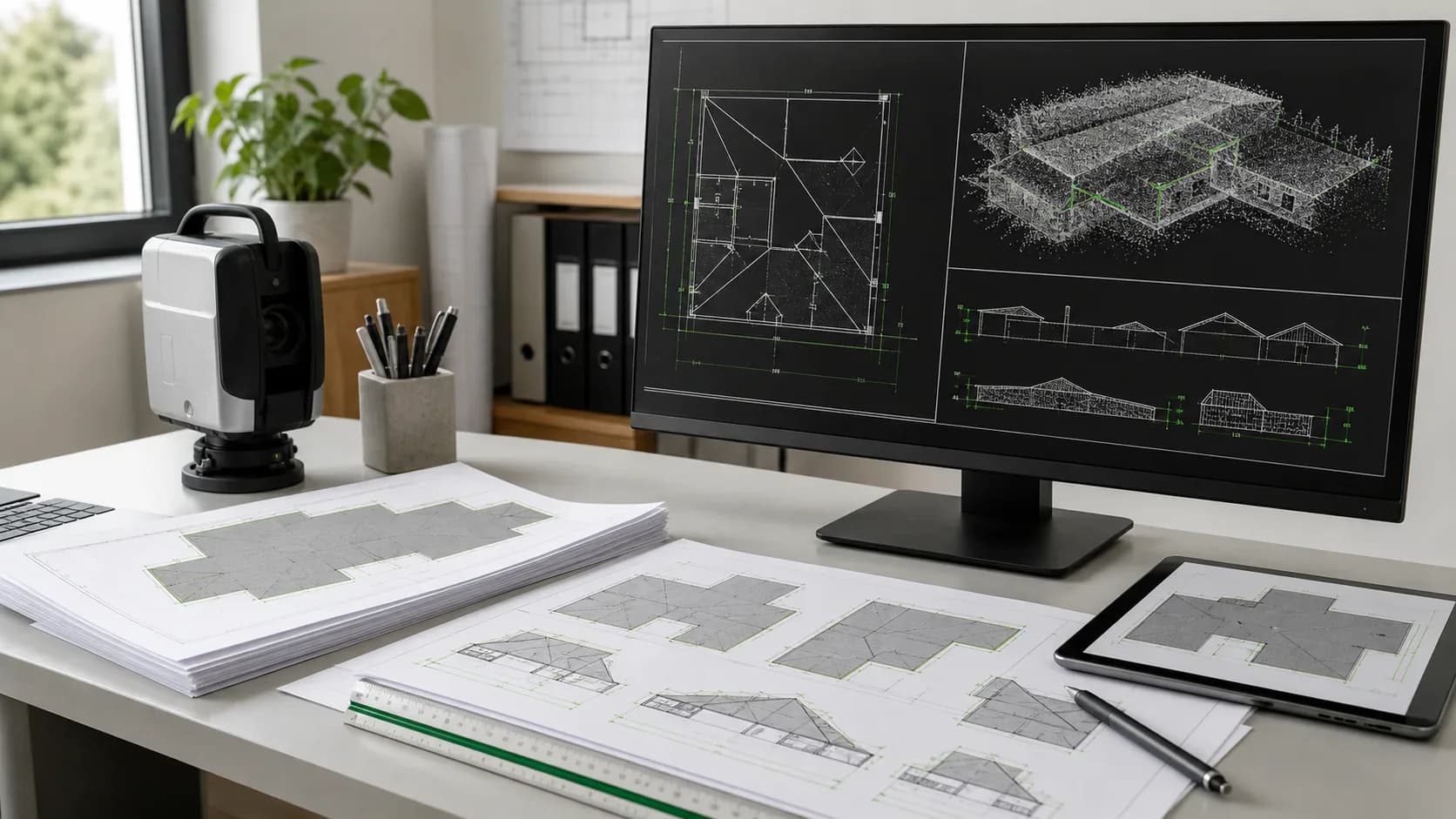

Базовый результат после выезда - зарегистрированное облако точек и, если согласовано, панорамы. По ним можно вернуться к объекту после выезда и проверить видимые размеры, отметки, уклоны, шахты, парапеты и инженерные элементы.
Для ремонта чаще нужны рабочие материалы: обмерный план кровли, план технического этажа, DWG/DXF для черчения, PDF для просмотра, разрезы, отметки, схема уклонов, сечения по парапетам и зонам примыканий.
Если нужна объемная основа, по облаку точек можно подготовить 3D/CAD-модель кровли или технической зоны. Информационная модель здания, специальные атрибуты и рабочая документация не появляются автоматически.
Материалы под участников проекта
| Кому передают | Что обычно удобно | Что уточнить заранее |
|---|---|---|
| Собственнику | PDF, панорамы, план кровли и список ограничений. | Какие решения нужно принять до ремонта. |
| Проектировщику | Облако точек, DWG/DXF, отметки, разрезы, схема уклонов. | Нужны ли примыкания, парапеты и технический этаж. |
| Подрядчику | PDF, планы, фото, панорамы и зоны доступа. | Какие участки влияют на смету и производство работ. |
| Эксплуатации | Панорамы, закрытые зоны, проходы, выходы и технические помещения. | Кто открывает двери, люки и выходы на кровлю. |
| CAD/3D-команде | Облако точек, DWG/DXF, 3D/CAD по задаче. | Формат, границы, детализация и система координат. |
Собственнику
- Что обычно удобно
- PDF, панорамы, план кровли и список ограничений.
- Что уточнить заранее
- Какие решения нужно принять до ремонта.
Проектировщику
- Что обычно удобно
- Облако точек, DWG/DXF, отметки, разрезы, схема уклонов.
- Что уточнить заранее
- Нужны ли примыкания, парапеты и технический этаж.
Подрядчику
- Что обычно удобно
- PDF, планы, фото, панорамы и зоны доступа.
- Что уточнить заранее
- Какие участки влияют на смету и производство работ.
Эксплуатации
- Что обычно удобно
- Панорамы, закрытые зоны, проходы, выходы и технические помещения.
- Что уточнить заранее
- Кто открывает двери, люки и выходы на кровлю.
CAD/3D-команде
- Что обычно удобно
- Облако точек, DWG/DXF, 3D/CAD по задаче.
- Что уточнить заранее
- Формат, границы, детализация и система координат.
Форматы данных
Форматы лучше согласовать до выезда. Для облака точек часто обсуждают E57, RCP/RCS или другой формат под программу проектировщика. Для чертежей используют DWG/DXF и PDF. Для просмотра удобны панорамы и структурированный архив.
Если материалы нужны нескольким участникам, полезно заранее разделить наборы: один для просмотра, один для черчения, один для проверки отметок и уклонов, один для моделирования и один для подрядчика.
Если сканирование уже выполнено, но облако нужно подготовить для другой команды, может понадобиться обработка и регистрация облаков точек, нарезка по зонам и перевод форматов.
Режим работы, доступ и безопасность
Кровля и технические этажи почти всегда требуют согласования доступа. Заранее обсуждают ключи, сопровождающего, выход на крышу, закрытые двери, люки, охрану, правила эксплуатации, погоду, безопасные проходы и зоны, куда нельзя ставить штатив.
Если нужно снять вентиляционные камеры, шахты, технические помещения, лестницы или соседние фасадные примыкания, может понадобиться отдельное окно доступа и человек, который знает объект.
Что согласовать до выезда
| Вопрос | Почему важно | Что передать исполнителю |
|---|---|---|
| Доступ на кровлю | Выход может быть закрыт или требовать сопровождения. | Контакт ответственного и время доступа. |
| Погода | Дождь, снег, лед и сильный ветер влияют на безопасность и полноту данных. | Допустимые условия для выезда. |
| Технические зоны | Двери, люки и камеры часто закрыты. | Список зон и кто их открывает. |
| Оборудование | Часть поверхности может быть закрыта установками, коробами или настилами. | Фото и список критичных мест. |
| Правила эксплуатации | На крыше могут быть ограничения по проходам и работам рядом с инженерией. | Требования управляющей компании или службы эксплуатации. |
Доступ на кровлю
- Почему важно
- Выход может быть закрыт или требовать сопровождения.
- Что передать исполнителю
- Контакт ответственного и время доступа.
Погода
- Почему важно
- Дождь, снег, лед и сильный ветер влияют на безопасность и полноту данных.
- Что передать исполнителю
- Допустимые условия для выезда.
Технические зоны
- Почему важно
- Двери, люки и камеры часто закрыты.
- Что передать исполнителю
- Список зон и кто их открывает.
Оборудование
- Почему важно
- Часть поверхности может быть закрыта установками, коробами или настилами.
- Что передать исполнителю
- Фото и список критичных мест.
Правила эксплуатации
- Почему важно
- На крыше могут быть ограничения по проходам и работам рядом с инженерией.
- Что передать исполнителю
- Требования управляющей компании или службы эксплуатации.
Точность, сроки и ограничения
Точность и сроки зависят от площади кровли, количества перепадов, высоты парапетов, плотности инженерии, доступа к техническому этажу, погоды, требований к DWG/PDF, панорамам, облаку точек, отметкам и модели.

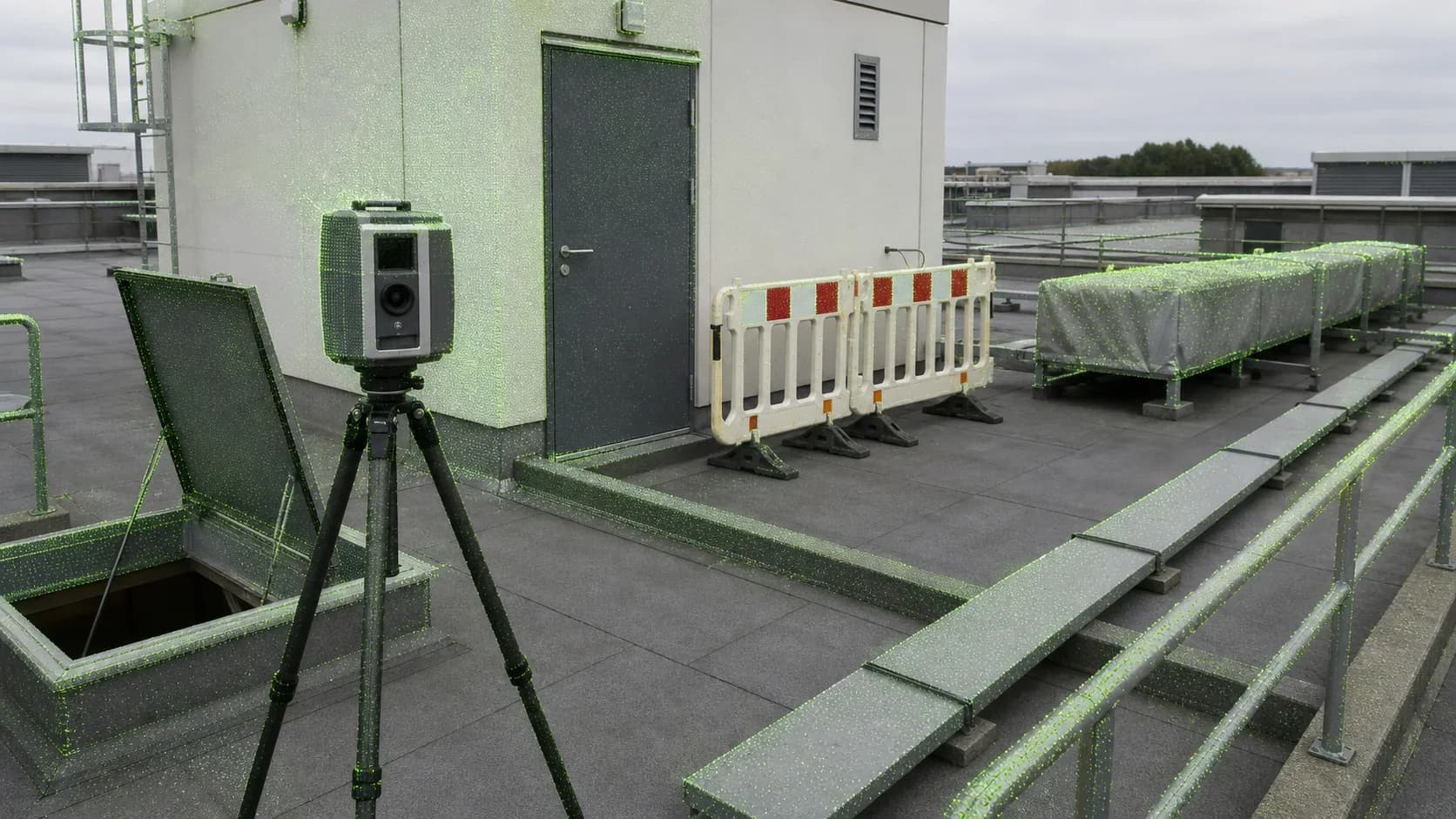

Сканер фиксирует видимые поверхности. Он не видит под покрытие, под настилы, внутрь коробов, за закрытые двери, под снег, воду, грязь, временное хранение материалов и закрытое оборудование.
Что влияет на полноту данных
| Фактор | Как влияет | Что сделать заранее |
|---|---|---|
| Снег, вода или грязь | Закрывают поверхность и искажают понимание отметок. | Выбрать подходящее окно работ. |
| Закрытые двери | Техэтаж или шахта останутся неполными. | Назначить сопровождающего с доступом. |
| Оборудование | Закрывает поверхность, проходы и примыкания. | Указать критичные зоны и возможный доступ. |
| Высокие парапеты | Могут закрывать часть фасадных примыканий. | Согласовать нужные разрезы и точки съемки. |
| Плотная инженерия | Нужно больше точек сканирования. | Передать фото и список важных систем. |
Снег, вода или грязь
- Как влияет
- Закрывают поверхность и искажают понимание отметок.
- Что сделать заранее
- Выбрать подходящее окно работ.
Закрытые двери
- Как влияет
- Техэтаж или шахта останутся неполными.
- Что сделать заранее
- Назначить сопровождающего с доступом.
Оборудование
- Как влияет
- Закрывает поверхность, проходы и примыкания.
- Что сделать заранее
- Указать критичные зоны и возможный доступ.
Высокие парапеты
- Как влияет
- Могут закрывать часть фасадных примыканий.
- Что сделать заранее
- Согласовать нужные разрезы и точки съемки.
Плотная инженерия
- Как влияет
- Нужно больше точек сканирования.
- Что сделать заранее
- Передать фото и список важных систем.
Ручные обмеры, фото или 3D-сканирование
Ручные обмеры могут подойти для небольшой простой кровли, если нужны отдельные размеры и нет задачи проверять уклоны, отметки, технические зоны и сложные примыкания.
Фото полезны для предварительной оценки, но не заменяют измеримые данные. Они не дают точных высот, уклонов, разрезов и расстояний между шахтами, парапетами, воронками и оборудованием.
3D-сканирование лучше выбирать, когда важны фактические отметки, сложная геометрия, технический этаж, много инженерии, рабочие DWG/PDF-материалы или возможность вернуться к данным после выезда.
Как выбрать метод
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Фото | Первичная оценка и обсуждение доступа. | Не дает точных размеров, отметок и уклонов. |
| Ручные обмеры | Небольшая простая зона и несколько размеров. | Выше риск пропустить перепады и скрытые ограничения. |
| 3D-сканирование | Ремонт, уклоны, техэтаж, парапеты, шахты, DWG/PDF. | Требует обработки; чертежи и модель готовятся отдельно. |
| Комбинированный подход | Когда часть кровли проста, а сложные зоны лучше снять сканером. | Нужно заранее разделить зоны и результат. |
Фото
- Когда подходит
- Первичная оценка и обсуждение доступа.
- Ограничения
- Не дает точных размеров, отметок и уклонов.
Ручные обмеры
- Когда подходит
- Небольшая простая зона и несколько размеров.
- Ограничения
- Выше риск пропустить перепады и скрытые ограничения.
3D-сканирование
- Когда подходит
- Ремонт, уклоны, техэтаж, парапеты, шахты, DWG/PDF.
- Ограничения
- Требует обработки; чертежи и модель готовятся отдельно.
Комбинированный подход
- Когда подходит
- Когда часть кровли проста, а сложные зоны лучше снять сканером.
- Ограничения
- Нужно заранее разделить зоны и результат.
Пример из практики
Типовая ситуация: здание готовят к ремонту плоской кровли. У заказчика есть старый план, но после нескольких ремонтов появились новые вентиляционные блоки, закрытые короба, дополнительные проходки и участки, где после дождя остается вода.
Достаточный состав: лазерное сканирование кровли и выхода на крышу, облако точек, панорамы, обмерный план в DWG/PDF, отметки поверхности, сечения по парапетам, схема уклонов и список зон, которые были закрыты или недоступны.
Так проектировщик и подрядчик работают с одной фактической основой: видят уклоны, воронки, шахты, высоты парапетов, зоны примыканий и ограничения, которые нужно учесть до ремонта.
Частые ошибки заказчика
Ошибки перед сканированием кровли
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Снять только общий план | Не хватит данных по уклонам, отметкам, парапетам и примыканиям. | Согласовать разрезы, отметки и критичные зоны. |
| Не открыть технические зоны | Шахты, люки и инженерные помещения останутся неполными. | Назначить сопровождающего и список дверей. |
| Ждать поиск протечек от сканирования | Сканирование фиксирует геометрию, но не видит скрытую влагу. | Разделить съемку, обследование и вскрытия. |
| Не учесть погоду | Снег, вода или сильный ветер могут сорвать выезд или закрыть поверхность. | Выбирать безопасное окно работ. |
| Не уточнить форматы | Команда может получить PDF, когда нужен DWG/DXF или облако точек. | Спросить требования проектировщика до выезда. |
Снять только общий план
- Чем опасна
- Не хватит данных по уклонам, отметкам, парапетам и примыканиям.
- Как избежать
- Согласовать разрезы, отметки и критичные зоны.
Не открыть технические зоны
- Чем опасна
- Шахты, люки и инженерные помещения останутся неполными.
- Как избежать
- Назначить сопровождающего и список дверей.
Ждать поиск протечек от сканирования
- Чем опасна
- Сканирование фиксирует геометрию, но не видит скрытую влагу.
- Как избежать
- Разделить съемку, обследование и вскрытия.
Не учесть погоду
- Чем опасна
- Снег, вода или сильный ветер могут сорвать выезд или закрыть поверхность.
- Как избежать
- Выбирать безопасное окно работ.
Не уточнить форматы
- Чем опасна
- Команда может получить PDF, когда нужен DWG/DXF или облако точек.
- Как избежать
- Спросить требования проектировщика до выезда.
Что прислать для расчета
Для предварительной оценки пришлите адрес или район, тип здания, старые планы, фото или видео кровли, примерную площадь, список зон, задачу ремонта, сроки, режим доступа и желаемые форматы.
Отдельно напишите, кто будет пользоваться материалами: собственник, проектировщик, подрядчик, эксплуатация, инженер по кровле или команда, которая работает с оборудованием.
Если требования пока не ясны, полезно заранее сформулировать техническое задание: зоны, форматы, точность, будущие пользователи, доступ, погода, технические помещения и материалы после выезда.
Вопросы и ответы
Зачем сканировать кровлю перед ремонтом?
Чтобы проектная команда работала с фактическими уклонами, отметками, водоприемниками, парапетами, шахтами, выходами, оборудованием и ограничениями доступа, а не только со старым планом и фотографиями.
Можно ли по сканированию получить уклоны кровли?
Да, по данным сканирования можно подготовить отметки, сечения и схему фактических уклонов по согласованной методике. Проект водоотведения и инженерные расчеты выполняются отдельно.
Покажет ли сканирование скрытые протечки?
Нет. Сканер фиксирует видимую геометрию. Он не определяет скрытую влагу, состояние гидроизоляции, пирог кровли и причины протечек без отдельного обследования или вскрытия.
Что входит в обмерный план кровли?
Обычно это контур кровли, парапеты, выходы, люки, шахты, воронки, оборудование, перепады, основные размеры, отметки, разрезы и элементы, которые влияют на ремонт. Состав DWG/PDF согласуют заранее.
Можно ли сканировать технический этаж?
Да, если обеспечен доступ. В материалы могут попасть видимые воздуховоды, трубы, кабельные лотки, шахты, двери, проходы, опоры и зоны обслуживания. Закрытые помещения и короба нужно открывать или отмечать как ограничение.
Заменяет ли сканирование обследование кровли?
Нет. Сканирование дает фактическую геометрию и исходные данные. Обследование состояния, вскрытия, поиск причин дефектов, расчет несущей способности и техническое заключение выполняются отдельно.
Какие форматы нужны проектировщику?
Чаще всего нужны DWG/DXF, PDF, облако точек, разрезы, отметки, схема уклонов и панорамы. Если нужна 3D/CAD-модель или BIM-модель, это согласуют отдельной задачей.
Что влияет на сроки съемки?
Площадь кровли, количество перепадов, погода, доступ к техэтажу, закрытые двери, плотность инженерии, требования к чертежам, панорамам, облаку точек, отметкам и модели.
Что прислать для расчета?
Пришлите старые планы, фото или видео, адрес или район, примерную площадь, задачу, список зон, режим доступа, ограничения по погоде и желаемые форматы: DWG, PDF, облако точек, панорамы или модель.
Итог
Лазерное сканирование кровли и технических этажей нужно, когда ремонт или реконструкция должны опираться на фактические данные: уклоны, отметки, парапеты, выходы, шахты, водоприемники, видимую инженерию и ограничения доступа.
Хороший результат - это не максимальный набор файлов, а достаточная основа для вашей команды: облако точек, панорамы, DWG/PDF, разрезы, отметки, схема уклонов или модель по согласованной задаче.
