Фасадная съемка перед монтажом вентилируемого фасада и облицовки нужна, чтобы проектировщик и подрядчик работали с фактической геометрией здания: плоскостями, проемами, откосами, углами, отметками, цоколем, карнизами, выступами и зонами крепления.
Старый фасад редко бывает идеальной плоскостью. На нем могут быть перепады, завалы, неровные откосы, измененные проемы, выступающие элементы, разные отметки цоколя и участки, которые станут проблемой уже на монтаже.
Съемка не заменяет проект вентилируемого фасада, расчет кронштейнов, подбор крепежа, проверку основания, пожарные требования, рабочую документацию и приемку монтажа. Она дает измеримую фактическую основу для этих дальнейших решений.
Коротко: зачем снимать фасад перед облицовкой
Фасадную съемку стоит делать до выпуска окончательных решений по облицовке, если важны размеры проемов, плоскостность, перепады, привязка направляющих, примыкания, цоколь, углы, парапеты, карнизы и места, где фасадная система должна попасть в существующую геометрию.
Результатом может быть облако точек, фасадные DWG/DXF-развертки, PDF для просмотра, сечения, отметки, схема проемов, карта отклонений по задаче, панорамы или 3D/CAD-фрагмент для проектной команды.
Что проверить до монтажных решений
| Сценарий | Что важно зафиксировать | Что передать команде |
|---|---|---|
| Вентилируемый фасад | Плоскости, отклонения, углы, проемы, цоколь, парапеты и зоны крепления. | Облако точек, DWG/PDF, сечения. |
| Плитная облицовка | Раскладку по фактическим проемам, откосы, высоты, карнизы и выступы. | Фасадные развертки и отметки. |
| Замена старого фасада | Демонтажные зоны, скрытые после облицовки элементы и фактические перепады. | Панорамы, фото, облако точек. |
| Проверка основания | Геометрию поверхности, завалы, выступы и зоны риска. | Карта отклонений и контрольные сечения. |
Вентилируемый фасад
- Что важно зафиксировать
- Плоскости, отклонения, углы, проемы, цоколь, парапеты и зоны крепления.
- Что передать команде
- Облако точек, DWG/PDF, сечения.
Плитная облицовка
- Что важно зафиксировать
- Раскладку по фактическим проемам, откосы, высоты, карнизы и выступы.
- Что передать команде
- Фасадные развертки и отметки.
Замена старого фасада
- Что важно зафиксировать
- Демонтажные зоны, скрытые после облицовки элементы и фактические перепады.
- Что передать команде
- Панорамы, фото, облако точек.
Проверка основания
- Что важно зафиксировать
- Геометрию поверхности, завалы, выступы и зоны риска.
- Что передать команде
- Карта отклонений и контрольные сечения.
Когда фасадная съемка нужна, а когда можно проще
Нужна
Съемка нужна, если будущая облицовка зависит от фактической плоскости фасада, положения окон, дверей, откосов, углов, цоколя, карнизов, парапетов, балконов, козырьков, швов и инженерных элементов.
Метод особенно полезен для высотных фасадов, зданий после нескольких ремонтов, фасадов с разными материалами основания, сложных углов, витражей, эркеров и участков, где ручные обмеры дадут слишком мало данных.
Можно обойтись проще
Если облицовка локальная, фасад простой, есть актуальные чертежи и подрядчику нужны только несколько контрольных размеров, может хватить фото, ручных обмеров и проверки отдельных точек.
Но если ошибка проявится на каркасе, раскладке или примыканиях, экономия на исходных данных часто заканчивается переделками. В таких задачах лучше заранее согласовать фактическую основу.
Для каких фасадных работ подходит
Съемка подходит для вентилируемого фасада, плитной облицовки, металлических кассет, керамогранита, фасадных панелей, витражных зон, входных групп, цоколя, парапетов, карнизов и участков, где важно точно связать новое решение со старым зданием.
Отдельный сценарий - фасад уже частично закрыт лесами, сеткой, старой облицовкой или временными конструкциями. Тогда нужно заранее решить, какие зоны можно снять сейчас, а какие придется доснимать после доступа.
Если задача шире одной стороны здания, съемку делят по фасадам: главный фасад, двор, торцы, цоколь, верхние отметки, входные группы, сложные углы и примыкания к кровле.
Границы объекта: фасад, цоколь, углы и примыкания
Перед выездом нужно определить, какие фасады и элементы входят в работу. Иногда достаточно одной плоскости, а иногда без торцов, цоколя, парапета, кровельного примыкания, входной группы и соседней стены данные будут неполными.

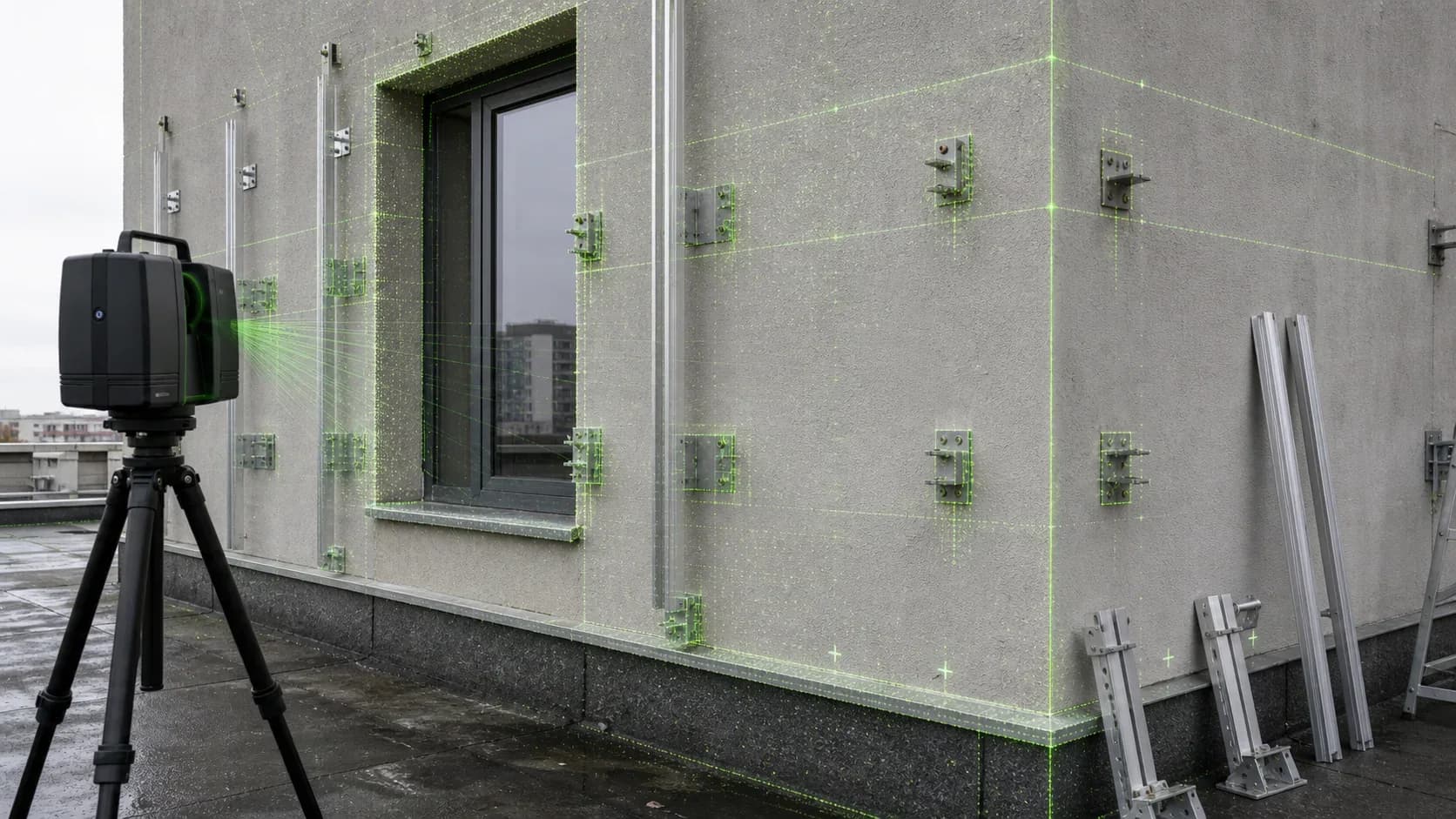

Для монтажа важны не только общие размеры. Нужны углы, откосы, фактическая глубина выступов, высоты по этажам, привязки проемов, водостоки, козырьки, карнизы, деформационные швы и места, где будущий каркас столкнется с существующими элементами.
Если границы не проговорить заранее, можно получить точную развертку фасада, но не получить данные по цоколю, углу, парапету или соседнему примыканию, от которого зависит монтаж.
Почему старые фасадные чертежи нужно сверять
Старые чертежи полезны как исходные данные, но фасад мог измениться: заменили окна, утеплили часть стены, переделали вход, добавили козырек, изменили цоколь, закрыли швы или усилили отдельные участки.
Фото тоже не заменяют обмеры. По ним сложно понять плоскостность, завал, точные отметки, положение проемов, перепады цоколя и реальную глубину выступающих элементов.
Монтажная основа: что дает сканирование

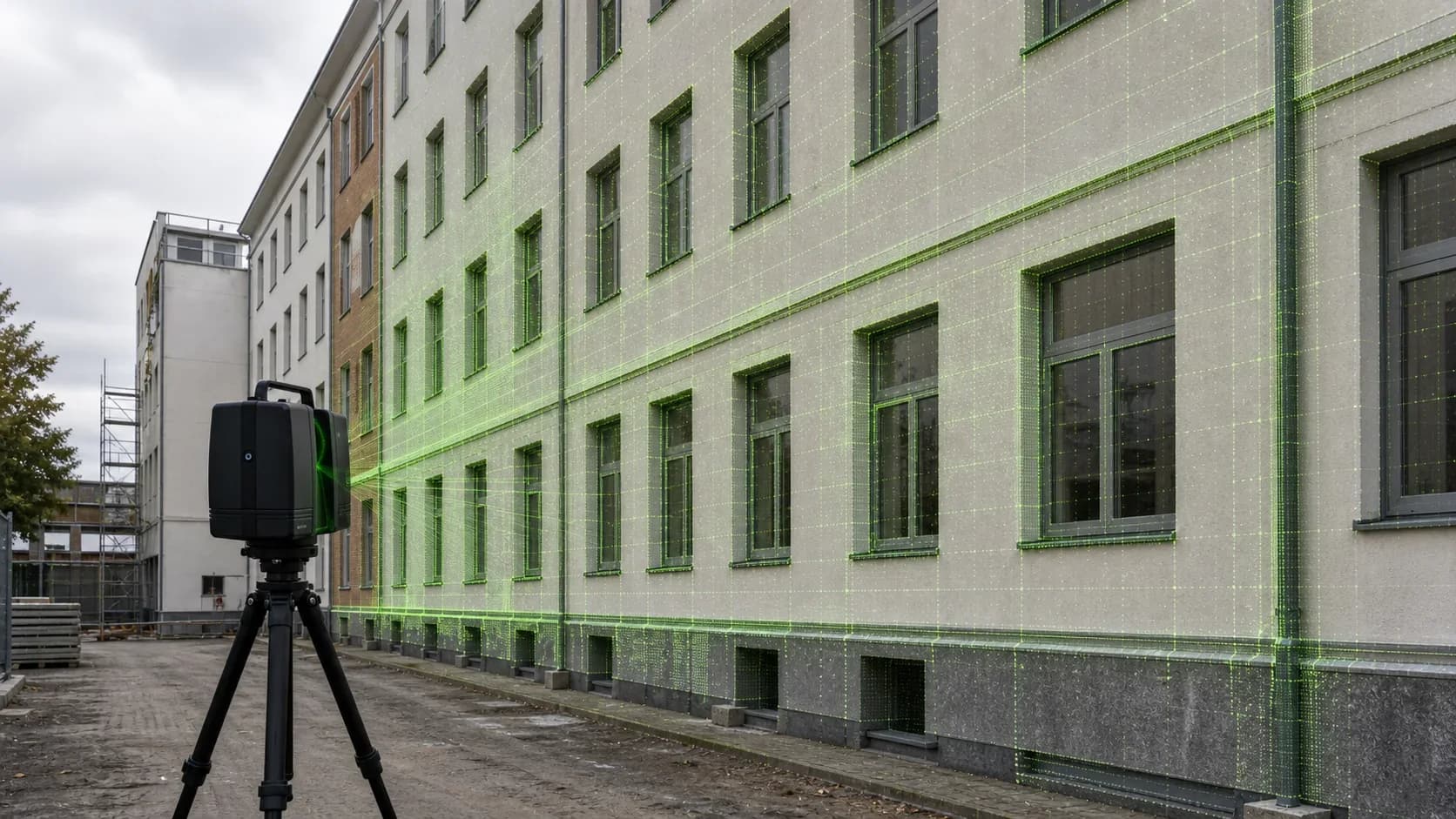

Лазерное 3D-сканирование фиксирует видимую геометрию фасада плотным облаком точек. По нему можно измерять плоскости, проемы, отметки, откосы, углы, выступы, цоколь, карнизы, парапеты, водостоки и соседние препятствия.
Для монтажной подготовки это основа, а не проект. По данным можно подготовить развертки, сечения, карту отклонений и зоны риска, но расчет фасадной системы, кронштейнов, крепежа, узлов и материалов выполняет профильная проектная команда.

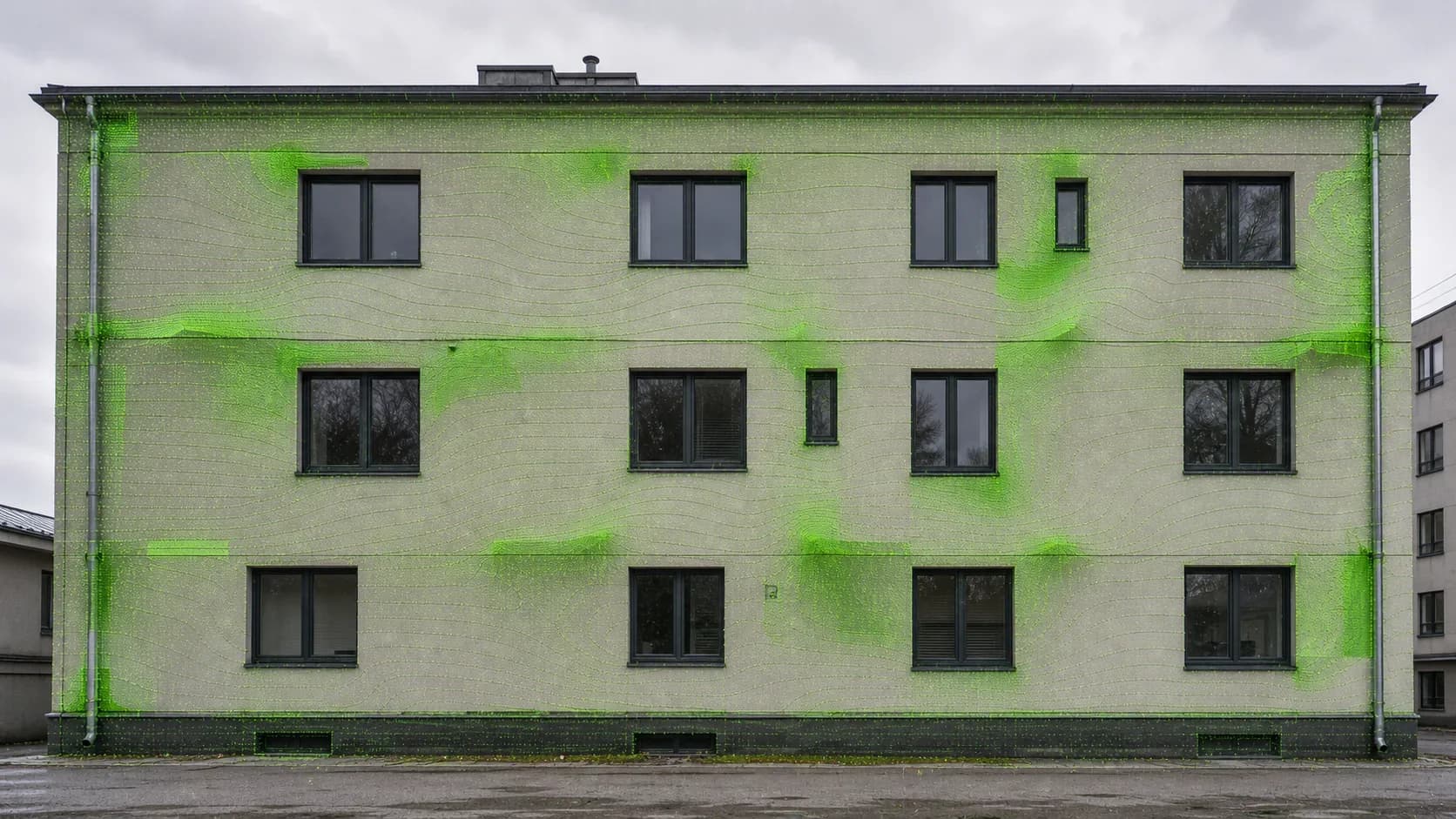

Плоскостность и карта отклонений
Одна из частых задач перед облицовкой - понять, насколько фактический фасад отличается от расчетной плоскости. Это помогает заранее увидеть зоны, где каркас или облицовка могут потребовать корректировки.
По данным сканирования можно подготовить карту отклонений: где поверхность уходит наружу или внутрь, где есть перепады, какие участки лучше проверить отдельно. Основа сравнения согласуется заранее: проектная плоскость, оси, отметки или расчетная поверхность.
Важно не путать карту отклонений с экспертизой. Она показывает измеримое расхождение геометрии, но не объясняет причины дефектов, не оценивает прочность основания и не заменяет инженерное заключение.

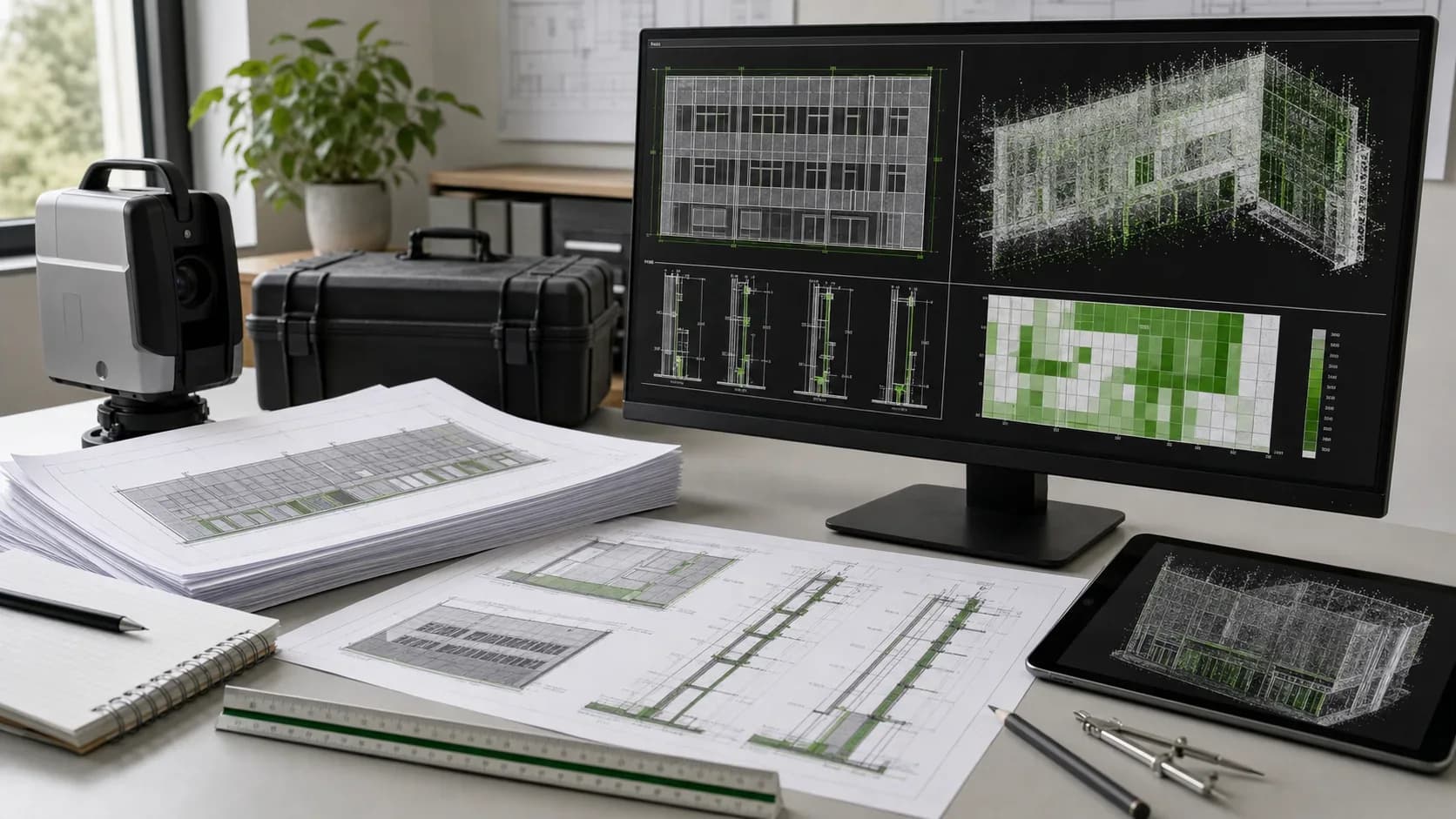

Что получает заказчик
Базовый результат после съемки - зарегистрированное облако точек и, если согласовано, панорамы. Облако позволяет возвращаться к фасаду после выезда и проверять видимые размеры, проемы, углы, отметки и выступы.
Для проектировщика и подрядчика чаще нужны рабочие материалы: фасадные развертки, DWG/DXF для черчения, PDF для просмотра, сечения, отметки, схема проемов, карта отклонений и пояснение по закрытым зонам.
Если нужна объемная основа, по облаку можно подготовить 3D/CAD-фрагмент фасада. Информационная модель здания, специальные атрибуты и рабочая документация не появляются автоматически.
Материалы под участников проекта
| Кому передают | Что обычно удобно | Что уточнить заранее |
|---|---|---|
| Проектировщику фасада | Облако точек, DWG/DXF, развертки, сечения, отметки. | Плоскость сравнения, зоны крепления и нужные фасады. |
| Подрядчику | PDF, панорамы, сечения, карта отклонений, список ограничений. | Какие зоны влияют на смету и производство работ. |
| Собственнику | PDF, панорамы, понятная схема фасадов и проблемных зон. | Какие решения нужно принять до монтажа. |
| CAD/3D-команде | Облако точек, DWG/DXF, 3D/CAD по задаче. | Формат, границы, детализация и система координат. |
Проектировщику фасада
- Что обычно удобно
- Облако точек, DWG/DXF, развертки, сечения, отметки.
- Что уточнить заранее
- Плоскость сравнения, зоны крепления и нужные фасады.
Подрядчику
- Что обычно удобно
- PDF, панорамы, сечения, карта отклонений, список ограничений.
- Что уточнить заранее
- Какие зоны влияют на смету и производство работ.
Собственнику
- Что обычно удобно
- PDF, панорамы, понятная схема фасадов и проблемных зон.
- Что уточнить заранее
- Какие решения нужно принять до монтажа.
CAD/3D-команде
- Что обычно удобно
- Облако точек, DWG/DXF, 3D/CAD по задаче.
- Что уточнить заранее
- Формат, границы, детализация и система координат.
Форматы данных
Форматы лучше согласовать до выезда. Для облака точек часто обсуждают E57, RCP/RCS или другой формат под программу проектировщика. Для чертежей используют DWG/DXF и PDF. Для просмотра удобны панорамы и структурированный архив.
Если материалы нужны нескольким участникам, полезно заранее разделить наборы: один для просмотра, один для черчения, один для проверки отклонений, один для моделирования и один для подрядчика.
Если сканирование уже выполнено, но облако нужно подготовить для другой команды, может понадобиться обработка и регистрация облаков точек, нарезка по зонам и перевод форматов.
Режим работ, доступ и видимость

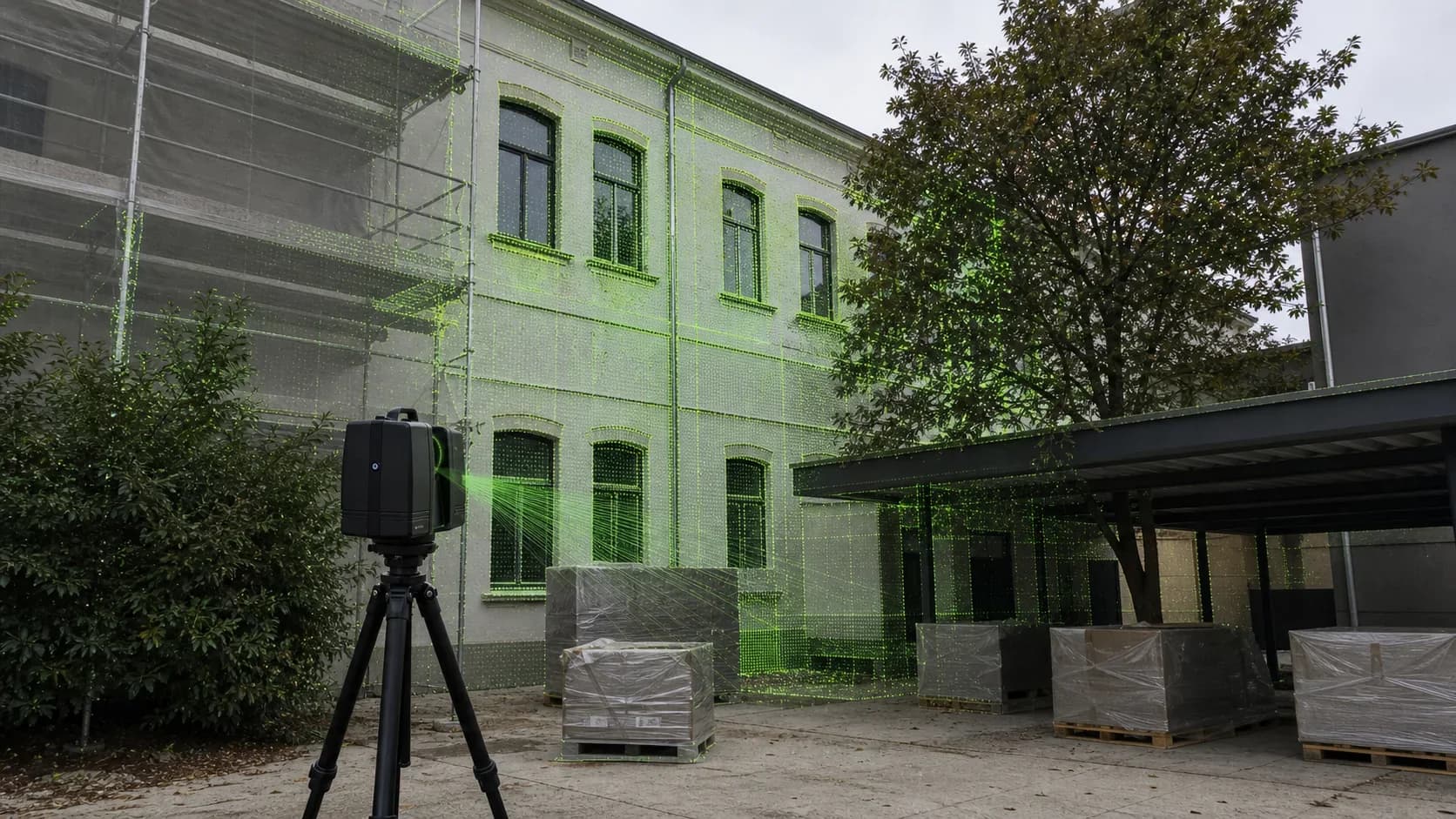

Фасадная съемка зависит от видимости. Леса, сетка, деревья, козырьки, припаркованная техника, временное хранение материалов и соседняя застройка могут закрыть часть поверхности.
Перед выездом нужно согласовать, откуда можно снимать фасад: двор, тротуар, кровля соседней части здания, внутренний двор, техническая зона или несколько точек вокруг объекта. Иногда требуется доступ через охрану, управляющую компанию или эксплуатацию.
Что согласовать до выезда
| Вопрос | Почему важно | Что передать исполнителю |
|---|---|---|
| Стороны фасада | Разные стороны могут иметь разный доступ и видимость. | Список фасадов и приоритетных зон. |
| Леса и сетка | Могут закрывать плоскость и проемы. | Фото, сроки демонтажа или доступные зоны. |
| Деревья и козырьки | Закрывают нижние и боковые участки. | Фото препятствий и нужные точки съемки. |
| Двор или тротуар | Может требоваться пропуск или разрешение. | Контакт ответственного и режим доступа. |
| Старые чертежи | Помогают быстрее понять оси, этажи, проемы и спорные зоны. | DWG/PDF или сканы старых материалов. |
Стороны фасада
- Почему важно
- Разные стороны могут иметь разный доступ и видимость.
- Что передать исполнителю
- Список фасадов и приоритетных зон.
Леса и сетка
- Почему важно
- Могут закрывать плоскость и проемы.
- Что передать исполнителю
- Фото, сроки демонтажа или доступные зоны.
Деревья и козырьки
- Почему важно
- Закрывают нижние и боковые участки.
- Что передать исполнителю
- Фото препятствий и нужные точки съемки.
Двор или тротуар
- Почему важно
- Может требоваться пропуск или разрешение.
- Что передать исполнителю
- Контакт ответственного и режим доступа.
Старые чертежи
- Почему важно
- Помогают быстрее понять оси, этажи, проемы и спорные зоны.
- Что передать исполнителю
- DWG/PDF или сканы старых материалов.
Точность, сроки и ограничения
Точность и сроки зависят от высоты здания, длины фасада, количества сторон, видимости, расстояния до фасада, погоды, требований к DWG/PDF, облаку точек, карте отклонений, сечениям и модели.
Сканер фиксирует видимые поверхности. Он не видит за старую облицовку, штукатурку, утеплитель, строительную сетку, закрытые панели, деревья и временные конструкции. Скрытые участки нужно открыть или отметить как ограничение.
Что влияет на полноту данных
| Фактор | Как влияет | Что сделать заранее |
|---|---|---|
| Высота фасада | Нужны дополнительные точки съемки и видимость верхних зон. | Передать высоту или этажность. |
| Леса и сетка | Закрывают поверхность и проемы. | Согласовать окно без помех или отметить ограничения. |
| Сложные углы | Требуют отдельных станций и сечений. | Указать критичные примыкания. |
| Старое покрытие | Скрывает основание под облицовкой. | Не ждать оценки скрытых слоев от съемки. |
| Погода | Дождь, снег и плохая видимость влияют на выезд. | Выбрать безопасное окно работ. |
Высота фасада
- Как влияет
- Нужны дополнительные точки съемки и видимость верхних зон.
- Что сделать заранее
- Передать высоту или этажность.
Леса и сетка
- Как влияет
- Закрывают поверхность и проемы.
- Что сделать заранее
- Согласовать окно без помех или отметить ограничения.
Сложные углы
- Как влияет
- Требуют отдельных станций и сечений.
- Что сделать заранее
- Указать критичные примыкания.
Старое покрытие
- Как влияет
- Скрывает основание под облицовкой.
- Что сделать заранее
- Не ждать оценки скрытых слоев от съемки.
Погода
- Как влияет
- Дождь, снег и плохая видимость влияют на выезд.
- Что сделать заранее
- Выбрать безопасное окно работ.
Что не входит автоматически
Фасадная съемка не является проектом вентилируемого фасада или облицовки. Она не рассчитывает кронштейны, направляющие, крепеж, ветровые нагрузки, пожарные требования, узлы примыканий и раскладку материалов автоматически.
Съемка также не является обследованием основания. Если нужно понять прочность стены, состояние старого покрытия, качество анкеровки или причины дефектов, требуется отдельное обследование и вывод профильного специалиста.
Правильная последовательность проще: сначала фиксируется фактическая геометрия, затем проектировщик использует эти данные вместе с обследованием, расчетами и требованиями к фасадной системе.
Ручные обмеры, фото или 3D-сканирование
Фото подходят для первичного понимания фасада и доступа. Ручные обмеры могут помочь на небольшом фрагменте, если нужны отдельные размеры и нет сложной геометрии.
3D-сканирование лучше выбирать, когда важны плоскостность, много проемов, высотные отметки, углы, цоколь, парапеты, карта отклонений, развертки или возможность вернуться к данным после выезда.
Как выбрать метод
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Фото | Первичная оценка и обсуждение доступа. | Не дает точных размеров, отметок и отклонений. |
| Ручные обмеры | Небольшой фрагмент и несколько размеров. | Выше риск пропустить перепады и сложные зоны. |
| 3D-сканирование | Облицовка, вентилируемый фасад, отклонения, DWG/PDF. | Требует обработки; проект фасада готовится отдельно. |
| Комбинированный подход | Когда нужны и измеримые данные, и пояснения по сложным узлам. | Нужно заранее разделить зоны и результат. |
Фото
- Когда подходит
- Первичная оценка и обсуждение доступа.
- Ограничения
- Не дает точных размеров, отметок и отклонений.
Ручные обмеры
- Когда подходит
- Небольшой фрагмент и несколько размеров.
- Ограничения
- Выше риск пропустить перепады и сложные зоны.
3D-сканирование
- Когда подходит
- Облицовка, вентилируемый фасад, отклонения, DWG/PDF.
- Ограничения
- Требует обработки; проект фасада готовится отдельно.
Комбинированный подход
- Когда подходит
- Когда нужны и измеримые данные, и пояснения по сложным узлам.
- Ограничения
- Нужно заранее разделить зоны и результат.
Пример из практики
Типовая ситуация: собственник готовит фасад здания к облицовке. Есть старые фасадные чертежи, но подрядчик сомневается в плоскостности стен, фактическом положении окон и перепадах цоколя.
Достаточный состав: 3D-сканирование фасадов, облако точек, фасадные DWG/PDF-развертки, сечения по сложным участкам, отметки, карта отклонений по согласованной плоскости и панорамы для обсуждения доступа.
Так проектировщик фасада видит реальные плоскости, проемы, углы и зоны риска до окончательных решений, а подрядчик заранее понимает, где возможны доработки.
Частые ошибки заказчика
Ошибки перед фасадной съемкой
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Снять только общий фасад | Не хватит данных по цоколю, углам, откосам и примыканиям. | Согласовать важные зоны до выезда. |
| Не передать задачу монтажа | Исполнитель может подготовить не те материалы. | Написать, что важно для облицовки и фасадной системы. |
| Ждать проект от съемки | Сканирование фиксирует факт, но не рассчитывает фасадную систему. | Разделить съемку, проект и расчеты. |
| Не учесть леса и деревья | Часть фасада будет закрыта. | Передать фото препятствий и выбрать окно съемки. |
| Не согласовать форматы | Проектировщик может не использовать материалы. | Уточнить DWG/DXF, PDF, E57 или RCP/RCS заранее. |
Снять только общий фасад
- Чем опасна
- Не хватит данных по цоколю, углам, откосам и примыканиям.
- Как избежать
- Согласовать важные зоны до выезда.
Не передать задачу монтажа
- Чем опасна
- Исполнитель может подготовить не те материалы.
- Как избежать
- Написать, что важно для облицовки и фасадной системы.
Ждать проект от съемки
- Чем опасна
- Сканирование фиксирует факт, но не рассчитывает фасадную систему.
- Как избежать
- Разделить съемку, проект и расчеты.
Не учесть леса и деревья
- Чем опасна
- Часть фасада будет закрыта.
- Как избежать
- Передать фото препятствий и выбрать окно съемки.
Не согласовать форматы
- Чем опасна
- Проектировщик может не использовать материалы.
- Как избежать
- Уточнить DWG/DXF, PDF, E57 или RCP/RCS заранее.
Что прислать для расчета
Для предварительной оценки пришлите адрес или район, фото фасада, примерную высоту или этажность, список сторон здания, старые чертежи, задачу облицовки, сроки, доступ и желаемые форматы.
Отдельно напишите, кто будет пользоваться материалами: проектировщик фасада, подрядчик, собственник, управляющая компания, технический заказчик или команда, которая будет готовить раскладку и монтажные решения.
Если требования пока не ясны, полезно заранее сформулировать техническое задание: стороны фасада, проемы, цоколь, парапеты, карта отклонений, форматы, доступ, ограничения видимости и будущие пользователи материалов.
Вопросы и ответы
Зачем делать фасадную съемку перед монтажом облицовки?
Чтобы проектировщик и подрядчик работали с фактическими плоскостями, проемами, отметками, углами, цоколем, выступами и зонами риска, а не только со старыми чертежами и фотографиями.
Можно ли получить карту отклонений фасада?
Да, если заранее согласовать основу сравнения: проектную плоскость, оси, отметки или расчетную поверхность. Карта показывает геометрические расхождения, но не заменяет экспертизу и проектное решение.
Заменяет ли съемка проект вентилируемого фасада?
Нет. Съемка дает фактическую основу. Проект фасадной системы, расчет кронштейнов, крепежа, узлов, материалов и требований безопасности выполняется отдельно.
Что входит в фасадные DWG/PDF-развертки?
Обычно это проемы, отметки, углы, цоколь, парапеты, карнизы, выступы, основные размеры, сечения и элементы, которые влияют на облицовку. Состав листов согласуют заранее.
Можно ли снимать фасад, если уже стоят леса?
Можно, но леса и сетка могут закрыть часть поверхности. Такие зоны нужно открыть, снять с других точек или отметить как ограничение, чтобы проектная команда понимала полноту данных.
Когда достаточно ручных обмеров?
Ручных обмеров может хватить для небольшого простого участка без сложных перепадов, высоты, карты отклонений и требований к облаку точек. Для всего фасада перед облицовкой чаще надежнее 3D-сканирование.
Какие форматы нужны проектировщику фасада?
Чаще всего нужны DWG/DXF, PDF, облако точек, сечения, отметки, карта отклонений и панорамы. Точный состав зависит от того, как проектировщик готовит фасадную систему.
Что влияет на сроки и стоимость?
Высота и длина фасада, количество сторон, доступ, видимость, леса, деревья, сложные углы, требования к чертежам, карте отклонений, облаку точек, сечениям и модели.
Что прислать для расчета?
Пришлите фото фасада, адрес или район, примерную высоту, список сторон, старые чертежи, задачу облицовки, сроки, ограничения доступа и желаемые форматы.
Итог
Фасадная съемка перед монтажом вентилируемого фасада и облицовки нужна, когда новое решение должно точно сесть на существующий фасад: плоскости, проемы, отметки, углы, цоколь, выступы и зоны крепления.
Хороший результат - это не просто облако точек, а понятная основа для проектной и монтажной команды: DWG/PDF-развертки, сечения, отметки, карта отклонений, панорамы и ограничения по видимости.
