Лазерное сканирование или фотограмметрия: что выбрать

Если коротко: лазерное 3D-сканирование чаще выбирают, когда нужна измеримая фактическая геометрия объекта. Фотограмметрия лучше подходит, когда важны ортофото, текстуры, визуальный контекст, модель по фотографиям или съемка открытой территории.

Главная ошибка - выбирать метод только по названию или цене. Важно не что звучит современнее, а что нужно получить на выходе: облако точек, ортофото, чертежи, 3D/CAD-модель, панорамы, текстурированную модель, материалы для проектировщика или визуальную фиксацию объекта.

Лазерное сканирование и фотограмметрия не конкурируют напрямую. Это разные инструменты. Иногда достаточно одного метода, иногда правильное решение - объединить оба подхода.

Коротко: что выбрать

Для точных обмеров здания, фасада, промышленной зоны, трубопроводов, оборудования, контроля отклонений и данных для проектировщика чаще выбирают лазерное 3D-сканирование. Для ортофото, общего вида территории, текстурированной модели, визуальной фиксации и открытых площадок часто подходит фотограмметрия. Если нужны и точная геометрия, и визуальный контекст, методы комбинируют.

Что такое лазерное 3D-сканирование

Лазерное 3D-сканирование фиксирует фактическую геометрию объекта. Сканер измеряет расстояния до множества точек на поверхностях и формирует облако точек. В нем можно видеть форму здания, помещения, фасада, промышленной зоны, трубопроводов, оборудования, рельефа или другого объекта.

Для заказчика важно не само облако точек, а дальнейшее использование данных. По ним можно измерять объект, готовить DWG/PDF-чертежи, строить 3D/CAD-модель, проверять отклонения, передавать фактическую основу проектировщику или использовать данные в CAD/3D/BIM-среде.

Что такое фотограмметрия

Фотограмметрия строит 3D-данные по множеству фотографий. Программа сопоставляет общие точки на снимках, определяет взаимное положение камер и восстанавливает форму объекта или территории.

Сильная сторона фотограмметрии - визуальность. Она хорошо передает цвет, текстуру, общий вид объекта, состояние территории, фасада или участка. Часто фотограмметрию используют вместе с аэрофотосъемкой: для ортофото, съемки территорий, строительных площадок, участков, фасадов и открытых объектов.

Но фотограмметрия зависит от качества фотографий: освещения, резкости, перекрытия снимков, текстуры поверхности, бликов, прозрачных зон и повторяющихся элементов. Если фотографии слабые, геометрия тоже будет слабой.

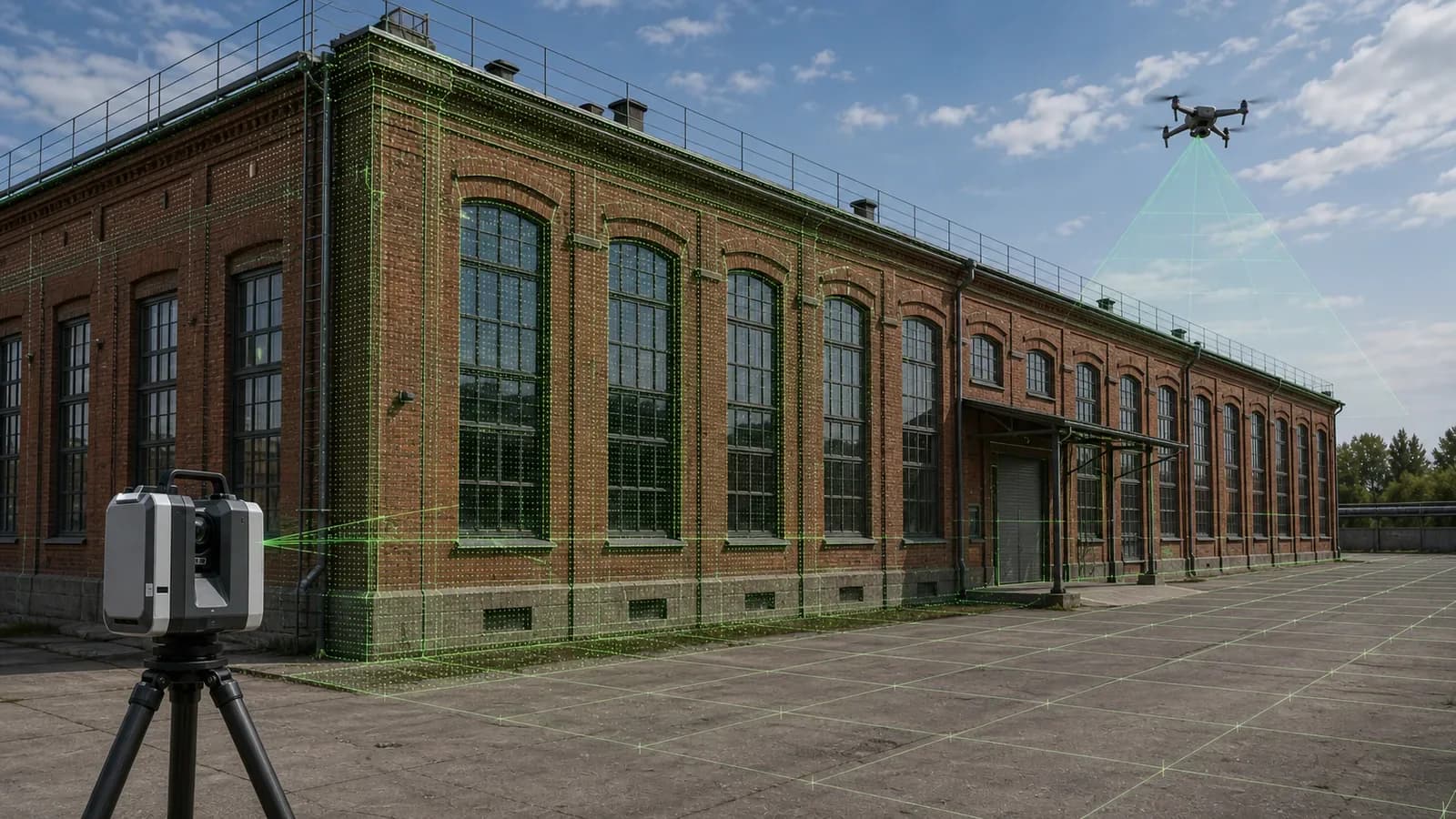

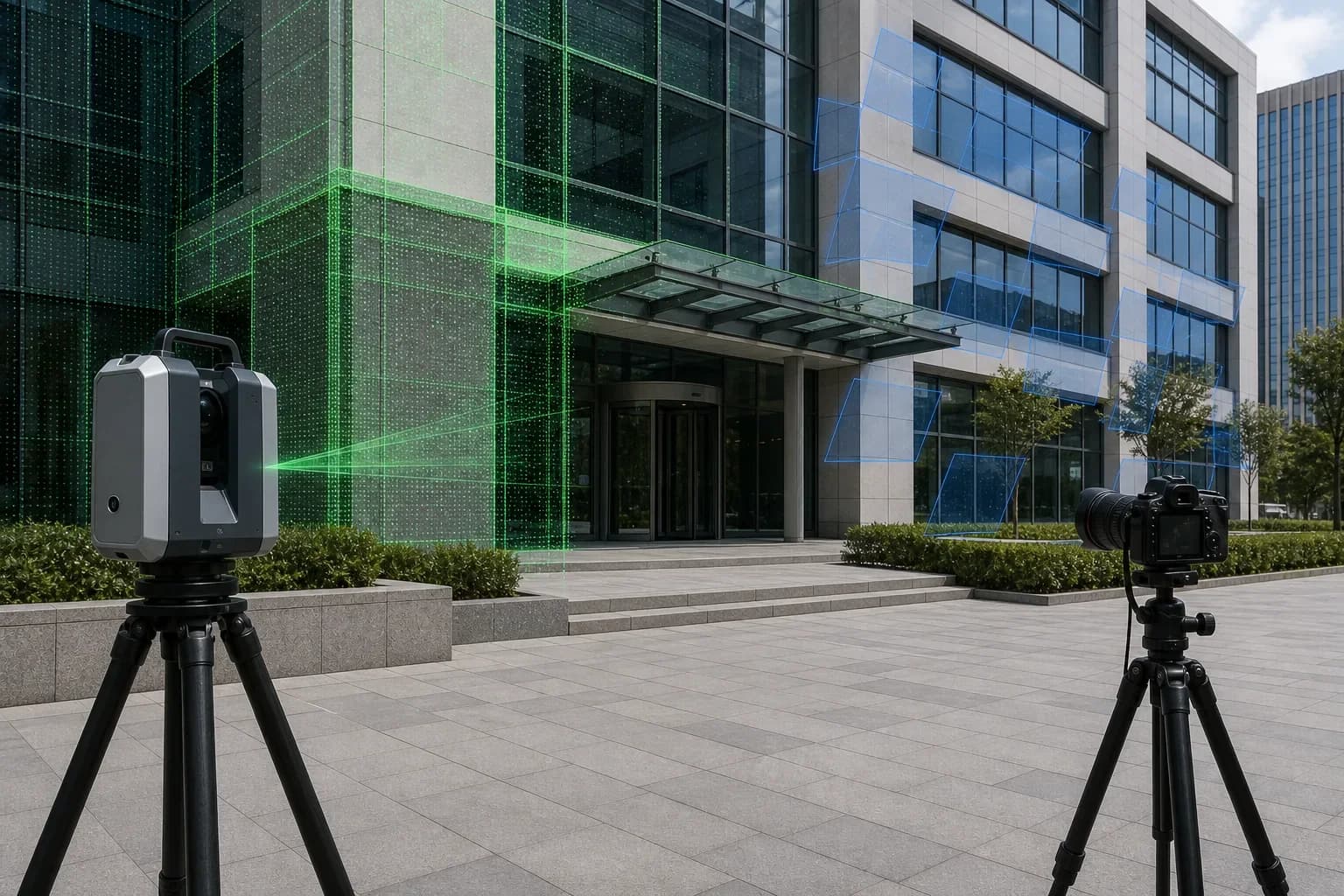

Главное отличие методов

Лазерное сканирование напрямую измеряет геометрию. Фотограмметрия восстанавливает геометрию по фотографиям. Поэтому один метод не лучше другого во всех ситуациях: они по-разному получают данные и по-разному подходят к задаче.

Если нужна точная фактическая основа для проектировщика, обмерных чертежей, фасадов, разрезов, контроля отклонений или сложной промышленной зоны, чаще выбирают лазерное сканирование. Если нужно ортофото, текстурированная модель, визуальная фиксация большой открытой территории или общий вид сверху, часто подходит фотограмметрия.

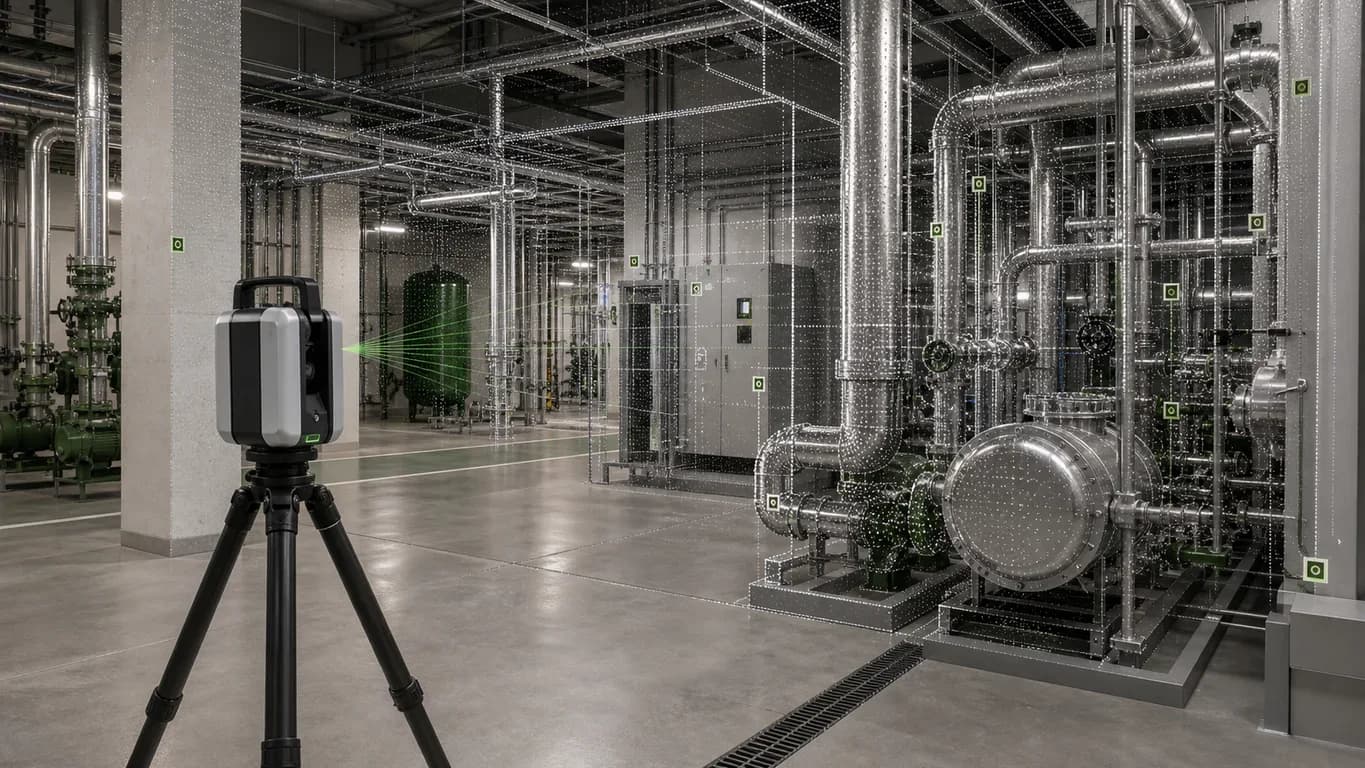

Когда выбрать лазерное 3D-сканирование

Лазерное сканирование стоит выбирать, когда главная задача - получить измеримую фактическую геометрию. Например, нужно подготовить обмерные чертежи здания перед реконструкцией, снять фасад для облицовки, зафиксировать промышленную зону перед монтажом оборудования или проверить отклонения плоскости, конструкции, пола, фасада или оборудования от проекта.

Сканирование хорошо подходит для помещений, фасадов, технических зон, цехов, складов, трубопроводов, инженерных систем, лестниц, колонн, металлоконструкций и объектов со сложной геометрией.

Еще один сценарий - плохие условия для фотографий. Внутри помещений может быть слабое освещение, много однотонных поверхностей, повторяющихся элементов, стекла, металла, оборудования и узких зон. В таких условиях фотограмметрия может работать хуже, а сканирование будет практичнее.

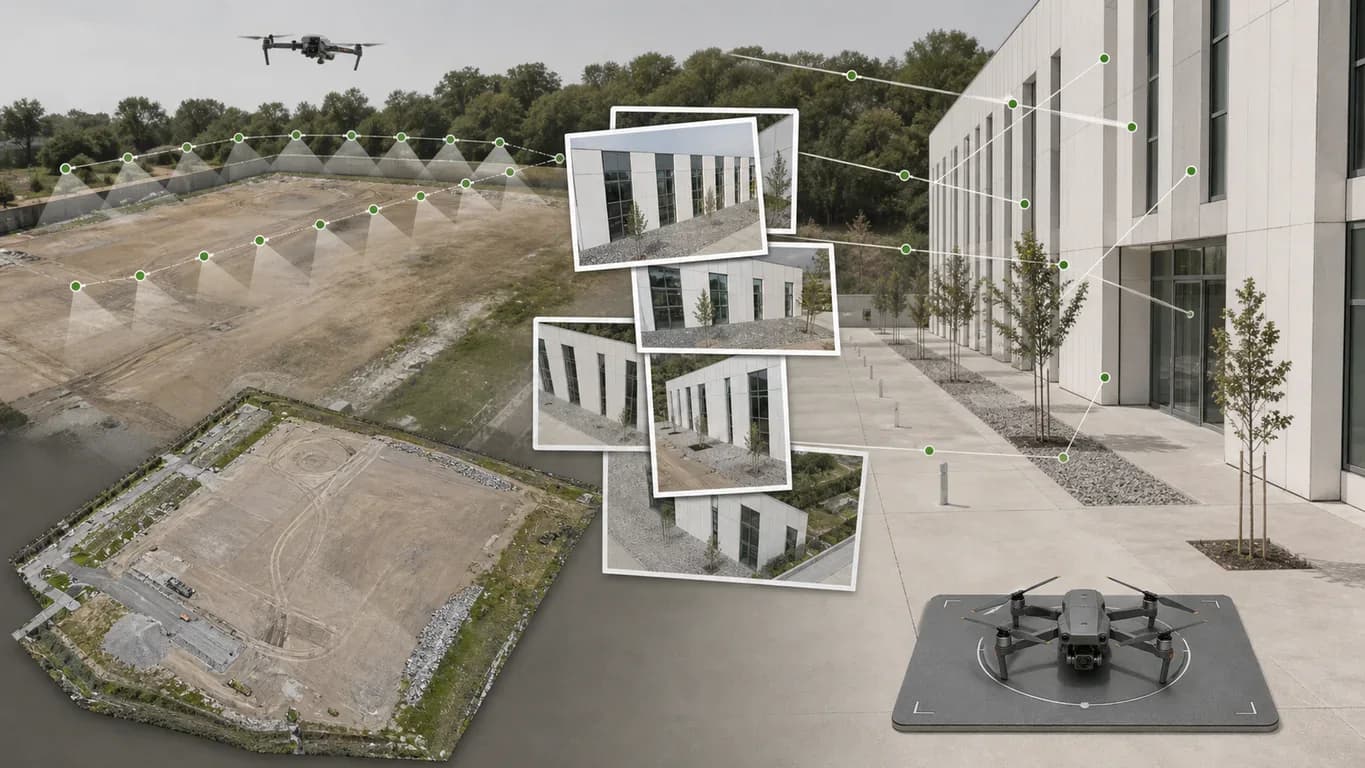

Когда выбрать фотограмметрию

Фотограмметрия подходит, когда важна визуальная фиксация, цвет, текстура и общий вид. Она полезна для открытых территорий, участков, строительных площадок, карьеров, складских зон, кровель и фасадов, если они хорошо видны и имеют достаточно визуальных деталей.

С помощью фотограмметрии и аэрофотосъемки можно подготовить ортофото, получить общий вид территории, зафиксировать состояние площадки и создать текстурированную модель.

Если задача требует точных инженерных измерений по сложному объекту, одной фотограмметрии может быть недостаточно. Особенно если объект плохо освещен, имеет много бликов, однотонных поверхностей, стекла, металла или закрытых зон.

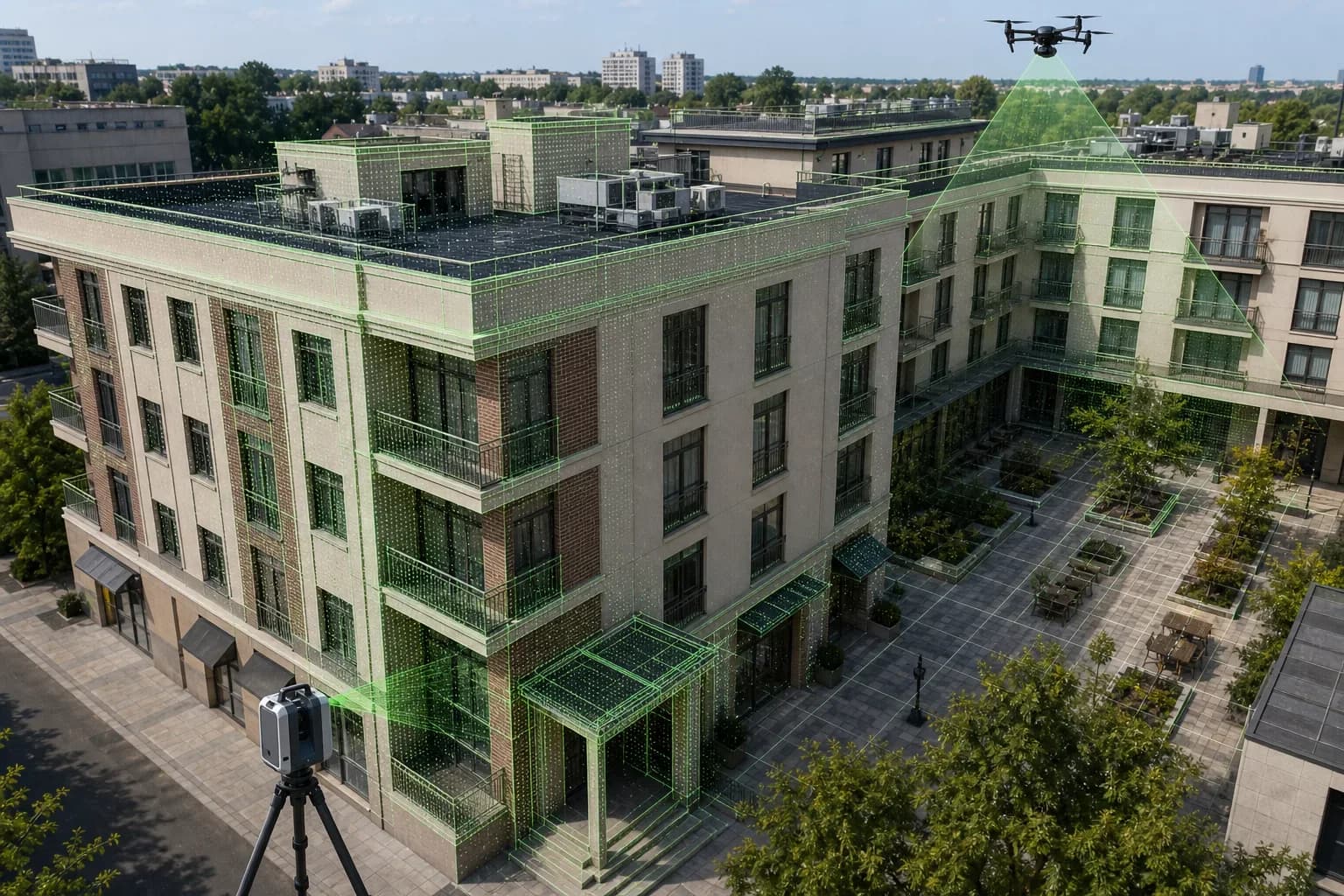

Когда лучше комбинировать методы

Комбинированный подход нужен, когда объект сложный и одного источника данных недостаточно. Например, частный дом и участок: сканирование используют для дома, фасадов, помещений и точной геометрии, а фотограмметрию или аэрофотосъемку - для общего вида участка, ортофото, рельефа и визуального контекста.

Для промышленного объекта сканирование фиксирует трубопроводы, оборудование, металлоконструкции, проходы, габариты и монтажные зоны. Фотограмметрия может помочь с открытыми территориями, кровлями, площадками, общим видом и визуальной документацией.

Какие материалы можно получить

После лазерного сканирования обычно получают облако точек, 360-панорамы, фотофиксацию, DWG/DXF/PDF-чертежи, фасады, разрезы, 3D/CAD-модель или материалы для контроля отклонений, если это согласовано в составе работ.

После фотограмметрии можно получить ортофото, текстурированную 3D-модель, mesh-модель, облако точек по фото, цифровую модель поверхности или рельефа, если условия съемки и обработка позволяют получить такой результат.

Форматы зависят от задачи: E57, LAS/LAZ, RCP/RCS, DWG/DXF, PDF, GeoTIFF, OBJ/FBX, изображения и ZIP-архив. RVT/IFC возможны только при отдельно согласованной BIM-модели.

Точность, сроки и ограничения

Точность нельзя сравнивать абстрактно. Она зависит от оборудования, условий съемки, расстояния до объекта, видимости поверхностей, привязки, контрольных точек, регистрации данных, качества фотографий и требований к результату.

Лазерное сканирование видит только доступные поверхности. Если зона закрыта мебелью, оборудованием, лесами, машинами, растительностью или отделкой, она не будет достоверно зафиксирована. После съемки все равно нужны регистрация облаков, очистка, экспорт и подготовка материалов.

Фотограмметрия требует хороших фотографий и достаточного перекрытия. Однотонные, блестящие, прозрачные, мокрые, темные или повторяющиеся поверхности могут ухудшить результат. Красивая текстурированная модель не всегда подходит для инженерных измерений.

Что не входит автоматически

Облако точек не равно чертежам. Чертежи DWG/PDF готовятся отдельно. Mesh-модель не равна CAD-модели и не равна BIM. Текстурированная модель может быть полезна для визуализации, но не всегда подходит как инженерная основа.

Фотограмметрия не заменяет официальный топографический план, кадастровые работы или юридически значимые изыскания, если это не согласовано отдельно. Лазерное сканирование не равно проекту реконструкции, рабочей документации, инженерным расчетам или строительной экспертизе.

Пример из практики

Заказчику нужно подготовить данные для реконструкции частного дома и участка. В задачу входят фасады, планы, рельеф участка, дорожки, посадки, общий вид территории и материалы для проектировщика.

Если использовать только фотографии, можно получить визуальную модель участка и фасадов, но проектировщику может не хватить точной геометрии дома, проемов, отметок и размеров. Если использовать только сканирование, можно получить точную геометрию здания, но по территории может не хватить вида сверху и ортофото.

В таком случае разумен комбинированный подход: лазерное 3D-сканирование для здания, фасадов и фактической геометрии, фотограмметрия или аэрофотосъемка - для общего вида участка, ортофото и визуального контекста.

Частые ошибки заказчика

Первая ошибка - выбирать метод только по цене. Более дешевый способ может быть достаточным, а может не закрыть задачу. Сравнивать нужно не метод, а результат: что вы получите и сможет ли этим пользоваться проектировщик.

Вторая ошибка - думать, что фотограмметрия всегда заменяет лазерное сканирование. Для визуальной фиксации и ортофото она может быть отличным решением, но для сложной геометрии, помещений, трубопроводов, оборудования и контроля отклонений часто нужен сканер.

Третья ошибка - думать, что сканирование всегда обязательно. Если задача - общий вид открытой территории, ортофото или текстурированная модель, фотограмметрия может быть достаточной и рациональной.

Еще одна ошибка - заказывать красивую 3D-модель вместо рабочих данных. Красивая модель может хорошо выглядеть на экране, но не подходить для измерений, чертежей или проектирования.

Что прислать для расчета

Для предварительной оценки пришлите адрес или регион объекта, фото, видео, ссылку на карту, старые планы или схемы, если они есть, и краткое описание задачи.

Важно написать, что нужно получить: точные обмеры, облако точек, ортофото, 3D-модель, текстуры, фасады, DWG/PDF, контроль отклонений, рельеф, материалы для проектировщика или визуальную фиксацию.

Связанные услуги ForwardGeo

Если нужна фактическая геометрия здания, помещений или фасадов, смотрите лазерное 3D-сканирование зданий и фасадную съемку. Для цехов, трубопроводов и оборудования подойдет промышленное сканирование.

Если нужна территория, ортофото или вид сверху, смотрите аэрофотосъемку. Для дальнейшей работы с облаком точек пригодятся обработка облаков, обмерные чертежи и 3D/CAD-моделирование.

FAQ

Чем лазерное сканирование отличается от фотограмметрии?

Лазерное сканирование измеряет геометрию лазером и создает облако точек. Фотограмметрия восстанавливает геометрию по фотографиям. Первый метод сильнее в измеримой геометрии, второй - в визуальном контексте, текстурах и ортофото.

Что точнее: лазерное сканирование или фотограмметрия?

Зависит от задачи, оборудования, условий и обработки. Для сложных объектов, помещений, фасадов, трубопроводов и инженерных измерений чаще выбирают лазерное сканирование. Для открытых территорий и ортофото фотограмметрия может быть достаточной.

Когда достаточно фотограмметрии?

Когда нужен общий вид, ортофото, визуальная фиксация, текстурированная модель или съемка открытой территории, а объект хорошо виден и условия позволяют получить качественные фотографии.

Когда нужно лазерное 3D-сканирование?

Когда нужна точная фактическая геометрия, измерения, обмерные чертежи, контроль отклонений, данные для проектировщика, промышленная зона, сложный фасад или помещение.

Можно ли получить облако точек по фотографиям?

Да, фотограмметрия может формировать облако точек по фотографиям. Но его качество зависит от снимков, перекрытия, освещения, текстуры поверхности, масштаба, контрольных точек и обработки.

Когда нужно комбинировать методы?

Когда нужны и точная геометрия, и визуальный контекст: дом и участок, фасад и территория, промышленный объект с открытыми зонами, реконструкция здания с требованиями к обмерам и ортофото.

Какие форматы можно получить?

В зависимости от задачи: E57, LAS/LAZ, RCP/RCS, DWG/DXF, PDF, GeoTIFF, OBJ/FBX, изображения и ZIP-архив. RVT/IFC возможны только при отдельно согласованной BIM-модели.

Итог

Лазерное сканирование и фотограмметрия - это не хороший и плохой метод. Это разные инструменты для разных задач.

Если нужна измеримая фактическая геометрия, сложный объект, чертежи, контроль отклонений или данные для проектировщика, чаще подходит лазерное 3D-сканирование. Если важны ортофото, текстуры, визуальная фиксация и открытая территория, может быть достаточно фотограмметрии.

Правильный выбор начинается не с технологии, а с задачи: что нужно получить, в каком формате, с какой точностью и кто будет пользоваться материалами дальше.
