Аэрофотосъемка, ортофото и цифровая модель рельефа нужны, когда по участку или территории требуется не просто красивый вид сверху, а рабочая фактическая основа: границы зон, покрытия, здания, дороги, перепады, уклоны и данные для проектирования или обсуждения работ.
Обычная фотография с дрона помогает понять общий вид, но не всегда подходит для измерений и проектных решений. Ортофото исправляет перспективные искажения, а модель рельефа добавляет высоты, уклоны и перепады.
Важно: БПЛА применяется только там, где это допустимо по условиям объекта, безопасности, погоде, ограничениям территории и согласованиям. Если полет невозможен или нецелесообразен, задачу можно решать наземными методами: 3D-сканированием, тахеометрией, GNSS, нивелированием или комбинированной съемкой.
Коротко: что получает заказчик
Заказчик получает согласованный набор материалов: ортофото или ортофотоплан, цифровую модель рельефа, цифровую модель поверхности, облако точек, фото, видео, GeoTIFF, PDF, DWG/DXF, LAS/LAZ, E57, архив исходных данных или рабочую зону проекта.
Правильный результат выбирают по задаче. Для общего понимания территории может хватить ортофото. Для благоустройства и водоотведения нужна модель рельефа. Для проектировщика часто важны координаты, форматы и возможность открыть данные в своем ПО.
Что выбрать под задачу территории
| Задача | Что обычно нужно | Что не заказывать лишнего |
|---|---|---|
| Обзор участка | Актуальные фото, ортофото или PDF-схема с границами интересующих зон. | Цифровую модель рельефа, если высоты и уклоны не влияют на решение. |
| Благоустройство | Ортофото, модель рельефа, высотные данные, покрытия, дорожки, деревья и зоны работ. | Подробную съемку соседних территорий, если они не влияют на проект. |
| Строительная площадка | Фиксация состояния, подъезды, складирование, ограждения, рельеф и изменения по этапам. | Детальную модель всех объектов, если нужна только фиксация площадки. |
| Топографическая основа | Наземная съемка, координаты, отметки, DWG/PDF, горизонтали и согласованные требования. | Только фото с дрона, если нужны точные отметки и официальный состав материалов. |
Обзор участка
- Что обычно нужно
- Актуальные фото, ортофото или PDF-схема с границами интересующих зон.
- Что не заказывать лишнего
- Цифровую модель рельефа, если высоты и уклоны не влияют на решение.
Благоустройство
- Что обычно нужно
- Ортофото, модель рельефа, высотные данные, покрытия, дорожки, деревья и зоны работ.
- Что не заказывать лишнего
- Подробную съемку соседних территорий, если они не влияют на проект.

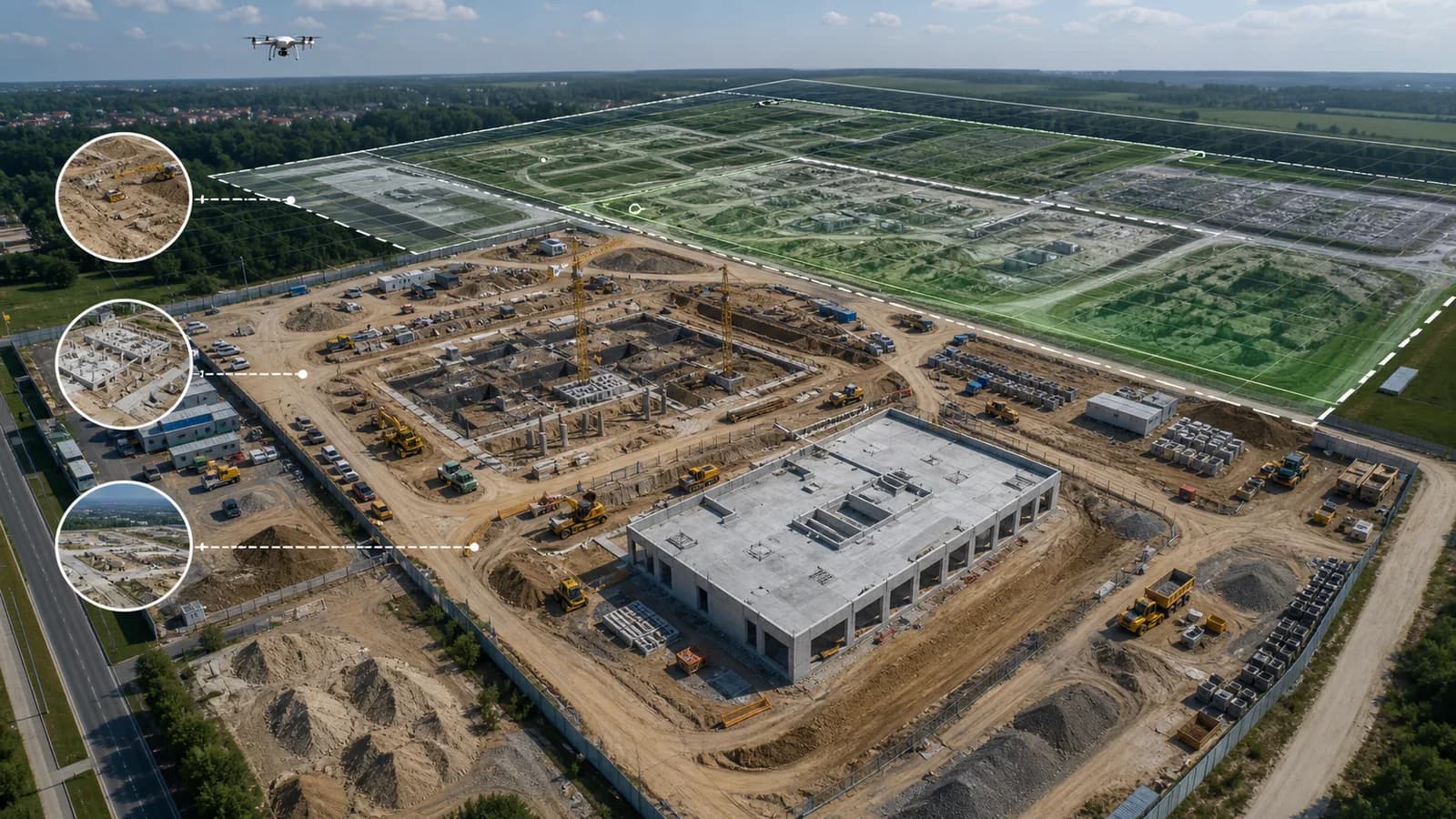

Строительная площадка
- Что обычно нужно
- Фиксация состояния, подъезды, складирование, ограждения, рельеф и изменения по этапам.
- Что не заказывать лишнего
- Детальную модель всех объектов, если нужна только фиксация площадки.
Топографическая основа
- Что обычно нужно
- Наземная съемка, координаты, отметки, DWG/PDF, горизонтали и согласованные требования.
- Что не заказывать лишнего
- Только фото с дрона, если нужны точные отметки и официальный состав материалов.
Когда аэрофотосъемка нужна, а когда нет
Аэрофотосъемка нужна
Она нужна для открытых территорий, участков, строительных площадок, складских зон, дорог, карьеров, благоустройства, больших дворов и территорий предприятий, когда важно быстро увидеть фактическое состояние сверху.
Особенно полезна съемка, если нужно передать проектировщикам актуальную картину: где стоят здания и заборы, какие есть покрытия, дорожки, деревья, перепады, подъезды, водоотводные зоны и будущие участки работ.
Аэрофотосъемка не нужна или преждевременна
Она может быть лишней, если нужно проверить один локальный размер, снять интерьер, фасадную деталь, оборудование или зону под навесом. Для таких задач чаще подходит наземное 3D-сканирование или обычные обмеры.
Также не стоит обещать съемку с БПЛА до проверки условий. Полет может быть невозможен из-за ограничений территории, погоды, безопасности, плотной застройки, деревьев, линий электропередачи или требований собственника объекта.
Фото с дрона и ортофото: в чем разница
Обычное фото с дрона - это визуальный кадр. В нем есть перспектива, разные масштабы по краям, наклоны и искажения. Оно полезно для презентации и общего осмотра, но слабее как рабочая основа.
Ортофото собирается из серии снимков и обрабатывается так, чтобы территория читалась сверху с исправленными перспективными искажениями. Поэтому ортофото удобнее для анализа, согласований, измерений в допустимых пределах и передачи проектной команде.
Ортофотоплан, ЦМР и ЦМП простыми словами

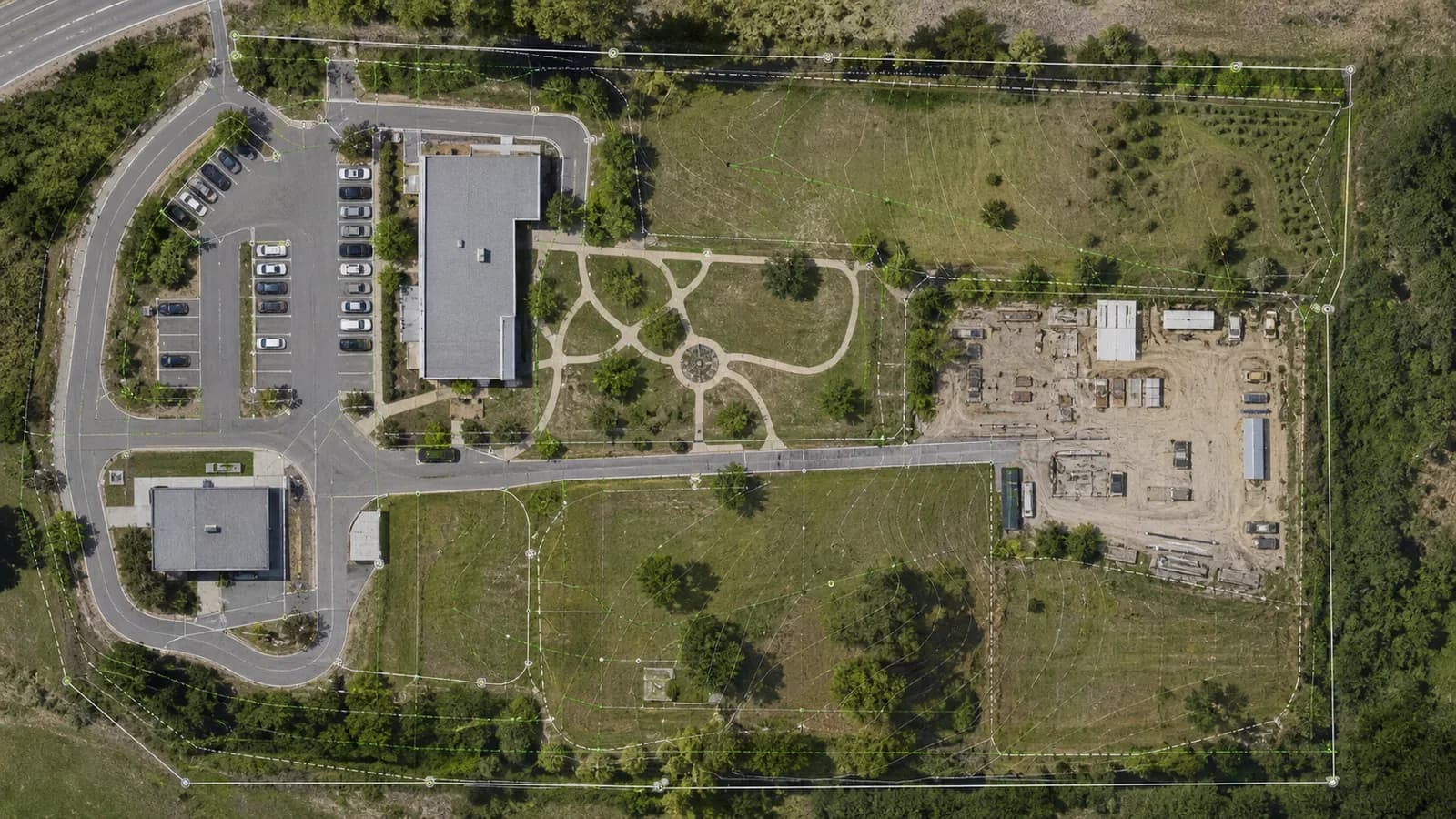

Ортофотоплан - это обработанное изображение территории сверху, которое удобно использовать как актуальную подоснову: на нем видны здания, дорожки, покрытия, деревья, заборы, площадки и границы зон.

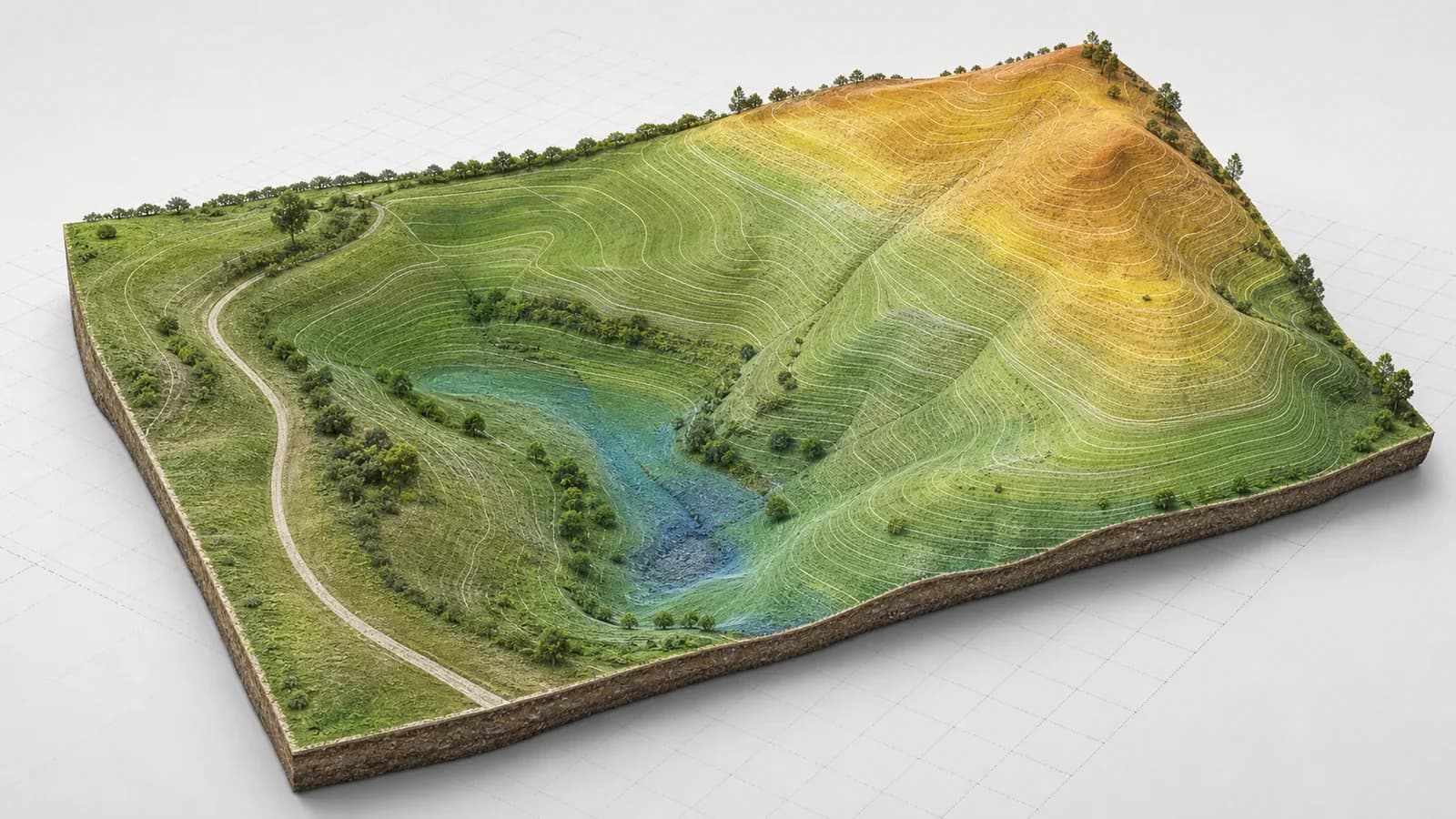

Цифровая модель рельефа показывает форму земли: высоты, уклоны, перепады, насыпи, канавы и водоотводные направления. Цифровая модель поверхности показывает землю вместе с объектами: деревьями, зданиями, сооружениями и техникой.

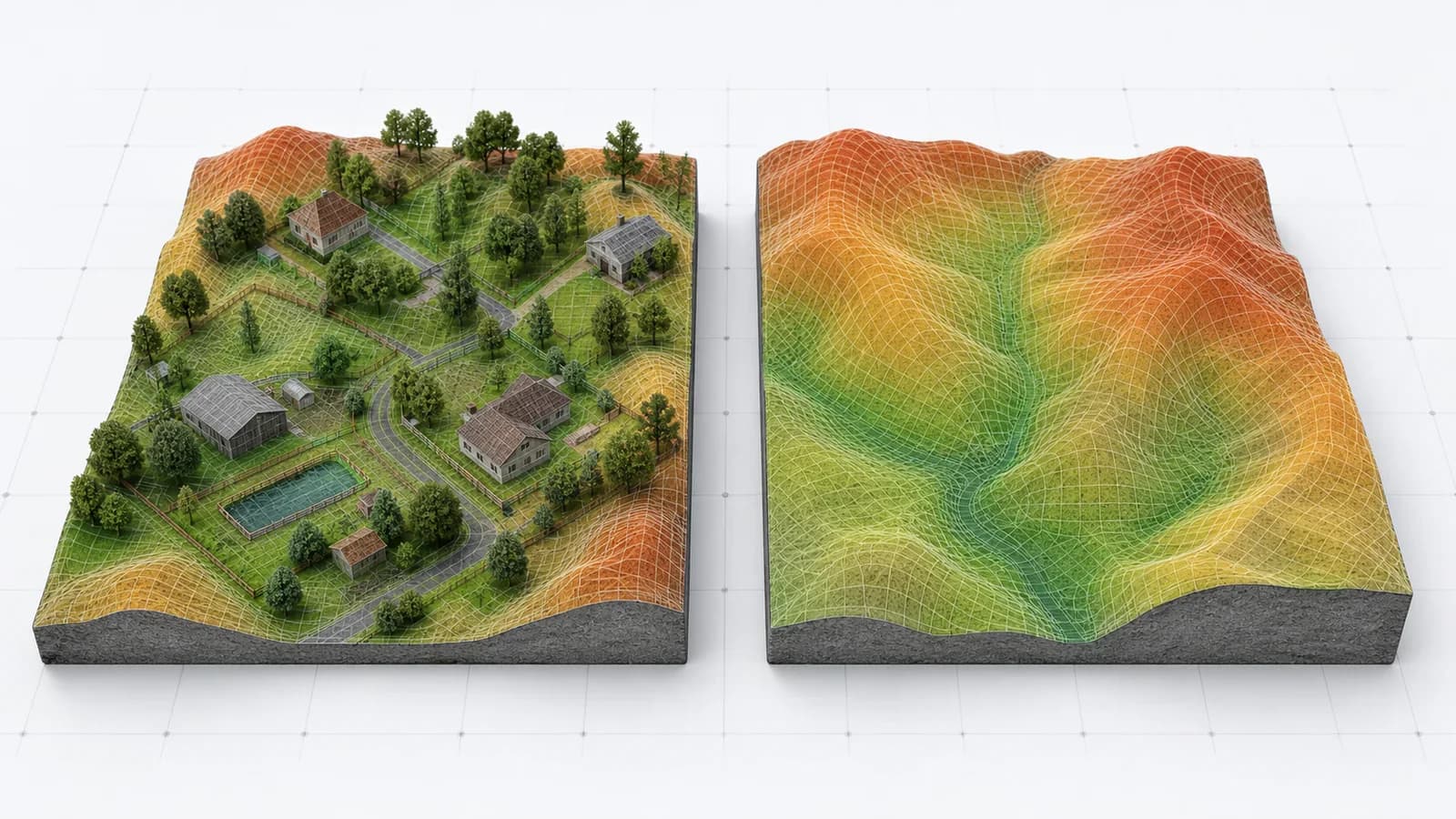

Ортофото, ЦМР и ЦМП
| Материал | Что показывает | Когда нужен |
|---|---|---|
| Ортофото | Актуальный вид территории сверху без обычных перспективных искажений. | Обзор, согласование, анализ покрытий и зон. |
| Ортофотоплан | Ортофото как рабочую основу с нужным оформлением, границами или подписями. | Передача проектировщику, подрядчику или заказчику. |
| ЦМР | Форму земли без лишних объектов, насколько это возможно по данным съемки. | Уклоны, водоотведение, благоустройство, земляные работы. |
| ЦМП | Поверхность вместе с объектами: деревьями, зданиями, техникой, сооружениями. | Общий анализ территории, высот и препятствий. |
Ортофото
- Что показывает
- Актуальный вид территории сверху без обычных перспективных искажений.
- Когда нужен
- Обзор, согласование, анализ покрытий и зон.
Ортофотоплан
- Что показывает
- Ортофото как рабочую основу с нужным оформлением, границами или подписями.
- Когда нужен
- Передача проектировщику, подрядчику или заказчику.
ЦМР
- Что показывает
- Форму земли без лишних объектов, насколько это возможно по данным съемки.
- Когда нужен
- Уклоны, водоотведение, благоустройство, земляные работы.
ЦМП
- Что показывает
- Поверхность вместе с объектами: деревьями, зданиями, техникой, сооружениями.
- Когда нужен
- Общий анализ территории, высот и препятствий.

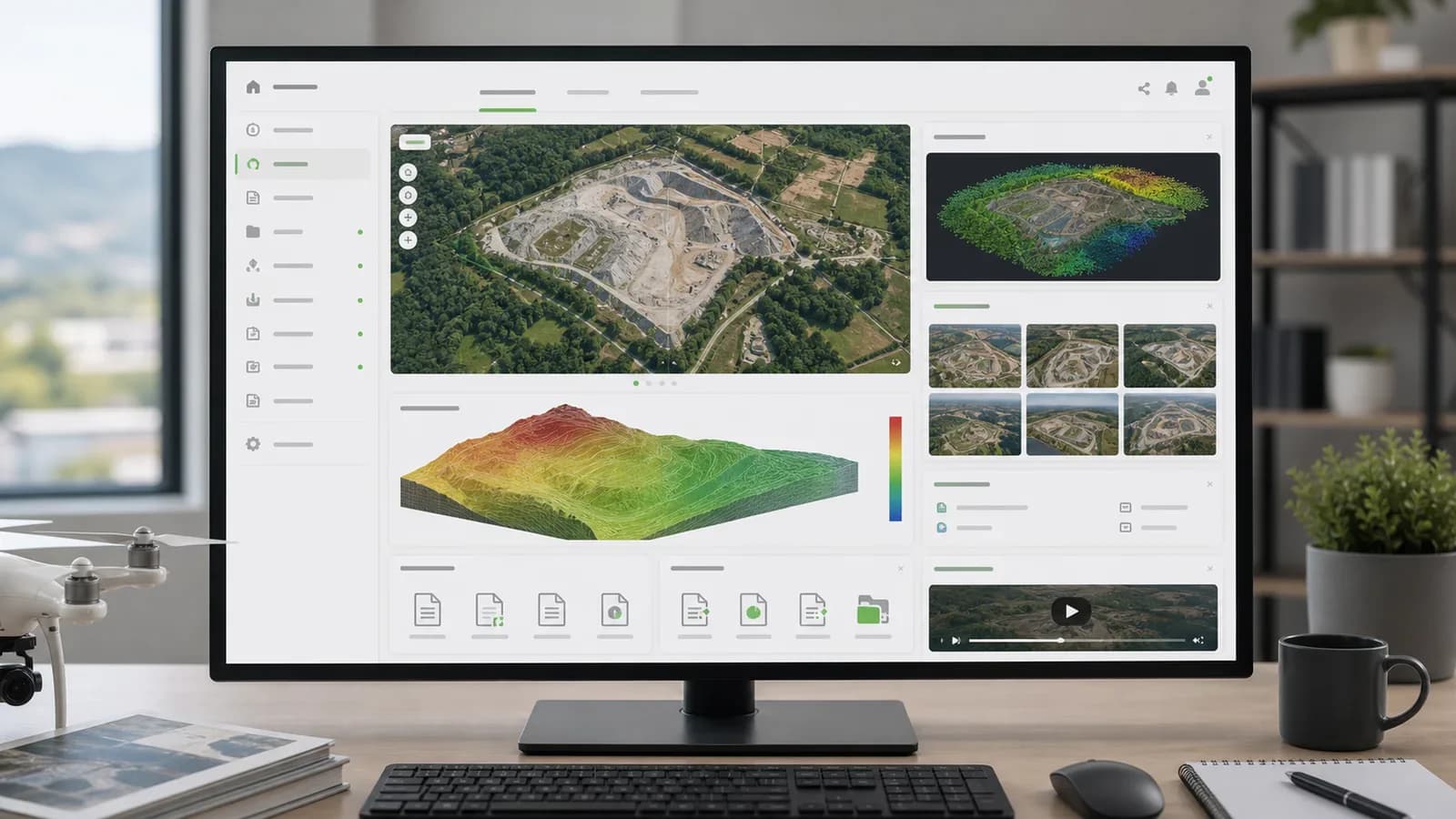

Форматы и материалы
До съемки важно понять, кто будет пользоваться материалами. Проектировщику может понадобиться GeoTIFF, DWG/DXF, LAS/LAZ, E57 или координатная привязка. Заказчику и подрядчикам часто нужны PDF, изображения, фото, видео и понятная рабочая зона проекта.
Форматы данных по территории
| Формат или материал | Для чего нужен | Кому передается |
|---|---|---|
| GeoTIFF | Ортофото или растровая основа с привязкой. | ГИС/CAD-специалисту, проектировщику. |
| Просмотр, печать, согласование и передача без специального ПО. | Заказчику, подрядчику, управляющей компании. | |
| DWG/DXF | Рабочие схемы, контуры, отметки, горизонтали или подоснова. | Архитектору, проектировщику, инженеру. |
| LAS/LAZ, E57 | Облако точек или пространственные данные для дальнейшей обработки. | ГИС/CAD/BIM-специалисту. |
| Фото, видео, рабочая зона | Визуальный контекст, обсуждение и удобная передача материалов. | Всем участникам проекта. |
GeoTIFF
- Для чего нужен
- Ортофото или растровая основа с привязкой.
- Кому передается
- ГИС/CAD-специалисту, проектировщику.
- Для чего нужен
- Просмотр, печать, согласование и передача без специального ПО.
- Кому передается
- Заказчику, подрядчику, управляющей компании.
DWG/DXF
- Для чего нужен
- Рабочие схемы, контуры, отметки, горизонтали или подоснова.
- Кому передается
- Архитектору, проектировщику, инженеру.
LAS/LAZ, E57
- Для чего нужен
- Облако точек или пространственные данные для дальнейшей обработки.
- Кому передается
- ГИС/CAD/BIM-специалисту.
Фото, видео, рабочая зона
- Для чего нужен
- Визуальный контекст, обсуждение и удобная передача материалов.
- Кому передается
- Всем участникам проекта.
Аэрофотосъемка, наземная съемка или 3D-сканирование
Аэрофотосъемка хорошо работает по открытым территориям и дает быстрый взгляд сверху. Но она хуже видит вертикальные поверхности, детали под деревьями, зоны под навесами, фасады, интерьеры и плотную инженерную геометрию.
Наземные методы нужны, когда БПЛА нельзя применять или когда важны точные отметки, горизонтали, профили, фасады, помещения, оборудование, трубы, входные группы и детали на уровне земли. В таких задачах аэрофотосъемку часто дополняет наземная топосъемка.
Как выбрать метод съемки
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Аэрофотосъемка | Открытая территория, участок, площадка, обзор сверху, ортофото, ЦМР/ЦМП. | Зависит от условий полета, погоды, видимости земли и ограничений объекта. |
| Наземная топосъемка | Точные отметки, координаты, горизонтали, топоплан, участки без возможности полета. | Требует наземного доступа и более точного согласования состава работ. |
| Наземное 3D-сканирование | Фасады, здания, входные группы, сложная геометрия, промышленные зоны. | Не дает общего вида сверху большой территории без дополнительных данных. |
| Комбинированная съемка | Участок плюс дом, фасад, сложные зоны, рельеф и рабочие материалы для разных команд. | Нужно заранее разделить задачи и форматы по каждому методу. |
Аэрофотосъемка
- Когда подходит
- Открытая территория, участок, площадка, обзор сверху, ортофото, ЦМР/ЦМП.
- Ограничения
- Зависит от условий полета, погоды, видимости земли и ограничений объекта.
Наземная топосъемка
- Когда подходит
- Точные отметки, координаты, горизонтали, топоплан, участки без возможности полета.
- Ограничения
- Требует наземного доступа и более точного согласования состава работ.
Наземное 3D-сканирование
- Когда подходит
- Фасады, здания, входные группы, сложная геометрия, промышленные зоны.
- Ограничения
- Не дает общего вида сверху большой территории без дополнительных данных.
Комбинированная съемка
- Когда подходит
- Участок плюс дом, фасад, сложные зоны, рельеф и рабочие материалы для разных команд.
- Ограничения
- Нужно заранее разделить задачи и форматы по каждому методу.
Если нужна только территория сверху, может хватить аэрофотосъемки. Если нужен дом, фасад, интерьер или промышленная зона, лучше добавить наземное 3D-сканирование.
Точность, сроки и ограничения
Точность зависит от метода съемки, высоты полета, перекрытия снимков, качества опорных точек, координатной привязки, рельефа, видимости земли, растительности, погоды и требований к результату. Одну точность для всех участков обещать некорректно.
Сроки зависят от площади, доступа, погоды, согласований, количества материалов, необходимости GeoTIFF/DWG/PDF, обработки рельефа, облака точек, фото, видео и рабочей зоны проекта.
Ограничения нужно обсуждать заранее: БПЛА может быть недоступен, густая растительность закрывает землю, снег и вода искажают понимание поверхности, а официальные топографические, кадастровые или изыскательские материалы требуют отдельного состава работ.
Пример из практики
Типовая ситуация: собственник готовит участок к благоустройству и передает задачу ландшафтному проектировщику. Есть фото с телефона и примерные границы, но непонятны реальные уклоны, перепады, дорожки, деревья и зоны будущего водоотведения.
Достаточный состав: ортофото участка, цифровая модель рельефа, PDF-схема для обсуждения, DWG/DXF-основа для проектировщика и фото/видео для визуального контекста. Если БПЛА применять нельзя, задачу переводят в наземную съемку с нужными отметками.
Такой комплект помогает обсуждать проект по фактической территории: где оставить существующий рельеф, где предусмотреть подпорную стенку, куда отводить воду и какие зоны потребуют уточнений.
Частые ошибки заказчика
Первая ошибка - просить «снять дроном», но не объяснять будущую задачу. Для презентации достаточно фото, для проектирования нужны форматы и точность, для рельефа - высотные данные, а для официальной топоосновы может потребоваться другой состав работ.
Вторая ошибка - считать ортофото полноценной заменой топографического плана, кадастровых работ или инженерных изысканий. Эти задачи отличаются по требованиям, ответственности и оформлению.
Третья ошибка - не согласовать границы. Если снять только участок без прилегающих подъездов, водоотводных зон или соседних элементов, проектировщику может не хватить контекста.
Четвертая ошибка - не учитывать ограничения БПЛА. Перед работами нужно проверить условия объекта, погоду, безопасность, доступ и возможные запреты или согласования.
Вопросы и ответы
Ортофото заменяет топографический план?
Нет, не автоматически. Ортофото помогает анализировать территорию сверху, но официальный топографический план, кадастровые работы и инженерные изыскания имеют отдельные требования к составу, точности и оформлению.
Можно ли выполнить съемку без БПЛА?
Да, если полет невозможен или не нужен. Тогда используют наземные методы: 3D-сканирование, тахеометрию, GNSS, нивелирование или комбинированную съемку по задаче.
Что лучше для участка: ортофото или модель рельефа?
Для общего вида и планирования зон подходит ортофото. Если важны уклоны, перепады, водоотведение и земляные работы, нужна цифровая модель рельефа.
Какие форматы лучше согласовать с проектировщиком?
Чаще всего полезны GeoTIFF, DWG/DXF, PDF, LAS/LAZ, E57 и понятный архив. Точный набор зависит от ПО проектировщика и задачи.
Можно ли снять территорию зимой?
Можно, но снег может закрывать рельеф, покрытия, бордюры, люки и мелкие элементы. Если важна форма земли, сезон и состояние участка нужно учитывать заранее.
Что прислать для предварительного расчета?
Адрес или ссылку на карту, примерные границы, площадь, цель съемки, желаемые форматы, сроки и информацию о возможных ограничениях доступа или полета.
Итог
Аэрофотосъемка, ортофото и цифровая модель рельефа помогают получить актуальную основу по участку или территории. Фото показывает вид, ортофото помогает работать с планом сверху, а рельеф показывает высоты и уклоны.
Выбирать нужно не технологию ради технологии, а достаточный результат: обзор, ортофото, рельеф, облако точек, наземную съемку, рабочую зону проекта или комбинированный комплект материалов.
Пришлите адрес, границы участка и цель съемки - подскажем, какой состав материалов подойдет вашей задаче.
