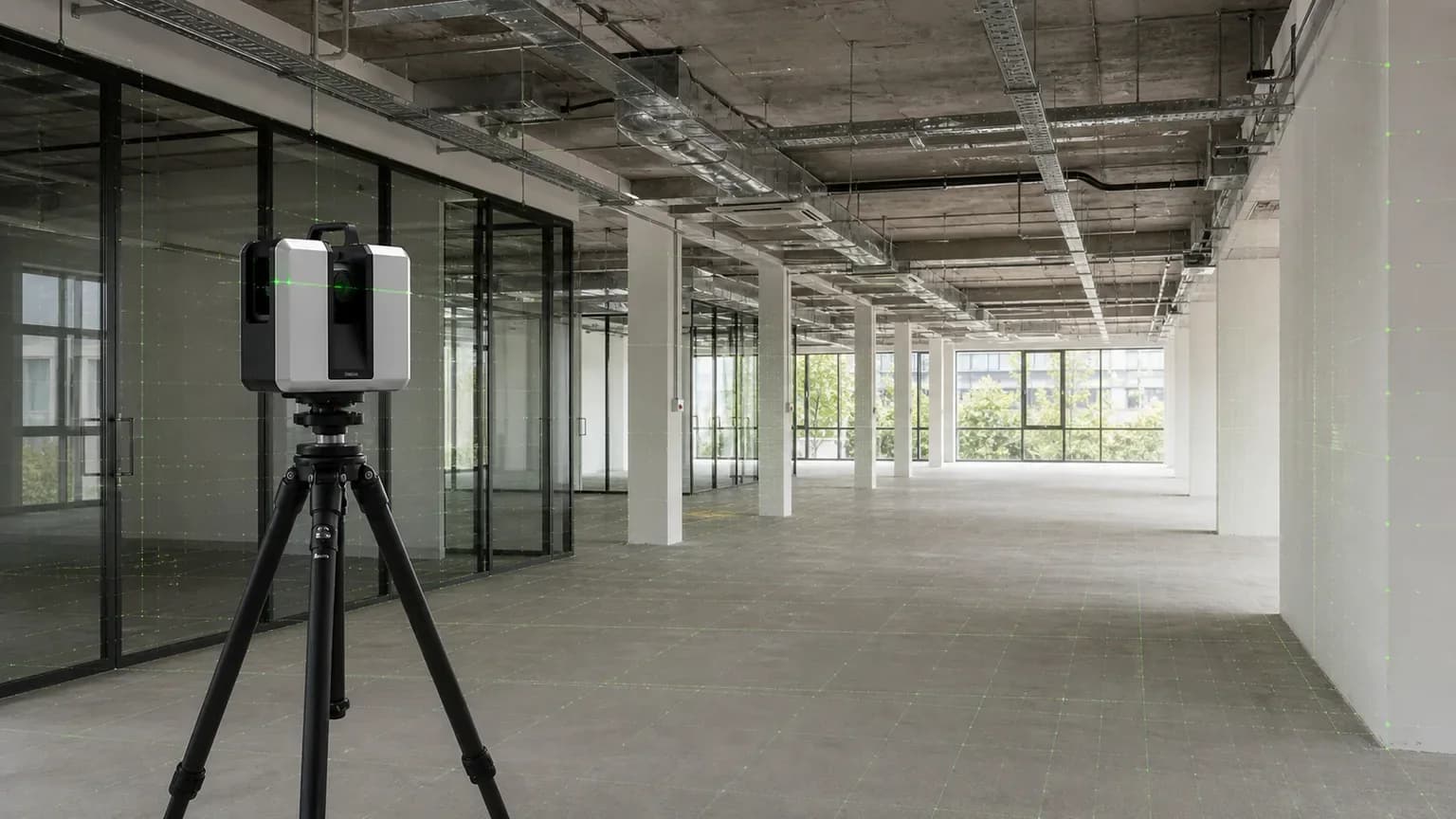

3D-сканирование офиса перед дизайн-проектом и реконструкцией нужно, чтобы зафиксировать фактическую планировку: стены, перегородки, колонны, витражи, проемы, высоты, потолки, инженерные трассы и ограничения доступа.
Старый план БТИ, схема от управляющей компании или план предыдущего ремонта полезны как вводные, но офис часто меняется быстрее документов. Перегородки переносят, потолки раскрывают или закрывают, инженерные трассы добавляют, а часть помещений может быть заставлена мебелью и архивом.
Сканирование не заменяет дизайн-проект, проект реконструкции, рабочую документацию, техническое заключение и согласования. Оно дает фактическую основу, по которой дизайнер, архитектор, проектировщик и подрядчик могут работать с реальным состоянием офиса.
Коротко: когда сканировать офис
3D-сканирование офиса оправдано, когда результат ремонта зависит не только от площади, но и от высот, колонн, стеклянных перегородок, потолочных трасс, щитов, вентиляции, серверной, мокрых зон, перепадов пола и будущей расстановки рабочих мест.
Если нужен обмерный план офиса, обмерный чертеж офиса, план офиса в DWG или исходные данные для дизайн-проекта, лучше заранее согласовать состав результата: облако точек, панорамы, DWG/DXF, PDF, разрезы, отметки и модель по задаче.
Что проверить перед дизайн-проектом офиса
| Ситуация | Что важно зафиксировать | Что передать команде |
|---|---|---|
| Новый офис перед ремонтом | Фактические стены, колонны, проемы, витражи, высоты и инженерные выводы. | Обмерный план, DWG/PDF, фото или панорамы. |
| Офис после демонтажа | Раскрытые потолки, кабельные лотки, вентиляцию, щиты, мокрые зоны и несущие элементы. | Облако точек, план потолков, разрезы и отметки. |
| Офис с работающими зонами | Мебель, закрытые комнаты, серверную, переговорные и ограничения доступа. | Список недоступных зон и понятный состав повторной проверки, если она нужна. |
| Реконструкция этажа | Границы работ, коридоры, лестнично-лифтовой узел, инженерные шахты и общие зоны. | DWG/DXF, PDF, облако точек, панорамы и привязку зон. |
Новый офис перед ремонтом
- Что важно зафиксировать
- Фактические стены, колонны, проемы, витражи, высоты и инженерные выводы.
- Что передать команде
- Обмерный план, DWG/PDF, фото или панорамы.
Офис после демонтажа
- Что важно зафиксировать
- Раскрытые потолки, кабельные лотки, вентиляцию, щиты, мокрые зоны и несущие элементы.
- Что передать команде
- Облако точек, план потолков, разрезы и отметки.
Офис с работающими зонами
- Что важно зафиксировать
- Мебель, закрытые комнаты, серверную, переговорные и ограничения доступа.
- Что передать команде
- Список недоступных зон и понятный состав повторной проверки, если она нужна.
Реконструкция этажа
- Что важно зафиксировать
- Границы работ, коридоры, лестнично-лифтовой узел, инженерные шахты и общие зоны.
- Что передать команде
- DWG/DXF, PDF, облако точек, панорамы и привязку зон.
Когда нужно, а когда можно проще
Нужно
Сканирование нужно, если офис готовят к дизайн-проекту, реконструкции, переносу перегородок, замене инженерии, устройству новых переговорных, клиентской зоны, серверной, кухни, санузлов или сложных потолков.
Оно особенно полезно, если в офисе много стеклянных перегородок, колонн, ниш, выступов, витражей, высоких потолков, технических помещений, закрытых кабинетов или зон, которые после начала ремонта будет сложно повторно проверить.
Можно обойтись проще
Если офис маленький, геометрия понятная, не планируется перенос перегородок и нужен только базовый план с несколькими размерами, иногда достаточно ручных обмеров. Подробное сравнение есть в статье про лазерное сканирование и ручные обмеры.
Но если дальше данные пойдут дизайнеру, архитектору, проектировщику или подрядчику, метод лучше выбирать от результата: какие зоны нужны, какая точность достаточна, какие форматы откроет команда и что должно остаться проверяемым после выезда.
Для каких офисных сценариев подходит 3D-сканирование
3D-сканирование подходит для офиса в бизнес-центре, отдельного офисного блока, целого этажа, кабинетов, открытой офисной зоны, переговорных, приемной, клиентской зоны, серверной, кухни, санузлов, коридоров и технических помещений.
Отдельно метод полезен для офиса после демонтажа, офиса с частично сохраненной мебелью, помещения с большим числом стеклянных перегородок, сложной потолочной инженерией, витражами или несколькими подрядчиками на одном объекте.
Для заказчика это не просто съемка ради файлов. Обмеры офиса перед дизайн-проектом помогают передать команде фактические исходные данные: планировку, высоты, инженерные ограничения, зоны доступа и основу для решений по рабочим местам, перегородкам, потолкам и мебели.

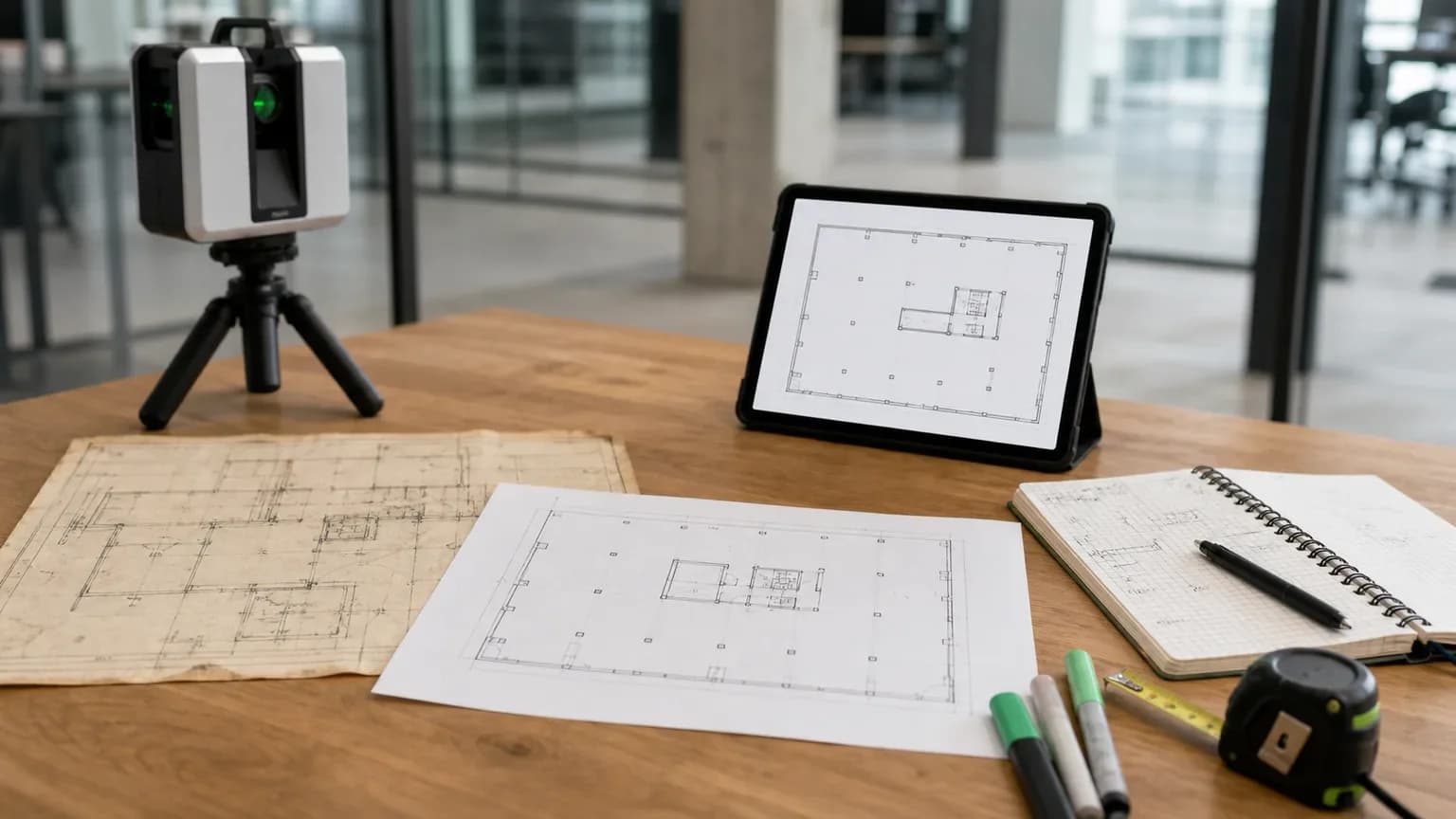

Почему старый план офиса нужно сверять с фактом
Старый план может не показывать текущее состояние: часть перегородок могла появиться после переезда предыдущего арендатора, проемы могли изменить, инженерные трассы могли перенести, а фактическая глубина помещений и положение колонн могут отличаться от схемы.
Фото и видео тоже не закрывают задачу. По ним трудно точно восстановить высоты, отклонения стен, положение стеклянных перегородок, размеры ниш, отметки потолка и реальные расстояния до инженерных элементов.
Для офиса ошибка в нескольких сантиметрах может повлиять на перегородку, встроенную мебель, проход, дверь, витраж, потолочный короб, вентиляционную решетку, кабельный лоток или размещение рабочих мест.
Что важно зафиксировать в офисе
Перед дизайн-проектом обычно фиксируют наружные и внутренние стены, перегородки, колонны, пилоны, витражи, окна, двери, подоконники, высоты, отметки пола и потолка, ниши, короба, проемы, лестницы и перепады.

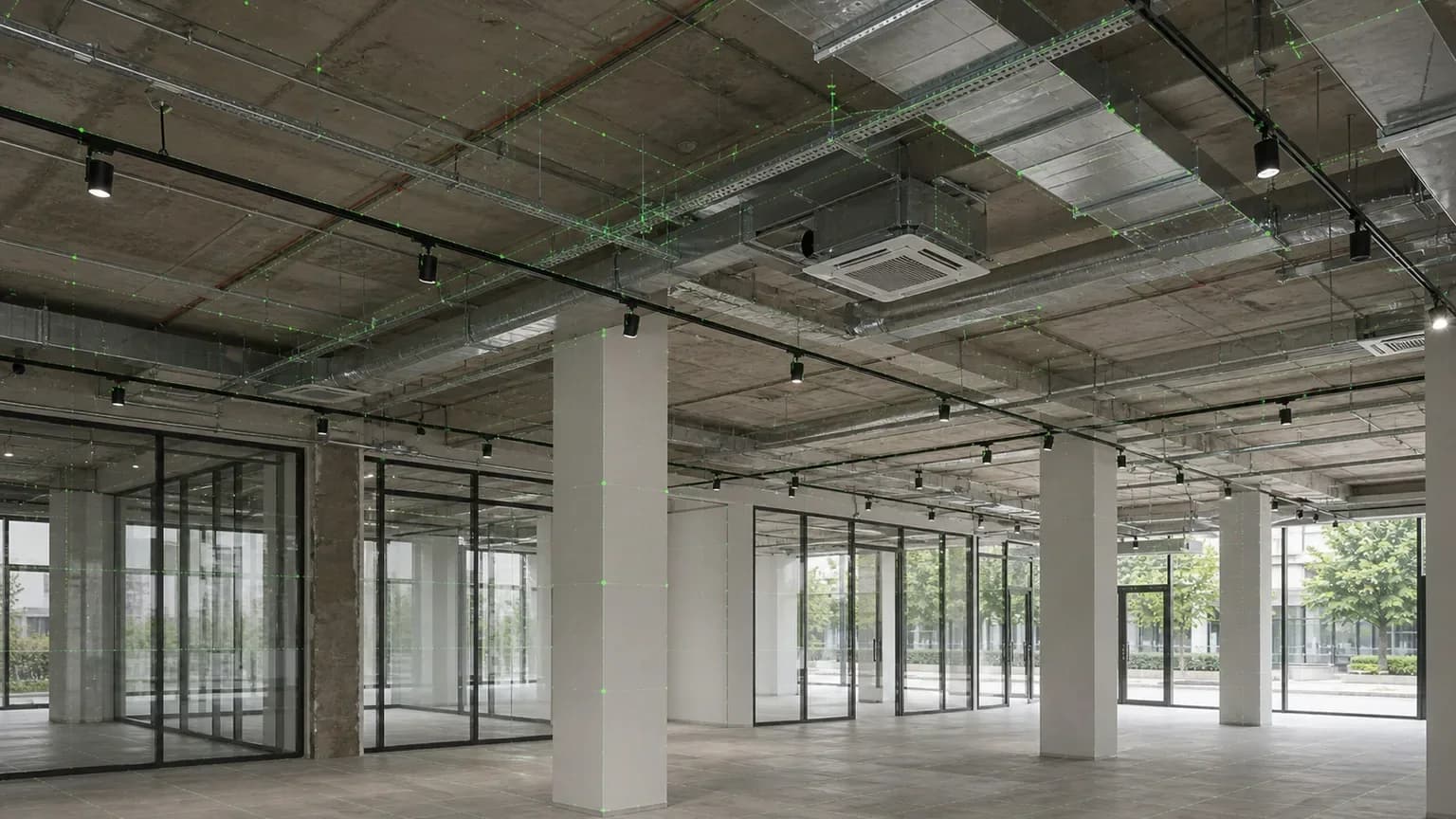

Отдельного внимания требуют потолки и инженерия: вентиляция, кондиционеры, кабельные лотки, щиты, пожарные элементы, спринклеры, датчики, освещение, радиаторы, шахты, мокрые зоны, серверная и места, где доступ будет ограничен.
Чем раньше эти элементы попадут в исходные данные, тем меньше спорных решений останется на этапе ремонта. Команде не придется гадать, где пройдет потолок, как обойти колонну и можно ли разместить перегородку рядом с инженерным выводом.
Если офис является частью более крупной реконструкции здания, состав работ расширяют: могут понадобиться общие зоны, фасады, технические этажи, лестнично-лифтовой узел и отдельные материалы для проектировщика.
Реконструкция офиса: что дает сканирование
Перед реконструкцией офиса сканирование помогает получить фактическую основу: где сейчас проходят стены и перегородки, какие элементы нельзя игнорировать, где находятся высоты, инженерные зоны, колонны, шахты и ограничения будущих решений.
Но сканирование не является проектом реконструкции, проектом перепланировки, техническим заключением, обследованием конструкций или согласованием. Оно не отвечает, какие стены можно переносить и какие решения допустимы по нормам.
Правильная последовательность проще: сначала фиксируется офис как он есть, затем дизайнер, архитектор или проектировщик использует эти данные для решений, расчетов, документации и согласований, если они нужны по задаче.
Границы офиса и общие зоны
Для офисов в бизнес-центрах важно заранее решить, где заканчивается зона арендатора и какие общие участки нужно включить в съемку. Иногда достаточно снять только помещения внутри контура офиса, а иногда без коридора, входной группы, санузлов, лифтового холла или технической зоны проект будет неполным.
Если планируется реконструкция этажа, перенос входа, изменение клиентской зоны, обновление инженерии или новая схема эвакуации, границы съемки лучше обсудить до выезда. Иначе может оказаться, что обмерный план офиса готов, но подрядчику не хватает соседнего коридора, отметок входной группы или инженерной шахты.
Отдельно стоит отметить зоны, которые относятся к управляющей компании: щитовые, вентиляционные камеры, серверные помещения, помещения уборочного инвентаря, общие санузлы и технические коридоры. Для доступа к ним часто нужны пропуска, сопровождающий или отдельное согласование времени.

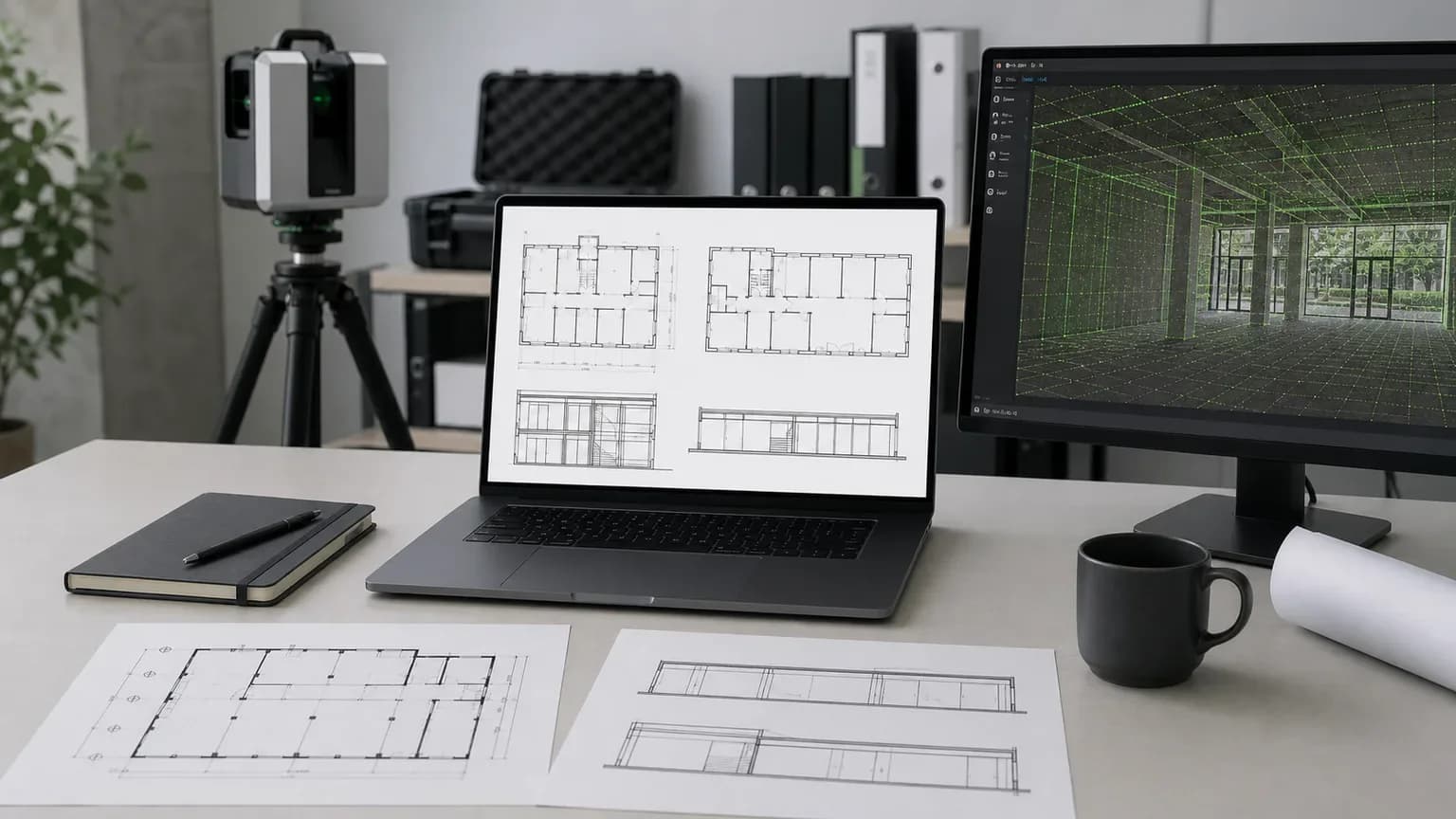

Что получает заказчик
Базовый результат после выезда - зарегистрированное облако точек и, если согласовано, панорамы или фотофиксация. Облако точек позволяет возвращаться к офису после выезда и проверять размеры видимых элементов.
Для дизайн-проекта чаще всего нужны понятные рабочие материалы: обмерный план офиса, план потолков, разрезы, отметки, обмерный чертеж помещения, план офиса в DWG/DXF для рабочей команды и PDF для просмотра.
Если нужна объемная основа, по облаку точек можно подготовить 3D/CAD-модель. BIM/Revit/IFC не появляются автоматически после съемки и согласуются отдельной задачей: по границам, детализации, формату и будущему применению.
Материалы под участников проекта
| Кому передают | Что обычно удобно | Что уточнить заранее |
|---|---|---|
| Собственнику | PDF, панорамы, краткое пояснение по зонам. | Какие решения нужно принять до ремонта. |
| Дизайнеру | Обмерный план DWG/DXF, PDF, фото или панорамы. | Рабочее ПО, нужные высоты, потолки, мокрые зоны и детализация. |
| Архитектору | Облако точек, DWG/DXF, разрезы, отметки, план потолков. | Нужна ли модель, фасады, общие зоны или привязка к зданию. |
| Инженеру | Потолочные трассы, шахты, щиты, вентиляция, сечения и панорамы. | Какие системы входят в работу и что остается скрытым. |
| Подрядчику | PDF, планы, разрезы, фото, список ограничений. | Какие элементы влияют на смету и монтаж. |
Собственнику
- Что обычно удобно
- PDF, панорамы, краткое пояснение по зонам.
- Что уточнить заранее
- Какие решения нужно принять до ремонта.
Дизайнеру
- Что обычно удобно
- Обмерный план DWG/DXF, PDF, фото или панорамы.
- Что уточнить заранее
- Рабочее ПО, нужные высоты, потолки, мокрые зоны и детализация.
Архитектору
- Что обычно удобно
- Облако точек, DWG/DXF, разрезы, отметки, план потолков.
- Что уточнить заранее
- Нужна ли модель, фасады, общие зоны или привязка к зданию.
Инженеру
- Что обычно удобно
- Потолочные трассы, шахты, щиты, вентиляция, сечения и панорамы.
- Что уточнить заранее
- Какие системы входят в работу и что остается скрытым.
Подрядчику
- Что обычно удобно
- PDF, планы, разрезы, фото, список ограничений.
- Что уточнить заранее
- Какие элементы влияют на смету и монтаж.
Форматы данных
Форматы лучше согласовать до выезда. Для облака точек часто обсуждают E57, RCP/RCS или другой формат под программу проектировщика. Для чертежей используют DWG/DXF и PDF. Для просмотра удобно передавать панорамы, фото и структурированный архив.
Если данные нужны нескольким участникам, полезно заранее разделить материалы: один набор для просмотра, один для черчения, один для моделирования, один для проверки сложных зон. Так меньше риск, что дизайнер получит только PDF, а инженер - только фото.
Если сканирование уже выполнено, но облако нужно подготовить для работы, может понадобиться обработка и регистрация облаков точек, нарезка по зонам, перевод форматов и проверка структуры материалов.
Точность, сроки и ограничения
Точность и сроки зависят от площади офиса, числа помещений, высоты, мебели, доступа, стеклянных перегородок, потолочной инженерии, требований к DWG/PDF, разрезам, панорамам, облаку точек и модели. Один срок для всех офисов обещать некорректно.

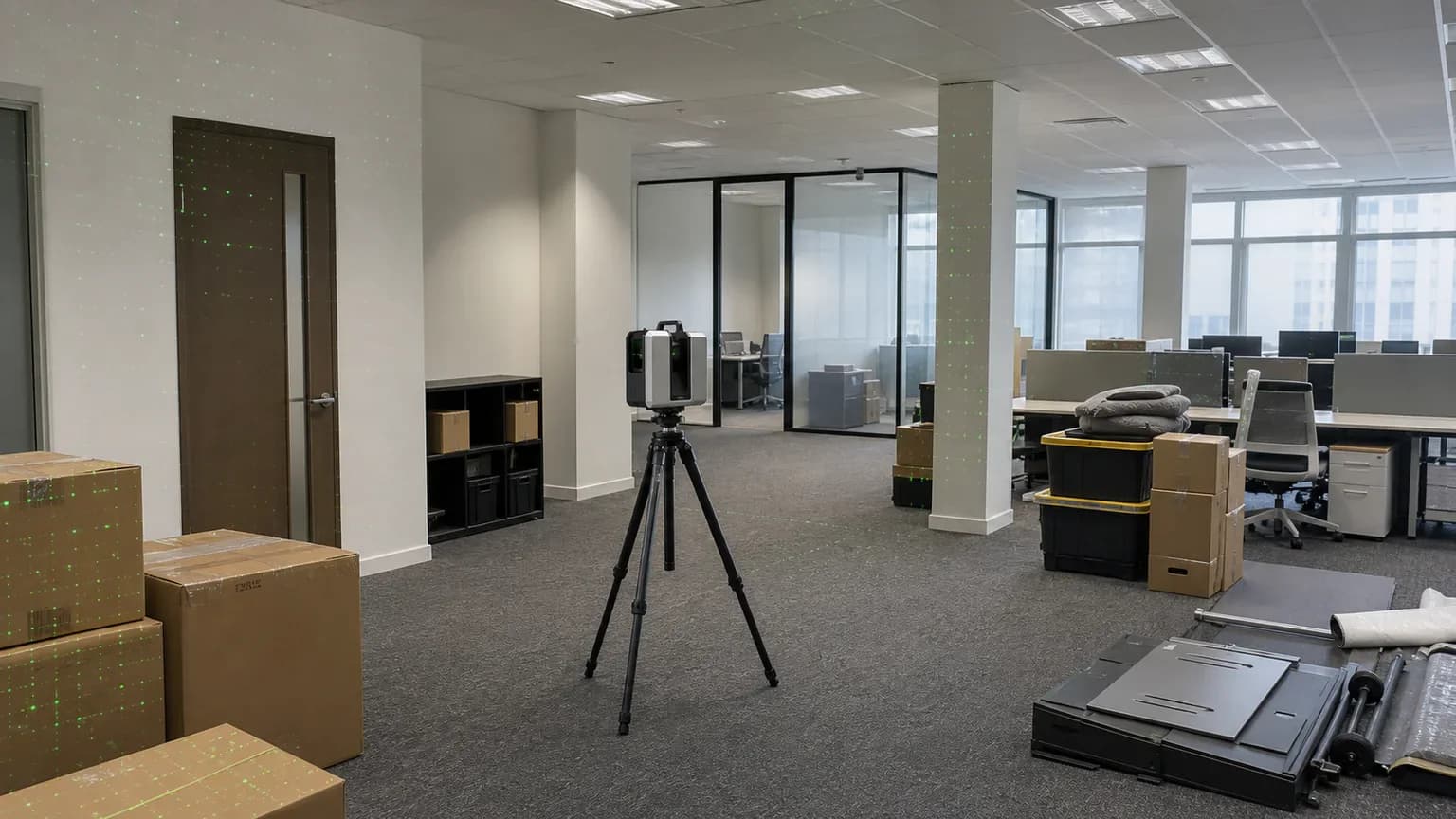

Сканер фиксирует видимые поверхности. Он не видит сквозь мебель, закрытые двери, потолочные панели, короба, отделку, шкафы, архивные стеллажи и временные перегородки. Такие зоны нужно либо открыть, либо отметить как ограничение.
Как подготовить офис к выезду
Подготовка не требует останавливать всю работу офиса, но несколько действий сильно повышают полноту данных. Нужно назначить ответственного, открыть нужные помещения, предупредить охрану или управляющую компанию и заранее показать зоны, которые критичны для проекта.
Если офис занят мебелью, важно освободить хотя бы те стены, углы, щиты, радиаторы, витражи и проходы, которые влияют на будущую планировку. Не всегда нужно выносить все столы, но закрытый шкафами периметр нельзя качественно отразить в обмерном чертеже.
Если для проекта важны трассы над подвесным потолком, заранее откройте несколько потолочных панелей или согласуйте доступ к скрытым участкам. Сканер хорошо фиксирует видимые поверхности, но не показывает то, что закрыто плитой, коробом или отделкой.
Подготовка к сканированию офиса
| Что подготовить | Зачем это нужно | Что передать исполнителю |
|---|---|---|
| Старый план и список помещений | Помогают не пропустить комнаты и быстрее сверить границы. | План БТИ, схему аренды или план от управляющей компании. |
| Доступ к закрытым зонам | Без доступа часть офиса останется неполной. | Контакты ответственного, пропуска, правила здания. |
| Критичные стены и углы | Мебель может закрыть элементы, нужные для чертежа. | Список зон, где нужно освободить периметр. |
| Потолочные участки | Инженерия над потолком не видна через панели. | Какие панели открыть и какие трассы важны. |
| Будущий результат | Состав работ зависит от того, нужен ли только план или еще разрезы и модель. | DWG/DXF, PDF, панорамы, облако точек или 3D/CAD. |
Старый план и список помещений
- Зачем это нужно
- Помогают не пропустить комнаты и быстрее сверить границы.
- Что передать исполнителю
- План БТИ, схему аренды или план от управляющей компании.
Доступ к закрытым зонам
- Зачем это нужно
- Без доступа часть офиса останется неполной.
- Что передать исполнителю
- Контакты ответственного, пропуска, правила здания.
Критичные стены и углы
- Зачем это нужно
- Мебель может закрыть элементы, нужные для чертежа.
- Что передать исполнителю
- Список зон, где нужно освободить периметр.
Потолочные участки
- Зачем это нужно
- Инженерия над потолком не видна через панели.
- Что передать исполнителю
- Какие панели открыть и какие трассы важны.
Будущий результат
- Зачем это нужно
- Состав работ зависит от того, нужен ли только план или еще разрезы и модель.
- Что передать исполнителю
- DWG/DXF, PDF, панорамы, облако точек или 3D/CAD.
Что влияет на полноту данных
| Фактор | Как влияет | Что сделать заранее |
|---|---|---|
| Закрытые кабинеты | Останутся неполными или выпадут из обмера. | Назначить ответственного с доступом. |
| Мебель и архив | Закрывают стены, углы, розетки, радиаторы и часть пола. | Освободить критичные зоны или отметить ограничения. |
| Потолочные панели | Скрывают трассы и отметки над потолком. | Открыть нужные участки, если они важны для проекта. |
| Стеклянные перегородки | Требуют внимательной съемки и проверки отражений. | Указать, какие витражи и перегородки важны. |
| Режим здания | Ограничивает время, доступ и шумные работы рядом. | Согласовать пропуска и время выезда. |
Закрытые кабинеты
- Как влияет
- Останутся неполными или выпадут из обмера.
- Что сделать заранее
- Назначить ответственного с доступом.
Мебель и архив
- Как влияет
- Закрывают стены, углы, розетки, радиаторы и часть пола.
- Что сделать заранее
- Освободить критичные зоны или отметить ограничения.
Потолочные панели
- Как влияет
- Скрывают трассы и отметки над потолком.
- Что сделать заранее
- Открыть нужные участки, если они важны для проекта.
Стеклянные перегородки
- Как влияет
- Требуют внимательной съемки и проверки отражений.
- Что сделать заранее
- Указать, какие витражи и перегородки важны.
Режим здания
- Как влияет
- Ограничивает время, доступ и шумные работы рядом.
- Что сделать заранее
- Согласовать пропуска и время выезда.
Ручные обмеры или 3D-сканирование офиса
Ручные обмеры могут быть достаточны для небольшого понятного офиса, если нужен простой план без сложной инженерии, без облака точек и без детальной фиксации потолков.
3D-сканирование лучше выбирать, если офис сложный, большой, с несколькими зонами, колоннами, стеклянными перегородками, потолочной инженерией, будущей реконструкцией или несколькими участниками, которым нужны проверяемые исходные данные.
Как выбрать метод
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Ручные обмеры | Небольшой офис, простая геометрия, базовый план. | Выше риск пропустить потолки и сложные зоны. |
| 3D-сканирование | Дизайн-проект, реконструкция, инженерия, стеклянные перегородки, точный DWG/PDF. | Требует обработки; чертежи и модель готовятся отдельно. |
| Комбинированный подход | Часть офиса простая, а критичные зоны лучше снять сканером. | Нужно заранее разделить зоны и результат. |
Ручные обмеры
- Когда подходит
- Небольшой офис, простая геометрия, базовый план.
- Ограничения
- Выше риск пропустить потолки и сложные зоны.
3D-сканирование
- Когда подходит
- Дизайн-проект, реконструкция, инженерия, стеклянные перегородки, точный DWG/PDF.
- Ограничения
- Требует обработки; чертежи и модель готовятся отдельно.
Комбинированный подход
- Когда подходит
- Часть офиса простая, а критичные зоны лучше снять сканером.
- Ограничения
- Нужно заранее разделить зоны и результат.
Пример из практики
Типовая ситуация: компания арендует этаж под новый офис. Есть схема от собственника, но после прежнего арендатора остались стеклянные перегородки, часть потолков раскрыта, серверная перенесена, а дизайнеру нужно быстро подготовить планировку рабочих мест и переговорных.
Достаточный состав: 3D-сканирование офиса, облако точек, панорамы, обмерный план в DWG/PDF, план потолков, отметки инженерных зон и список ограничений доступа. Если позже потребуется модель, ее готовят отдельным этапом по согласованной детализации.
В результате команда работает не с предположениями, а с фактической основой: видит колонны, витражи, высоты, инженерные трассы, существующие перегородки и зоны, которые нужно проверить до проектных решений.
Частые ошибки заказчика
Ошибки перед сканированием офиса
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Доверять только старому плану | Перегородки, инженерия и фактические высоты могли измениться. | Сверить план с фактом до дизайн-проекта. |
| Не согласовать результат | Можно получить облако точек, но не получить нужный DWG/PDF. | Сразу указать, кому и в каком формате нужны материалы. |
| Не открыть критичные зоны | Серверная, щитовая, санузлы или закрытые кабинеты останутся неполными. | Назначить ответственного и проверить доступ. |
| Ждать проект реконструкции от сканирования | Сканирование фиксирует факт, но не разрабатывает проектные решения. | Разделить съемку, чертежи, проект и согласования. |
| Не предупредить о мебели | Шкафы и рабочие места закроют стены, розетки, радиаторы и углы. | Освободить важные зоны или принять ограничение. |
Доверять только старому плану
- Чем опасна
- Перегородки, инженерия и фактические высоты могли измениться.
- Как избежать
- Сверить план с фактом до дизайн-проекта.
Не согласовать результат
- Чем опасна
- Можно получить облако точек, но не получить нужный DWG/PDF.
- Как избежать
- Сразу указать, кому и в каком формате нужны материалы.
Не открыть критичные зоны
- Чем опасна
- Серверная, щитовая, санузлы или закрытые кабинеты останутся неполными.
- Как избежать
- Назначить ответственного и проверить доступ.
Ждать проект реконструкции от сканирования
- Чем опасна
- Сканирование фиксирует факт, но не разрабатывает проектные решения.
- Как избежать
- Разделить съемку, чертежи, проект и согласования.
Не предупредить о мебели
- Чем опасна
- Шкафы и рабочие места закроют стены, розетки, радиаторы и углы.
- Как избежать
- Освободить важные зоны или принять ограничение.
Что прислать для расчета
Для предварительной оценки пришлите адрес или район, этаж, примерную площадь, старый план, фото или видео офиса, режим доступа, сроки, задачу ремонта или реконструкции и желаемый результат.
Отдельно напишите, кто будет пользоваться материалами: собственник, арендатор, дизайнер, архитектор, инженер, проектировщик, подрядчик или управляющая компания. Это помогает выбрать достаточный состав без лишних файлов.
Если требования пока не сформулированы, полезно заранее описать техническое задание: зоны, форматы, точность, будущие пользователи, ограничения доступа и материалы, которые нужны после выезда.
Вопросы и ответы
Зачем сканировать офис перед дизайн-проектом?
Чтобы дизайнер и проектная команда работали с фактической планировкой, высотами, колоннами, перегородками, витражами, потолками, инженерными зонами и ограничениями доступа, а не только со старой схемой.
Что входит в обмерный план офиса?
Обычно в обмерный план входят стены, перегородки, проемы, колонны, основные размеры, высоты, важные инженерные элементы и зоны, которые влияют на дизайн-проект или реконструкцию. Состав DWG/PDF лучше согласовать до выезда.
Когда достаточно ручных обмеров?
Ручных обмеров может хватить для небольшого простого офиса без сложных потолков, инженерии, стеклянных перегородок и требований к облаку точек. Если офис сложный или данные нужны нескольким участникам, надежнее 3D-сканирование.
Можно ли по сканированию сделать план офиса в DWG?
Да, по данным сканирования можно подготовить план офиса в DWG/DXF и PDF. Важно заранее согласовать, нужны ли только стены и проемы или также потолки, инженерия, отметки, разрезы и отдельные зоны.
Заменяет ли сканирование проект реконструкции?
Нет. Сканирование фиксирует фактическое состояние офиса, но не заменяет проект реконструкции, проект перепланировки, рабочую документацию, техническое заключение и согласования.
Нужны ли панорамы офиса?
Панорамы полезны, если команда будет обсуждать объект удаленно или возвращаться к деталям после выезда: щитам, потолкам, витражам, перегородкам, мебели, доступу и спорным зонам.
Что делать, если часть офиса закрыта или заставлена мебелью?
Такие зоны нужно открыть до выезда или заранее отметить как ограничение. Сканер фиксирует только видимые поверхности, поэтому закрытые комнаты, шкафы, архив и потолочные панели могут оставить неполные данные.
Сколько длится 3D-сканирование офиса?
Срок зависит от площади, числа помещений, доступа, мебели, высоты, потолочной инженерии и состава результата. Отдельно учитывается обработка облака точек, панорамы, DWG/PDF, разрезы и модель, если она нужна.
Что прислать для расчета?
Пришлите старый план, фото или видео, адрес или район, этаж, примерную площадь, сроки, режим доступа, задачу ремонта или реконструкции и желаемые форматы: DWG, PDF, облако точек, панорамы или модель.
Итог
3D-сканирование офиса перед дизайн-проектом и реконструкцией нужно, когда будущие решения должны опираться на фактические данные: планировку, высоты, колонны, перегородки, потолки, инженерные трассы и ограничения доступа.
Хороший результат - это не максимальный набор файлов, а достаточная основа для вашей команды: обмерный план офиса, DWG/PDF, панорамы, облако точек, разрезы или модель по согласованной задаче.
