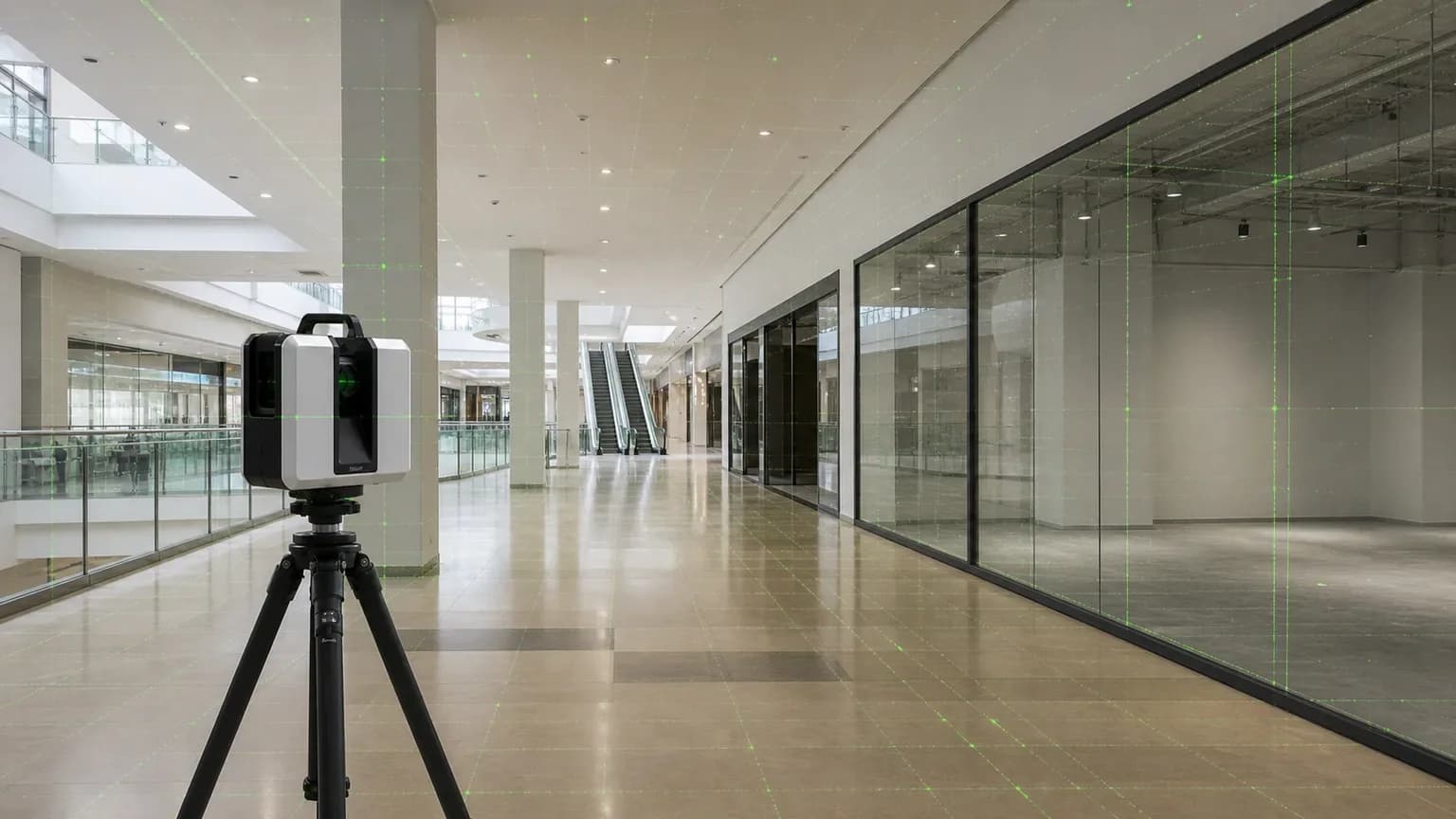

Лазерное сканирование торгового помещения и ТЦ перед реконструкцией нужно, чтобы зафиксировать фактические границы торгового блока, витрину, входную группу, колонны, высоты, потолочную инженерию, общие зоны и ограничения доступа.
В торговых объектах редко достаточно старой арендной схемы. После прошлых ремонтов меняются перегородки, витрины, вывесочные зоны, инженерные выводы, потолки, складские помещения, служебные проходы и границы, за которые отвечает арендатор или управляющая компания.
Сканирование не заменяет проект реконструкции, проект перепланировки, согласование с управляющей компанией, обследование конструкций и рабочую документацию. Оно дает фактическую основу, по которой дизайнер, архитектор, инженер и подрядчик могут принимать решения.
Коротко: когда сканирование торгового объекта оправдано
Сканирование оправдано, если торговое помещение готовят к реконструкции, ремонту, смене арендатора, обновлению витрины, изменению входной группы, переносу перегородок, устройству зоны питания, проверке потолков или привязке инженерии.
Результатом может быть облако точек, панорамы, обмерный план торгового помещения, план ТЦ в DWG/DXF (рабочие файлы для черчения), PDF для просмотра, разрезы, отметки, план потолков или 3D/CAD-модель по согласованной задаче.
Что проверить перед реконструкцией
| Сценарий | Что важно зафиксировать | Что передать команде |
|---|---|---|
| Торговый блок в ТЦ | Границы аренды, витрину, вход, колонны, высоты, потолки и инженерные выводы. | Обмерный план, DWG/PDF, фото или панорамы. |
| Магазин после демонтажа | Раскрытые потолки, кабельные лотки, вентиляцию, пожарные элементы и пол. | Облако точек, план потолков, разрезы и отметки. |
| Зона питания или кафе | Мокрые точки, вентиляцию, вытяжку, электрику, высоты и служебный доступ. | План инженерных зон, DWG/PDF, панорамы. |
| Общие зоны ТЦ | Коридоры, атриум, лифтовой холл, эскалаторы, витражи, колонны и перепады пола. | Границы съемки, панорамы, облако точек, разрезы. |
Торговый блок в ТЦ
- Что важно зафиксировать
- Границы аренды, витрину, вход, колонны, высоты, потолки и инженерные выводы.
- Что передать команде
- Обмерный план, DWG/PDF, фото или панорамы.
Магазин после демонтажа
- Что важно зафиксировать
- Раскрытые потолки, кабельные лотки, вентиляцию, пожарные элементы и пол.
- Что передать команде
- Облако точек, план потолков, разрезы и отметки.
Зона питания или кафе
- Что важно зафиксировать
- Мокрые точки, вентиляцию, вытяжку, электрику, высоты и служебный доступ.
- Что передать команде
- План инженерных зон, DWG/PDF, панорамы.
Общие зоны ТЦ
- Что важно зафиксировать
- Коридоры, атриум, лифтовой холл, эскалаторы, витражи, колонны и перепады пола.
- Что передать команде
- Границы съемки, панорамы, облако точек, разрезы.
Когда нужно, а когда можно проще
Нужно
Сканирование нужно, если проект зависит от точного положения витрины, колонн, перегородок, входной группы, инженерии, высот, потолочных трасс, служебных проходов, разгрузочной зоны или границ торгового блока.
Метод особенно полезен для ТЦ и крупных торговых помещений, где одновременно участвуют арендатор, собственник, управляющая компания, дизайнер, инженер, подрядчик и служба эксплуатации.
Можно обойтись проще
Если помещение небольшое, геометрия понятная, ремонт не затрагивает витрину, потолки и инженерию, иногда достаточно ручных обмеров и нескольких контрольных размеров.
Но если данные нужны для рабочей команды, сметы, чертежей, согласования границ или проверки старой схемы, лучше сразу определить нужный результат: план, панорамы, облако точек, разрезы или модель.
Для каких торговых сценариев подходит 3D-сканирование
3D-сканирование подходит для магазина в ТЦ, отдельного торгового помещения, салона, павильона, зоны питания, кафе, клиентской зоны, витринной группы, служебного коридора, разгрузочной зоны, технического помещения и части общих зон.
Для торгового объекта важно не только снять стены. Нужно понять, где проходят границы ответственности, какие зоны относятся к арендатору, что остается в ведении ТЦ и какие элементы нельзя менять без отдельного согласования.
Если объект большой, сканирование можно разделить на участки: торговый зал, витрина, склад, подсобные помещения, потолочная инженерия, общие коридоры, входная группа, служебный путь и зоны разгрузки.
Границы объекта: торговый блок, витрина и общие зоны
Перед выездом нужно определить, что именно входит в съемку. Иногда заказчику нужен только торговый блок внутри границ аренды, а иногда без витрины, части общего коридора, входной группы, технического помещения или служебного прохода материалы будут неполными.
Для ТЦ особенно важны соседние зоны: общий коридор, атриум, эскалатор, лифтовой холл, пожарные шкафы, витражи, колонны, навигация, технические двери, зоны разгрузки и инженерные помещения. Доступ к ним часто согласуется с управляющей компанией.
Если границы не проговорить заранее, можно получить точный план торгового зала, но не получить данные по витрине, высотам общего коридора или инженерному узлу, от которых зависит будущая реконструкция.
Почему старую схему ТЦ нужно сверять
Схема аренды, план БТИ или план от предыдущего арендатора полезны как старт, но они не всегда показывают фактическое состояние. Витрина могла измениться, перегородки могли перенести, потолок открыть или закрыть, а инженерные выводы могли оказаться в другом месте.
Фото тоже не заменяют обмеры. По ним сложно точно понять высоты, ширину витрины, положение колонн, перепады пола, габариты входной группы, отметки потолков и расстояния до инженерных элементов.
Что важно зафиксировать в торговом помещении
Обычно фиксируют стены, перегородки, витрину, входную группу, колонны, пилоны, проемы, высоты, отметки пола и потолка, ниши, короба, двери, складские помещения, санузлы, мокрые зоны и служебные проходы.

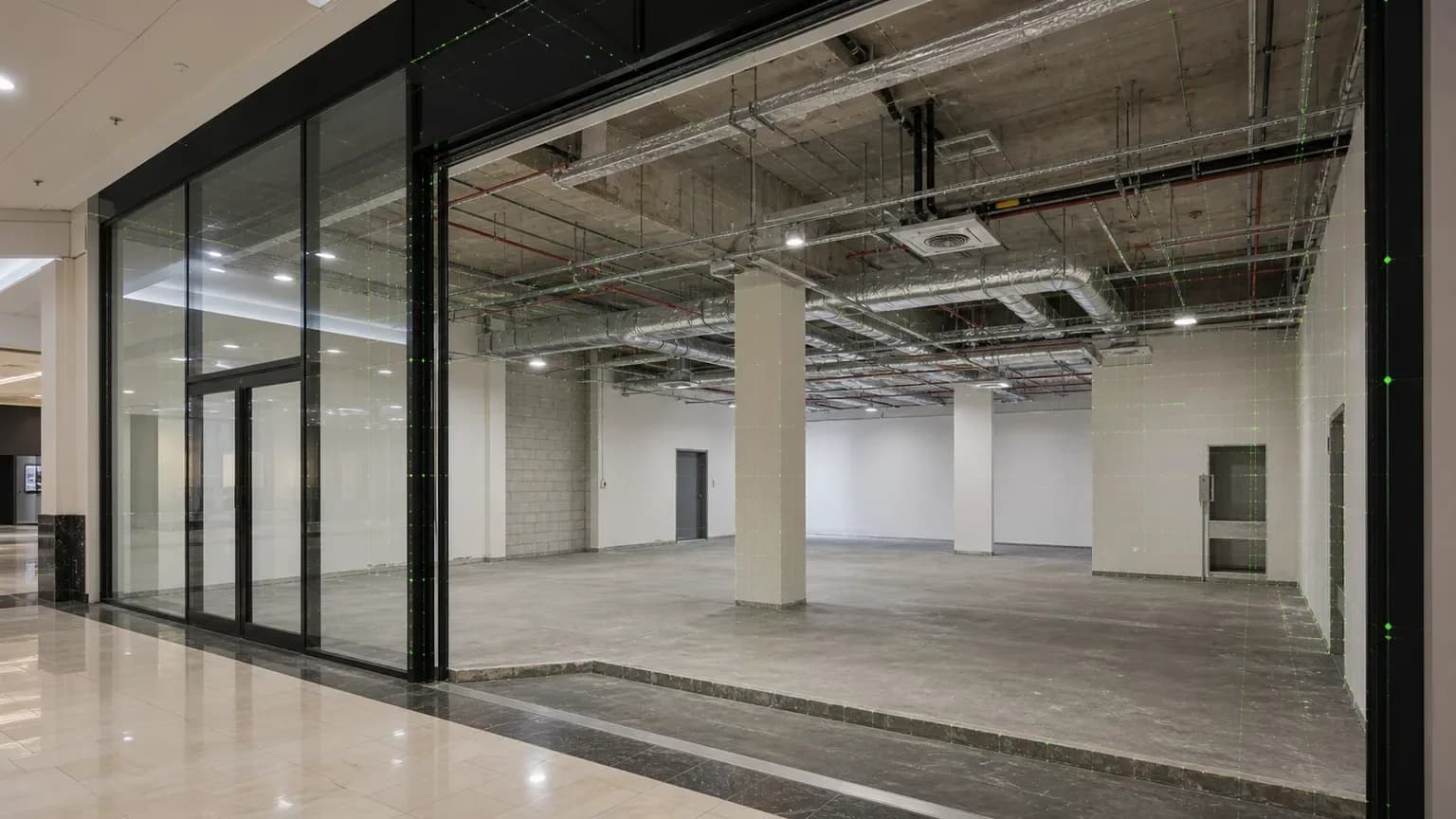

Отдельно проверяют потолочную инженерию: вентиляцию, кондиционирование, кабельные лотки, щиты, пожарные элементы, спринклеры, освещение, датчики, шахты, люки и места, где доступ закрыт отделкой или оборудованием.
Для торговых объектов с фасадной частью может понадобиться отдельная фасадная съемка: витражи, входная группа, вывесочная зона, козырек и примыкания к внешним конструкциям.
Реконструкция и перепланировка: что не входит автоматически
Лазерное сканирование помогает получить фактическую основу перед реконструкцией: где сейчас находятся стены, витрина, вход, колонны, инженерные зоны, потолки, служебные проходы и границы торгового блока.
Но сканирование не является проектом реконструкции, проектом перепланировки, согласованием с ТЦ, техническим заключением, обследованием конструкций или разрешением на работы. Эти задачи выполняются отдельно, если они нужны.
Правильная последовательность понятна: сначала фиксируется объект как он есть, затем проектная команда использует данные для решений, чертежей, расчетов, согласования с управляющей компанией и подготовки работ.

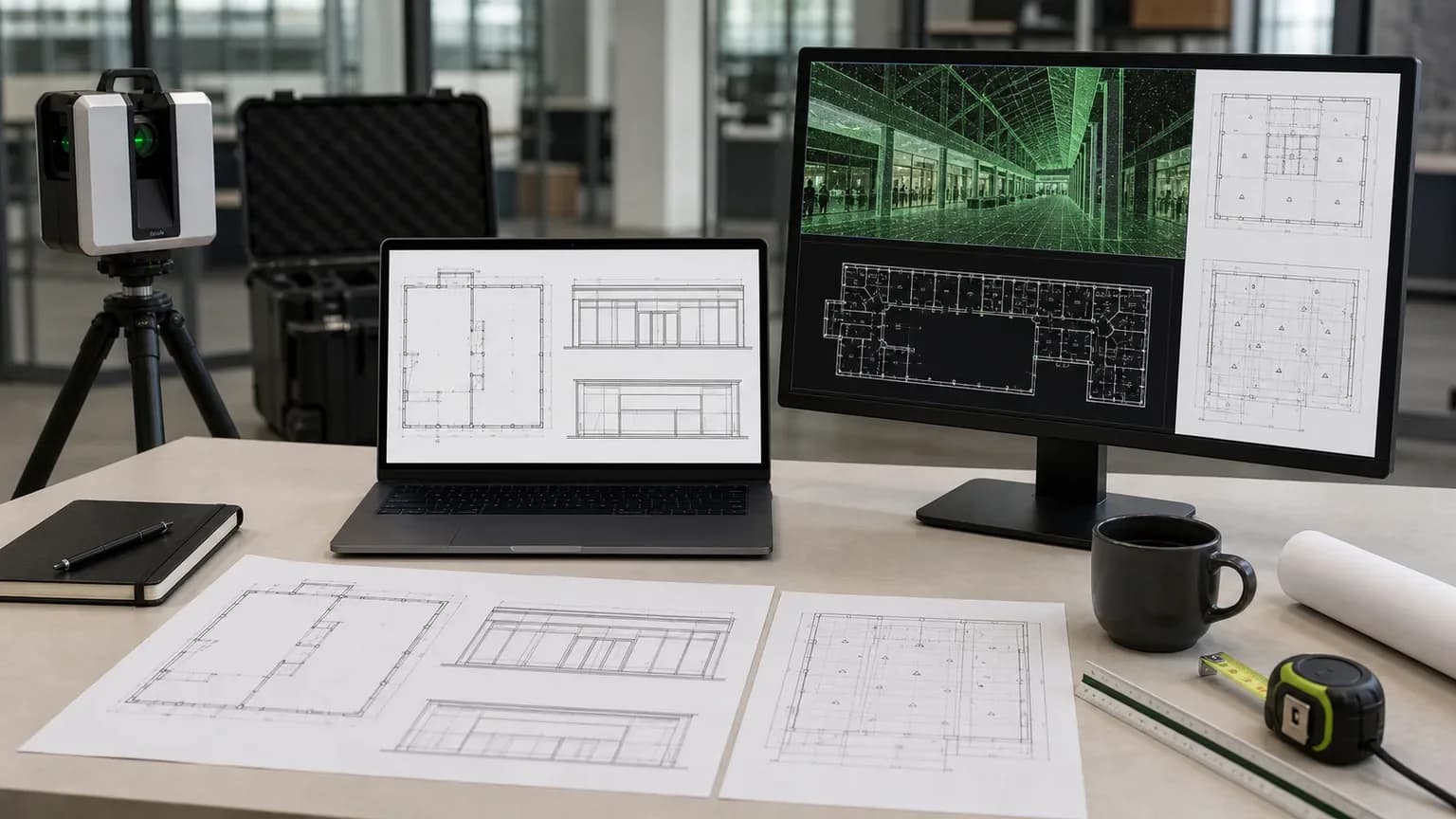

Что получает заказчик
Базовый результат после выезда - зарегистрированное облако точек и, если согласовано, панорамы. Облако точек позволяет возвращаться к торговому объекту после выезда и проверять размеры видимых элементов.
Для реконструкции чаще нужны понятные рабочие материалы: обмерный план торгового помещения, план потолков, разрезы, отметки, план витрины, DWG/DXF для черчения и PDF для просмотра подрядчиками и управляющей компанией.
Если нужна объемная основа, по облаку точек можно подготовить 3D/CAD-модель. Информационная модель здания, атрибутика и специальные форматы не появляются автоматически и согласуются отдельной задачей.
Материалы под участников проекта
| Кому передают | Что обычно удобно | Что уточнить заранее |
|---|---|---|
| Арендатору | PDF, панорамы, план торгового блока и список ограничений. | Какие решения нужно принять до ремонта. |
| Дизайнеру | DWG/DXF, PDF, панорамы, обмерный план и план потолков. | Нужны ли витрина, высоты, служебные зоны и мебельные привязки. |
| Инженеру | Облако точек, разрезы, инженерные зоны, потолки, щиты и шахты. | Какие системы входят в работу и что скрыто отделкой. |
| Подрядчику | PDF, планы, разрезы, фото, панорамы и список недоступных мест. | Какие зоны влияют на смету и монтаж. |
| Управляющей компании | Понятные планы, границы работ, общие зоны и ограничения доступа. | Какие требования ТЦ нужно учесть в составе материалов. |
Арендатору
- Что обычно удобно
- PDF, панорамы, план торгового блока и список ограничений.
- Что уточнить заранее
- Какие решения нужно принять до ремонта.
Дизайнеру
- Что обычно удобно
- DWG/DXF, PDF, панорамы, обмерный план и план потолков.
- Что уточнить заранее
- Нужны ли витрина, высоты, служебные зоны и мебельные привязки.
Инженеру
- Что обычно удобно
- Облако точек, разрезы, инженерные зоны, потолки, щиты и шахты.
- Что уточнить заранее
- Какие системы входят в работу и что скрыто отделкой.
Подрядчику
- Что обычно удобно
- PDF, планы, разрезы, фото, панорамы и список недоступных мест.
- Что уточнить заранее
- Какие зоны влияют на смету и монтаж.
Управляющей компании
- Что обычно удобно
- Понятные планы, границы работ, общие зоны и ограничения доступа.
- Что уточнить заранее
- Какие требования ТЦ нужно учесть в составе материалов.
Форматы данных
Форматы лучше согласовать до выезда. Для облака точек часто обсуждают E57, RCP/RCS или другой формат под программу проектировщика. Для чертежей используют DWG/DXF и PDF. Для просмотра удобны панорамы и структурированный архив.
Если материалы нужны нескольким участникам, полезно заранее разделить наборы: один для просмотра, один для черчения, один для моделирования, один для согласования с управляющей компанией и один для проверки сложных зон.
Если сканирование уже выполнено, но облако нужно подготовить для другой команды, может понадобиться обработка и регистрация облаков точек, нарезка по зонам и перевод форматов.

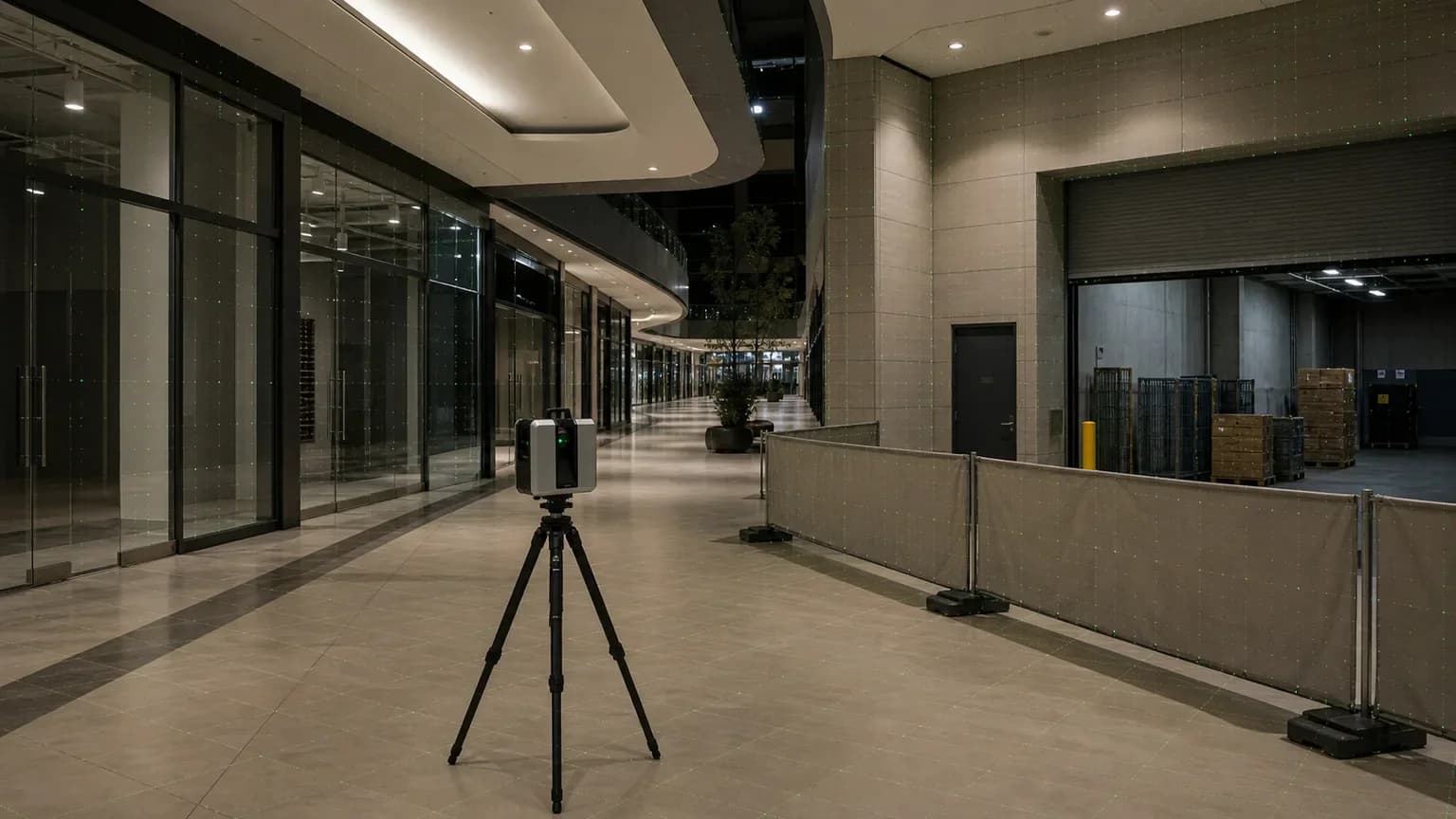

Режим работы ТЦ и доступ
Торговый объект может продолжать работать во время подготовки к ремонту. Поэтому заранее обсуждают время выезда, ночное окно, доступ через охрану, правила проноса оборудования, служебные коридоры, разгрузку и зоны, где нельзя мешать посетителям или арендаторам.
Если нужно снять общие зоны, витрину, коридор, лифтовой холл, пожарные шкафы или технические помещения, часто требуется согласование с управляющей компанией. Без этого часть объекта может остаться недоступной.
Что согласовать до выезда
| Вопрос | Почему важно | Что передать исполнителю |
|---|---|---|
| Время съемки | Днем может быть поток посетителей и арендаторов. | Разрешенное окно работ и контакты ответственного. |
| Доступ в служебные зоны | Коридоры, разгрузка и технические помещения часто закрыты. | Пропуска, сопровождающий, список помещений. |
| Границы общих зон | Проект может зависеть от коридора, атриума, витрины и входной группы. | Схему ТЦ и зоны, которые нужно включить. |
| Правила объекта | Охрана может ограничивать штативы, проходы и перемещения. | Требования управляющей компании. |
| Состояние помещения | Товар, мебель и временные перегородки закрывают поверхности. | Что нужно освободить до выезда. |
Время съемки
- Почему важно
- Днем может быть поток посетителей и арендаторов.
- Что передать исполнителю
- Разрешенное окно работ и контакты ответственного.
Доступ в служебные зоны
- Почему важно
- Коридоры, разгрузка и технические помещения часто закрыты.
- Что передать исполнителю
- Пропуска, сопровождающий, список помещений.
Границы общих зон
- Почему важно
- Проект может зависеть от коридора, атриума, витрины и входной группы.
- Что передать исполнителю
- Схему ТЦ и зоны, которые нужно включить.
Правила объекта
- Почему важно
- Охрана может ограничивать штативы, проходы и перемещения.
- Что передать исполнителю
- Требования управляющей компании.
Состояние помещения
- Почему важно
- Товар, мебель и временные перегородки закрывают поверхности.
- Что передать исполнителю
- Что нужно освободить до выезда.
Точность, сроки и ограничения
Точность и сроки зависят от площади, числа помещений, высот, витрин, посетительского потока, доступа к потолкам, инженерии, служебным зонам, требований к DWG/PDF, панорамам, облаку точек и модели. Один срок для всех торговых объектов обещать некорректно.
Сканер фиксирует видимые поверхности. Он не видит сквозь товар, мебель, закрытые витрины, рольставни, потолочные панели, отделку, короба, закрытые двери и временные перегородки. Такие зоны нужно открыть или отметить как ограничение.
Что влияет на полноту данных
| Фактор | Как влияет | Что сделать заранее |
|---|---|---|
| Товар и оборудование | Закрывают стены, пол, витрину и инженерные выводы. | Освободить критичные зоны. |
| Подвесной потолок | Скрывает трассы, отметки и инженерные элементы. | Открыть нужные панели или принять ограничение. |
| Общие зоны | Могут быть недоступны без согласования. | Получить разрешение управляющей компании. |
| Поток посетителей | Снижает удобство и скорость съемки. | Выбрать раннее, ночное или другое спокойное окно. |
| Служебные помещения | Часто закрыты охраной или эксплуатацией. | Назначить сопровождающего с ключами. |
Товар и оборудование
- Как влияет
- Закрывают стены, пол, витрину и инженерные выводы.
- Что сделать заранее
- Освободить критичные зоны.
Подвесной потолок
- Как влияет
- Скрывает трассы, отметки и инженерные элементы.
- Что сделать заранее
- Открыть нужные панели или принять ограничение.
Общие зоны
- Как влияет
- Могут быть недоступны без согласования.
- Что сделать заранее
- Получить разрешение управляющей компании.
Поток посетителей
- Как влияет
- Снижает удобство и скорость съемки.
- Что сделать заранее
- Выбрать раннее, ночное или другое спокойное окно.
Служебные помещения
- Как влияет
- Часто закрыты охраной или эксплуатацией.
- Что сделать заранее
- Назначить сопровождающего с ключами.
Ручные обмеры или 3D-сканирование
Ручные обмеры могут подойти для небольшого простого магазина, если нужно быстро получить базовые размеры и ремонт не затрагивает витрину, потолки, общие зоны и сложную инженерию.
3D-сканирование лучше выбирать, если торговое помещение большое, с витриной, колоннами, несколькими уровнями, потолочной инженерией, служебными помещениями, реконструкцией или требованиями управляющей компании к материалам.
Как выбрать метод
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Ручные обмеры | Небольшой понятный магазин и простой план. | Выше риск пропустить потолки, витрины и инженерные зоны. |
| 3D-сканирование | Реконструкция, витрины, общие зоны, инженерия, точный DWG/PDF. | Требует обработки; чертежи и модель готовятся отдельно. |
| Комбинированный подход | Торговый зал простой, а витрину и потолки лучше снять сканером. | Нужно заранее разделить зоны и результат. |
Ручные обмеры
- Когда подходит
- Небольшой понятный магазин и простой план.
- Ограничения
- Выше риск пропустить потолки, витрины и инженерные зоны.
3D-сканирование
- Когда подходит
- Реконструкция, витрины, общие зоны, инженерия, точный DWG/PDF.
- Ограничения
- Требует обработки; чертежи и модель готовятся отдельно.
Комбинированный подход
- Когда подходит
- Торговый зал простой, а витрину и потолки лучше снять сканером.
- Ограничения
- Нужно заранее разделить зоны и результат.
Пример из практики
Типовая ситуация: арендатор готовит магазин в ТЦ к реконструкции. Есть схема аренды, но после демонтажа открылась потолочная инженерия, витрина оказалась смещена относительно старого плана, а управляющая компания просит показать границы работ и общие зоны.
Достаточный состав: лазерное сканирование торгового блока, витрины, части общего коридора и служебного доступа; облако точек; панорамы; обмерный план в DWG/PDF; план потолков; разрезы и список ограничений.
Так дизайнер, инженер, подрядчик и управляющая компания обсуждают один и тот же фактический объект, а не разные версии старой схемы.
Частые ошибки заказчика
Ошибки перед сканированием торгового объекта
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Снять только торговый зал | Не хватит данных по витрине, входу или общему коридору. | Согласовать границы объекта. |
| Доверять старой схеме | Границы, потолки и инженерия могли измениться. | Сверить схему с фактическим обмером. |
| Не согласовать доступ с ТЦ | Служебные зоны и общие коридоры могут быть закрыты. | Получить разрешение и назначить сопровождающего. |
| Не уточнить форматы | Команда может получить PDF, когда нужен DWG/DXF или облако точек. | Спросить требования дизайнера и инженера. |
| Ждать проект реконструкции от съемки | Сканирование фиксирует факт, но не разрабатывает решения. | Разделить съемку, чертежи, проект и согласования. |
Снять только торговый зал
- Чем опасна
- Не хватит данных по витрине, входу или общему коридору.
- Как избежать
- Согласовать границы объекта.
Доверять старой схеме
- Чем опасна
- Границы, потолки и инженерия могли измениться.
- Как избежать
- Сверить схему с фактическим обмером.
Не согласовать доступ с ТЦ
- Чем опасна
- Служебные зоны и общие коридоры могут быть закрыты.
- Как избежать
- Получить разрешение и назначить сопровождающего.
Не уточнить форматы
- Чем опасна
- Команда может получить PDF, когда нужен DWG/DXF или облако точек.
- Как избежать
- Спросить требования дизайнера и инженера.
Ждать проект реконструкции от съемки
- Чем опасна
- Сканирование фиксирует факт, но не разрабатывает решения.
- Как избежать
- Разделить съемку, чертежи, проект и согласования.
Что прислать для расчета
Для предварительной оценки пришлите адрес или район, тип объекта, старую схему ТЦ или план БТИ, фото или видео, примерную площадь, этаж, высоты, режим доступа, сроки, будущую задачу и желаемые форматы.
Отдельно напишите, кто будет пользоваться материалами: арендатор, собственник, дизайнер, архитектор, инженер, подрядчик, управляющая компания или служба эксплуатации. Это помогает выбрать достаточный состав работ.
Если требования еще не ясны, полезно заранее сформулировать техническое задание: зоны, форматы, точность, будущие пользователи, доступ, ограничения ТЦ и материалы после выезда.
Вопросы и ответы
Зачем сканировать торговое помещение перед реконструкцией?
Чтобы проектная команда работала с фактическими границами, витриной, высотами, колоннами, потолками, инженерией, общими зонами и ограничениями доступа, а не только со старой схемой.
Что входит в обмерный план торгового помещения?
Обычно в него входят стены, перегородки, витрина, входная группа, колонны, проемы, основные размеры, высоты, важные инженерные элементы и зоны, которые влияют на реконструкцию. Состав DWG/PDF согласуют заранее.
Можно ли снимать ТЦ во время работы?
Иногда можно, но чаще удобнее согласовать спокойное окно: раннее утро, вечер или ночь. Важно не мешать посетителям и арендаторам, а также заранее решить вопрос с охраной и доступом в служебные зоны.
Нужно ли включать общий коридор и витрину?
Если реконструкция касается входа, витрины, вывесочной зоны, потолков или общих инженерных элементов, коридор и витрину лучше включить в границы съемки. Иначе данных может не хватить.
Заменяет ли сканирование согласование с управляющей компанией?
Нет. Сканирование дает фактические данные и материалы для обсуждения, но не заменяет согласование, проект реконструкции, проект перепланировки, техническое заключение и рабочую документацию.
Когда достаточно ручных обмеров?
Ручных обмеров может хватить для небольшого простого магазина без сложных потолков, витрины, общих зон и требований к облаку точек. Для ТЦ и реконструкции чаще надежнее 3D-сканирование.
Какие форматы нужны дизайнеру и инженеру?
Обычно дизайнеру нужны DWG/DXF и PDF, инженеру - облако точек, разрезы, потолки, инженерные зоны и панорамы. Но точный состав лучше согласовать с командой до выезда.
Что делать, если часть помещения закрыта товаром или оборудованием?
Такие зоны нужно освободить до выезда или отметить как ограничение. Сканер фиксирует только видимые поверхности, поэтому закрытые витрины, мебель, товар и потолочные панели могут оставить неполные данные.
Что прислать для расчета?
Пришлите схему ТЦ или старый план, фото, адрес или район, этаж, примерную площадь, задачу реконструкции, режим доступа, требования управляющей компании и желаемые форматы: DWG, PDF, облако точек, панорамы или модель.
Итог
Лазерное сканирование торгового помещения и ТЦ нужно, когда реконструкция должна опираться на фактические данные: границы, витрину, вход, высоты, колонны, потолки, инженерные зоны, общие участки и доступ.
Хороший результат - это не самый большой набор файлов, а достаточная основа для вашей команды: обмерный план, DWG/PDF, панорамы, облако точек, разрезы или модель по согласованной задаче.
