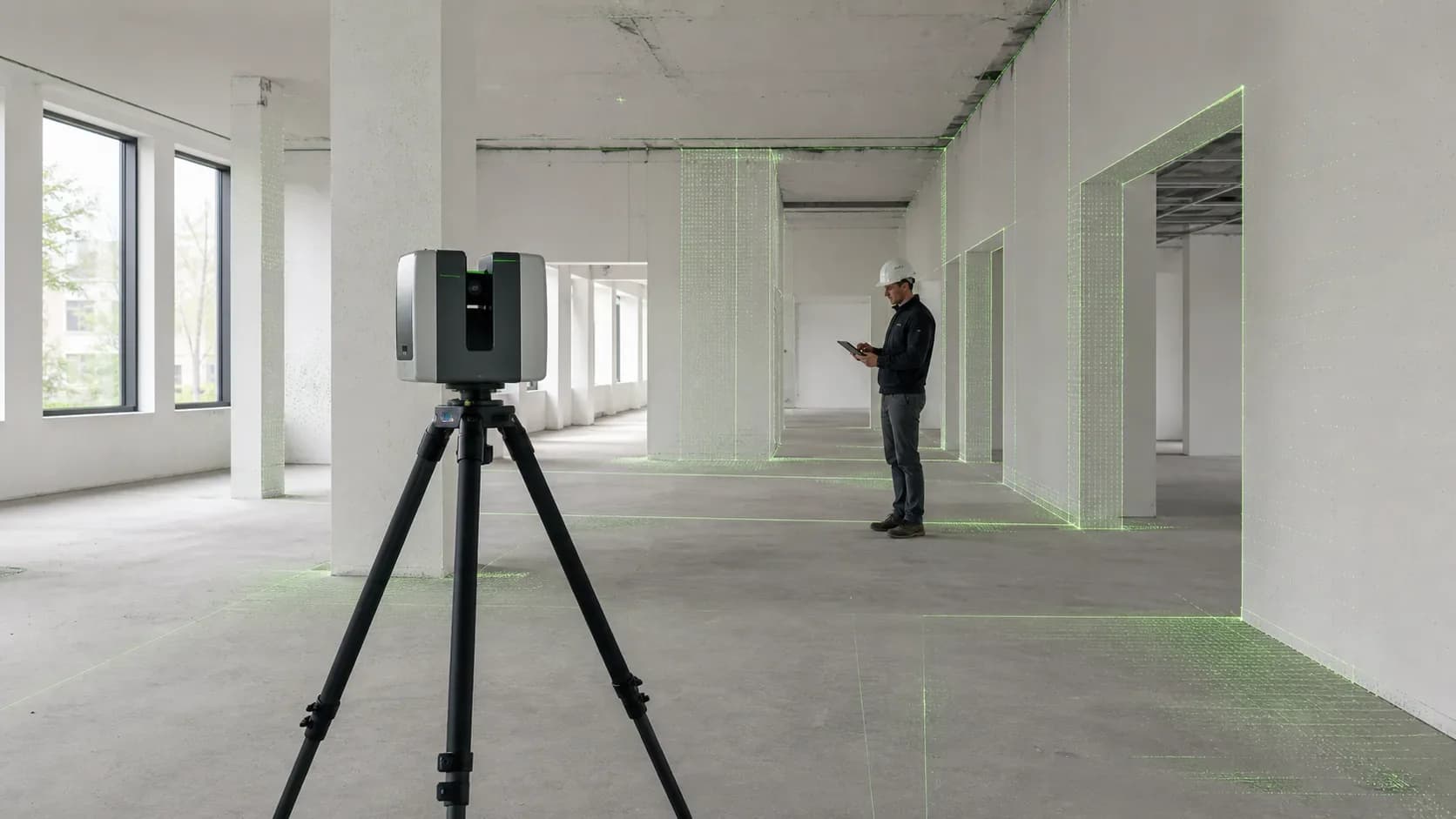

Лазерное 3D-сканирование помещений перед ремонтом и перепланировкой нужно, когда важно зафиксировать фактические стены, проемы, высоты, колонны, потолки и инженерные зоны до начала проектных решений.
Для простой комнаты иногда достаточно ручных обмеров. Но если помещение уже перестраивалось, есть старые планы, сложные потолки, ниши, витражи, инженерия или несколько участников ремонта, лучше получить проверяемую цифровую основу и исходные данные для дизайн-проекта.
Сканирование не заменяет дизайн-проект и не создает рабочую документацию автоматически. Оно дает фактические данные, из которых по согласованной задаче готовят облако точек, панорамы, DWG/PDF-чертежи, 3D/CAD-модель или другие материалы.
Коротко: когда сканирование помещения оправдано
3D-сканирование оправдано, когда цена ошибки выше стоимости нормальных исходных данных: нужно переносить перегородки, проверять старый план, подготовить обмерный план помещения, согласовать ремонт с дизайнером, понять высоты и инженерные ограничения или передать подрядчикам точные DWG/PDF.
Что выбрать перед ремонтом
| Ситуация | Достаточный подход | Что важно согласовать |
|---|---|---|
| Одна простая комната | Ручные обмеры | Размеры стен, проемы, высоты и базовый план. |
| Квартира или офис с перепланировкой | 3D-сканирование + обмерный план DWG/PDF | Перегородки, проемы, мокрые зоны, высоты и исходные данные для дизайн-проекта. |
| Коммерческое помещение | 3D-сканирование | Колонны, витражи, входная группа, инженерия и зоны арендатора. |
| Сложные потолки и инженерия | 3D-сканирование + панорамы | Отметки, трассы, подвесы, ограничения доступа и видимость элементов. |
| Нужна объемная работа | Облако точек + 3D/CAD по ТЗ | Границы модели, детализация, формат и что не входит автоматически. |
Одна простая комната
- Достаточный подход
- Ручные обмеры
- Что важно согласовать
- Размеры стен, проемы, высоты и базовый план.
Квартира или офис с перепланировкой
- Достаточный подход
- 3D-сканирование + обмерный план DWG/PDF
- Что важно согласовать
- Перегородки, проемы, мокрые зоны, высоты и исходные данные для дизайн-проекта.
Коммерческое помещение
- Достаточный подход
- 3D-сканирование
- Что важно согласовать
- Колонны, витражи, входная группа, инженерия и зоны арендатора.
Сложные потолки и инженерия
- Достаточный подход
- 3D-сканирование + панорамы
- Что важно согласовать
- Отметки, трассы, подвесы, ограничения доступа и видимость элементов.
Нужна объемная работа
- Достаточный подход
- Облако точек + 3D/CAD по ТЗ
- Что важно согласовать
- Границы модели, детализация, формат и что не входит автоматически.
Когда 3D-сканирование помещения нужно, а когда нет
Нужно
Сканирование нужно, если помещение готовят к перепланировке, дизайн-проекту, реконструкции офиса, ремонту коммерческой площади, переносу перегородок, замене инженерии или точной проверке старого плана.

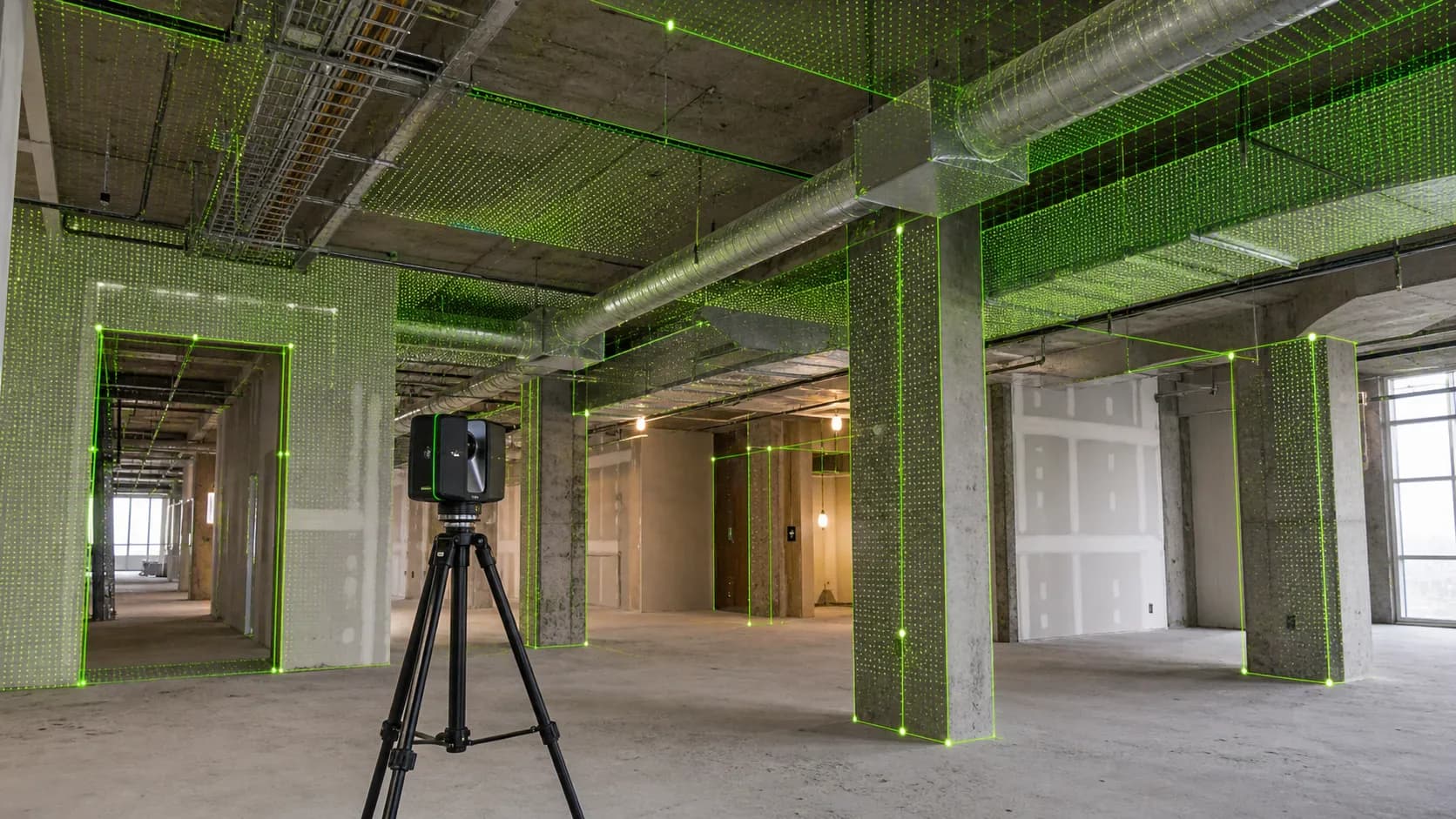

Оно особенно полезно, когда есть много проемов, ниш, колонн, перепадов, витражей, потолочных трасс, коробов, выступов и зон, к которым после начала ремонта будет сложно вернуться.
Можно обойтись проще
Если нужно быстро снять базовые размеры небольшого и понятного помещения, без сложной геометрии и без требований к облаку точек, могут подойти ручные обмеры. Подробное сравнение методов есть в статье про лазерное сканирование или ручные обмеры.
Главное - не выбирать метод по привычке. Нужно начать с результата: кому передавать данные, в каком формате, для каких решений и какие зоны нельзя пропустить.
Для каких помещений подходит 3D-сканирование перед ремонтом
3D-сканирование подходит не только для больших зданий. Его используют для квартиры, офиса, коммерческого помещения, магазина, салона, ресторана или кафе, помещения свободного назначения, небольшого склада и технического помещения.
Критерий простой: если перед ремонтом нужен точный обмерный план помещения, план помещения в DWG, обмерный чертеж, высоты, проемы, инженерные выводы или фактическая основа для дизайн-проекта, сканирование помогает собрать эти данные без повторных выездов.
Для совсем простой комнаты метод может быть избыточным. Для помещений с несколькими зонами, арендаторами, перегородками, оборудованием, сложными потолками или требованиями проектировщика он часто оказывается рациональнее ручных замеров.
Что важно понимать перед перепланировкой
Перед перепланировкой 3D-сканирование помогает получить фактическую основу: где сейчас стоят стены и перегородки, какие есть проемы, высоты, колонны, ниши, инженерные зоны и ограничения для будущих решений.
Но сканирование не является проектом перепланировки, не заменяет согласование и не дает техническое заключение о конструкциях. Оно помогает дизайнеру, архитектору или проектировщику работать с фактом, а проектные решения и согласования выполняются отдельно.
Такой раздел особенно важен, если заказчик ожидает от обмеров больше, чем фактические данные. Сначала фиксируется помещение, затем по этим данным команда решает, какие перегородки можно переносить, какие зоны требуют отдельной проверки и какие материалы нужны дальше.

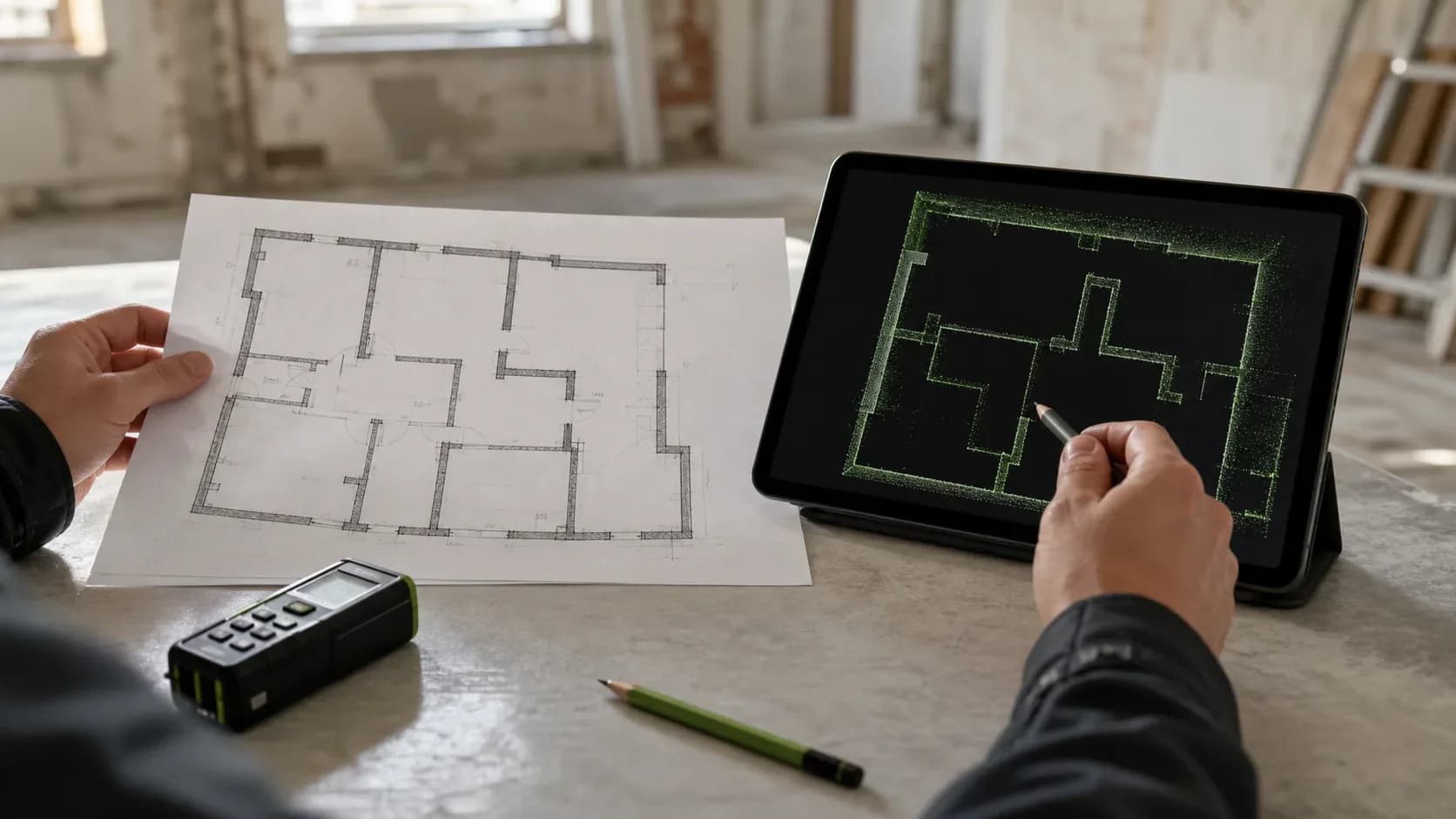

Почему старый план и фото не закрывают задачу
Старый план БТИ, арендная схема или план от предыдущего ремонта полезны как вводные, но они не гарантируют совпадения с текущим состоянием. Перегородки могли перенести, проемы изменить, стены выровнять, потолки опустить, а инженерные выводы перенести.
Фото тоже не заменяют обмеры: по ним сложно точно понять высоты, отклонения стен, положение проемов, размеры ниш, перепады пола и реальную геометрию потолка.
Для ремонта это важнее, чем кажется. Ошибка в нескольких сантиметрах может повлиять на мебель, витраж, встроенный шкаф, перегородку, потолочный узел, трассу вентиляции или место прохода.
Что важно зафиксировать перед ремонтом
В помещении обычно фиксируют наружные и внутренние стены, проемы, оконные и дверные привязки, высоты, отметки пола и потолка, колонны, ниши, лестницы, витражи, инженерные короба, радиаторы, вентиляцию, щиты и зоны доступа.
Если ремонт связан с коммерческим помещением, важно отдельно обсудить входную группу, витрины, зоны арендатора, пожарные и вентиляционные элементы, подвесные трассы, колонны и ограничения работы объекта.
Для задач шире одного помещения полезна услуга обмеров здания перед реконструкцией: там отдельно выбирают зоны, фасады, технические участки и состав материалов для проектной команды.

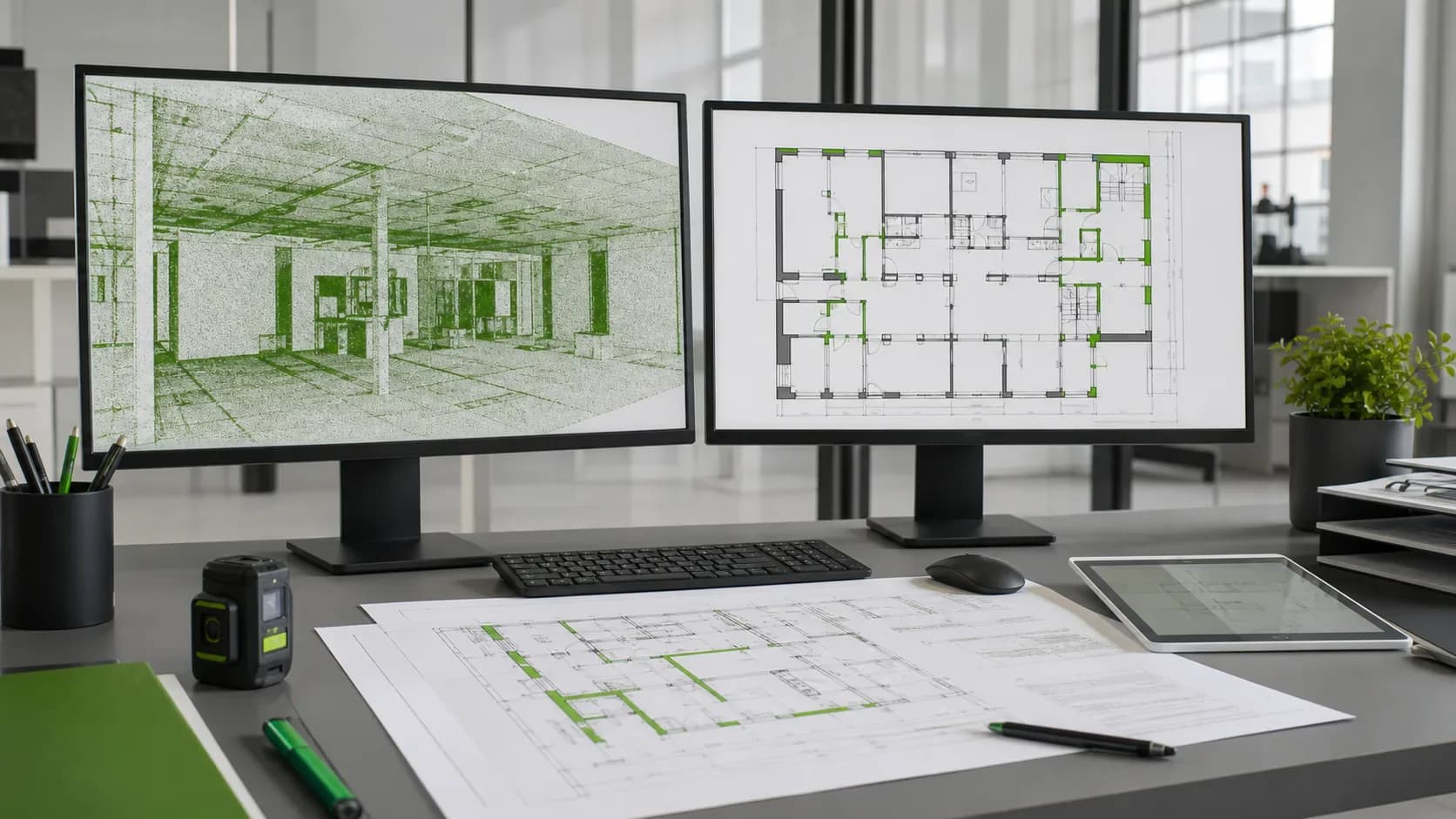

Что получает заказчик
Базовый результат после сканирования - зарегистрированное облако точек и, если согласовано, панорамы или фотофиксация. По этим данным можно возвращаться к помещению после выезда и проверять размеры.
Для ремонта чаще нужны понятные рабочие материалы: обмерный план помещения, разрезы, отметки, экспликация зон, план помещения в DWG/DXF для CAD-команды и PDF для просмотра подрядчиками. Это уже отдельная подготовка обмерных чертежей DWG/PDF.
Если дизайнеру или архитектору нужна объемная основа, по облаку можно подготовить 3D/CAD-модель. BIM/Revit/IFC и LOD не появляются автоматически и согласуются отдельной задачей.
Состав материалов под разных пользователей
| Кому передают | Что обычно удобно | Что уточнить заранее |
|---|---|---|
| Собственнику | PDF, панорамы, краткое пояснение по зонам | Что нужно быстро посмотреть и согласовать. |
| Дизайнеру | Обмерный план DWG/DXF, PDF, панорамы, облако по необходимости | Рабочее ПО и детализация исходных данных. |
| Архитектору | Облако точек, DWG/DXF, разрезы, отметки | Нужны ли фасады, модель или BIM. |
| Подрядчику | PDF, планы, разрезы, фото и панорамы | Какие зоны влияют на смету и монтаж. |
| CAD/3D-команде | E57/RCP/RCS, DWG/DXF, 3D/CAD по ТЗ | Формат, координаты, границы и детализация. |
Собственнику
- Что обычно удобно
- PDF, панорамы, краткое пояснение по зонам
- Что уточнить заранее
- Что нужно быстро посмотреть и согласовать.
Дизайнеру
- Что обычно удобно
- Обмерный план DWG/DXF, PDF, панорамы, облако по необходимости
- Что уточнить заранее
- Рабочее ПО и детализация исходных данных.
Архитектору
- Что обычно удобно
- Облако точек, DWG/DXF, разрезы, отметки
- Что уточнить заранее
- Нужны ли фасады, модель или BIM.
Подрядчику
- Что обычно удобно
- PDF, планы, разрезы, фото и панорамы
- Что уточнить заранее
- Какие зоны влияют на смету и монтаж.
CAD/3D-команде
- Что обычно удобно
- E57/RCP/RCS, DWG/DXF, 3D/CAD по ТЗ
- Что уточнить заранее
- Формат, координаты, границы и детализация.
Форматы данных
Форматы лучше согласовать до выезда. Для облака точек часто обсуждают E57, RCP/RCS или другой формат под ПО проектировщика. Для чертежей используют DWG/DXF и PDF. Для просмотра и обсуждения удобны панорамы и структурированный архив материалов.
Если у команды нет опыта работы с исходным облаком, может понадобиться обработка и регистрация облаков точек, нарезка по зонам, подготовка форматов или дополнительная проверка данных.
Точность, сроки и ограничения
Точность и сроки зависят от площади, количества помещений, геометрии, высоты, мебели, видимости, требований к чертежам, модели, панорамам и форматам. Один срок для всех помещений обещать некорректно.

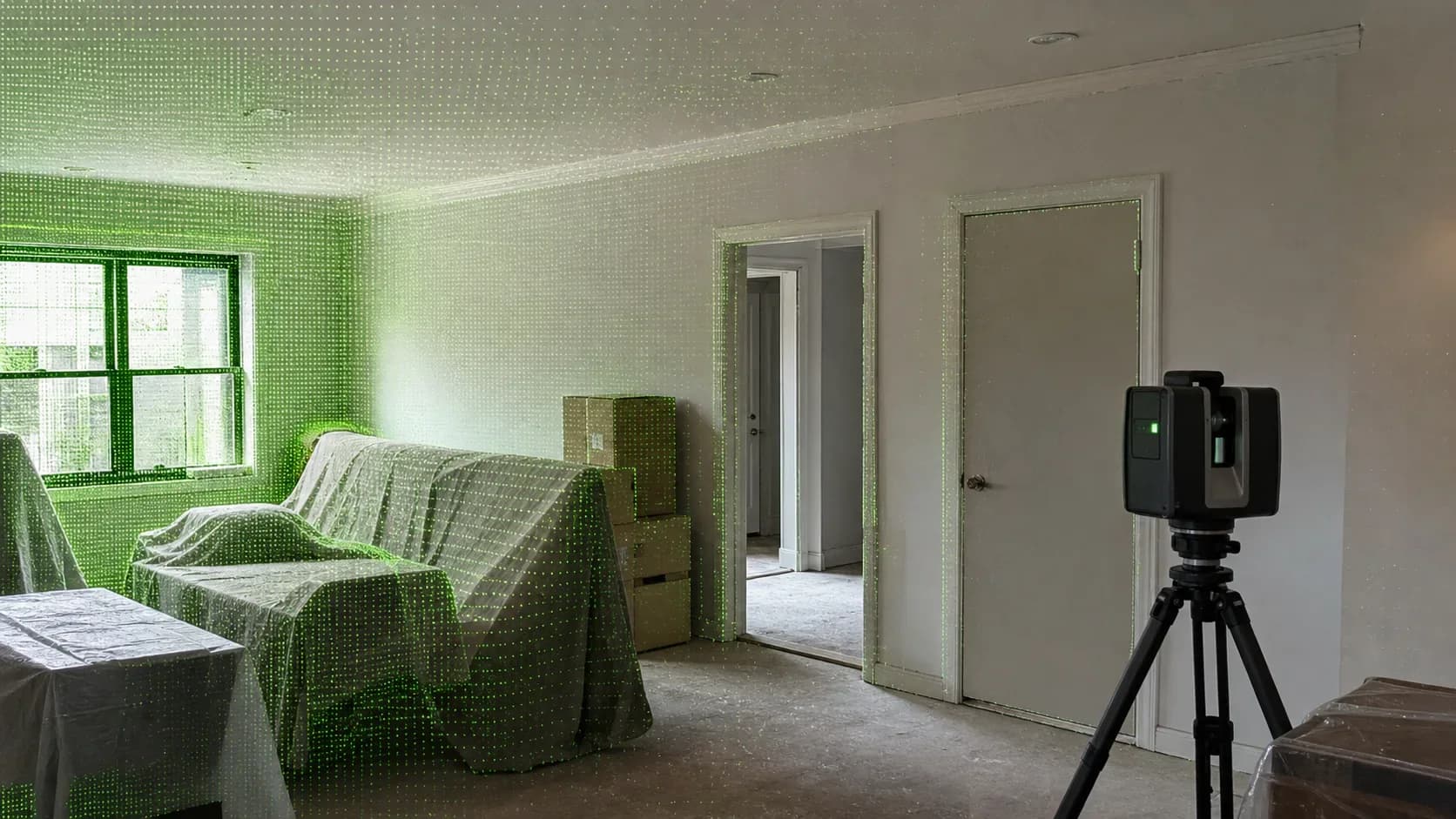

Сканер фиксирует видимую геометрию. Он не видит сквозь отделку, мебель, закрытые двери, короб, потолочную плиту или заставленный угол. Поэтому перед выездом важно открыть нужные зоны и предупредить, что останется недоступным.
Что влияет на сроки и полноту данных
| Фактор | Как влияет | Что сделать заранее |
|---|---|---|
| Площадь и количество комнат | Увеличивают число станций и обработку. | Передать план или список помещений. |
| Мебель и складирование | Закрывают стены, пол, углы и инженерные элементы. | Освободить критичные зоны. |
| Потолки и инженерия | Требуют дополнительных точек и внимательной проверки. | Указать, какие трассы и отметки важны. |
| Форматы результата | DWG/PDF и модель добавляют камеральную работу. | Согласовать результат до выезда. |
| Доступ | Закрытые комнаты останутся неполными. | Назначить ответственного и открыть помещения. |
Площадь и количество комнат
- Как влияет
- Увеличивают число станций и обработку.
- Что сделать заранее
- Передать план или список помещений.
Мебель и складирование
- Как влияет
- Закрывают стены, пол, углы и инженерные элементы.
- Что сделать заранее
- Освободить критичные зоны.
Потолки и инженерия
- Как влияет
- Требуют дополнительных точек и внимательной проверки.
- Что сделать заранее
- Указать, какие трассы и отметки важны.
Форматы результата
- Как влияет
- DWG/PDF и модель добавляют камеральную работу.
- Что сделать заранее
- Согласовать результат до выезда.
Доступ
- Как влияет
- Закрытые комнаты останутся неполными.
- Что сделать заранее
- Назначить ответственного и открыть помещения.
Что не входит автоматически
3D-сканирование помещения не равно дизайн-проекту, проекту перепланировки, рабочей документации, инженерным расчетам, обследованию конструкций или согласованиям.
DWG/PDF готовятся отдельно по согласованному составу. 3D/CAD-модель не равна BIM. BIM/Revit/IFC/LOD, атрибутика и BIM-координация нужны только тогда, когда они явно включены в задачу.
Если нужен не только обмер, но и понятное техническое задание на съемку, полезно заранее описать зоны, форматы, точность и будущего пользователя материалов.
Пример из практики
Типовая ситуация: помещение готовят под новый офис. Есть старый план, но часть перегородок демонтирована, потолки раскрыты, появились новые кабельные лотки, а подрядчику нужно заранее понять высоты и места прохода инженерии.
Достаточный состав: 3D-сканирование помещения, облако точек, панорамы, обмерный план в DWG/PDF, отметки потолочных и инженерных зон. Если позже понадобится объемная модель для согласования решений, ее можно подготовить отдельным этапом.
Так проектная команда получает не абстрактный набор файлов, а фактическую основу для планировки, потолков, мебели, инженерных трасс и обсуждения с подрядчиком.
Частые ошибки заказчика
Ошибки перед обмерами помещения
| Ошибка | Чем опасна | Как избежать |
|---|---|---|
| Заказать только площадь | Площадь не показывает проемы, высоты, ниши и инженерные ограничения. | Описать будущий ремонт и нужные зоны. |
| Довериться старому плану | Перепланировки и ремонт могли изменить геометрию. | Сверить план с фактом сканированием или обмерами. |
| Не согласовать форматы | Дизайнер или подрядчик может не использовать файлы. | Уточнить DWG/DXF, PDF, E57, RCP/RCS до старта. |
| Ждать BIM автоматически | BIM-модель требует отдельной детализации и ТЗ. | Отделить сканирование, чертежи, 3D/CAD и BIM. |
| Не открыть зоны | Часть помещения останется неполной. | Убрать мебель и обеспечить доступ. |
Заказать только площадь
- Чем опасна
- Площадь не показывает проемы, высоты, ниши и инженерные ограничения.
- Как избежать
- Описать будущий ремонт и нужные зоны.
Довериться старому плану
- Чем опасна
- Перепланировки и ремонт могли изменить геометрию.
- Как избежать
- Сверить план с фактом сканированием или обмерами.
Не согласовать форматы
- Чем опасна
- Дизайнер или подрядчик может не использовать файлы.
- Как избежать
- Уточнить DWG/DXF, PDF, E57, RCP/RCS до старта.
Ждать BIM автоматически
- Чем опасна
- BIM-модель требует отдельной детализации и ТЗ.
- Как избежать
- Отделить сканирование, чертежи, 3D/CAD и BIM.
Не открыть зоны
- Чем опасна
- Часть помещения останется неполной.
- Как избежать
- Убрать мебель и обеспечить доступ.
Что прислать для расчета
Для предварительной оценки пришлите адрес или регион, фото или видео помещения, старые планы, примерную площадь, количество комнат, этаж, сроки, ограничения доступа и описание будущей задачи.
Отдельно напишите, кто будет пользоваться материалами: дизайнер, архитектор, инженер, подрядчик, собственник или управляющая компания. Это помогает не заказывать лишнее и не потерять нужный результат.
Вопросы и ответы
Зачем сканировать помещение перед ремонтом?
Чтобы дизайнер, архитектор или подрядчик работали с фактическими стенами, проемами, высотами, колоннами и инженерными зонами, а не со старым планом или примерными размерами.
Когда достаточно ручных обмеров?
Когда помещение небольшое, геометрия простая, нужны только базовые размеры и нет сложных потолков, инженерии, перепадов, множества проемов или требований к облаку точек.
Что получает заказчик после сканирования помещения?
По согласованной задаче это может быть облако точек, 360-панорамы, фото, DWG/DXF/PDF-планы, разрезы, отметки, 3D/CAD-модель или архив материалов для проектной команды.
Можно ли использовать сканирование для перепланировки?
Да, как фактическую основу: стены, проемы, высоты, колонны и инженерные зоны. Но проект перепланировки, согласование и техническое заключение не входят в сканирование автоматически.
Чертежи DWG/PDF входят автоматически?
Нет. Сканирование фиксирует фактическую геометрию, а DWG/PDF-чертежи готовятся отдельно по согласованному составу листов и детализации.
Нужна ли 3D/CAD-модель или BIM?
Не всегда. Для ремонта часто хватает планов, разрезов, панорам и облака точек. 3D/CAD-модель, BIM/Revit/IFC и LOD согласуются отдельной задачей, если они действительно нужны команде.
Сканер увидит скрытые коммуникации?
Нет. Сканер фиксирует видимую геометрию. Скрытые под отделкой трубы, кабели, конструкции и закрытые зоны не определяются автоматически.
Что прислать для расчета?
Адрес или регион, фото, старые планы, примерную площадь, список помещений, задачу ремонта или перепланировки, нужные форматы, сроки и ограничения доступа.
Итог
Лазерное 3D-сканирование помещений перед ремонтом нужно тогда, когда важно не потерять фактическую геометрию: стены, проемы, высоты, колонны, инженерные зоны, потолки и неровности.
Если помещение простое, ручных обмеров может быть достаточно. Если ремонт связан с перепланировкой, сложными потолками, несколькими подрядчиками, дизайн-проектом или старые планы вызывают сомнения, сканирование дает более надежную основу.
