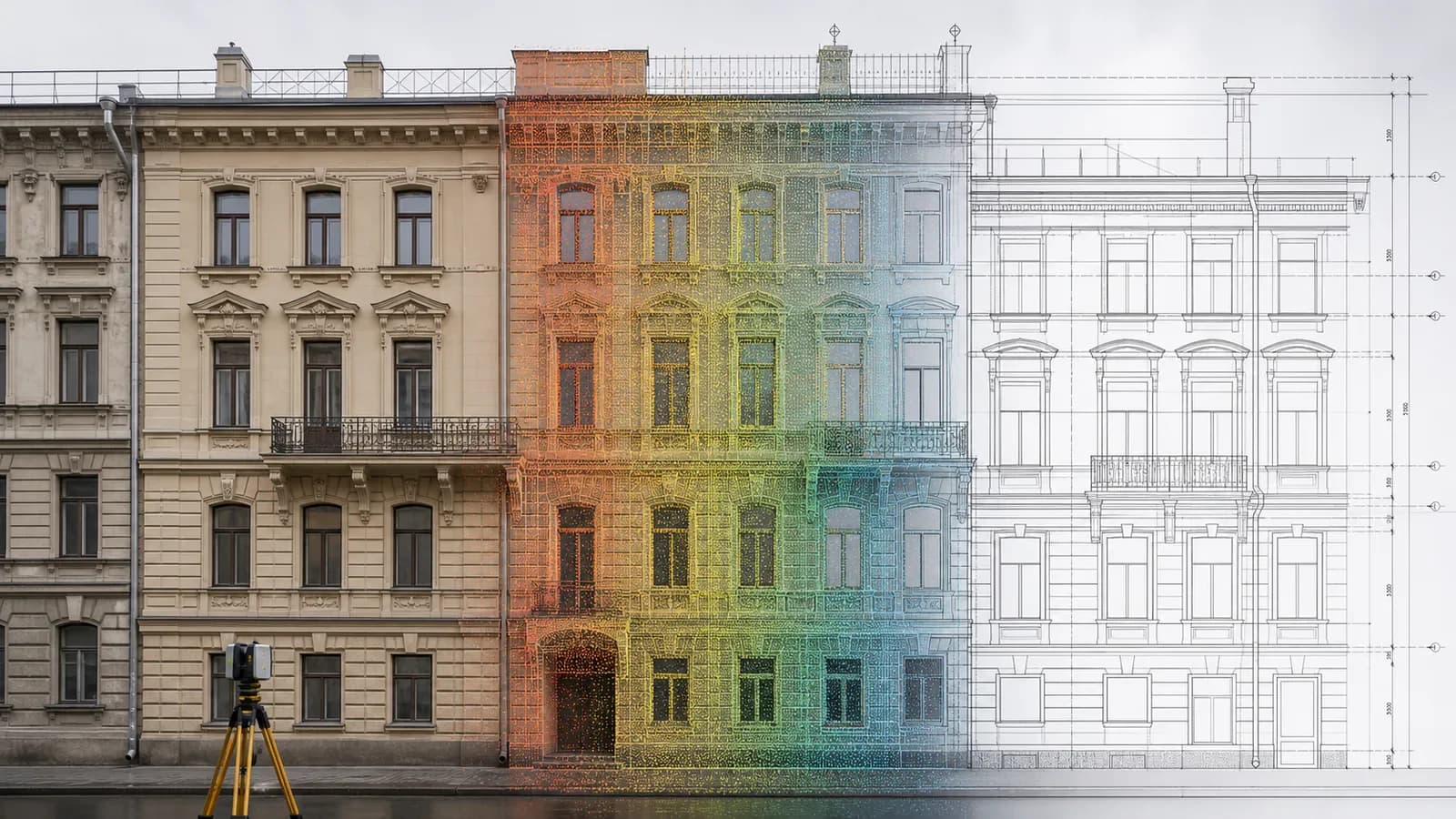

Фасадная съемка нужна, когда по существующему зданию предстоят облицовка, реконструкция, реставрация, ремонт, проверка отклонений или подготовка фасадных чертежей. Ее задача - получить фактическую геометрию фасада, а не просто красивое фото здания.
По результату заказчик получает согласованный комплект материалов: облако точек, фасадные DWG/PDF-чертежи, развертки, разрезы, отметки, панорамы, фотофиксацию или отчет по отклонениям. Состав зависит от того, что дальше будет делать проектировщик или подрядчик.
Фасадная съемка не заменяет проект облицовки, расчет подсистемы, реставрационное решение или инженерные расчеты. Она дает точную фактическую основу, на которой эти работы можно делать спокойнее.
Коротко: что получает заказчик
Базовый результат - измеримые данные по фасаду: плоскости, проемы, выступы, карнизы, парапеты, декоративные элементы, высоты и сложные зоны. Эти данные можно использовать для чертежей, проверки отклонений, согласования работ и передачи подрядчикам.
Правильный комплект не должен быть максимальным. Для одной задачи достаточно облака точек и PDF, для другой нужны DWG-развертки, разрезы и контроль отклонений, а для реставрации - более детальная фиксация декоративных элементов.
Какой результат нужен под фасадную задачу
| Задача | Что включить в комплект | Что не заказывать лишнего |
|---|---|---|

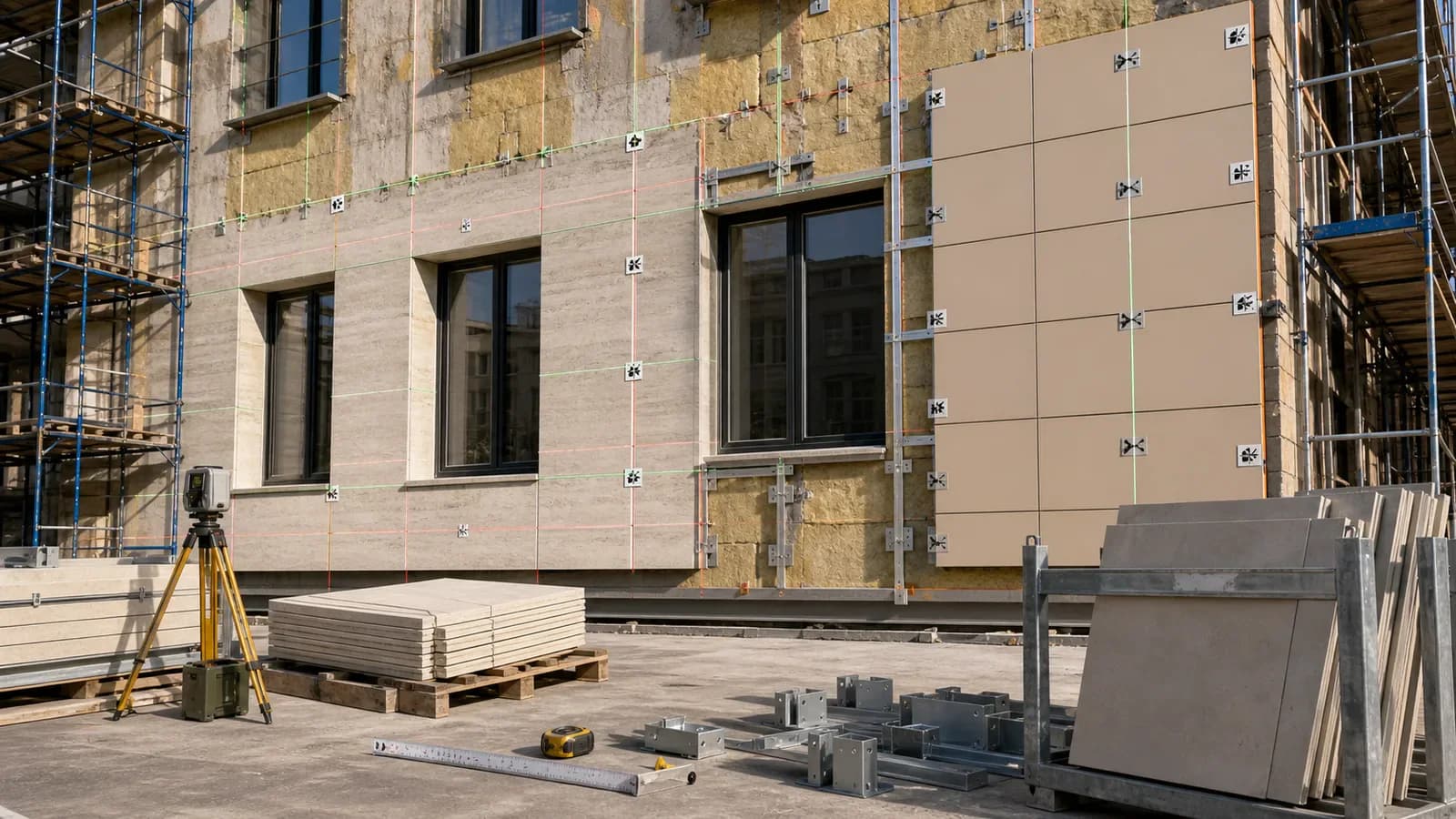

| Облицовка или навесная фасадная система | Облако точек, фасадные развертки, отметки, проемы, контроль плоскостности и проблемных зон. | Детальную модель всего здания, если подрядчику достаточно 2D-чертежей и облака точек. |
| Реконструкция фасада | Фасадные DWG/PDF-чертежи, разрезы, высоты, проемы, выступы, фотофиксацию и исходное облако. | Интерьерные планы, если работа касается только наружных плоскостей. |

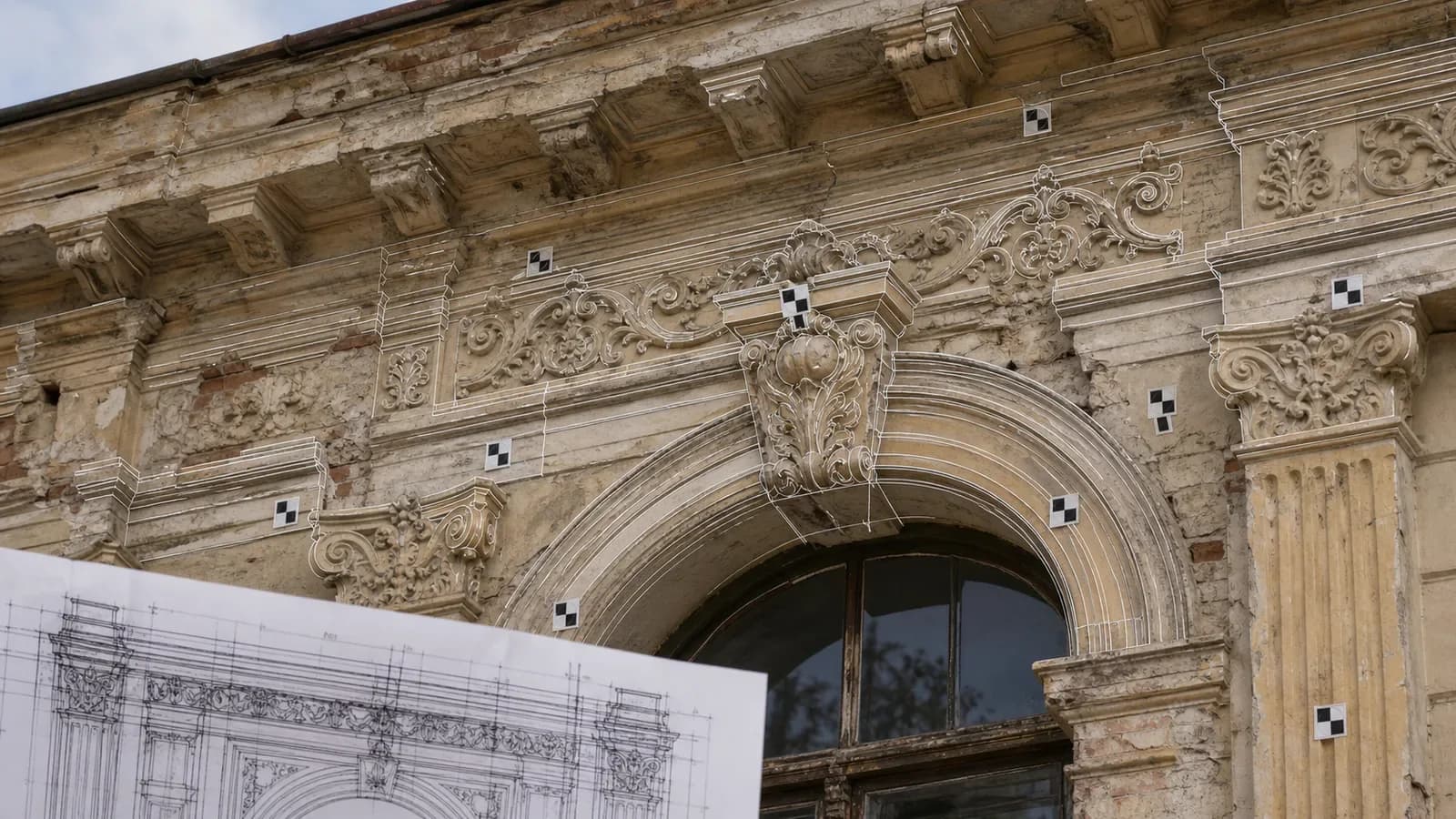

| Реставрация | Детальную фиксацию декора, карнизов, арок, колонн, лепнины, сложных участков и фото/панорамы. | Грубую схему фасада без деталей, если декор влияет на дальнейшие решения. |
| Проверка отклонений | Облако точек, базовую плоскость или проектную основу, карту отклонений и пояснения по зонам риска. | Полный комплект фасадных чертежей, если нужен только контроль геометрии. |
Облицовка или навесная фасадная система
- Что включить в комплект
- Облако точек, фасадные развертки, отметки, проемы, контроль плоскостности и проблемных зон.
- Что не заказывать лишнего
- Детальную модель всего здания, если подрядчику достаточно 2D-чертежей и облака точек.
Реконструкция фасада
- Что включить в комплект
- Фасадные DWG/PDF-чертежи, разрезы, высоты, проемы, выступы, фотофиксацию и исходное облако.
- Что не заказывать лишнего
- Интерьерные планы, если работа касается только наружных плоскостей.
Реставрация
- Что включить в комплект
- Детальную фиксацию декора, карнизов, арок, колонн, лепнины, сложных участков и фото/панорамы.
- Что не заказывать лишнего
- Грубую схему фасада без деталей, если декор влияет на дальнейшие решения.
Проверка отклонений
- Что включить в комплект
- Облако точек, базовую плоскость или проектную основу, карту отклонений и пояснения по зонам риска.
- Что не заказывать лишнего
- Полный комплект фасадных чертежей, если нужен только контроль геометрии.
Когда фасадная съемка нужна, а когда нет
Фасадная съемка нужна
Она нужна, если фасад будет проектироваться, облицовываться, ремонтироваться, реставрироваться, проверяться после строительства или передаваться подрядчикам в виде точной фактической основы.
Особенно полезна съемка, когда старые чертежи не совпадают с объектом, фасад сложный, есть высотные отметки, неровные плоскости, декор, балконы, карнизы, арки, парапеты или труднодоступные зоны.
Фасадная съемка не нужна или преждевременна
Она может быть лишней, если нужно только визуально оценить внешний вид здания, подготовить презентационное фото или грубо прикинуть площадь без проектирования и монтажа.
Также не стоит сразу заказывать отчет по отклонениям, BIM-модель или все фасады здания, если подрядчику нужны только две плоскости и базовые DWG/PDF-развертки.
Почему фото и старые чертежи не заменяют съемку

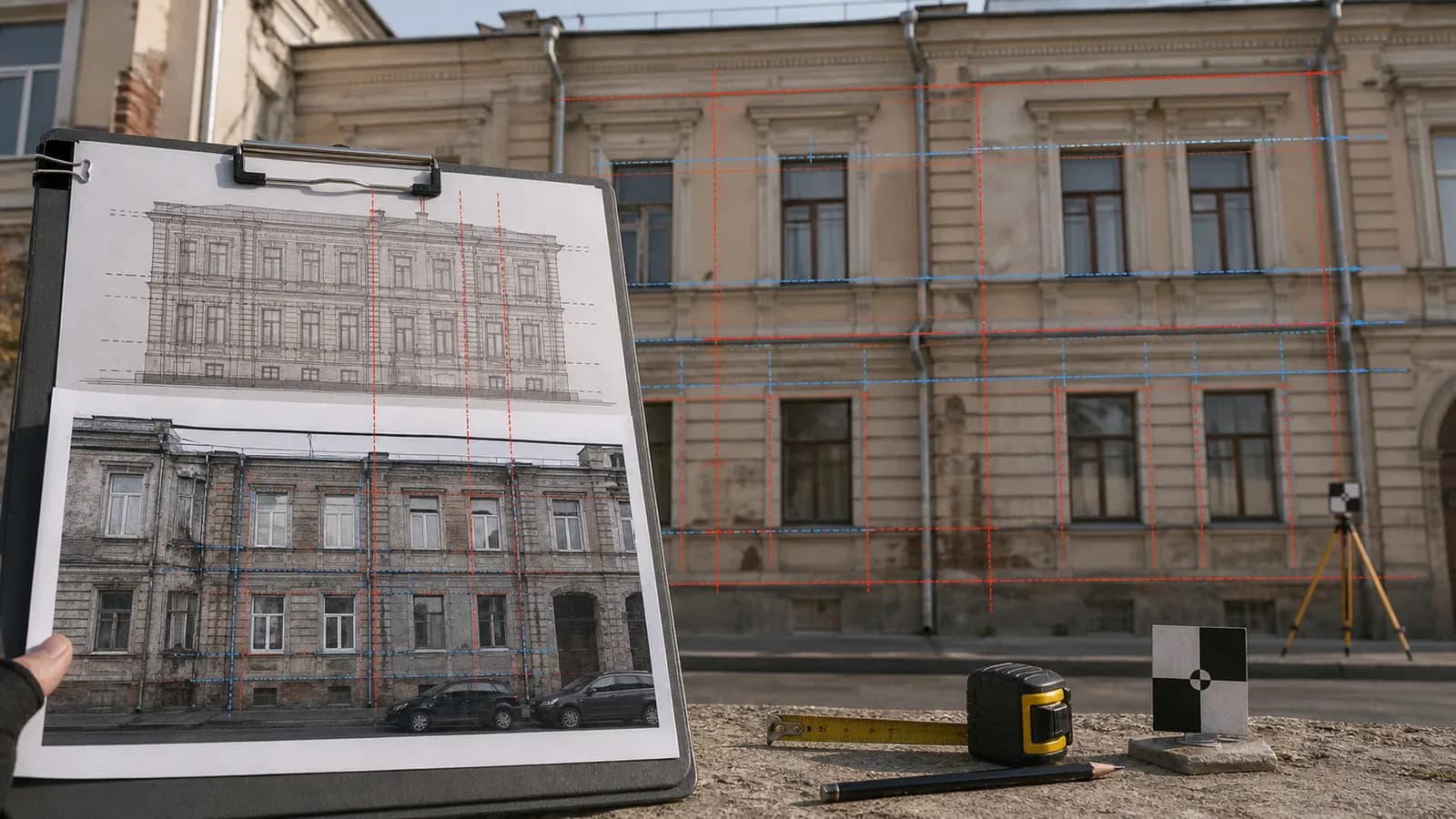

Фотография показывает внешний вид, но не дает точных размеров, отметок и отклонений. По фото трудно понять, насколько ровная плоскость, где фактически стоят проемы и как элементы фасада расположены относительно друг друга.
Старые чертежи тоже могут подвести. Здание могло измениться в эксплуатации: часть элементов перестроили, усилили, закрыли отделкой, демонтировали или заменили без обновления документации.
Если опираться на неточные данные, ошибка часто проявляется на монтаже: подсистема требует доработок, облицовочные элементы не совпадают, приходится подгонять решения на объекте и терять время.
Что фиксирует 3D-сканирование фасада

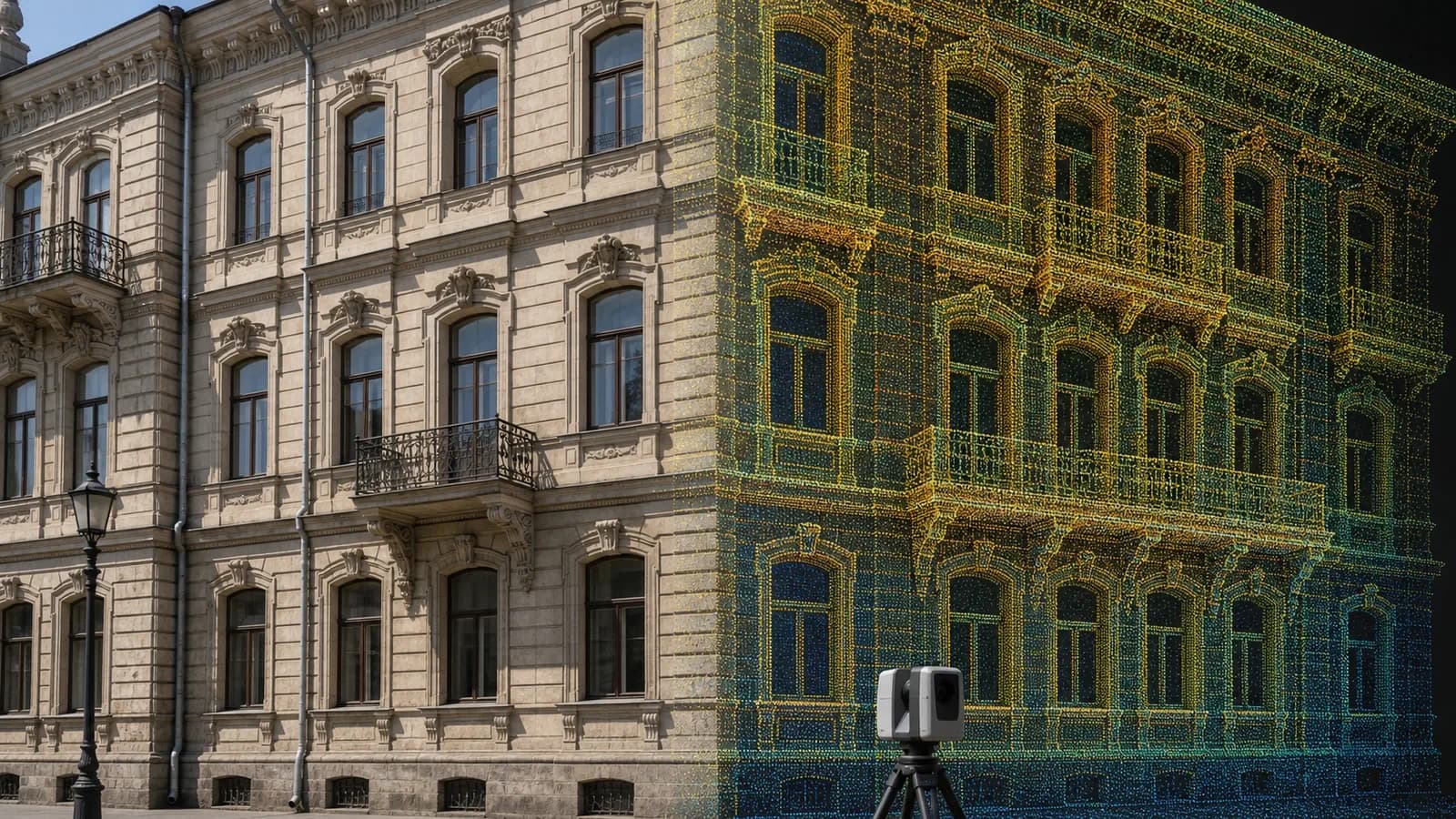

Лазерное 3D-сканирование фиксирует фасад как плотный набор пространственных данных. В облаке точек видны плоскости, проемы, выступы, карнизы, парапеты, балконы, колонны, декор и другие элементы, которые входят в зону работ.
Главное преимущество - можно вернуться к данным после выезда. Если проектировщику позже нужен размер, высота, положение элемента или уточнение сложного участка, его можно проверить по облаку точек, панорамам или подготовленным чертежам.
Облако точек само по себе не является проектом и не заменяет чертеж. Это цифровая основа, по которой готовят фасады, развертки, разрезы, отметки, модели или отчеты по согласованной задаче.

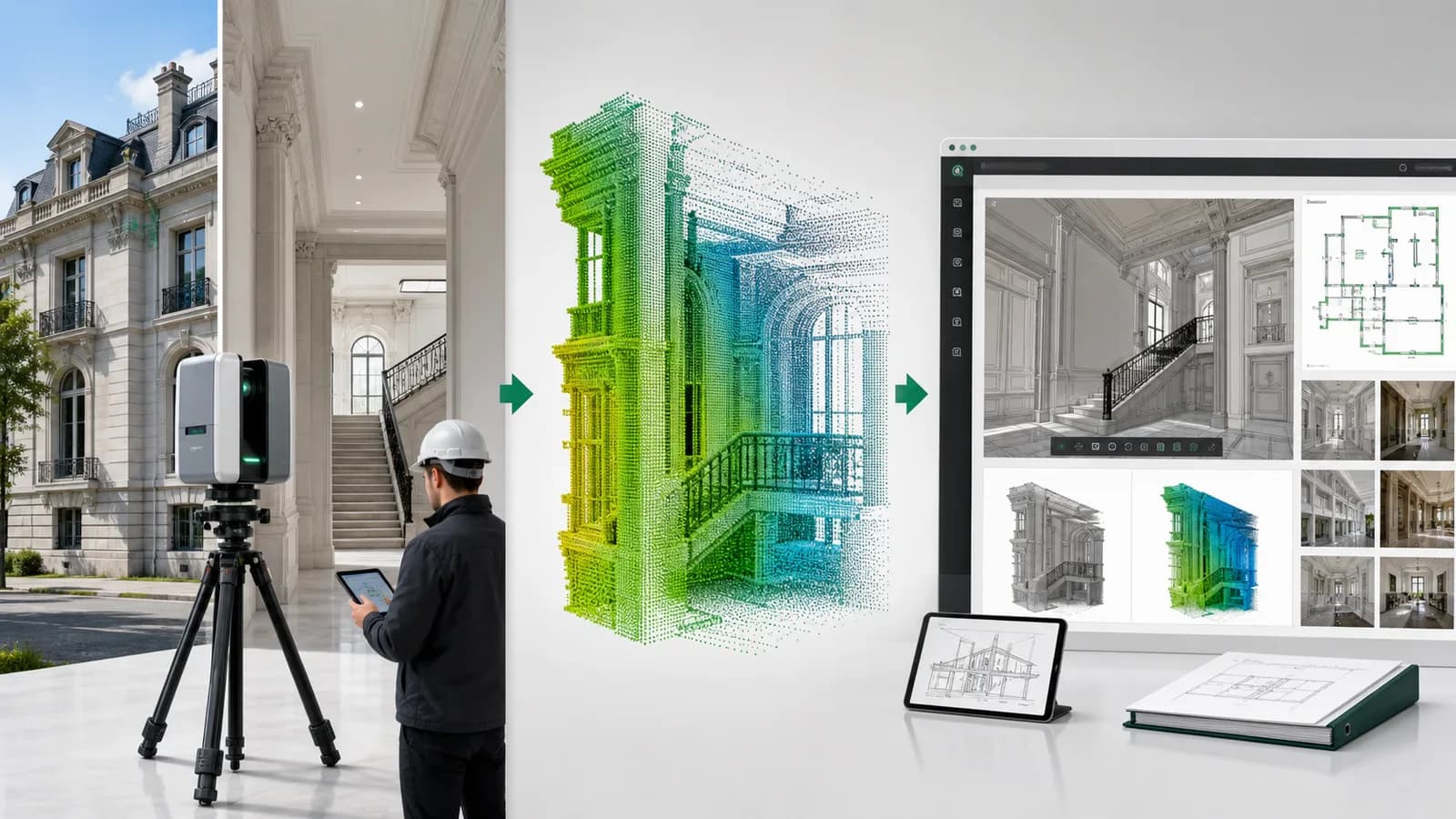

Форматы и материалы фасадной съемки
До начала работ важно понять, кто будет пользоваться материалами. Проектировщику обычно нужны DWG/DXF и облако точек. Собственнику и подрядчикам часто нужен PDF-комплект для просмотра, обсуждения и печати.
Форматы данных по фасаду
| Материал | Для чего нужен | Кому передается |
|---|---|---|
| E57, LAS/LAZ, RCP/RCS | Облако точек фасада для проверки геометрии и дальнейшей обработки. | Проектировщику, CAD/BIM-специалисту. |
| DWG/DXF | Фасадные чертежи, развертки, отметки, разрезы и рабочая CAD-основа. | Архитектору, фасадному подрядчику. |
| Просмотр, печать, согласование, передача без CAD-программ. | Заказчику, подрядчику, управляющей компании. | |
| Карта отклонений | Понимание перепадов, плоскостности и зон риска перед облицовкой или приемкой. | Проектировщику, технадзору, подрядчику. |
| Фото и панорамы | Визуальный контекст фасада, материалов, доступа и сложных участков. | Всем участникам проекта. |
E57, LAS/LAZ, RCP/RCS
- Для чего нужен
- Облако точек фасада для проверки геометрии и дальнейшей обработки.
- Кому передается
- Проектировщику, CAD/BIM-специалисту.
DWG/DXF
- Для чего нужен
- Фасадные чертежи, развертки, отметки, разрезы и рабочая CAD-основа.
- Кому передается
- Архитектору, фасадному подрядчику.
- Для чего нужен
- Просмотр, печать, согласование, передача без CAD-программ.
- Кому передается
- Заказчику, подрядчику, управляющей компании.
Карта отклонений
- Для чего нужен
- Понимание перепадов, плоскостности и зон риска перед облицовкой или приемкой.
- Кому передается
- Проектировщику, технадзору, подрядчику.
Фото и панорамы
- Для чего нужен
- Визуальный контекст фасада, материалов, доступа и сложных участков.
- Кому передается
- Всем участникам проекта.

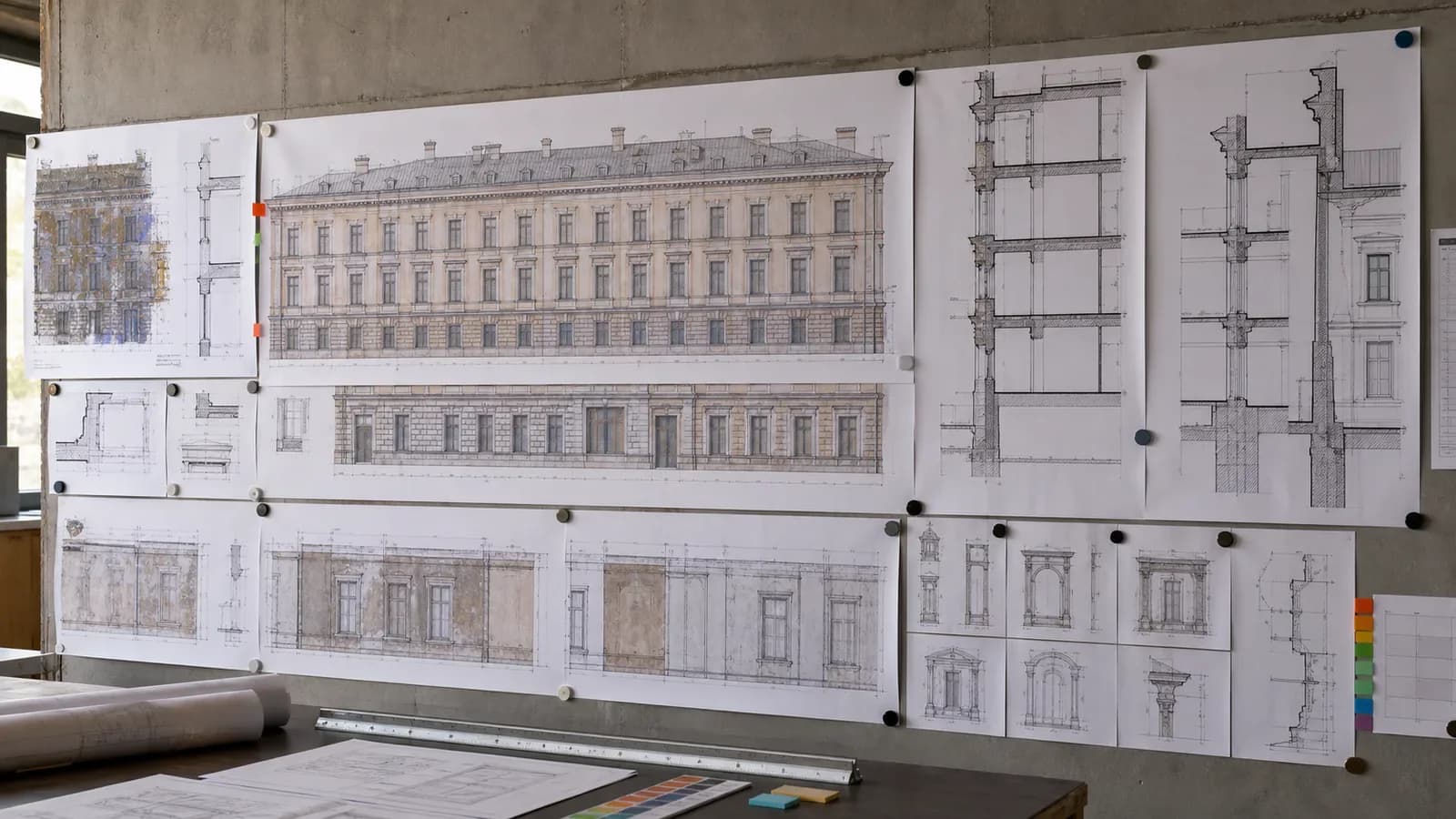

Фасадные чертежи, развертки и разрезы
Часто фасадная съемка нужна не ради облака точек, а ради понятных рабочих листов. Фасадный чертеж показывает проемы, отметки, карнизы, выступы, линии этажей, декоративные элементы и общую геометрию плоскости.
Развертки помогают работать с отдельными плоскостями и фрагментами. Разрезы нужны, когда важно показать глубину, высоты, перепады, выступающие элементы или связь фасада с конструкциями.
Если по фасаду нужны рабочие листы в DWG/PDF, задача связана с обмерными чертежами. Состав листов лучше согласовать заранее: общий фасад, фрагменты, развертки, сечения, отметки и пояснения.
Проверка отклонений фасада
Отдельная задача фасадной съемки - понять, где фактическая поверхность отличается от проектной или расчетной плоскости. Это важно для облицовки, НВФ, приемки работ, реконструкции и спорных зон.

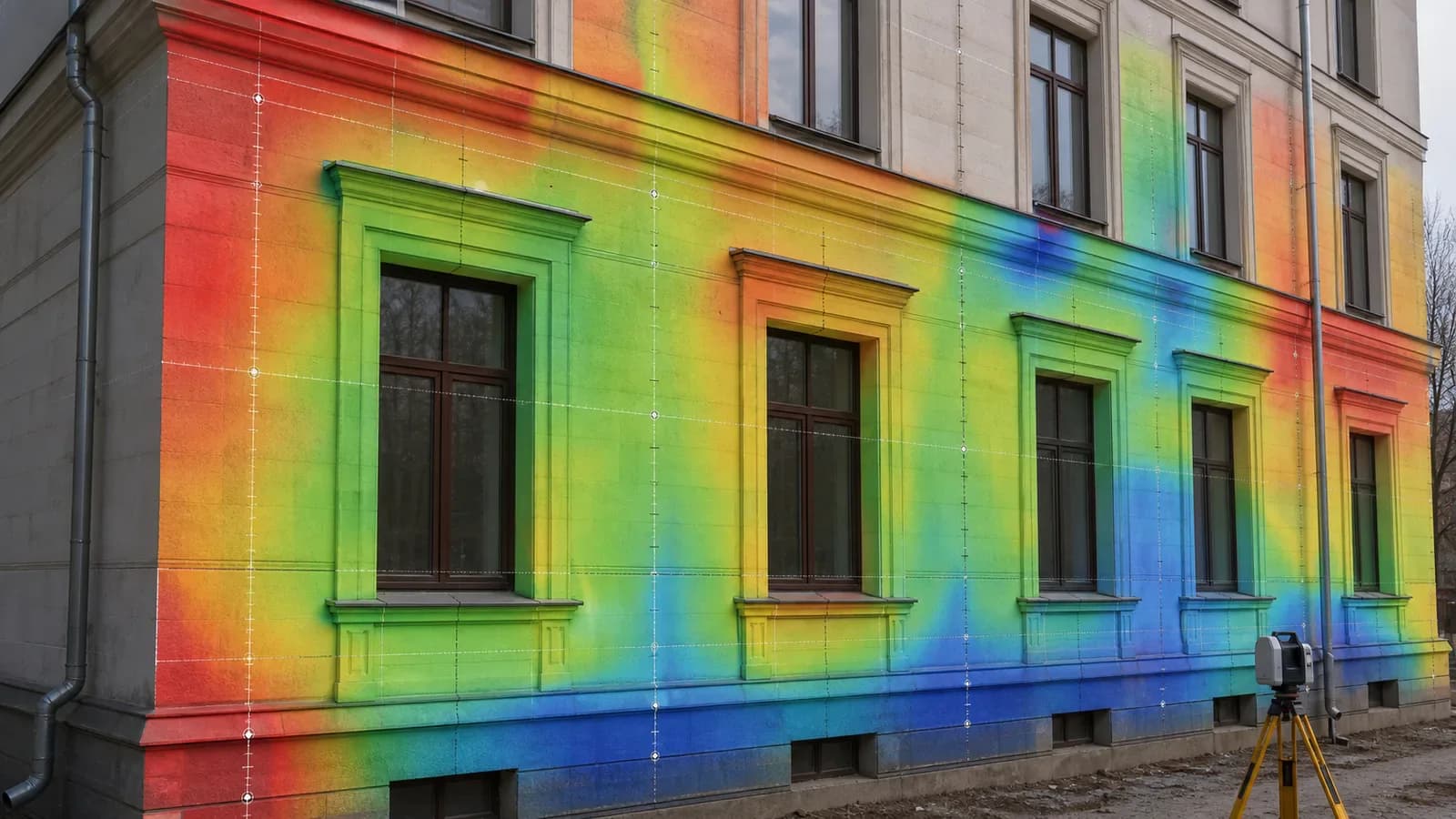

По данным 3D-сканирования можно подготовить карту отклонений: где фасад уходит вперед или назад, где есть перепады, какие зоны требуют корректировки фасадной подсистемы или дополнительного внимания.
Для такого результата заранее согласуют основу сравнения: проектную плоскость, модель, чертеж, оси, отметки или фактическую усредненную поверхность.
Ручные обмеры, фото или 3D-сканирование
Выбор метода зависит от риска ошибки. Для простого фасада и грубой оценки иногда достаточно фото и нескольких ручных размеров. Для проектирования, облицовки и сложной геометрии этого обычно мало.
Что выбрать для фасада
| Метод | Когда подходит | Ограничения |
|---|---|---|
| Фотофиксация | Визуальный осмотр, обсуждение внешнего вида, первичная оценка. | Не дает точной геометрии, отметок и отклонений. |
| Ручные обмеры | Небольшой простой фасад, отдельный проем или локальный участок. | Выше риск пропустить перепады, высоты, кривизну и труднодоступные элементы. |
| Лазерное 3D-сканирование | Реконструкция, вентилируемый фасад, реставрация, сложные фасады, контроль отклонений. | Требует обработки данных; чертежи, модель и отчет готовятся отдельным этапом. |
| Комбинированный подход | Когда нужны и фото, и измеримые данные, и пояснения для подрядчиков. | Нужно заранее согласовать состав материалов по каждой зоне. |
Фотофиксация
- Когда подходит
- Визуальный осмотр, обсуждение внешнего вида, первичная оценка.
- Ограничения
- Не дает точной геометрии, отметок и отклонений.
Ручные обмеры
- Когда подходит
- Небольшой простой фасад, отдельный проем или локальный участок.
- Ограничения
- Выше риск пропустить перепады, высоты, кривизну и труднодоступные элементы.
Лазерное 3D-сканирование
- Когда подходит
- Реконструкция, вентилируемый фасад, реставрация, сложные фасады, контроль отклонений.
- Ограничения
- Требует обработки данных; чертежи, модель и отчет готовятся отдельным этапом.
Комбинированный подход
- Когда подходит
- Когда нужны и фото, и измеримые данные, и пояснения для подрядчиков.
- Ограничения
- Нужно заранее согласовать состав материалов по каждой зоне.
Точность, сроки и ограничения
Точность зависит от метода съемки, расстояния до фасада, видимости, доступа, высоты здания, перекрытия станций, привязки, погодных условий и требований к результату. Нельзя честно обещать одну точность для всех фасадов без осмотра задачи.
Сроки зависят не только от площади. Влияют высота, количество сторон здания, детализация декора, необходимость DWG/PDF-чертежей, контроль отклонений, закрытые зоны, строительные леса, деревья, ограждения и срочность.
Ограничение простое: фиксируется видимая и доступная геометрия. Скрытые за облицовкой, лесами, плотной растительностью или соседними постройками участки нужно отдельно оговаривать в составе работ.
Пример из практики
Типовая ситуация: здание готовят к облицовке, старые фасадные чертежи есть, но подрядчик сомневается в плоскостности и положении проемов. Фото показывают внешний вид, но не отвечают на вопрос, где будут проблемы при монтаже.
Достаточный состав: 3D-сканирование фасадов, облако точек E57/RCP, фасадные DWG/PDF-развертки, отметки, проемы и карта отклонений по согласованной плоскости.
Такой комплект помогает проектировщику уточнить подсистему, подрядчику увидеть зоны риска заранее, а заказчику обсуждать работы не по предположениям, а по фактическим данным.
Частые ошибки заказчика
Первая ошибка - просить «снять фасад», но не уточнять будущую задачу: облицовка, реконструкция, реставрация, проверка отклонений или чертежи для подрядчика.
Вторая ошибка - сравнивать предложения только по площади фасада. На стоимость и срок сильно влияют высота, доступ, детализация, формат материалов и необходимость анализа отклонений.
Третья ошибка - ожидать проект облицовки или расчет подсистемы от фасадной съемки. Съемка фиксирует факт, а проектные решения выполняются отдельно.
Четвертая ошибка - не согласовать форматы с проектировщиком. PDF удобно смотреть, но для работы часто нужны DWG/DXF и облако точек.
Вопросы и ответы
Можно ли заказать только фасадные чертежи без облака точек?
Можно, если для задачи достаточно DWG/PDF-чертежей. Но если фасад сложный или позже могут понадобиться уточнения, облако точек лучше сохранить как проверяемую основу.
Фасадная съемка подходит для навесных фасадных систем?
Да. Для навесных фасадных систем особенно важны плоскостность, перепады, проемы, выступы и зоны, где фасадная подсистема может потребовать корректировки.
Можно ли проверить отклонения фасада от проекта?
Да, если есть проектная основа или согласованная плоскость сравнения. Тогда по данным сканирования можно подготовить карту отклонений и пояснения по зонам риска.
Чем фасадная съемка отличается от обычной фотосъемки?
Фотосъемка показывает внешний вид. Фасадная съемка дает измеримые данные: размеры, высоты, плоскости, проемы, отметки и отклонения.
Входит ли BIM-модель фасада в стандартный результат?
Нет. BIM или 3D/CAD-модель согласуется отдельно: по границам моделирования, детализации, форматам и назначению.
Что прислать для предварительного расчета?
Достаточно фото фасада, адреса или региона, примерной высоты или этажности, старых чертежей при наличии и короткого описания задачи.
Итог
Фасадная съемка помогает получить точную фактическую основу там, где фото и старые чертежи уже недостаточны: перед облицовкой, реконструкцией, реставрацией, ремонтом, проверкой отклонений или подготовкой фасадных чертежей.
Главное - заранее определить нужный результат: облако точек, DWG/PDF-развертки, разрезы, отметки, панорамы, карту отклонений или дополнительную модель. Тогда материалы будут рабочими, а не просто большим архивом файлов.
Пришлите фото фасада, адрес и задачу - подскажем, какой состав фасадной съемки будет достаточным для вашей команды.
