3D-сканирование частного дома и участка: данные для реконструкции, ремонта и ландшафта

3D-сканирование частного дома и участка нужно, когда перед реконструкцией, ремонтом, фасадными работами или благоустройством требуется точная фактическая основа: дом, фасады, помещения, участок, рельеф и существующие элементы в понятных материалах для проектировщиков и подрядчиков.

Старые планы, фотографии и схемы помогают сориентироваться, но часто не отражают реальное состояние: пристройки, крыльцо, веранда, утепление, новые дорожки, заборы, посадки, подпорные стенки, теплицы и перепады появляются уже после исходной документации.

Сканирование фиксирует видимую геометрию дома и участка. По результату можно подготовить облако точек, панорамы, фото, DWG/PDF-чертежи, данные по рельефу, 3D/CAD-модель или рабочую зону проекта по согласованной задаче.

Коротко: что получает заказчик

Заказчик получает не просто набор файлов, а фактическую цифровую основу для работы команды. В нее могут входить облако точек E57/RCP/LAS, 360-панорамы, фотофиксация, планы, фасады, разрезы, DWG/PDF-материалы, модель рельефа, архив исходных данных и рабочая зона проекта.

Состав выбирается по задаче. Для архитектора важны дом, фасады, проемы, высоты и чертежи. Для ландшафтного специалиста - участок, рельеф, дорожки, деревья и существующие элементы. Для подрядчиков - понятные листы, панорамы и доступ к материалам без лишних программ.

Когда сканирование нужно, а когда нет

Сканирование нужно

Оно нужно перед реконструкцией, пристройкой, ремонтом фасада, перепланировкой, новой входной группой, террасой, благоустройством участка, ландшафтным проектом или передачей данных архитектору, дизайнеру и подрядчикам.

Особенно полезно сканирование, если старые планы не совпадают с объектом, участок имеет перепады, на доме есть пристройки, сложные фасады, веранда, крыльцо, нестандартные проемы или работы будут выполнять несколько участников.

Сканирование не нужно или преждевременно

Оно может быть лишним, если нужен только визуальный осмотр, одно фото для обсуждения или простой локальный размер, который безопасно проверить вручную.

Также не стоит сразу заказывать модель, все чертежи и рельеф, если пока неизвестно, будет ли проект реконструкции, фасадные работы или ландшафтная задача. Сначала лучше определить, кто будет пользоваться данными и что ему нужно.

Почему старых планов и фото недостаточно

Старый план может выглядеть убедительно, но дом за годы эксплуатации мог измениться: появились пристройки, утепление, облицовка, новые окна, входы, лестницы, крыльцо, веранда или измененные перегородки.

С участком похожая история. На старых схемах часто нет новых дорожек, посадок, заборов, подпорных стенок, теплиц, хозяйственных зон, покрытий и перепадов, которые уже влияют на будущий проект.

Фотографии показывают вид, но не дают точных высот, расстояний, уклонов, габаритов и положения элементов относительно друг друга. Для архитектора, дизайнера или ландшафтного специалиста это риск ошибки.

Дом, фасады, помещения и участок

По дому можно зафиксировать фасады, проемы, стены, высоты, крыльцо, веранду, пристройки, лестницы, входные группы и внутренние помещения, если они входят в задачу.

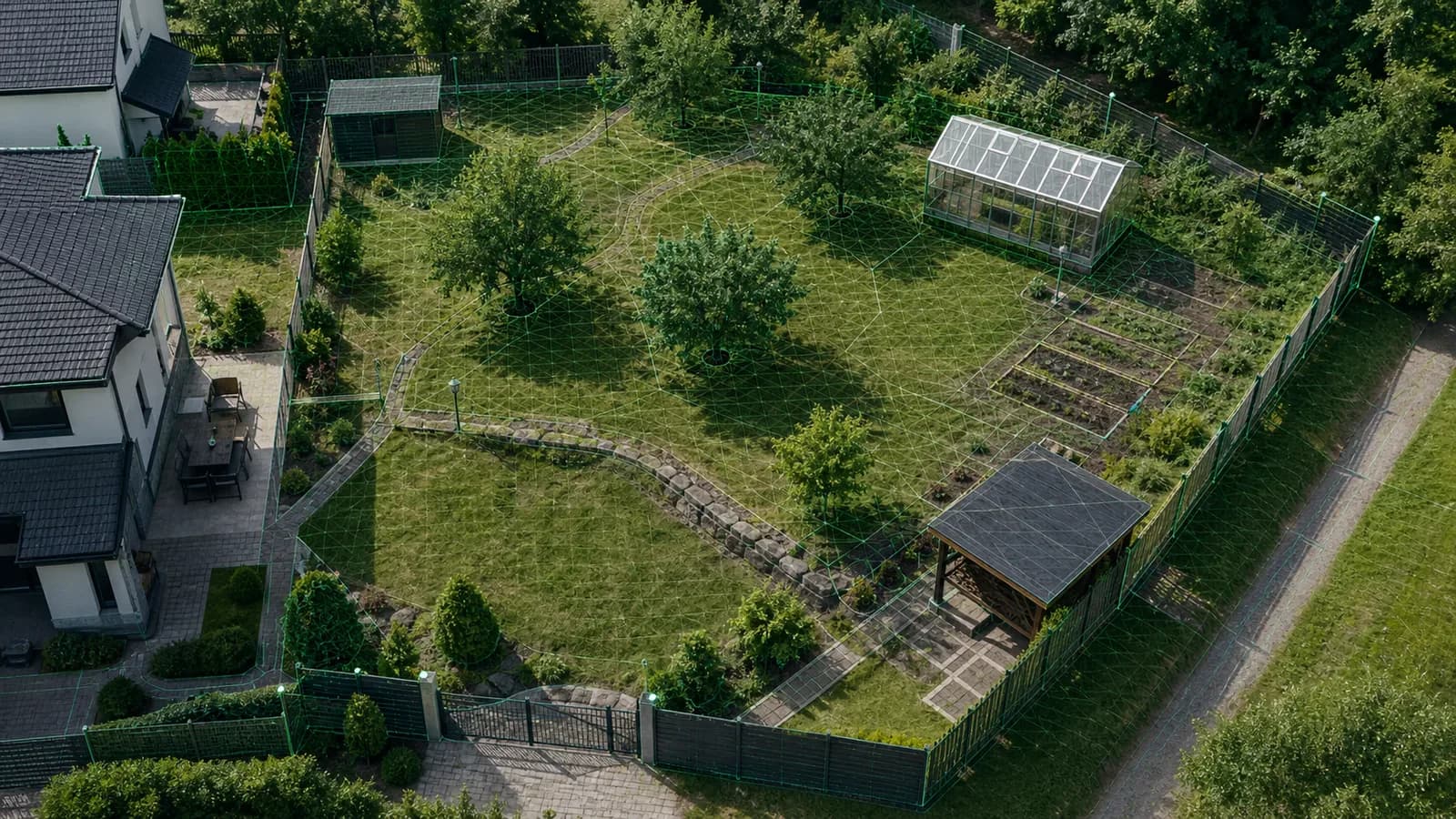

По участку фиксируются дорожки, заборы, покрытия, деревья, посадки, теплицы, хозяйственные зоны, зоны отдыха, перепады высот, подпорные элементы, существующие постройки и элементы благоустройства.

Если нужны рабочие листы, по данным сканирования готовятся обмерные чертежи: планы, фасады, разрезы, развертки, отметки и отдельные схемы по согласованному составу.

Материалы и форматы

Форматы нужно согласовать до начала работ. Архитектору и дизайнеру могут понадобиться DWG/DXF/PDF, проектировщику - E57/RCP/RCS, ландшафтному специалисту - рельеф и DWG/PDF-основа, заказчику и подрядчикам - панорамы, фото и рабочая зона проекта.

Участок, рельеф и комбинированный подход

Для участка часто полезна наземная съемка: она фиксирует дорожки, заборы, покрытия, посадки, постройки, зоны отдыха, перепады и элементы благоустройства на уровне земли.

Если важны уклоны, водоотведение, подпорные стенки, террасы и земляные работы, дополнительно нужна модель рельефа или ведомость точек с высотными данными.

Лучший результат часто дает комбинация: дом и фасады снимаются лазерным 3D-сканированием, а участок дополняется наземной съемкой и данными по рельефу.

Точность, сроки и ограничения

Точность зависит от метода съемки, видимости зон, доступа, расстояний, перекрытия станций, рельефа, растительности, качества регистрации, координатной привязки и требований к материалам. Нельзя честно обещать одну точность для любого дома и участка.

Сроки зависят от площади дома и участка, количества зон, этажности, фасадов, интерьеров, рельефа, необходимости чертежей, панорам, модели или рабочей зоны проекта.

Ограничение простое: фиксируется видимая и доступная геометрия. Закрытые помещения, элементы за мебелью, плотная растительность, снег, навесы, временные препятствия и закрытые зоны нужно заранее учитывать.

Пример из практики

Типовая ситуация: собственник готовит загородный дом к реконструкции и благоустройству участка. Есть старые планы и фотографии, но архитектор сомневается в размерах дома, а ландшафтному специалисту нужны фактические дорожки, деревья, перепады и зоны водоотведения.

Достаточный состав: наземное 3D-сканирование дома и фасадов, облако точек E57/RCP, панорамы, планы и фасады DWG/PDF, данные по рельефу и рабочая зона проекта.

Такой комплект помогает архитектору работать по фактической геометрии, ландшафтному специалисту - учитывать реальный участок, а заказчику - обсуждать решения с подрядчиками без постоянных повторных выездов.

Частые ошибки заказчика

Первая ошибка - просить «снять дом и участок», но не объяснять будущую задачу: реконструкция, фасад, интерьер, ландшафт, рельеф, подрядчики или архив фактического состояния.

Вторая ошибка - думать, что старые планы достаточно точны. Даже небольшое расхождение по фасаду, высотам или участку может привести к переделкам в проекте или на стройке.

Третья ошибка - заказывать максимальный состав на всякий случай. Иногда достаточно облака и панорам, иногда нужны чертежи, а иногда без рельефа ландшафтная задача будет неполной.

Четвертая ошибка - ожидать, что проект реконструкции, ландшафтный проект, кадастровые работы или BIM-модель входят в сканирование автоматически. Это отдельные работы и отдельные требования.

Вопросы и ответы

Можно ли снять только дом без участка?

Да. Если задача связана только с реконструкцией, фасадами или интерьером, участок можно не включать или ограничить ближайшими зонами, которые влияют на проект.

Когда нужно добавлять участок и рельеф?

Когда планируется благоустройство, террасы, дорожки, подпорные стенки, водоотведение, ландшафтный проект или работа с перепадами высот.

Нужны ли чертежи, если есть облако точек?

Зависит от команды. Проектировщик может работать с облаком, но архитектору, подрядчику и заказчику часто удобнее DWG/PDF-планы, фасады, разрезы и панорамы.

Можно ли использовать старые планы?

Можно как вводные, но их нужно проверять по факту. Дом и участок могли измениться, а старые размеры часто не совпадают с текущим состоянием.

Входит ли ландшафтный проект в сканирование?

Нет. Сканирование дает фактическую основу: рельеф, элементы участка, облако точек и материалы. Сам проект благоустройства выполняет профильный специалист.

Что прислать для расчета?

Фото дома и участка, старые планы, ссылку на карту или границы участка, примерную площадь, задачу, сроки и желаемый результат: облако, чертежи, рельеф, панорамы или модель.

Итог

3D-сканирование частного дома и участка помогает получить фактическую основу для реконструкции, ремонта, фасадных работ, благоустройства и ландшафтного проектирования.

Главное - заранее определить задачу и пользователей материалов. Тогда можно выбрать достаточный состав: дом, фасады, помещения, участок, рельеф, облако точек, чертежи, панорамы, модель или рабочая зона проекта.

Пришлите фото дома и участка, старые планы или ссылку на карту - подскажем, какие материалы нужны именно для вашей задачи.
