Как выполнялся проект
Запрос клиента
Подготовили фактическую основу производственного цеха для модернизации, проверки габаритов, оборудования и инженерных трасс.
- Старые схемы не отражали фактическое положение оборудования, фундаментов и инженерных трасс.
- Перед модернизацией нужно было проверить проходы, высоты, колонны и зоны будущего монтажа.
- Проектировщикам, технологам и эксплуатации требовались измеряемые данные по реальному состоянию.
Что мы сделали
Выполнили согласованный цикл работ: подготовку, полевую съемку, контроль данных и передачу материалов.
Уточнили границы съемки, оборудование, высоты, инженерные трассы, зоны монтажа и нужный состав материалов.
Согласовали пропуска, сопровождение, требования безопасности, работающие линии и участки с ограниченной видимостью.
Сняли оборудование, фундаменты, колонны, проходы, высоты, площадки обслуживания и инженерные трассы.
Собрали единое облако точек, проверили связность станций, контрольные расхождения и ключевые габариты.
Подготовили облако, DWG/DXF-планы, сечения, панорамы, превью и список ограничений по закрытым зонам.
Что получил заказчик
Заказчик получил фактическую цифровую основу цеха: облако точек, DWG/DXF-планы, сечения, панорамы, отметки и пояснение по зонам, где работающие линии или доступ ограничивали съемку.
- Фактическая геометрия оборудования, фундаментов, колонн, проходов и инженерных трасс.
- Основа для модернизации, замены оборудования, маршрутов монтажа и проверки габаритов.
- Понятные файлы для проектировщиков, технологов, эксплуатации, подрядчиков и технического заказчика.
Материалы и результат
Ключевые материалы проекта показывают исходные данные, обработку и итоговый комплект, который можно использовать в проектной работе.

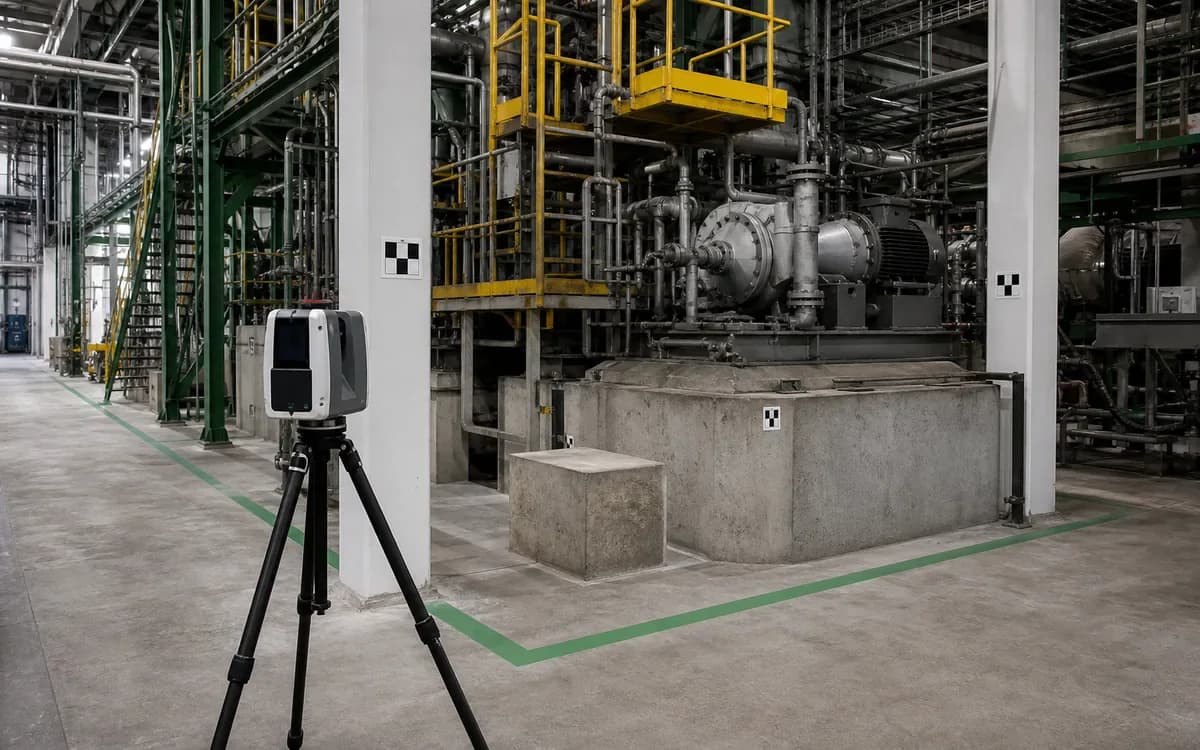

Объект и оборудование
Оборудование, колонны, проходы, инженерные трассы и зоны будущего монтажа до обработки данных.

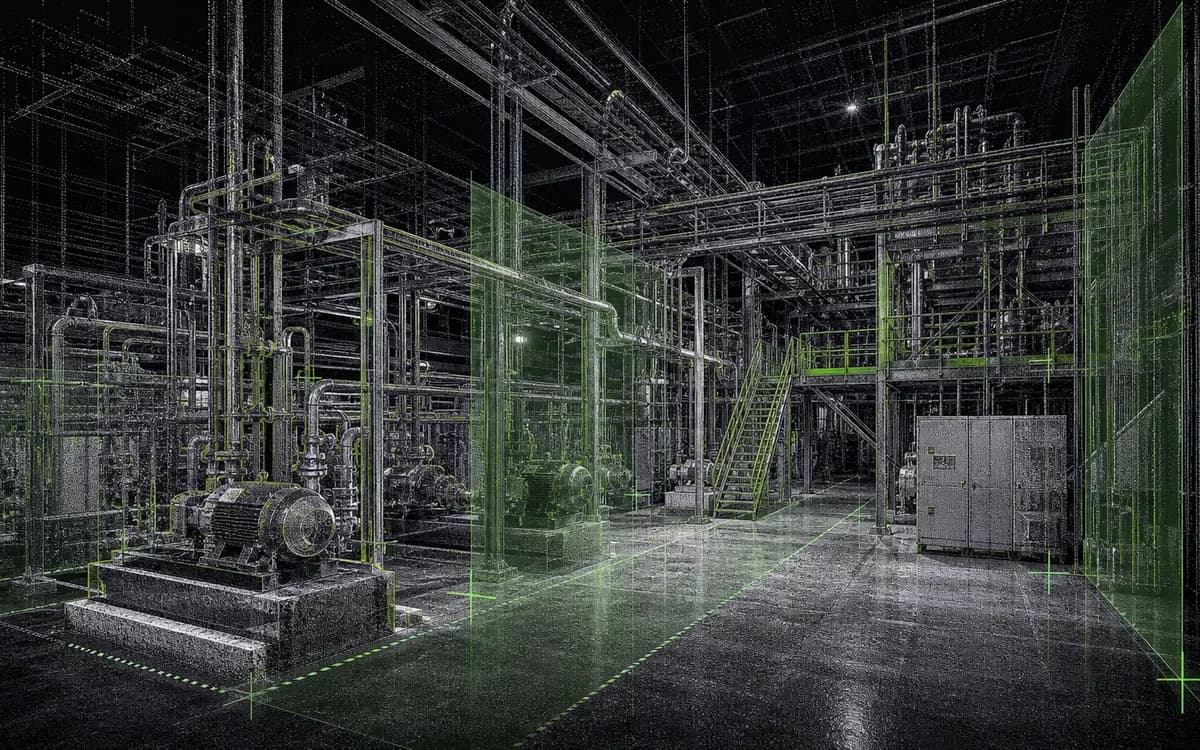

Облако точек
Единое облако точек с геометрией цеха, оборудования, площадок обслуживания и трасс.

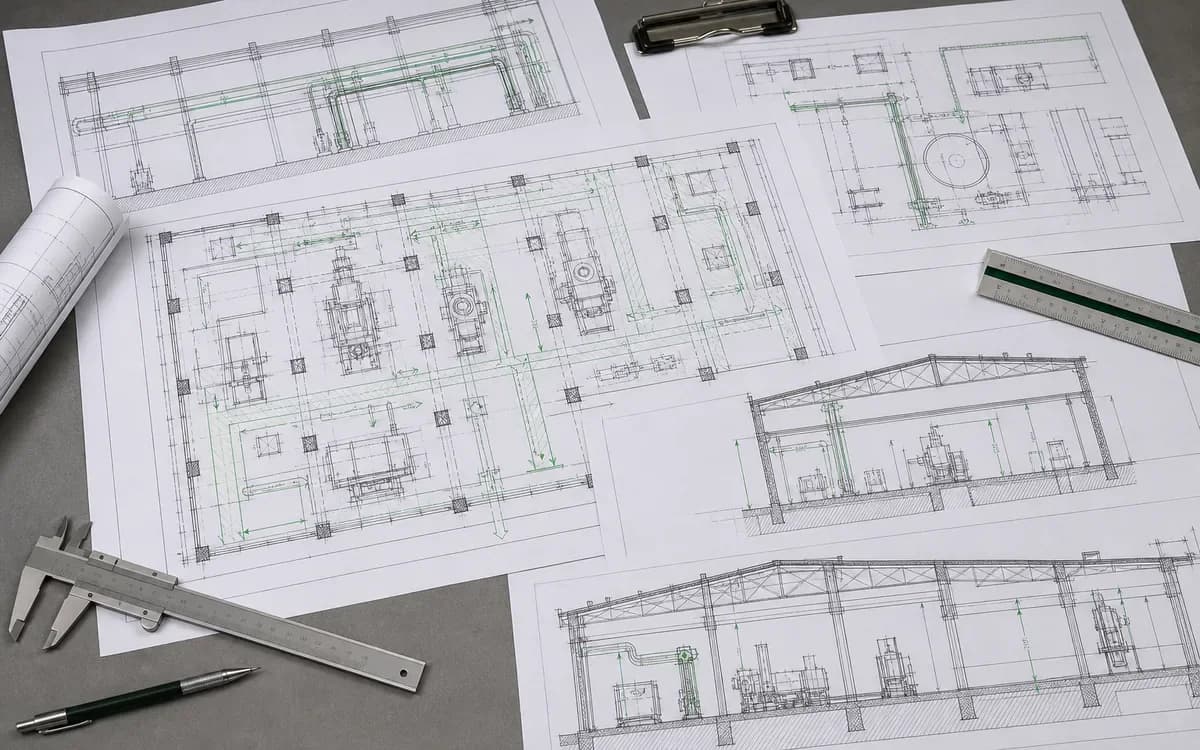

DWG/DXF
Планы, сечения и проверки габаритов для проектной команды.
Рабочая зона
Просмотр материалов и измерений без раскрытия приватной выдачи.
Рабочая зона загружается
Проверяем опубликованные материалы проекта.
Материалы загружаются
Список файлов появится после проверки состояния проекта.
