Как выполнялся проект
Запрос клиента
Подготовили фактическую топооснову дорожного коридора для проектирования дороги, водоотвода и планировки территории.
- Нужно было подготовить территорию коттеджного поселка к проектированию внутренней дороги.
- Важны были фактические отметки, перепады, кромки проезда, дренаж, деревья, заборы и границы работ.
- Проектной команде требовались измеряемые данные, профиль и сечения вместо фотографий и приблизительных схем.
Что мы сделали
Выполнили согласованный цикл работ: подготовку, полевую съемку, контроль данных и передачу материалов.
Уточнили границы будущей дороги, нужные элементы ситуации, систему координат, форматы и состав сечений.
Зафиксировали рельеф, кромки существующего проезда, перепады, дренажные зоны, деревья, заборы и контрольные точки.
Проверили отметки, связность данных и читаемость ключевых зон: въездов, поворотов, кюветов и перепадов.
Подготовили облако точек, топографическую основу, горизонтали, профиль и поперечные сечения коридора.
Передали DWG/DXF/PDF, исходные данные и пояснение по ограничениям из-за растительности и доступа.
Что получил заказчик
Заказчик получил рабочую топооснову территории под дорогу: DWG/DXF-план, отметки, горизонтали, сечения, облако точек, профиль коридора и пояснение по зонам с растительностью и ограниченным доступом.
- Фактические отметки, рельеф, кромки, дренаж, деревья, заборы и границы дорожного коридора.
- Основа для проектирования дороги, водоотвода, планировки, профилей и предварительной оценки объемов.
- Понятные файлы для проектировщика, подрядчика, управляющей компании и технического заказчика.
Материалы и результат
Ключевые материалы проекта показывают исходные данные, обработку и итоговый комплект, который можно использовать в проектной работе.
Коридор дороги

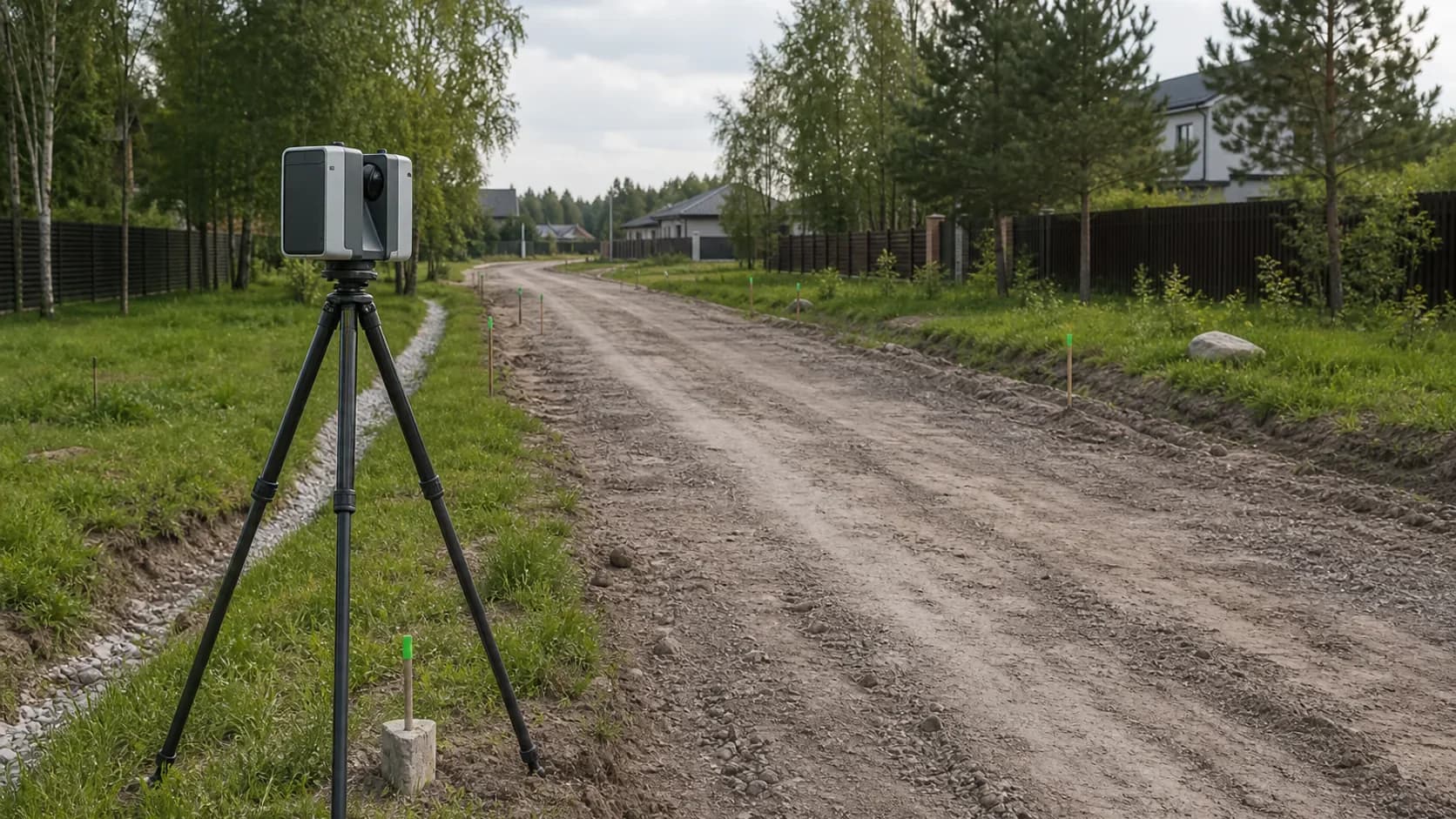

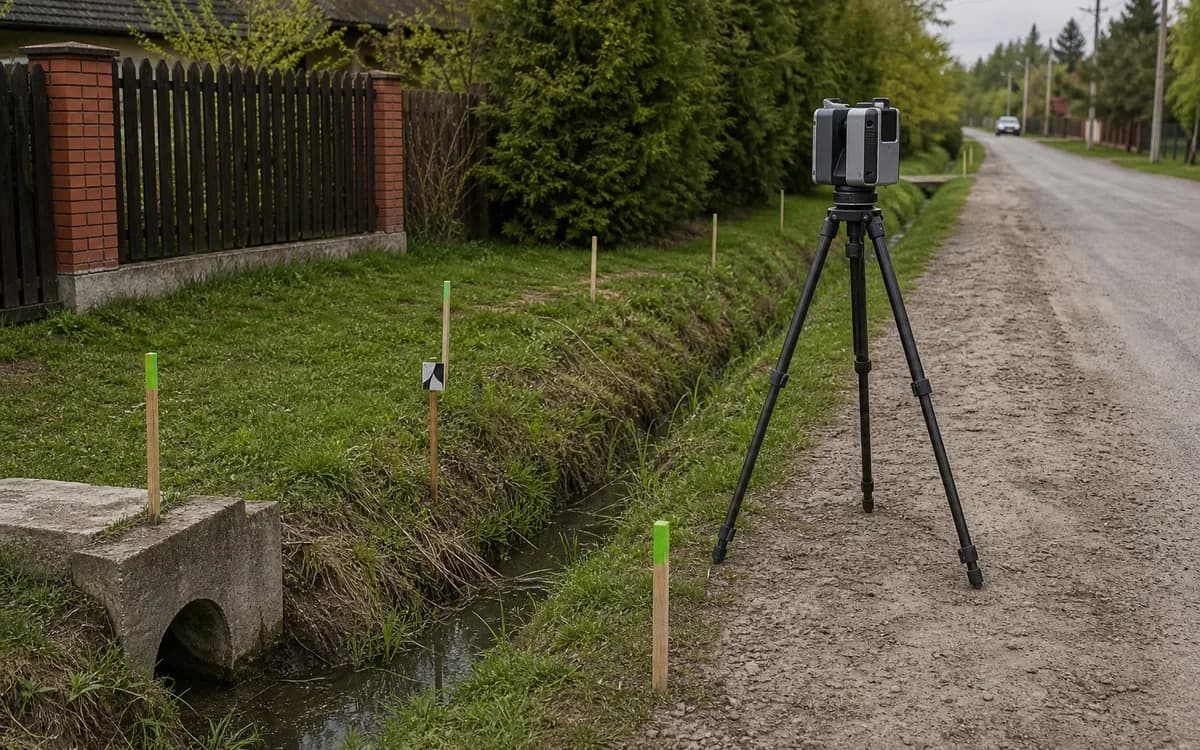

Кромки будущего проезда, рельеф, дренажные зоны, деревья и границы работ до обработки данных.
Рельеф и облако

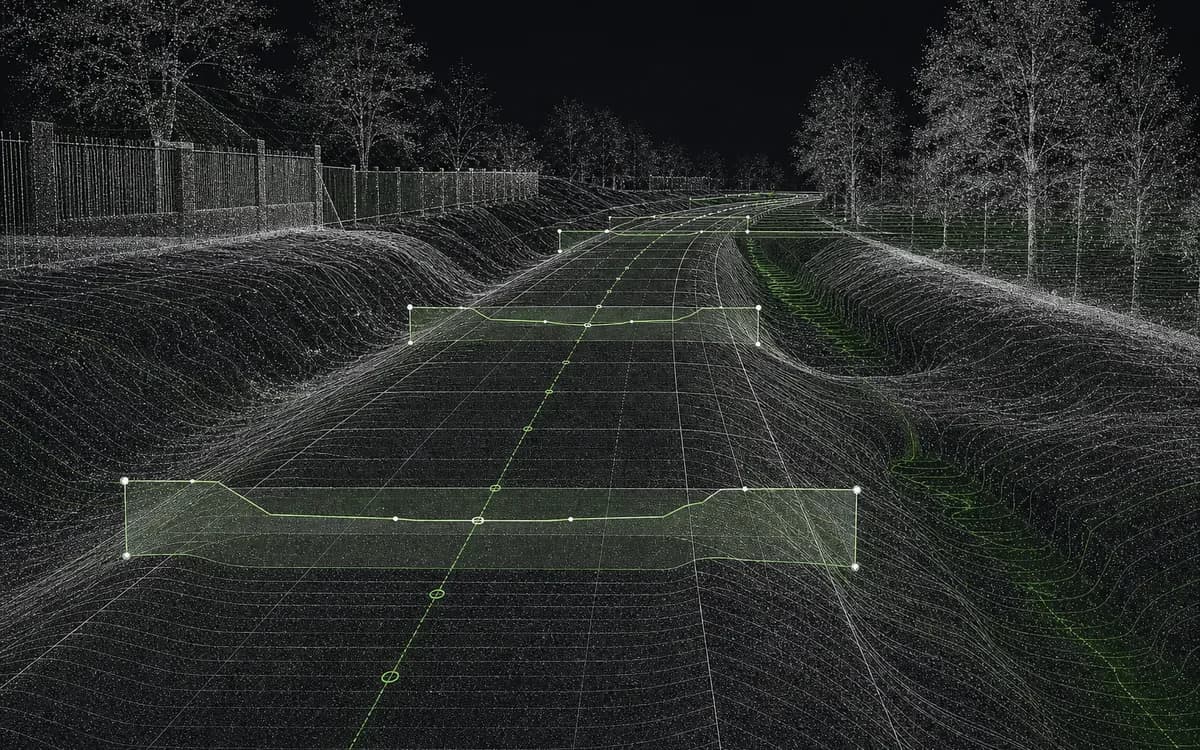

Облако точек и рельефная основа с перепадами, кромками, профилем и сечениями.
DWG/DXF

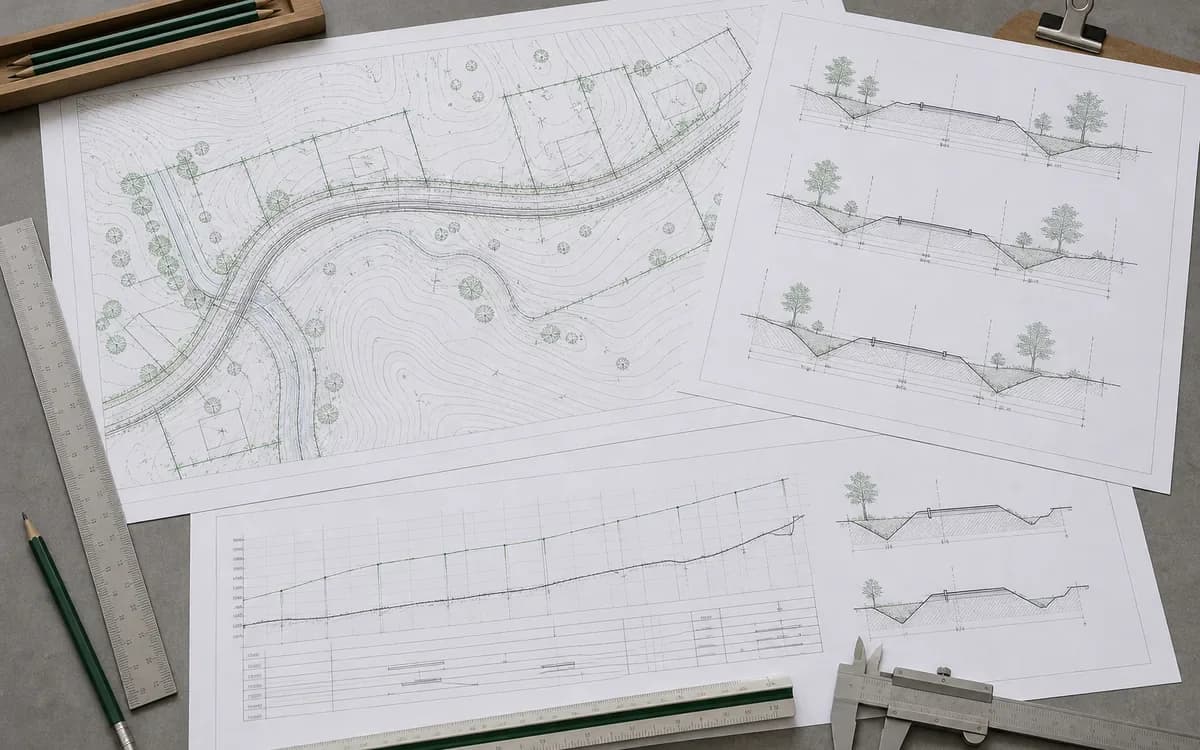

Топографический план, профиль и поперечные сечения для проектной команды.
Рабочая зона
Просмотр материалов и измерений без раскрытия приватной выдачи.
Рабочая зона загружается
Проверяем опубликованные материалы проекта.
Материалы загружаются
Список файлов появится после проверки состояния проекта.
